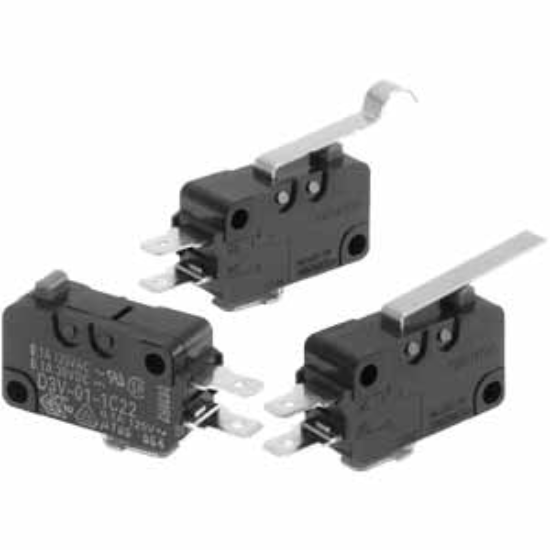

Công tắc hành trình Omron D3V-01-2A3 - 1NC, Pin Plunger, Siêu nhạy | AUT VN

Thương hiệu: Omron (Nhật Bản)
Model: D3V-01-2A3
Kiểu tác động: Pin Plunger (Pittông nhấn)
Cấu hình tiếp điểm: 1NC (Thường đóng)
Định mức: 0.1A tại 125VAC
Đặc điểm nổi bật: Lực tác động siêu nhẹ 0.49N, độ nhạy cực cao
Ứng dụng: Máy CNC, máy in 3D, hệ thống tự động hóa

nhà chế tạo: Omron

SKU: D3V-01-2A3

Tải xuống mẫu

Giá cũ: 29.700 ₫

Giá bán: 23.760 ₫

Số lượng:

Giới thiệu Công tắc hành trình Omron D3V-01-2A3 chính hãng

Công tắc hành trình Omron D3V-01-2A3 (Limit Switch) là giải pháp cảm biến vị trí cao cấp được thiết kế để đáp ứng những yêu cầu khắt khe nhất về độ chính xác trong công nghiệp. Với cơ chế tác động dạng Pin Plunger (Pittông nhấn), thiết bị cho phép phát hiện sự chuyển động của vật thể một cách tức thì ngay cả với lực tác động cực nhỏ.

Sản phẩm thuộc dòng D3V danh tiếng của Omron Nhật Bản, nổi bật với sự bền bỉ, kích thước tối ưu cho các không gian lắp đặt hẹp và khả năng vận hành ổn định trong môi trường máy móc tự động hóa hiện đại.

Điểm nổi bật của Omron D3V-01-2A3

Độ nhạy cực cao: Với lực tác động tối đa chỉ 0.49N, sản phẩm phản hồi ngay lập tức, giảm thiểu tối đa sai số trong điều khiển vị trí.
Thiết kế Pin Plunger tinh tế: Phù hợp cho các chuyển động nhấn thẳng đứng, yêu cầu độ chính xác cao về hành trình.
Độ bền vượt trội: Được chế tạo theo tiêu chuẩn Nhật Bản, chịu được số lần đóng ngắt cực lớn, đảm bảo tuổi thọ thiết bị dài lâu.
Tiêu chuẩn an toàn quốc tế: Đạt các chứng chỉ UL, CSA, IEC, giúp doanh nghiệp yên tâm về tính an toàn và tương thích toàn cầu.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	D3V-01-2A3
Kiểu tác động (Actuator)	Pin Plunger (Pittông nhấn)
Cấu hình tiếp điểm	SPST-NC (1NC - Thường đóng)
Định mức dòng điện	0.1A tại 125VAC
Lực tác động (Operating Force)	Tối đa 0.49N
Khoảng cách di chuyển (Pretravel)	1.2 mm
Phương pháp kết nối	Chân hàn (Solder Terminal) loại lớn
Cấp độ bảo vệ	IP40
Nhiệt độ hoạt động	-25°C đến +85°C

Lợi ích khi đầu tư Omron D3V-01-2A3

Tối ưu hiệu suất máy móc: Giảm thời gian dừng máy do lỗi cảm biến vị trí nhờ độ chính xác tuyệt đối.
Tiết kiệm chi phí bảo trì: Độ bền cơ học cao từ Omron giúp giảm tần suất thay thế linh kiện định kỳ.
Lắp đặt linh hoạt: Kích thước siêu nhỏ gọn giúp dễ dàng tích hợp vào các bảng mạch hoặc các cụm máy CNC phức tạp.

Hướng dẫn sử dụng (How-to)

Bước 1: Lựa chọn vị trí lắp đặt sao cho vật tác động có thể nhấn trực tiếp lên đầu pít tông (Pin Plunger).
Bước 2: Cố định thân công tắc vào giá đỡ bằng vít chuyên dụng để tránh rung lắc.
Bước 3: Thực hiện hàn dây tín hiệu vào các chân kết nối. Lưu ý đấu nối theo sơ đồ tiếp điểm 1NC (thường đóng).
Bước 4: Kiểm tra hành trình bằng cách nhấn tay để đảm bảo pít tông di chuyển ít nhất 1.2mm để kích hoạt mạch.
Bước 5: Sử dụng đồng hồ vạn năng kiểm tra thông mạch trước khi cấp nguồn vào hệ thống điều khiển chính.

Sản phẩm sử dụng chung (isRelatedTo)

Để hệ thống vận hành hoàn hảo, bạn nên kết hợp với:

Bộ điều khiển logic lập trình PLC (Siemens, Mitsubishi, Omron).
Rơ le trung gian (Relay) để chuyển đổi tín hiệu từ dòng nhỏ sang tải lớn.
Nguồn tổ ong hoặc bộ cấp nguồn DC ổn định.
Dây dẫn tín hiệu bọc kim chống nhiễu.

Ứng dụng thực tế (Application)

Sản phẩm được ứng dụng rộng rãi trong các lĩnh vực:

Công nghiệp CNC & In 3D: Giới hạn hành trình trục X, Y, Z, ngăn chặn va chạm đầu in/dao cắt.
Hệ thống băng tải: Phát hiện vị trí sản phẩm hoặc kiểm soát điểm dừng của vật thể.
Thiết bị gia dụng cao cấp: Cảm biến đóng/mở trong các dòng máy giặt, lò vi sóng thông minh.
Robot tự động: Xác định vị trí dừng của cánh tay robot trong dây chuyền lắp ráp.

Câu hỏi thường gặp (FAQ)

1. Công tắc D3V-01-2A3 là loại thường đóng hay thường mở?
Đây là loại 1NC (Normally Closed), nghĩa là ở trạng thái bình thường mạch đang đóng, khi có tác động nhấn vào pít tông, mạch sẽ mở ra.

2. Lực nhấn 0.49N là nặng hay nhẹ?
Đây là lực cực kỳ nhẹ (siêu nhạy), phù hợp cho các thiết bị yêu cầu sự tinh tế cao và tránh gây hư hại cho vật tác động.

3. Tôi có thể dùng sản phẩm này cho điện áp 220V không?
Định mức của sản phẩm là 0.1A tại 125VAC. Để sử dụng an toàn cho điện 220V hoặc tải công suất lớn, bạn **bắt buộc** phải dùng qua rơ le trung gian.

4. Sản phẩm có chịu được môi trường ẩm ướt không?
Sản phẩm đạt chuẩn IP40, chỉ chống được vật thể rắn >1mm, không chống nước. Bạn nên lắp trong hộp kỹ thuật nếu dùng ở môi trường ẩm.

5. Tại sao nên chọn chân hàn loại to?
Chân hàn lớn giúp mối hàn chắc chắn hơn, chịu lực rung động tốt hơn và dễ dàng thao tác hơn trong môi trường công nghiệp.

6. Sản phẩm này có khác gì so với loại có cần gạt (Roller Lever) không?
Có, loại Pin Plunger này dùng cho tác động nhấn thẳng, còn loại Roller Lever dùng cho tác động trượt lên cần gạt.

7. Làm sao để phân biệt hàng chính hãng Omron?
Bạn nên kiểm tra bao bì, tem nhãn và yêu cầu chứng chỉ CO/CQ từ nhà cung cấp uy tín như AUT VN.

8. Tuổi thọ cơ học của công tắc này là bao lâu?
Omron thiết kế dòng D3V với độ bền hàng triệu lần đóng ngắt, tùy thuộc vào điều kiện môi trường và tải điện.

9. AUT VN có hỗ trợ kỹ thuật lắp đặt không?
Có, đội ngũ kỹ thuật của AUT VN luôn sẵn sàng hỗ trợ tư vấn giải pháp lắp đặt tối ưu nhất.

10. Thời gian giao hàng tại AUT VN như thế nào?
Chúng tôi hỗ trợ giao hàng nhanh chóng toàn quốc, hàng luôn sẵn kho để đáp ứng nhu cầu khẩn cấp.

Nguồn tham khảo: Omron Industrial Automation Official
