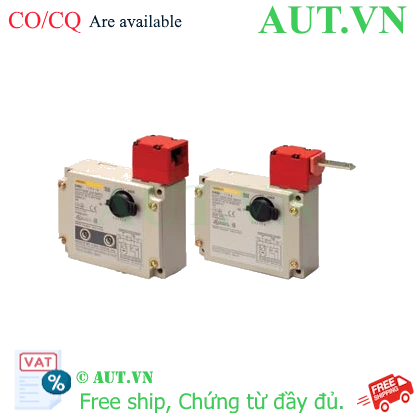

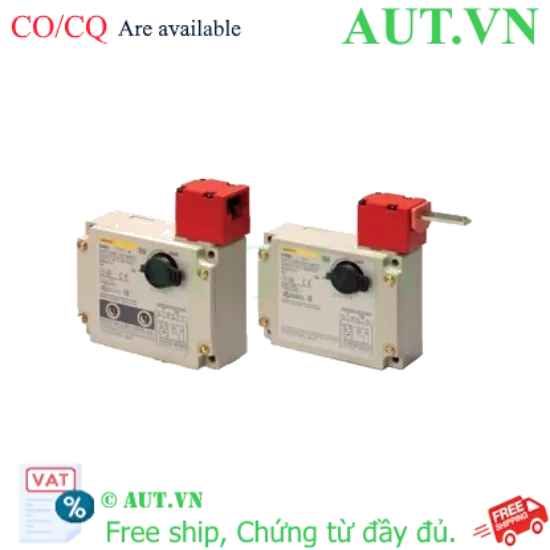

Khóa Cửa An Toàn Omron D4BL-1DRG-A | 24VDC, Khóa Điện Từ, Chuẩn IP67

Điện áp hoạt động: 24VDC ổn định.
Cơ chế vận hành: Khóa điện từ mạnh mẽ, hỗ trợ mở khóa cơ học khẩn cấp.
Lực giữ chìa: Tối thiểu 700N, đảm bảo an toàn tuyệt đối.
Độ bền cao: Vỏ nhôm đúc, chuẩn chống nước bụi IP67.

nhà chế tạo: Omron

SKU: D4BL-1DRG-A

Tải xuống mẫu

Giá cũ: 15.217.050 ₫

Giá bán: 12.173.640 ₫

Số lượng:

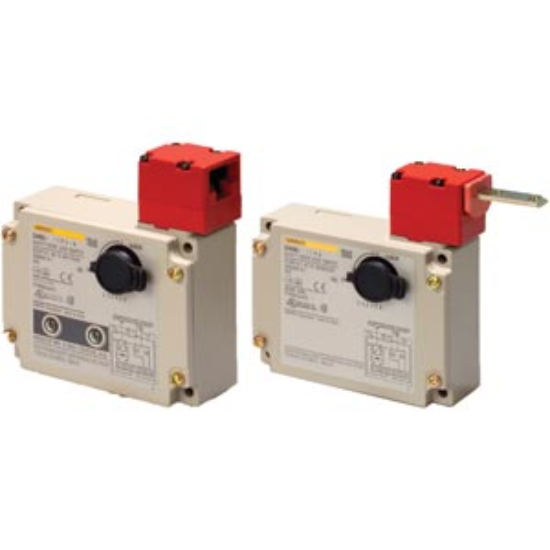

Giới thiệu về Khóa Cửa An Toàn Omron D4BL-1DRG-A

Trong môi trường công nghiệp, an toàn lao động là ưu tiên hàng đầu. Khóa cửa an toàn Omron D4BL-1DRG-A không chỉ là một công tắc cửa thông thường, mà là một hệ thống bảo vệ nghiêm ngặt. Sản phẩm được thiết kế để ngăn chặn việc tiếp cận vào khu vực nguy hiểm của máy móc khi thiết bị đang vận hành, chỉ cho phép mở cửa khi máy đã dừng hoàn toàn hoặc đạt trạng thái an toàn. Với sự kết hợp giữa khóa điện từ và khả năng mở cơ học, D4BL-1DRG-A mang lại sự cân bằng hoàn hảo giữa bảo mật và khả năng ứng cứu khẩn cấp.

Điểm nổi bật của Omron D4BL-1DRG-A

Độ tin cậy tuyệt đối: Lực giữ chìa khóa lên đến 700N, ngăn chặn mọi nỗ lực mở cửa trái phép bằng tay.
Thiết kế bền bỉ: Vỏ bằng nhôm đúc cao cấp, chịu được va đập và môi trường khắc nghiệt với chuẩn IP67.
Linh hoạt trong lắp đặt: Hỗ trợ tra chìa nằm ngang hoặc thẳng đứng, lắp đầu khóa theo 4 hướng khác nhau.
Hệ thống chỉ báo thông minh: Tích hợp LED hiển thị trạng thái khóa/mở giúp người vận hành dễ dàng theo dõi.

Bảng thông số kỹ thuật chi tiết

Thông số	Chi tiết
Model	D4BL-1DRG-A
Nguồn cấp	24VDC
Kiểu khóa	Khóa điện từ (Solenoid lock)
Mở khóa	Mở khóa cơ học
Lực giữ chìa khóa	700N min.
Tiếp điểm trạng thái cửa	2NC (Thường đóng)
Tiếp điểm trạng thái khóa	1NC (Thường đóng)
Công suất tiếp điểm	10A tại 120VAC/240VAC
Cấp bảo vệ	IP67 (Chống bụi, chống nước)
Chất liệu vỏ	Nhôm đúc
Nhiệt độ hoạt động	-10 đến 55°C
Tiêu chuẩn chứng nhận	CSA, UL, CCC, TUV, CE

Lợi ích khi sử dụng D4BL-1DRG-A

Đảm bảo an toàn tuyệt đối: Loại bỏ rủi ro tai nạn lao động do mở cửa máy khi đang chạy.
Tuân thủ tiêu chuẩn quốc tế: Đạt các chứng chỉ CE, UL, giúp doanh nghiệp dễ dàng đạt chuẩn an toàn trong vận hành nhà xưởng.
Giảm chi phí bảo trì: Nhờ vỏ nhôm đúc và chuẩn IP67, sản phẩm hoạt động bền bỉ trong môi trường dầu mỡ và bụi bẩn.
Tối ưu quy trình: Tích hợp dễ dàng vào hệ thống PLC để điều khiển tự động hóa quy trình an toàn.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Lắp đặt cơ khí: Gắn thân khóa lên khung máy và lắp chìa khóa (actuator) lên cánh cửa sao cho căn chỉnh chính xác với lỗ tra chìa.
Bước 2: Đấu nối điện: Kết nối nguồn 24VDC vào cuộn coil để điều khiển khóa. Đấu nối các tiếp điểm 2NC (cửa) và 1NC (khóa) vào mạch điều khiển an toàn hoặc PLC.
Bước 3: Cài đặt hướng: Điều chỉnh hướng tra chìa (ngang/dọc) tùy theo thiết kế cửa của máy.
Bước 4: Kiểm tra vận hành: Thử đóng cửa, kích hoạt khóa và kiểm tra xem LED báo hiệu có hoạt động đúng hay không. Thử mở cơ học để đảm bảo an toàn khi khẩn cấp.

Sản phẩm sử dụng chung (isRelatedTo)

Để hệ thống hoạt động hoàn chỉnh, bạn cần trang bị thêm các loại chìa khóa tương ứng:

Chìa khóa D4BL-K1, D4BL-K2, D4BL-K3 (tùy theo yêu cầu về kích thước và lực tác động).
Bộ điều khiển an toàn Omron hoặc Relay an toàn để quản lý các tiếp điểm NC.

Ứng dụng thực tế (Application)

Khóa cửa an toàn Omron D4BL-1DRG-A được ứng dụng rộng rãi trong:

Máy CNC & Máy phay: Bảo vệ người vận hành khỏi mảnh văng và dao cắt tốc độ cao.
Cánh tay Robot (Robotic Cells): Ngăn người vào vùng hoạt động của robot khi đang chạy.
Máy dập, máy ép thủy lực: Đảm bảo cửa đóng kín trước khi chu kỳ dập bắt đầu.
Dây chuyền đóng gói tự động: Kiểm soát truy cập vào khu vực truyền động.

Câu hỏi thường gặp (FAQ)

1. D4BL-1DRG-A khác gì so với khóa cửa thông thường?
Đây là khóa an toàn công nghiệp có chức năng cưỡng bức (interlock), không chỉ báo trạng thái mà còn khóa cứng cửa lại bằng điện từ, chỉ mở khi điều kiện an toàn được thỏa mãn.

2. Lực giữ 700N là bao nhiêu kg?
700N tương đương khoảng 71kg. Điều này ngăn chặn việc kéo cửa ra bằng lực tay thông thường.

3. Nếu mất điện, tôi có thể mở cửa không?
Có, sản phẩm hỗ trợ cơ chế mở khóa cơ học để giải cứu người hoặc bảo trì trong trường hợp khẩn cấp.

4. Chuẩn IP67 có nghĩa là gì?
IP67 nghĩa là thiết bị chống bụi hoàn toàn và có thể ngâm trong nước ở độ sâu 1m trong 30 phút mà không bị ảnh hưởng.

5. Tôi có thể lắp đặt khóa này theo chiều dọc không?
Có, D4BL-1DRG-A hỗ trợ cả hướng tra chìa nằm ngang và thẳng đứng.

6. Sản phẩm này có đi kèm chìa khóa (actuator) không?
Thông thường model này bán rời thân khóa, bạn cần mua thêm chìa khóa D4BL-K1, K2 hoặc K3 tùy nhu cầu.

7. Tiếp điểm 2NC và 1NC dùng để làm gì?
2NC dùng để giám sát trạng thái đóng/mở của cửa (tăng độ tin cậy), 1NC dùng để báo trạng thái khóa đã chốt hay chưa.

8. Vỏ nhôm đúc có ưu điểm gì hơn nhựa?
Chịu va đập tốt hơn, tản nhiệt tốt và không bị ăn mòn bởi hóa chất nhẹ trong môi trường công nghiệp.

9. Điện áp 24VDC có yêu cầu bộ nguồn đặc biệt không?
Bạn chỉ cần một bộ nguồn DC 24V ổn định (Switching Power Supply) tiêu chuẩn công nghiệp.

10. Thời gian bảo hành của sản phẩm tại AUT VN là bao lâu?
Sản phẩm được bảo hành chính hãng theo chính sách của Omron.

11. Sản phẩm có chứng chỉ an toàn quốc tế không?
Có, sản phẩm đạt chuẩn CSA, UL, CCC, TUV và CE.

12. Làm sao để phân biệt hàng chính hãng?
AUT VN cung cấp đầy đủ CO/CQ và hóa đơn VAT cho mỗi sản phẩm bán ra.

Nguồn tham khảo: Omron Industrial Automation
