Công Tắc Hành Trình Omron D4C-3420-B: Vỏ Thép Không Gỉ, Chống Nước IP67, Đèn LED Báo Trạng Thái | AUT VN

Model: Omron D4C-3420-B - Giải pháp cảm biến vị trí cao cấp cho môi trường khắc nghiệt.
Độ bền tuyệt đối: Thân vỏ thép không gỉ, đạt chuẩn chống nước và bụi IP67.
Vận hành mượt mà: Cần gạt con lăn (Roller Lever) giảm ma sát, tăng tuổi thọ cơ khí.
Tiện ích thông minh: Tích hợp đèn LED chỉ thị trạng thái ON/OFF giúp chẩn đoán lỗi tức thì.
Tiếp điểm: SPDT (1NO + 1NC), dòng định mức 4A - 30VDC.
Cam kết: Hàng chính hãng Omron, đầy đủ CO/CQ, phân phối bởi AUT VN.

nhà chế tạo: Omron

SKU: D4C-3420-B

Tải xuống mẫu

Giá cũ: 2.085.300 ₫

Giá bán: 1.668.240 ₫

Số lượng:

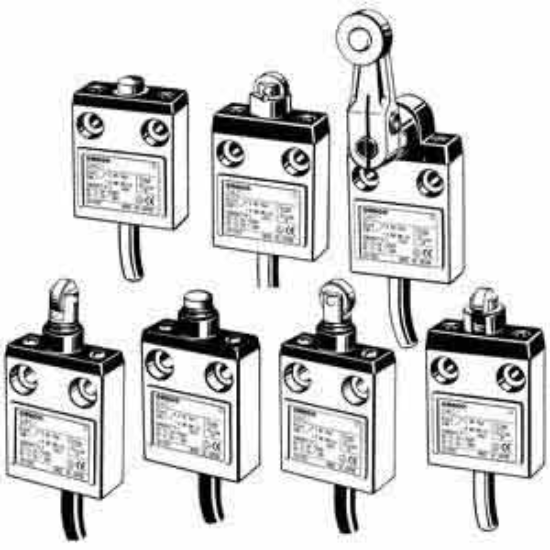

Giới thiệu Công tắc hành trình Omron D4C-3420-B

Công tắc hành trình Omron D4C-3420-B (Limit Switch) là thiết bị cảm biến vị trí chuyên dụng, được thiết kế để vận hành bền bỉ trong những môi trường công nghiệp đòi hỏi khắt khe nhất. Với sự kết hợp hoàn hảo giữa vật liệu thép không gỉ và công nghệ đóng ngắt chính xác từ Nhật Bản, D4C-3420-B không chỉ giúp xác định vị trí chính xác của chi tiết máy mà còn đóng vai trò là chốt chặn an toàn, ngăn ngừa va chạm cơ khí và giảm thiểu thời gian dừng máy (downtime) ngoài ý muốn. Sản phẩm được AUT VN cung cấp với cam kết chính hãng, mang lại sự an tâm tuyệt đối cho hệ thống tự động hóa của doanh nghiệp.

Điểm nổi bật của Omron D4C-3420-B

Khả năng kháng nước IP67: Thiết kế kín hoàn toàn, cho phép thiết bị hoạt động ổn định ngay cả khi bị ngâm trong nước ở độ sâu 1m trong 30 phút, lý tưởng cho các dây chuyền sản xuất thực phẩm, đồ uống hoặc khu vực thường xuyên vệ sinh bằng vòi xịt.
Vật liệu Thép không gỉ (Stainless Steel): Chống ăn mòn hóa học, chống oxy hóa và chịu được va đập mạnh, đảm bảo tuổi thọ thiết bị kéo dài gấp nhiều lần so với các dòng vỏ nhựa thông thường.
Cơ chế Roller Lever mượt mà: Đầu con lăn giúp giảm thiểu ma sát khi tiếp xúc với vật thể, không gây trầy xước bề mặt sản phẩm và đảm bảo tín hiệu phản hồi tức thì.
Đèn LED chỉ thị trực quan: Điểm nâng cấp đáng giá của phiên bản -B là hệ thống LED báo trạng thái ngay trên thân, giúp kỹ thuật viên xác định nhanh tình trạng đóng/mở tiếp điểm mà không cần dùng đồng hồ đo, rút ngắn thời gian chẩn đoán lỗi.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết thông số
Model	D4C-3420-B
Loại tác động	Roller Lever (Cần gạt con lăn)
Cấu hình tiếp điểm	SPDT (1NO + 1NC)
Dòng điện định mức	4A tại 30VDC
Cấp bảo vệ	IP67 (Chống bụi, kháng nước)
Vật liệu thân vỏ	Thép không gỉ (Stainless Steel)
Nhiệt độ vận hành	-10°C đến +70°C
Lực tác động (OF)	~5.69N
Trọng lượng	~360g

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi đầu tư Omron D4C-3420-B

Tối ưu chi phí vận hành: Độ bền cơ khí cao và khả năng chống ăn mòn giúp giảm tần suất thay thế linh kiện.
Nâng cao an toàn lao động: Kiểm soát chính xác hành trình máy, loại bỏ rủi ro tai nạn do va chạm cơ khí.
Bảo trì siêu tốc: Nhờ đèn LED chỉ thị, việc tìm kiếm điểm lỗi trong hệ thống hàng ngàn cảm biến trở nên đơn giản hơn bao giờ hết.
Tương thích đa nền tảng: Dễ dàng kết nối với các bộ điều khiển PLC từ Siemens, Mitsubishi, Omron hay Keyence.

Hướng dẫn lắp đặt và vận hành (How-to)

Bước 1 - Xác định vị trí: Lắp đặt công tắc tại điểm cuối hành trình hoặc vị trí cần cảm biến. Sử dụng vít cố định chặt chẽ để tránh rung lắc khi máy vận hành.
Bước 2 - Căn chỉnh cơ khí: Điều chỉnh cần gạt con lăn sao cho vật thể khi di chuyển tác động vừa đủ lực (~5.69N) để kích hoạt tiếp điểm.
Bước 3 - Đấu nối điện: Kết nối dây theo sơ đồ SPDT. Sử dụng chân COM kết hợp với NO (thường mở) nếu muốn báo tín hiệu khi chạm, hoặc NC (thường đóng) để ngắt mạch an toàn.
Bước 4 - Vận hành thử: Chạy máy ở chế độ Manual/Low speed, quan sát đèn LED trên thân công tắc để xác nhận tín hiệu phản hồi chính xác trước khi chạy tự động.

Sản phẩm sử dụng chung và tương đương (isRelatedTo)

Để xây dựng hệ thống tự động hóa hoàn chỉnh, Omron D4C-3420-B thường được kết hợp cùng:

Bộ điều khiển PLC: Omron CP1H, CP1L, Siemens S7-1200, Mitsubishi FX5U.
Phụ kiện kết nối: Cáp chịu dầu, đầu nối chống nước chuẩn M12.
Model tương đương: Omron D4C-3420 (Bản không LED), Omron D4C-3520 (Cần gạt khác), Omron D4C-6420.

Ứng dụng thực tế (Application)

Nhờ đặc tính siêu bền và chống nước, D4C-3420-B được ứng dụng rộng rãi trong:

Robot công nghiệp: Giới hạn vùng hoạt động, ngăn cánh tay robot va chạm khung máy.
Hệ thống băng tải tự động: Phát hiện vị trí sản phẩm để phân loại, đóng gói hoặc dừng khẩn cấp.
Máy công cụ CNC: Xác định điểm Home (điểm gốc) cho các trục X, Y, Z với độ chính xác tuyệt đối.
Ngành Thực phẩm & Dược phẩm: Sử dụng trong các máy đóng gói, chiết rót nơi thường xuyên vệ sinh bằng nước và hóa chất nhẹ.

FAQ - Giải đáp thắc mắc thường gặp

1. Tại sao tôi nên chọn D4C-3420-B thay vì D4C-3420 thông thường?
Trả lời: Phiên bản -B tích hợp đèn LED báo trạng thái. Điều này cực kỳ quan trọng trong bảo trì, giúp bạn biết ngay công tắc có đang hoạt động hay không mà không cần tháo dây đo điện.

2. Chuẩn IP67 có chịu được việc xịt rửa áp lực cao không?
Trả lời: IP67 chống bụi tuyệt đối và chịu được ngâm nước 1m trong 30 phút. Tuy nhiên, với vòi xịt áp lực cực cao, bạn nên lắp thêm nắp che bảo vệ để kéo dài tuổi thọ gioăng cao su.

3. Vỏ thép không gỉ của sản phẩm có chống được axit không?
Trả lời: Có, vỏ thép không gỉ giúp sản phẩm chịu được môi trường ăn mòn nhẹ từ axit hoặc kiềm, vượt trội hơn hẳn so với vỏ nhựa hoặc thép sơn tĩnh điện.

4. Tôi có thể đấu nối D4C-3420-B trực tiếp vào PLC không?
Trả lời: Hoàn toàn được. Với tiếp điểm SPDT, bạn có thể đấu trực tiếp vào ngõ vào (Input) của PLC để điều khiển logic.

5. Lực tác động 5.69N là mạnh hay nhẹ?
Trả lời: Đây là mức lực trung bình (~580g), đủ để tránh việc tự kích hoạt do rung động máy nhưng không quá nặng gây áp lực lên vật thể tác động.

6. Sản phẩm này có dễ bị nhiễu tín hiệu không?
Trả lời: Dòng D4C của Omron có thiết kế chống nhiễu cơ khí tốt. Tuy nhiên, để tối ưu, bạn nên sử dụng dây dẫn có bọc kim (shielded cable) khi đi dây dài.

7. AUT VN có cung cấp đầy đủ giấy tờ CO/CQ cho sản phẩm này?
Trả lời: Có. Tất cả sản phẩm Omron tại AUT VN đều đi kèm chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ) chính hãng.

8. Tuổi thọ của công tắc hành trình này là bao lâu?
Trả lời: Tùy vào tần suất tác động, nhưng dòng D4C được thiết kế cho hàng triệu lần đóng ngắt trong môi trường công nghiệp.

9. Nếu tôi muốn thay đổi cần gạt con lăn sang dạng khác thì sao?
Trả lời: Bạn có thể tham khảo các model như D4C-3520 hoặc D4C-3220. Hãy liên hệ kỹ thuật AUT VN để được tư vấn model chính xác nhất.

10. Thời gian giao hàng của AUT VN như thế nào?
Trả lời: Chúng tôi luôn dự phòng sẵn hàng trong kho. Giao hàng nhanh nội thành 24h và toàn quốc từ 2-4 ngày làm việc.

11. Việc lắp đặt D4C-3420-B có phức tạp không?
Trả lời: Rất đơn giản. Bạn chỉ cần bắt vít cố định và đấu nối 3 dây theo sơ đồ SPDT là có thể vận hành.

12. Tôi có thể mua lẻ 1 chiếc hay phải mua số lượng lớn?
Trả lời: AUT VN hỗ trợ bán lẻ cho mọi nhu cầu từ khách hàng DIY, máy CNC tự chế đến các nhà máy quy mô lớn.

Tại AUT VN, chúng tôi không chỉ cung cấp linh kiện, chúng tôi mang đến giải pháp an toàn và hiệu quả cho hệ thống của bạn. Liên hệ hotline 0968.053.025 để được hỗ trợ kỹ thuật chi tiết!
