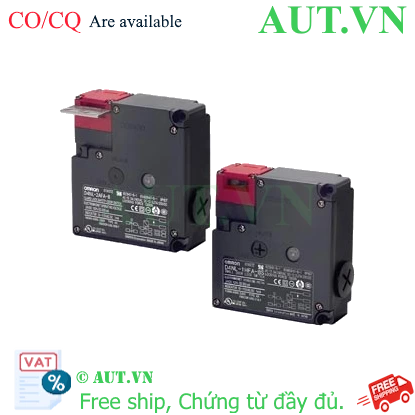

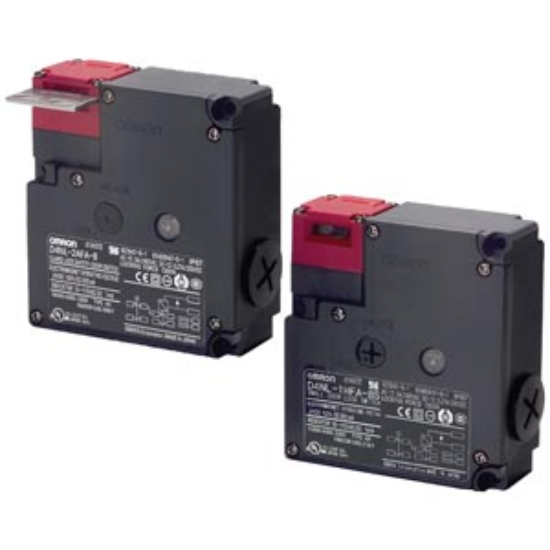

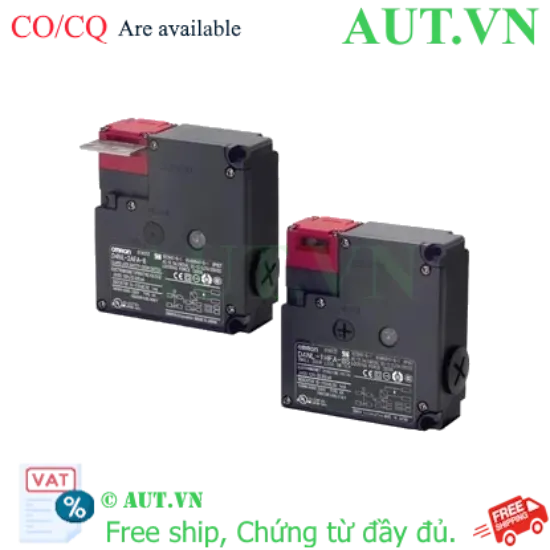

Khóa Cửa An Toàn Omron D4NL-1BFG-B4 | 24VDC, Chống Nước IP67, Lực Giữ 1300N

Nguồn cấp: 24VDC ổn định, an toàn cho hệ thống điều khiển.
Cơ chế: Khóa điện từ kết hợp mở khóa cơ học linh hoạt.
Độ bền cao: Lực giữ chìa khóa mạnh mẽ lên đến 1300N min.
Tiêu chuẩn bảo vệ: IP67 chống bụi và nước tuyệt đối.
Chứng chỉ quốc tế: Đạt chuẩn CE, UL, TUV, CSA cho an toàn công nghiệp.

nhà chế tạo: Omron

SKU: D4NL-1BFG-B4

Tải xuống mẫu

Giá cũ: 3.593.850 ₫

Giá bán: 2.875.080 ₫

Số lượng:

Giới thiệu về Khóa Cửa An Toàn Omron D4NL-1BFG-B4

Trong môi trường sản xuất công nghiệp, việc đảm bảo an toàn cho người vận hành là ưu tiên hàng đầu. Khóa cửa an toàn Omron D4NL-1BFG-B4 là giải pháp interlock cao cấp, được thiết kế để ngăn chặn việc mở cửa các khu vực nguy hiểm khi máy móc vẫn đang hoạt động. Với khả năng khóa chặt bằng điện từ và cơ chế nhả khóa cơ học, sản phẩm này giúp loại bỏ hoàn toàn rủi ro tai nạn lao động, đáp ứng các tiêu chuẩn an toàn khắt khe nhất toàn cầu.

Điểm nổi bật của Omron D4NL-1BFG-B4

Độ tin cậy tuyệt đối: Sử dụng cơ chế khóa điện từ mạnh mẽ, đảm bảo cửa không thể bị mở trái phép.
Thiết kế bền bỉ: Vỏ kim loại cao cấp cùng cấp bảo vệ IP67, hoạt động ổn định trong môi trường khắc nghiệt, ẩm ướt hoặc nhiều bụi bẩn.
Linh hoạt trong lắp đặt: Hỗ trợ 4 hướng lắp đầu khóa và hướng tra chìa khóa cả nằm ngang lẫn thẳng đứng.
Phản hồi chính xác: Tích hợp chỉ báo LED giúp kỹ thuật viên dễ dàng theo dõi trạng thái khóa/mở của thiết bị.

Bảng thông số kỹ thuật chi tiết

Thông số	Chi tiết
Model	D4NL-1BFG-B4
Nguồn cấp	24VDC
Kiểu khóa	Khóa điện từ (Electromagnetic Lock)
Kiểu mở cửa	Mở khóa cơ học (Mechanical Release)
Lực giữ chìa khóa	1300N min.
Tiếp điểm trạng thái cửa	1NC/1NO
Tiếp điểm trạng thái khóa	2NC
Công suất tiếp điểm	10A @ 120/240VAC, 2.5A @ 125/250VDC
Cấp bảo vệ	IP67
Nhiệt độ vận hành	-10 đến 55°C
Tiêu chuẩn	CCC, CE, CUL, TUV, UL, CSA, KOSHA, SUD

Lợi ích khi sử dụng sản phẩm

Bảo vệ con người: Ngăn chặn tuyệt đối việc tiếp cận vùng nguy hiểm khi máy đang chạy, giảm thiểu tai nạn lao động.
Tuân thủ pháp lý: Giúp doanh nghiệp đạt các chứng chỉ an toàn ISO và tiêu chuẩn an toàn máy móc quốc tế.
Tối ưu quy trình: Cơ chế khóa/mở nhanh chóng giúp vận hành mượt mà mà không làm gián đoạn sản xuất.
Tiết kiệm chi phí bảo trì: Độ bền công nghiệp giúp kéo dài tuổi thọ thiết bị, giảm tần suất thay thế.

Hướng dẫn sử dụng và lắp đặt (How-to)

Bước 1: Lắp đặt vật lý: Xác định vị trí lắp khóa trên khung cửa. Lựa chọn 1 trong 4 hướng lắp đầu khóa sao cho phù hợp với hành trình đóng mở của cửa.
Bước 2: Lắp chìa khóa (Actuator): Lắp chìa khóa tương ứng (D4DS-K1, K2, K3 hoặc K5) vào cánh cửa, đảm bảo căn chỉnh chính xác với đầu khóa.
Bước 3: Đấu nối điện: Kết nối nguồn 24VDC vào chân cấp nguồn. Đấu nối các tiếp điểm 1NC/1NO (trạng thái cửa) và 2NC (trạng thái khóa) vào PLC hoặc Relay an toàn.
Bước 4: Kiểm tra vận hành: Đóng cửa để khóa tự động chốt. Kích hoạt lệnh mở khóa từ PLC và kiểm tra xem LED chỉ báo có hoạt động không.
Bước 5: Test mở cơ: Sử dụng chìa nhả đặc biệt để kiểm tra khả năng mở cửa trong trường hợp khẩn cấp hoặc mất điện.

Sản phẩm sử dụng chung (isRelatedTo)

Để hệ thống hoạt động hoàn chỉnh, Omron D4NL-1BFG-B4 thường được kết hợp với:

Chìa khóa Actuator: Các mã D4DS-K1, D4DS-K2, D4DS-K3, D4DS-K5.
Relay An Toàn (Safety Relay): Omron G9SA hoặc G9SB để xử lý tín hiệu ngắt khẩn cấp.
Nguồn điện DC 24V: Bộ nguồn switching chất lượng cao để đảm bảo ổn định cho cuộn coil.

Ứng dụng thực tế (Application)

Sản phẩm được ứng dụng rộng rãi trong các hệ thống:

Máy dập, máy ép thủy lực: Ngăn mở cửa khi piston đang trong chu kỳ hoạt động.
Cánh tay Robot (Robotic Cells): Đảm bảo Robot dừng hẳn trước khi kỹ thuật viên vào khu vực bảo trì.
Hệ thống băng tải tự động: Kiểm soát truy cập vào các vùng truyền động tốc độ cao.
Máy đóng gói, chiết rót: Bảo vệ an toàn cho công nhân vận hành trong các nhà máy thực phẩm, dược phẩm.

Câu hỏi thường gặp (FAQ)

1. D4NL-1BFG-B4 khác gì so với các loại công tắc cửa thông thường?
Khác với công tắc thông thường chỉ báo trạng thái, D4NL-1BFG-B4 có khả năng khóa vật lý cửa lại bằng điện từ, chỉ mở khi điều kiện an toàn được thỏa mãn.

2. Lực giữ 1300N có ý nghĩa gì?
Điều này có nghĩa là khóa có khả năng chịu được lực kéo/đẩy lên đến 1300 Newton mà không bị bung, đảm bảo cửa không bị mở cưỡng ép.

3. Sản phẩm có chịu được môi trường nước không?
Có, với chuẩn IP67, sản phẩm chống bụi hoàn toàn và chịu được việc ngâm trong nước ở độ sâu 1m trong thời gian ngắn.

4. Tôi có thể dùng chìa khóa của model khác cho D4NL-1BFG-B4 không?
Bạn nên sử dụng các mã chìa tương thích như D4DS-K1, K2, K3, K5 để đảm bảo độ chính xác và an toàn.

5. Tại sao cần có mở khóa cơ học?
Đây là tính năng an toàn bắt buộc. Trong trường hợp mất điện hoặc sự cố điện, bạn vẫn có thể mở cửa bằng chìa cơ để thoát hiểm hoặc cứu hộ.

6. Thời gian phản hồi của khóa là bao lâu?
Khóa điện từ Omron có tốc độ phản hồi cực nhanh (mili giây), đảm bảo an toàn tức thời.

7. Tiếp điểm 1NC/1NO và 2NC dùng để làm gì?
1NC/1NO dùng để báo cho PLC biết cửa đang đóng hay mở. 2NC dùng để báo trạng thái chốt khóa đã thực sự sập hay chưa.

8. Sản phẩm này có dễ lắp đặt không?
Có, với thiết kế 4 hướng lắp linh hoạt và sơ đồ đấu nối rõ ràng, việc lắp đặt rất đơn giản đối với kỹ thuật viên điện công nghiệp.

9. Omron D4NL-1BFG-B4 có bảo hành bao lâu?
Sản phẩm được bảo hành chính hãng theo chính sách của Omron. Vui lòng liên hệ AUT VN để biết chi tiết.

10. Tôi có thể mua lẻ chìa khóa Actuator không?
Có, AUT VN cung cấp đầy đủ các loại chìa D4DS tương thích với model này.

Nguồn tham khảo: Omron Industrial Automation Official Website
