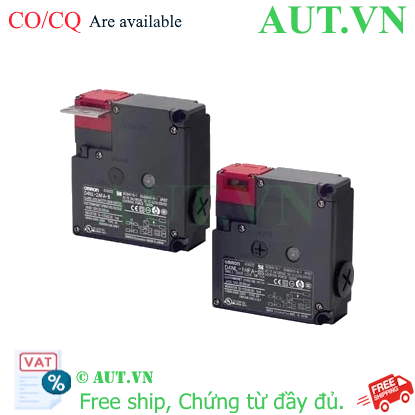

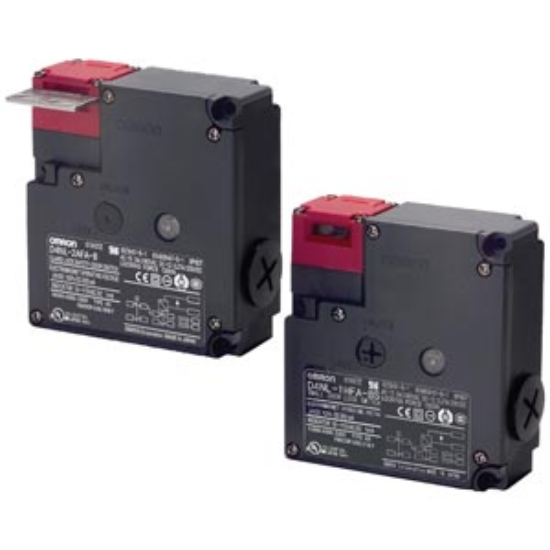

Giới thiệu về Khóa Cửa An Toàn Omron D4NL-2BFA-B4
Trong môi trường sản xuất công nghiệp, an toàn lao động là ưu tiên hàng đầu. Khóa cửa an toàn Omron D4NL-2BFA-B4 là giải pháp khóa liên động (Interlock) cao cấp, được thiết kế để ngăn chặn việc mở cửa các khu vực nguy hiểm khi máy móc vẫn đang vận hành. Với cơ chế mở khóa điện từ (Solenoid), thiết bị này đảm bảo rằng người vận hành chỉ có thể tiếp cận máy sau khi hệ thống đã dừng an toàn, giúp loại bỏ hoàn toàn rủi ro tai nạn lao động.
Điểm nổi bật của Omron D4NL-2BFA-B4
- Cơ chế khóa mạnh mẽ: Lực giữ chìa khóa lên đến 1300N, ngăn chặn mọi nỗ lực mở cửa cưỡng bức.
- Điều khiển linh hoạt: Sử dụng nguồn 24VDC để điều khiển mở khóa, dễ dàng tích hợp vào hệ thống PLC và relay an toàn.
- Độ bền vượt trội: Đầu khóa bằng kim loại kết hợp tiêu chuẩn IP67, cho phép hoạt động ổn định trong môi trường khắc nghiệt, nhiều bụi bẩn hoặc ẩm ướt.
- Trạng thái rõ ràng: Đèn LED chỉ báo giúp kỹ thuật viên dễ dàng nhận biết trạng thái khóa/mở của thiết bị.
Bảng thông số kỹ thuật chi tiết
| Thông số |
Chi tiết |
| Model | D4NL-2BFA-B4 |
| Nguồn cấp | 24VDC |
| Kiểu khóa/mở | Khóa cơ / Mở khóa điện từ (Solenoid) |
| Lực giữ chìa khóa | 1300N min. |
| Tiếp điểm | Trạng thái cửa (1NC/1NO), Trạng thái khóa (2NC) |
| Công suất tiếp điểm | 10A at 120/240VAC, 2.5A at 125/250VDC |
| Cấp bảo vệ | IP67 |
| Nhiệt độ hoạt động | -10 đến 55°C |
| Tiêu chuẩn quốc tế | CCC, CE, CUL, TUV, UL, CSA, KOSHA, SUD |
Lợi ích khi sử dụng D4NL-2BFA-B4
- Nâng cao an toàn: Tuân thủ các tiêu chuẩn an toàn máy móc quốc tế, giảm thiểu tối đa rủi ro cho công nhân.
- Tăng hiệu suất: Giảm thời gian dừng máy không mong muốn nhờ cơ chế khóa/mở chính xác và tin cậy.
- Tiết kiệm chi phí bảo trì: Vật liệu kim loại cao cấp và chuẩn IP67 giúp kéo dài tuổi thọ sản phẩm, giảm tần suất thay thế.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1: Lắp đặt vật lý: Gắn thân khóa D4NL-2BFA-B4 lên khung cửa máy. Đảm bảo hướng tra chìa khóa (ngang hoặc dọc) phù hợp với thiết kế cửa.
- Bước 2: Lắp đặt actuator: Lắp chìa khóa tương ứng (ví dụ: D4DS-K1, K2...) lên cánh cửa để khớp với đầu khóa.
- Bước 3: Đấu nối điện: Kết nối nguồn 24VDC vào cuộn coil solenoid để điều khiển mở khóa. Đấu nối các tiếp điểm NC/NO về relay an toàn hoặc PLC.
- Bước 4: Cấu hình và kiểm tra: Cài đặt logic điều khiển để chỉ cấp điện cho Solenoid khi máy đã dừng hoàn toàn. Thử nghiệm đóng/mở cửa để đảm bảo khóa hoạt động đúng.
Sản phẩm sử dụng chung (isRelatedTo)
Để hoạt động hoàn chỉnh, D4NL-2BFA-B4 cần sử dụng kết hợp với các actuator (chìa khóa) sau:
- Chìa khóa Omron D4DS-K1, D4DS-K2, D4DS-K3, D4DS-K5.
- Relay an toàn Omron (Safety Relays) để quản lý tín hiệu ngắt khẩn cấp.
- Nguồn cấp DC 24V chuẩn công nghiệp.
Ứng dụng thực tế (Application)
- Máy CNC và máy phay tự động: Ngăn mở cửa khi trục chính đang quay.
- Hệ thống Robot công nghiệp: Bảo vệ khu vực làm việc của cánh tay Robot (Robot Cell).
- Máy đóng gói và chiết rót: Đảm bảo an toàn cho kỹ thuật viên khi can thiệp bảo trì.
- Dây chuyền lắp ráp tự động: Kiểm soát ra vào các trạm máy nguy hiểm.
FAQ - Những câu hỏi thường gặp
1. Khóa D4NL-2BFA-B4 khác gì với khóa cơ thông thường?
Khóa cơ thông thường chỉ báo trạng thái đóng/mở, trong khi D4NL-2BFA-B4 có Solenoid giúp chủ động khóa chặt cửa và chỉ mở ra khi có tín hiệu điện 24VDC.
2. Chỉ số IP67 có ý nghĩa gì?
IP67 nghĩa là thiết bị chống bụi hoàn toàn và có thể chịu được việc ngâm trong nước ở độ sâu 1m trong 30 phút, cực kỳ phù hợp cho môi trường nhà xưởng ẩm ướt.
3. Lực giữ 1300N là bao nhiêu kg?
Khoảng 130kg. Điều này đảm bảo người vận hành không thể dùng sức kéo mở cửa khi máy đang chạy.
4. Tôi có thể thay đổi hướng lắp đầu khóa không?
Có, sản phẩm hỗ trợ lắp đặt theo 4 hướng khác nhau tùy vào thiết kế cửa của bạn.
5. Sản phẩm này có đi kèm chìa khóa (actuator) không?
Thông thường actuator (D4DS-K series) được bán rời để phù hợp với từng loại cửa cụ thể.
6. Làm sao để biết khóa đã mở hay chưa?
Bạn có thể quan sát đèn LED chỉ báo trên thân khóa hoặc kiểm tra thông qua tiếp điểm trạng thái khóa (2NC).
7. Nguồn 24VDC là bắt buộc?
Đúng, model này được thiết kế chuyên biệt cho nguồn 24VDC để đảm bảo an toàn điện trong công nghiệp.
8. Thời gian bảo hành sản phẩm là bao lâu?
Sản phẩm được bảo hành chính hãng theo chính sách của Omron.
9. AUT VN có hỗ trợ lắp đặt không?
AUT VN cung cấp dịch vụ tư vấn kỹ thuật và hỗ trợ hướng dẫn cài đặt miễn phí cho khách hàng.
10. Tôi có thể mua lẻ tiếp điểm thay thế không?
Vì đây là thiết bị đúc nguyên khối để đảm bảo an toàn, bạn nên thay thế nguyên cụm nếu tiếp điểm bị hư hỏng nặng.
Nguồn tham khảo: Omron Industrial Automation Official
