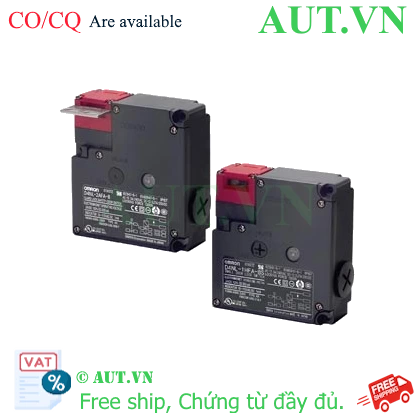

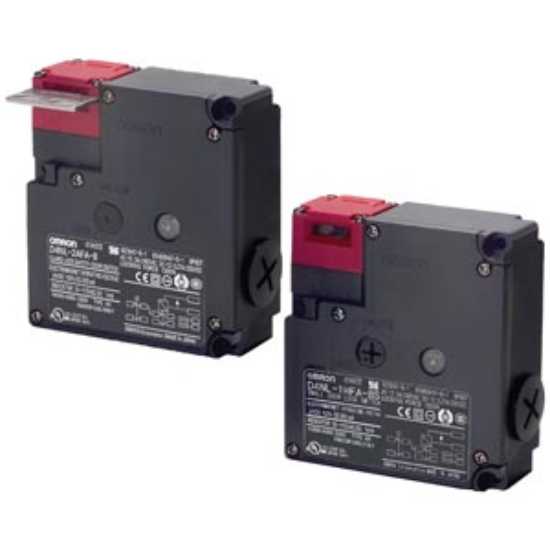

Khóa Cửa An Toàn Omron D4NL-4BFA-B | 24VDC, Mở Điện Từ, IP67
- Điện áp vận hành: 24VDC - Tương thích hoàn hảo với hệ thống PLC và Safety Relay.
- Cơ chế khóa: Khóa cơ học kết hợp mở khóa bằng điện từ (Solenoid unlock) cực kỳ linh hoạt.
- Lực giữ cực đại: Tối thiểu 1300N, ngăn chặn mọi hành vi mở cửa trái phép khi máy đang vận hành.
- Tiêu chuẩn bảo vệ: IP67 chống bụi và nước tuyệt đối, chịu được môi trường khắc nghiệt.
- Độ tin cậy: Đạt các chứng nhận an toàn quốc tế CE, UL, TUV, CSA.
Giá cũ:
3.408.750 ₫
2.727.000 ₫
Giới thiệu Khóa Cửa An Toàn Omron D4NL-4BFA-B chuyên dụng
Trong các dây chuyền sản xuất tự động hóa, việc đảm bảo an toàn cho người vận hành là ưu tiên hàng đầu. Khóa cửa an toàn Omron D4NL-4BFA-B là dòng thiết bị khóa liên động (Interlock Switch) cao cấp, được thiết kế để kiểm soát tuyệt đối việc truy cập vào các khu vực nguy hiểm. Với cơ chế khóa cơ học kết hợp mở khóa bằng điện từ (Solenoid), sản phẩm đảm bảo cửa sẽ không thể mở ra nếu máy chưa dừng hẳn, loại bỏ triệt để các rủi ro tai nạn lao động do máy đang chạy.
Điểm nổi bật của Omron D4NL-4BFA-B
- Độ bền công nghiệp vượt trội: Vỏ hợp kim siêu bền, chịu được va đập và hoạt động liên tục trong môi trường nặng.
- Lực giữ chìa khóa cực mạnh: Lực giữ đạt tối thiểu 1300N (khoảng 132kg), đảm bảo sự cố định tuyệt đối.
- Chỉ báo trạng thái trực quan: Tích hợp đèn LED giúp giám sát nhanh chóng trạng thái khóa/mở.
- Thiết kế linh hoạt: Hỗ trợ lắp đặt đa hướng, dễ dàng thích nghi với nhiều cấu trúc máy khác nhau.
- Chuẩn an toàn toàn cầu: Đáp ứng khắt khe các tiêu chuẩn CE, UL, TUV, CSA giúp doanh nghiệp dễ dàng đạt chứng nhận ISO.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật | Chi tiết thông số |
|---|
| Model | D4NL-4BFA-B |
| Điện áp định mức | 24VDC |
| Kiểu khóa/mở | Khóa cơ / Mở khóa điện từ (Solenoid) |
| Lực giữ chìa khóa (Min) | 1300N |
| Tiếp điểm trạng thái cửa | 1NC / 1NO |
| Tiếp điểm trạng thái khóa | 2NC |
| Kiểu tiếp điểm | Chuyển động chậm (Slow action) |
| Công suất tiếp điểm | 10A @ 120/240VAC, 2.5A @ 125/250VDC |
| Cấp bảo vệ | IP67 (Chống bụi và nước xâm nhập) |
| Nhiệt độ vận hành | -10 đến 55°C |
| Kích thước (WxHxD) | 88.5 x 95 x 35.5 mm |
Lợi ích khi sử dụng Omron D4NL-4BFA-B
- Tối đa hóa an toàn lao động: Loại bỏ hoàn toàn nguy cơ tiếp xúc với các bộ phận chuyển động khi chưa dừng máy.
- Tiết kiệm chi phí: Thiết kế bền bỉ, giảm thiểu thời gian dừng máy (downtime) và chi phí bảo trì.
- Vận hành tin cậy: Cơ chế solenoid phản hồi tức thì, cực kỳ chính xác cho hệ thống tự động hóa tốc độ cao.
- Tuân thủ pháp lý: Giúp doanh nghiệp đáp ứng các quy định an toàn máy móc nghiêm ngặt nhất.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1: Lắp đặt vật lý: Gắn thân khóa lên khung cửa máy theo một trong 4 hướng hỗ trợ. Đảm bảo vị trí căn chỉnh khớp chính xác với chìa khóa (Actuator).
- Bước 2: Đấu nối điện: Kết nối nguồn 24VDC cho cuộn coil mở khóa và đấu nối các tiếp điểm trạng thái (NC/NO) về PLC hoặc bộ điều khiển an toàn.
- Bước 3: Lắp đặt chìa khóa: Gắn chìa khóa D4DS tương ứng vào cánh cửa máy.
- Bước 4: Kiểm tra vận hành: Đóng cửa để khóa tự động chốt $\rightarrow$ Kích hoạt tín hiệu mở khóa từ PLC $\rightarrow$ Kiểm tra xem cửa có mở ra bình thường không.
- Bước 5: Hiệu chuẩn: Điều chỉnh hành trình tiền tác động (tối đa 9mm) để đảm bảo khóa đóng khít hoàn toàn.
Sản phẩm sử dụng chung (isRelatedTo)
Để đạt hiệu quả an toàn cao nhất, bạn nên sử dụng Omron D4NL-4BFA-B kết hợp với các loại chìa khóa (Actuators) chính hãng sau:
Ứng dụng thực tế (PropertyValue)
- Máy CNC/Phay/Tiện: Ngăn chặn mở cửa buồng gia công khi trục chính đang quay.
- Robot công nghiệp: Khóa rào chắn khu vực làm việc (Robot Cell) để bảo vệ con người.
- Hệ thống băng tải: Bảo vệ khu vực truyền động và các điểm kẹt nguy hiểm.
- Máy đóng gói tự động: Đảm bảo an toàn trong quá trình vận hành tốc độ cao.
Câu hỏi thường gặp (FAQ)
1. Khóa D4NL-4BFA-B khác gì so với công tắc cửa thông thường?
Khác với công tắc thường chỉ báo trạng thái, D4NL là khóa Interlock có khả năng giữ chặt cửa bằng cơ học, ngăn không cho mở cửa cho đến khi nhận được lệnh mở từ điện từ.
2. Lực giữ 1300N có thực sự mạnh không?
Lực này tương đương khoảng 132kg, đảm bảo cửa không bị mở ra bởi các va chạm cơ học hoặc áp lực khí nén/thủy lực thông thường.
3. Thiết bị có chịu được môi trường ẩm ướt không?
Có, với tiêu chuẩn IP67, thiết bị chống bụi tuyệt đối và có khả năng chống nước xâm nhập mạnh mẽ, phù hợp môi trường ẩm.
4. Tôi có thể dùng chìa khóa D4DS-K1 cho model này không?
Hoàn toàn được. Bạn có thể chọn linh hoạt các dòng chìa khóa từ K1 đến K5 tùy theo khoảng cách và kiểu lắp đặt thực tế.
5. Tiếp điểm 1NC/1NO dùng để làm gì?
Tiếp điểm này dùng để gửi tín hiệu trạng thái đóng/mở của cửa về hệ thống giám sát (PLC) để điều khiển an toàn.
6. Tại sao đèn LED trạng thái không sáng?
Vui lòng kiểm tra lại nguồn cấp 24VDC tại cổng M20 và kiểm tra các mối đấu nối dây xem có bị lỏng hoặc ngược cực không.
7. Thời gian nhả khóa của thiết bị là bao lâu?
Cơ chế solenoid cho phép nhả khóa cực nhanh ngay khi nhận được tín hiệu lệnh từ bộ điều khiển.
8. Sản phẩm có đầy đủ chứng chỉ CO/CQ không?
Tại AUT VN, chúng tôi cam kết cung cấp đầy đủ hóa đơn VAT và chứng chỉ CO/CQ chính hãng cho mọi đơn hàng.
9. Chính sách bảo hành tại AUT VN như thế nào?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Omron. AUT VN hỗ trợ kỹ thuật chuyên sâu trong suốt thời gian sử dụng.
10. Làm sao để lắp đặt đạt độ chính xác cao nhất?
Bạn nên điều chỉnh hành trình tiền tác động trong khoảng tối đa 9mm để đảm bảo actuator và khóa luôn khớp hoàn hảo.
Nguồn tham khảo: Omron Industrial Automation
