Đồng hồ nhiệt Omron E5C2-R20P-D | Cảm biến Pt100, Ngõ ra Relay, Cài đặt Analog

Cảm biến đầu vào: Pt100 (Nhiệt điện trở Bạch kim) cho độ chính xác cao.
Ngõ ra điều khiển: Relay Output (ON/OFF) linh hoạt, chịu tải tốt.
Cài đặt: Dạng Analog (núm vặn chiết áp) cực kỳ đơn giản, không cần lập trình.
Kích thước: DIN 48 x 48 mm (Tiêu chuẩn công nghiệp toàn cầu).
Nguồn cấp: 100-240VAC (50/60 Hz) tương thích điện lưới Việt Nam.

nhà chế tạo: Omron

SKU: E5C2-R20P-D AC100-240 0-100

Tải xuống mẫu

Giá cũ: 3.654.000 ₫

Giá bán: 2.923.200 ₫

Số lượng:

Giới thiệu về Đồng hồ nhiệt Omron E5C2-R20P-D

Đồng hồ nhiệt Omron E5C2-R20P-D là dòng bộ điều khiển nhiệt độ cơ bản được thiết kế tối ưu cho các hệ thống cần sự đơn giản và bền bỉ. Khác với các dòng kỹ thuật số phức tạp, E5C2-R20P-D sử dụng phương pháp cài đặt Analog qua núm vặn, giúp người vận hành có thể điều chỉnh nhiệt độ tức thì mà không cần thao tác qua các menu cài đặt rắc rối. Sản phẩm là lựa chọn hàng đầu cho các ứng dụng điều khiển ON/OFF, đảm bảo tính ổn định cao từ thương hiệu Omron Nhật Bản. Hiện sản phẩm đang được phân phối chính hãng tại AUT VN với đầy đủ chứng từ CO/CQ.

Điểm nổi bật của Omron E5C2-R20P-D

Vận hành cực kỳ đơn giản: Chỉ cần xoay núm vặn để thiết lập nhiệt độ, lý tưởng cho cả những người không chuyên về điện tử.
Độ tin cậy chuẩn Nhật Bản: Khả năng chống nhiễu tuyệt vời, hoạt động bền bỉ trong môi trường công nghiệp có độ rung lắc cao.
Thiết kế chuẩn hóa: Kích thước DIN 48x48 mm giúp việc lắp đặt vào tủ điện cũ hoặc mới đều nhanh chóng và thẩm mỹ.
Tính linh hoạt cao: Ngõ ra Relay cho phép điều khiển trực tiếp các thiết bị chấp hành thông qua rơ le trung gian hoặc khởi động từ.

Bảng thông số kỹ thuật chi tiết

**Thông số kỹ thuật Omron E5C2-R20P-D**

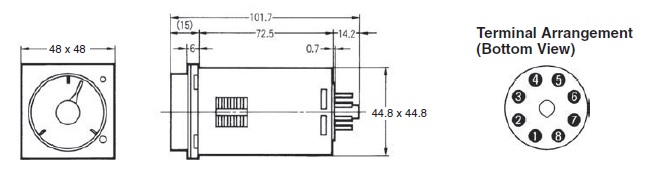

Kích thước mặt	DIN 48 x 48 mm
Loại cài đặt	Analog (Điều chỉnh bằng núm vặn)
Điện áp nguồn	100 đến 240 VAC (50/60 Hz)
Dải điện áp cho phép	90 đến 110% điện áp nguồn
Điện năng tiêu thụ	Khoảng 3.6 VA
Loại đầu vào	Nhiệt điện trở Bạch kim (Pt100)
Phương pháp điều khiển	ON/OFF
Ngõ ra điều khiển	1 điểm Relay (SPDT, 250 VAC, 3 A - tải điện trở)
Độ trễ (Hysteresis)	Tối đa 0.5% FS (Cố định)
Điện trở cách điện	Tối thiểu 20 MΩ (500 VDC megger)
Nhiệt độ vận hành	-10 đến 55 ℃ (Không đóng băng/ngưng tụ)
Tiêu chuẩn bảo vệ	Mặt trước: IP40, Phần terminal: IP00
Loại terminal	Plug-in (Cắm)

Lợi ích khi sử dụng Omron E5C2-R20P-D

Tối ưu chi phí đầu tư: Giải pháp tiết kiệm nhất cho các hệ thống không yêu cầu điều khiển PID phức tạp.
Giảm thiểu sai sót vận hành: Người dùng không cần lo lắng về việc cài đặt sai các thông số kỹ thuật trong phần mềm.
Độ bền vượt trội: Thương hiệu Omron đảm bảo thiết bị hoạt động ổn định 24/7 trong môi trường công nghiệp khắc nghiệt.
Hỗ trợ kỹ thuật từ AUT VN: Chúng tôi cam kết cung cấp hàng chính hãng, hỗ trợ tư vấn lắp đặt và cung cấp CO/CQ đầy đủ.

Hướng dẫn sử dụng và lắp đặt (How-to)

Bước 1 - Lắp đặt cơ khí: Gắn thiết bị vào mặt tủ điện thông qua Adapter Flush Mounting theo kích thước 48x48mm.
Bước 2 - Kết nối nguồn: Đấu nối nguồn cấp 100-240VAC vào các chân nguồn theo đúng sơ đồ đấu nối của Omron.
Bước 3 - Kết nối cảm biến: Kết nối đầu dò Pt100 vào chân input. Khuyến khích sử dụng dây bọc kim chống nhiễu để đạt độ chính xác cao nhất.
Bước 4 - Đấu nối ngõ ra: Kết nối tiếp điểm Relay với khởi động từ (contactor) để điều khiển thanh nhiệt hoặc thiết bị gia nhiệt.
Bước 5 - Thiết lập nhiệt độ: Xoay núm vặn Analog trên mặt đồng hồ để cài đặt giá trị nhiệt độ mong muốn.

Sản phẩm sử dụng chung (isRelatedTo)

Để đảm bảo hệ thống hoạt động hoàn hảo, bạn nên kết hợp Omron E5C2-R20P-D với:

Đế cắm (Socket): P2CF-08 (kết nối phía trước) hoặc P3G-08 (kết nối phía sau).
Cảm biến nhiệt độ: Cảm biến Pt100 chính hãng để đảm bảo sai số thấp nhất.
Phụ kiện: Nắp che bảo vệ Y92A-48B chống bụi và tác động môi trường.

Ứng dụng thực tế (PropertyValue)

Thiết bị được ứng dụng rộng rãi trong các lĩnh vực:

Ngành thực phẩm: Điều khiển nhiệt độ lò nướng, tủ sấy, nồi hấp công nghiệp.
Ngành nhựa: Kiểm soát nhiệt các vùng gia nhiệt trên máy ép nhựa, máy đùn.
Phòng thí nghiệm: Duy trì nhiệt độ cho các bể ấp, tủ nuôi cấy vi sinh.
Hệ thống HVAC: Điều khiển nhiệt độ trong các hệ thống thông gió và điều hòa.

Câu hỏi thường gặp (FAQ)

1. Model E5C2-R20P-D có dùng được với cảm biến K-type không?
Không. Model này được thiết kế chuyên dụng cho cảm biến Pt100. Nếu bạn dùng Thermocouple K-type, hãy liên hệ AUT VN để được tư vấn model khác.

2. Tôi có cần phải lập trình phần mềm để cài đặt không?
Hoàn toàn không. Đây là dòng Analog, bạn chỉ cần xoay núm vặn trên mặt thiết bị là xong.

3. Ngõ ra Relay có thể chịu tải trực tiếp thanh nhiệt lớn không?
Ngõ ra Relay chịu tối đa 3A (tải điện trở). Với thanh nhiệt công suất lớn, bạn nên dùng Relay này để điều khiển một Khởi động từ (Contactor) để đảm bảo an toàn.

4. Tại sao tôi nên chọn cài đặt Analog thay vì Digital?
Cài đặt Analog cực kỳ nhanh, dễ dùng cho công nhân vận hành và tránh được việc vô tình xóa mất các thông số cài đặt sâu trong menu.

5. Thiết bị này có dùng được với điện 220V tại Việt Nam không?
Có, thiết bị hỗ trợ dải nguồn rộng 100-240VAC, rất phù hợp với điện lưới Việt Nam.

6. Sự khác biệt giữa Socket P2CF-08 và P3G-08 là gì?
P2CF-08 dùng khi bạn muốn đấu dây từ mặt trước tủ, còn P3G-08 dùng khi muốn đấu dây từ phía sau tủ điện.

7. Sản phẩm có chống nước không?
Mặt trước đạt chuẩn IP40 (chống bụi), bạn nên lắp trong tủ điện để bảo vệ thiết bị khỏi độ ẩm và nước.

8. AUT VN có cung cấp chứng chỉ CO/CQ không?
Có, tất cả sản phẩm Omron tại AUT VN đều đi kèm đầy đủ chứng từ xuất xứ và chất lượng.

9. Thời gian bảo hành như thế nào?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Omron Nhật Bản.

10. Tôi có thể mua số lượng lớn tại AUT VN không?
Có, AUT VN luôn có chính sách giá cực kỳ cạnh tranh cho các đơn vị mua số lượng lớn và dự án.

11. Thiết bị này có thay thế được cho các dòng đồng hồ nhiệt cũ không?
Có, nhờ kích thước chuẩn DIN 48x48mm, bạn có thể thay thế dễ dàng mà không cần khoan lại mặt tủ.

12. Làm sao để phân biệt hàng chính hãng?
Hãy kiểm tra tem nhãn, số series và yêu cầu CO/CQ từ nhà cung cấp uy tín như AUT VN.
