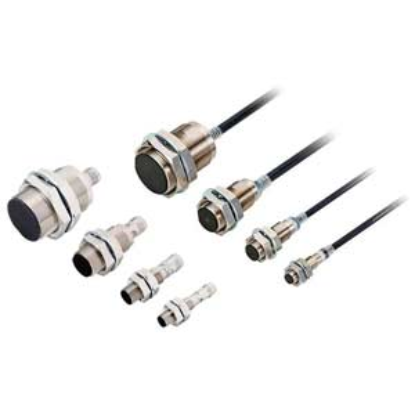

Giới thiệu về Cảm biến tiệm cận Omron E2E-X10MB1DL12-M1
Cảm biến tiệm cận Omron E2E-X10MB1DL12-M1 là giải pháp đo lường không tiếp xúc cao cấp thuộc dòng E2E nổi tiếng của Omron. Với thiết kế hình trụ M12 bền bỉ và khả năng phát hiện kim loại ở khoảng cách lên đến 10mm, sản phẩm này là lựa chọn hàng đầu cho các hệ thống tự động hóa đòi hỏi độ chính xác và độ bền cực cao trong môi trường công nghiệp khắc nghiệt.
Điểm đột phá của model này chính là việc tích hợp giao thức IO-Link, cho phép người dùng không chỉ nhận tín hiệu On/Off mà còn có thể cấu hình từ xa, chẩn đoán lỗi và giám sát tình trạng thiết bị, giúp tối ưu hóa quy trình bảo trì và vận hành theo tiêu chuẩn Smart Factory.
Điểm nổi bật của sản phẩm
- Công nghệ IO-Link: Hỗ trợ truyền thông số, dễ dàng thiết lập thông số mà không cần can thiệp vật lý vào cảm biến.
- Khả năng chịu môi trường: Đạt chuẩn IP69K, cho phép vệ sinh bằng vòi xịt áp lực cao, chống thấm nước, dầu và các hóa chất tẩy rửa.
- Thiết kế Non-shielded: Tối ưu hóa khoảng cách phát hiện (10mm) so với các dòng có bọc chống nhiễu cùng kích thước.
- Độ tin cậy tuyệt đối: Vỏ đồng thau chắc chắn, chống va đập và nhiễu điện từ tốt.
Bảng thông số kỹ thuật chi tiết
| Thông số |
Chi tiết kỹ thuật |
| Model | E2E-X10MB1DL12-M1 |
| Loại cảm biến | Cảm biến tiệm cận điện cảm (Inductive Proximity Sensor) |
| Kích cỡ ren | M12 |
| Khoảng cách phát hiện | 10mm |
| Loại chống nhiễu | Không bọc chống nhiễu (Non-shielded) |
| Kiểu ngõ ra | PNP, NO (Thường mở) |
| Điện áp nguồn | 10...30VDC |
| Tần số đáp ứng | 400Hz |
| Kiểu đấu nối | Giắc cắm M12 (Connector) |
| Giao thức truyền thông | IO-Link |
| Vật liệu vỏ | Đồng thau mạ niken |
| Cấp bảo vệ | IP67, IP69K |
| Nhiệt độ vận hành | -25...70°C |
Lợi ích khi sử dụng Omron E2E-X10MB1DL12-M1
- Giảm thời gian dừng máy: Nhờ tính năng chẩn đoán của IO-Link, kỹ thuật viên biết chính xác lỗi ở đâu để xử lý nhanh.
- Tăng tuổi thọ thiết bị: Vỏ đồng thau và chuẩn IP69K giúp cảm biến hoạt động bền bỉ trong môi trường ẩm ướt, dầu mỡ.
- Lắp đặt linh hoạt: Kiểu kết nối giắc cắm giúp việc thay thế, bảo trì cực kỳ nhanh chóng mà không cần đấu nối dây phức tạp.
- Độ chính xác cao: Phát hiện ổn định các loại kim loại màu và kim loại đen, giảm thiểu sai sót trong dây chuyền sản xuất.
Hướng dẫn lắp đặt và sử dụng
- Lắp đặt vật lý: Khoét lỗ M12 trên giá đỡ, đưa cảm biến vào và siết chặt bằng đai ốc kẹp đi kèm. Đảm bảo khoảng cách từ đầu cảm biến đến vật phát hiện là < 10mm.
- Kết nối điện: Sử dụng cáp kết nối M12 chuẩn của Omron. Nối dây theo sơ đồ PNP (Nguồn +V, GND 0V, và dây tín hiệu Out).
- Cấu hình IO-Link: Kết nối cảm biến với một IO-Link Master. Sử dụng phần mềm cấu hình để thiết lập ngưỡng phát hiện và theo dõi dữ liệu thời gian thực.
- Kiểm tra: Đưa vật kim loại lại gần đầu cảm biến, quan sát đèn LED indicator để xác nhận trạng thái hoạt động.
Sản phẩm sử dụng chung
- Cáp kết nối M12 ( Omron M12 Cable) để truyền tín hiệu.
- Bộ điều khiển PLC (Omron CP Series, Siemens S7-1200...) để xử lý tín hiệu ngõ ra.
- IO-Link Master (Omron NX-IL) để khai thác tối đa tính năng truyền thông số.
- Giá đỡ cảm biến M12 để cố định vị trí lắp đặt.
Ứng dụng thực tế
Sản phẩm được ứng dụng rộng rãi trong các lĩnh vực:
- Công nghiệp thực phẩm & Đồ uống: Nhờ chuẩn IP69K, sản phẩm dùng để phát hiện chai lọ, nắp hộp trong môi trường rửa xịt áp lực cao.
- Sản xuất ô tô: Kiểm tra vị trí chi tiết cơ khí, cánh tay robot trong dây chuyền lắp ráp.
- Đóng gói & In ấn: Phát hiện vật liệu kim loại, đếm sản phẩm trên băng tải.
- Máy móc CNC: Xác định điểm dừng (Home position) của các trục chuyển động.
FAQ - Những câu hỏi thường gặp
1. E2E-X10MB1DL12-M1 khác gì với các dòng E2E thông thường?
Điểm khác biệt lớn nhất là khả năng hỗ trợ IO-Link và chuẩn bảo vệ IP69K, cho phép truyền thông số và chịu được áp lực nước cực cao.
2. Khoảng cách 10mm có phải là cố định?
10mm là khoảng cách phát hiện tối đa với sắt. Với các kim loại khác như nhôm hoặc đồng, khoảng cách này sẽ ngắn hơn (thường giảm đi 30-60%).
3. PNP NO có nghĩa là gì?
PNP là kiểu ngõ ra cấp nguồn dương (+V) khi kích hoạt. NO (Normally Open) nghĩa là bình thường hở, khi có vật kim loại đến gần thì mạch sẽ đóng và xuất tín hiệu.
4. Cảm biến này có lắp âm (shielded) được không?
Đây là dòng Non-shielded (không bọc chống nhiễu), nên bạn cần lắp lồi đầu cảm biến ra khỏi bề mặt lắp đặt để tránh hiện tượng tự kích hoạt.
5. Tôi có thể dùng cảm biến này trong môi trường có dầu không?
Có, sản phẩm được thiết kế chống dầu và nước tuyệt đối, rất phù hợp cho máy công cụ CNC.
6. Làm sao để cấu hình IO-Link cho sản phẩm này?
Bạn cần một bộ IO-Link Master và phần mềm tương thích (ví dụ Sysmac Studio) để truy cập vào tham số của cảm biến.
7. Giắc cắm M12 của sản phẩm có chuẩn chung không?
Có, đây là chuẩn M12 4-pin phổ biến toàn cầu, bạn có thể dùng cáp M12 của các hãng uy tín khác.
8. Tại sao đèn LED trên cảm biến nhấp nháy?
Đèn LED chỉ trạng thái phát hiện. Nếu nhấp nháy bất thường, có thể do nguồn cấp không ổn định hoặc nhiễu điện từ mạnh.
9. Sản phẩm này có bảo hành bao lâu?
Sản phẩm được bảo hành chính hãng Omron theo chính sách hiện hành.
10. AUT VN có cung cấp CO/CQ cho sản phẩm này không?
Có, AUT VN cam kết cung cấp đầy đủ chứng chỉ xuất xứ (CO) và chứng chỉ chất lượng (CQ) cho mọi đơn hàng.
Nguồn tham khảo: Omron Industrial Automation Official
