Cảm biến E2E-X7D1S 10M có phân biệt cực âm/dương khi đấu nối không?

Không, vì đây là dòng cảm biến 2 dây, thiết kế không phân biệt cực tính giúp bạn đấu nối cực kỳ linh hoạt.

Khoảng cách 7mm là khoảng cách tối đa hay tối thiểu?

7mm là khoảng cách phát hiện tối đa trong điều kiện tiêu chuẩn. Để đạt độ chính xác cao nhất, bạn nên đặt vật thể cách cảm biến khoảng 4-5mm.

Tôi có thể dùng cảm biến này cho vật thể bằng nhựa không?

Không, đây là cảm biến tiệm cận điện cảm, chỉ dùng để phát hiện các vật thể bằng kim loại.

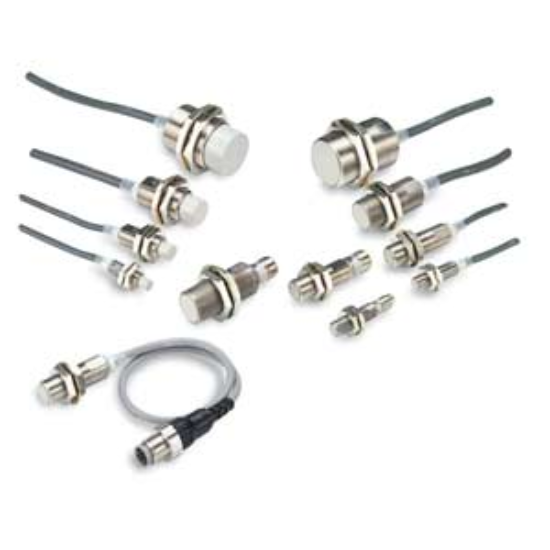

Cảm biến tiệm cận Omron E2E-X7D1S 10M - M18, 2 Dây DC, NO (7mm)

Kích thước: M18 (Thân trụ có ren)
Ngõ ra: 2 dây DC, Chế độ NO (Thường mở)
Khoảng cách phát hiện: 7mm
Chiều dài cáp: 10m (Dây liền)
Nguồn cấp: 12...24VDC
Kiểu lắp đặt: Shielded (Lắp bằng, có bọc chống nhiễu)
Chất liệu: Đồng thau mạ niken cao cấp

nhà chế tạo: Omron

SKU: E2E-X7D1S 10M

Tải xuống mẫu

2.086.390 ₫

Số lượng:

Giới thiệu cảm biến tiệm cận Omron E2E-X7D1S 10M

Cảm biến tiệm cận Omron E2E-X7D1S 10M là dòng cảm biến tiệm cận điện cảm cao cấp được thiết kế để phát hiện các vật thể kim loại một cách chính xác mà không cần tiếp xúc vật lý. Với kích thước thân M18 tiêu chuẩn và thiết kế 2 dây DC tiện lợi, sản phẩm này là lựa chọn hàng đầu cho các hệ thống tự động hóa công nghiệp đòi hỏi độ bền cao và tính ổn định tuyệt đối. Sản phẩm thuộc dòng E2E danh tiếng của Omron, đảm bảo hoạt động tin cậy ngay cả trong môi trường khắc nghiệt.

Điểm nổi bật của Omron E2E-X7D1S 10M

Độ bền vượt trội: Vỏ đồng thau mạ niken giúp chống ăn mòn và chịu được tác động của dầu máy trong môi trường sản xuất.
Thiết kế 2 dây thông minh: Không phân biệt cực tính, giúp việc lắp đặt trở nên cực kỳ đơn giản, giảm thiểu sai sót kỹ thuật.
Cáp dài 10m: Tiết kiệm chi phí dây dẫn và linh hoạt trong việc lắp đặt các vị trí xa tủ điều khiển.
Chống nhiễu hiệu quả: Thiết kế Shielded (lắp bằng) cho phép cảm biến hoạt động ổn định, tránh các tín hiệu giả do nhiễu điện từ.
Tiêu chuẩn quốc tế: Đáp ứng đầy đủ các chứng chỉ UL, CE, CSA, giúp dễ dàng tích hợp vào các máy móc xuất khẩu.

Bảng thông số kỹ thuật chi tiết

Model	E2E-X7D1S 10M
Khoảng cách phát hiện	7mm
Kích cỡ thân	M18 (Đường kính 18mm)
Điện áp hoạt động	12...24VDC
Kiểu ngõ ra	2 dây DC (Chế độ NO - Thường mở)
Tần số đáp ứng	500Hz
Chiều dài cáp	10m (Dây liền)
Kiểu lắp đặt	Lắp xuyên qua lỗ (Shielded - Có bọc chống nhiễu)
Điện áp dư tối đa	3V
Công suất tải tối đa	100mA
Chất liệu vỏ	Đồng thau mạ niken
Nhiệt độ vận hành	-25 đến 70°C
Môi trường ứng dụng	Chống dầu, kháng ẩm
Tiêu chuẩn bảo vệ	IEC, CCC, CE, CSA, cUL, UL

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi sử dụng sản phẩm

Tối ưu chi phí: Độ bền cao và ít bảo trì giúp giảm thiểu thời gian dừng máy (downtime).
Lắp đặt nhanh chóng: Thiết kế không phân biệt cực tính giúp kỹ thuật viên tiết kiệm thời gian đấu nối.
Độ chính xác cao: Tần số đáp ứng 500Hz cho phép phát hiện vật thể ở tốc độ cao trên băng chuyền.
An toàn hệ thống: Các tính năng bảo vệ chống ngắn mạch và đột biến điện giúp bảo vệ tủ điều khiển của bạn.

Hướng dẫn sử dụng (How-to)

Bước 1: Chuẩn bị: Kiểm tra nguồn cấp điện trong khoảng 12-24VDC.
Bước 2: Lắp đặt cơ khí: Khoan lỗ M18 trên giá đỡ, đặt cảm biến vào và siết chặt đai ốc kẹp và vòng đệm hình răng cưa đi kèm.
Bước 3: Đấu nối điện: Kết nối 2 dây của cảm biến nối tiếp với tải (Load) và nguồn điện. Lưu ý kiểm tra sơ đồ đấu nối 2 dây để tránh quá tải.
Bước 4: Cân chỉnh: Điều chỉnh khoảng cách vật thể đến đầu cảm biến trong phạm vi 7mm để đạt độ nhạy tốt nhất.
Bước 5: Kiểm tra: Thử nghiệm vật thể kim loại đi qua để kiểm tra đèn LED chỉ báo trạng thái.

Sản phẩm sử dụng chung với (isRelatedTo)

Bộ nguồn DC 24V (Switching Power Supply)
Bộ điều khiển PLC (Siemens, Mitsubishi, Omron...)
Giá đỡ cảm biến M18
Dây cáp tín hiệu chống nhiễu

Ứng dụng thực tế (Application)

Phát hiện vị trí piston trong các xi lanh khí nén.
Đếm sản phẩm kim loại trên băng tải tốc độ cao.
Kiểm soát giới hạn hành trình trong các cánh tay robot.
Phát hiện sự hiện diện của chi tiết máy trong dây chuyền lắp ráp ô tô.

Câu hỏi thường gặp (FAQ)

1. Cảm biến E2E-X7D1S 10M có phân biệt cực âm/dương khi đấu nối không?: Không, vì đây là dòng cảm biến 2 dây, thiết kế không phân biệt cực tính giúp bạn đấu nối cực kỳ linh hoạt.
2. Khoảng cách 7mm là khoảng cách tối đa hay tối thiểu?: 7mm là khoảng cách phát hiện tối đa trong điều kiện tiêu chuẩn. Để đạt độ chính xác cao nhất, bạn nên đặt vật thể cách cảm biến khoảng 4-5mm.
3. Tôi có thể dùng cảm biến này cho vật thể bằng nhựa không?: Không, đây là cảm biến tiệm cận điện cảm, chỉ dùng để phát hiện các vật thể bằng kim loại (sắt, thép, nhôm, đồng...).
4. Tại sao đèn LED trên cảm biến không sáng?: Hãy kiểm tra lại nguồn cấp (phải từ 12-24VDC) và kiểm tra xem tải có đang được kết nối đúng sơ đồ nối tiếp hay không.
5. Cảm biến này có chịu được môi trường có dầu mỡ không?: Có, sản phẩm được thiết kế chuyên dụng để chống dầu và hoạt động tốt trong môi trường công nghiệp.
6. Sự khác biệt giữa loại Shielded và Non-shielded là gì?: Loại Shielded (như model này) cho phép lắp bằng mặt với bề mặt kim loại và có khả năng chống nhiễu tốt hơn.
7. Làm sao để phân biệt hàng chính hãng Omron?: Bạn nên mua tại các đại lý uy tín như AUT VN để đảm bảo đầy đủ CO/CQ và tem nhãn chính hãng.
8. Cảm biến có khả năng chống nước không?: Sản phẩm có khả năng kháng ẩm và dầu, phù hợp cho môi trường sản xuất thông thường.
9. Tần số 500Hz có ý nghĩa gì?: Nghĩa là cảm biến có thể thực hiện tối đa 500 lần phát hiện trong 1 giây, phù hợp cho các ứng dụng tốc độ cao.
10. Tôi có cần thêm điện trở khi đấu nối không?: Thông thường không, nhưng cần đảm bảo công suất tải không vượt quá 100mA để tránh hỏng cảm biến.
