Sự khác biệt chính giữa E2S-Q23-R và E2S-Q23 thường là gì?

Model -R sử dụng cáp Robot chịu uốn liên tục, trong khi bản thường dùng cáp tiêu chuẩn. Nếu lắp trên bộ phận chuyển động liên tục, bản -R sẽ bền bỉ hơn và tránh được đứt ngầm.

Khoảng cách 2.5mm có áp dụng cho mọi loại kim loại không?

Không. 2.5mm là tối đa với Sắt (Steel). Với Nhôm hoặc Đồng, khoảng cách sẽ giảm xuống (thường còn 30-60%).

Ngõ ra NPN NO hoạt động như thế nào?

NPN là ngõ ra cực âm (Sink). NO (Normally Open) nghĩa là khi không có vật, mạch hở; khi có vật, cảm biến đóng mạch và xuất tín hiệu 0V về PLC.

Cảm biến này có chịu được môi trường dầu mỡ công nghiệp không?

Có. Với vỏ nhựa PBT và chuẩn IP67, sản phẩm kháng dầu và nước rất tốt.

Tần số 1kHz có ý nghĩa gì trong sản xuất tốc độ cao?

Nó cho phép cảm biến đóng/ngắt 1000 lần/giây, giúp đếm chính xác các linh kiện di chuyển cực nhanh mà không bỏ sót.

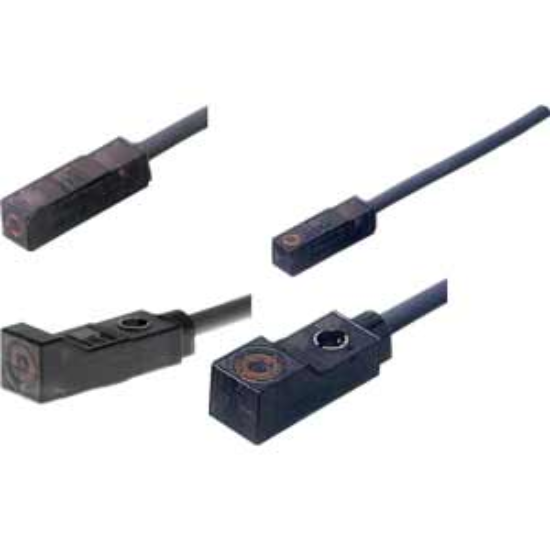

Cảm biến tiệm cận Omron E2S-Q23-R 1M | Cáp Robot Chịu Uốn, Siêu Nhỏ, NPN NO

Thương hiệu: Omron chính hãng Nhật Bản.
Đặc tính vượt trội: Cáp Robot High-Flex chuyên dụng, chịu uốn hàng triệu chu kỳ, chống đứt ngầm tuyệt đối.
Kích thước Ultra-Compact: 8x23x8.4mm, tối ưu cho không gian lắp đặt siêu hẹp.
Hiệu suất cao: Tần số đáp ứng 1kHz, khoảng cách phát hiện 2.5mm, ngõ ra NPN NO.
Độ bền công nghiệp: Chuẩn IP67 kháng nước, kháng bụi, vỏ nhựa PBT chịu hóa chất.

nhà chế tạo: Omron

SKU: E2S-Q23-R 1M

Tải xuống mẫu

Giá cũ: 1.146.600 ₫

Giá bán: 917.280 ₫

Số lượng:

Giới thiệu Cảm biến tiệm cận Omron E2S-Q23-R 1M

Cảm biến tiệm cận Omron E2S-Q23-R 1M là giải pháp đo lường chính xác cao, được thiết kế đặc biệt cho các hệ thống tự động hóa hiện đại, nơi không gian lắp đặt bị hạn chế và yêu cầu độ bền cơ học cực cao. Điểm giá trị nhất của model này nằm ở hậu tố "-R" (Robot Cable) – sợi cáp chuyên dụng có khả năng chịu uốn liên tục mà không bị mỏi hay đứt ngầm, giúp loại bỏ hoàn toàn rủi ro dừng máy đột ngột.

Tại AUT VN, chúng tôi cung cấp dòng cảm biến Omron chuyên dụng cho cánh tay robot, máy CNC và hệ thống pick-and-place, đảm bảo dây chuyền của bạn vận hành xuyên suốt 24/7 với độ tin cậy tuyệt đối.

Điểm nổi bật của Omron E2S-Q23-R 1M

Cáp Robot High-Flex: Công nghệ gia cố lõi đồng và lớp vỏ đặc biệt, cho phép uốn cong linh hoạt trong các chuyển động tịnh tiến và xoay liên tục của robot mà không lo đứt ngầm.
Thiết kế Siêu Nhỏ Gọn: Kích thước chỉ 8x23x8.4mm, giúp tích hợp dễ dàng vào các khớp nối, đầu gắp sản phẩm (end-effector) hoặc các chi tiết máy siêu nhỏ.
Tốc độ phản hồi siêu tốc: Với tần số đáp ứng lên đến 1kHz, cảm biến nhận diện vật thể kim loại di chuyển tốc độ cao với độ trễ gần như bằng không.
Khả năng thích nghi môi trường: Đạt chuẩn IP67, hoạt động ổn định trong môi trường bụi bẩn, tia nước, dầu mỡ và hóa chất nhờ vỏ nhựa PBT cao cấp.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết
Model	E2S-Q23-R 1M
Loại cảm biến	Cảm biến tiệm cận điện cảm (Inductive Proximity Sensor)
Khoảng cách phát hiện	2.5 mm (với vật liệu Sắt/Steel)
Ngõ ra (Output)	NPN, NO (Thường Mở)
Điện áp nguồn	12 đến 24 VDC
Tần số đáp ứng	1 kHz
Tiêu chuẩn bảo vệ	IP67
Vật liệu vỏ	Nhựa PBT chịu hóa chất
Chiều dài cáp	1 mét (Cáp Robot chịu uốn)

Nguồn tham khảo: Omron Industrial Automation Official Datasheet

Lợi ích khi sử dụng Omron E2S-Q23-R 1M

Tối ưu hóa chi phí vận hành: Giảm thiểu chi phí thay thế linh kiện và thời gian dừng máy (downtime) do sự cố đứt cáp trong robot.
Đảm bảo độ chính xác tuyệt đối: Tần số 1kHz giúp kiểm soát vị trí vật thể chính xác, giảm tỷ lệ phế phẩm.
Linh hoạt trong thiết kế: Kích thước siêu nhỏ giúp kỹ sư tối ưu hóa layout máy, giảm kích thước tổng thể thiết bị.
An tâm chất lượng Nhật Bản: Độ bền cao, vận hành ổn định, giảm tần suất bảo trì định kỳ.

Hướng dẫn lắp đặt và sử dụng (How-to)

Kiểm tra nguồn điện: Đảm bảo nguồn cấp ổn định từ 12VDC đến 24VDC để bảo vệ mạch cảm biến.
Cố định vị trí: Sử dụng gá lắp chuyên dụng (như Y92E) để cố định cảm biến, tránh rung lắc khi máy vận hành tốc độ cao.
Đấu nối dây: Thực hiện đấu nối theo chuẩn NPN NO (Nâu: [+], Xanh: [-], Đen: Tín hiệu Output).
Cân chỉnh khoảng cách: Điều chỉnh mặt cảm biến cách vật thể kim loại trong phạm vi 2.5mm. Quan sát đèn LED chỉ thị để xác định điểm phát hiện.
Vận hành thử: Chạy thử ở chế độ Manual (tốc độ thấp) trước khi chuyển sang chế độ Auto để kiểm tra tính ổn định.

Sản phẩm sử dụng chung (isRelatedTo)

Gá lắp Y92E-C2R5: Phụ kiện hỗ trợ cố định cảm biến siêu nhỏ.
PLC Omron (CP1H, CJ2M, NX/NJ): Bộ điều khiển trung tâm tiếp nhận tín hiệu.
Bộ nguồn DC 24V Omron: Cung cấp nguồn sạch, chống nhiễu cho hệ thống.

Ứng dụng thực tế (PropertyValue)

Cánh tay Robot: Làm công tắc hành trình (Limit switch) tại các khớp xoay hoặc đầu gắp.
Máy CNC / Máy phay: Phát hiện vị trí dao hoặc phôi trong các khe hẹp.
Dây chuyền SMT: Nhận diện linh kiện điện tử siêu nhỏ trên băng tải tốc độ cao.
Thiết bị y tế: Tích hợp trong máy phân tích mẫu tự động đòi hỏi độ tối giản.

Câu hỏi thường gặp (FAQ)

Q1: Sự khác biệt chính giữa E2S-Q23-R và E2S-Q23 thường là gì?
A: Model "-R" sử dụng cáp Robot chịu uốn liên tục, trong khi bản thường dùng cáp tiêu chuẩn. Nếu lắp trên bộ phận chuyển động liên tục, bản -R sẽ bền bỉ hơn và tránh được đứt ngầm.
Q2: Khoảng cách 2.5mm có áp dụng cho mọi loại kim loại không?
A: Không. 2.5mm là tối đa với Sắt (Steel). Với Nhôm hoặc Đồng, khoảng cách sẽ giảm xuống (thường còn 30-60%).
Q3: Ngõ ra NPN NO hoạt động như thế nào?
A: NPN là ngõ ra cực âm (Sink). NO (Normally Open) nghĩa là khi không có vật, mạch hở; khi có vật, cảm biến đóng mạch và xuất tín hiệu 0V về PLC.
Q4: Cảm biến này có chịu được môi trường dầu mỡ công nghiệp không?
A: Có. Với vỏ nhựa PBT và chuẩn IP67, sản phẩm kháng dầu và nước rất tốt.
Q5: Tần số 1kHz có ý nghĩa gì trong sản xuất tốc độ cao?
A: Nó cho phép cảm biến đóng/ngắt 1000 lần/giây, giúp đếm chính xác các linh kiện di chuyển cực nhanh mà không bỏ sót.
Q6: Tôi có thể lắp chìm (Flush) cảm biến này không?
A: Có, E2S-Q23-R hỗ trợ lắp chìm vào bề mặt kim loại mà không ảnh hưởng vùng cảm ứng.
Q7: Sản phẩm mua tại AUT VN có cam kết chính hãng không?
A: 100%. AUT VN cung cấp hàng Omron chính hãng, đầy đủ CO/CQ và bảo hành tiêu chuẩn.
Q8: Cáp Robot chịu được bao nhiêu lần uốn?
A: Thiết kế cho hàng triệu chu kỳ uốn, miễn là tuân thủ bán kính uốn tối thiểu từ datasheet.
Q9: Nếu hệ thống yêu cầu ngõ ra PNP, tôi nên dùng model nào?
A: Hãy liên hệ kỹ thuật AUT VN để được tư vấn model Omron có ngõ ra PNP tương đương.
Q10: Làm sao để kiểm tra cảm biến đang hoạt động?
A: Quan sát đèn LED trên thân cảm biến. Đèn sẽ sáng lên ngay khi vật thể kim loại đi vào vùng cảm ứng.
