3.1 Giới thiệu

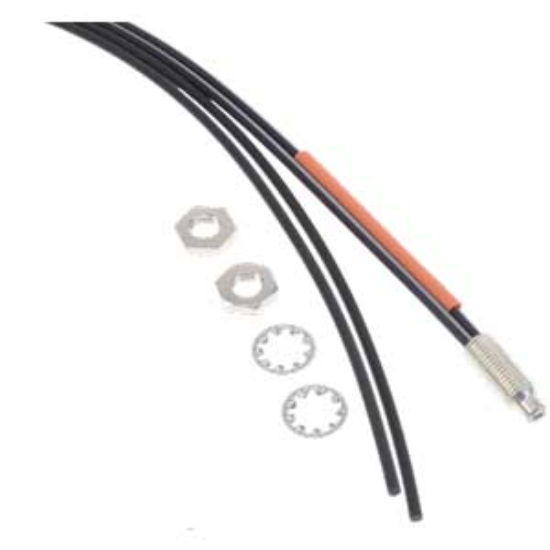

Cảm biến sợi quang Omron E32-D11R 5M là giải pháp đo lường và phát hiện chính xác cao, được thiết kế đặc biệt cho các ứng dụng công nghiệp đòi hỏi sự linh hoạt tuyệt đối. Với khả năng vận hành trong không gian cực hẹp và môi trường có chuyển động lặp đi lặp lại, sản phẩm này là lựa chọn hàng đầu cho các hệ thống tự động hóa hiện đại. Được phân phối chính hãng bởi AUT VN, E32-D11R 5M đảm bảo sự tin cậy tuyệt đối trong việc nhận diện vật thể siêu nhỏ, giúp tối ưu hóa quy trình sản xuất.
3.2 Điểm nổi bật
- Công nghệ uốn cong R1 (High Flexibility): Điểm đắt giá nhất của model này là bán kính uốn cong tối thiểu chỉ R1. Điều này cho phép sợi quang chịu được hàng triệu lần uốn cong mà không bị gãy lõi hoặc suy hao tín hiệu, cực kỳ phù hợp cho các khớp nối robot.
- Thiết kế đầu ren M6 tinh gọn: Kích thước M6 cho phép lắp đặt dễ dàng vào các vị trí chật hẹp, đảm bảo tính thẩm mỹ và độ cố định cao cho thiết bị.
- Chuẩn bảo vệ IP67: Khả năng chống bụi hoàn toàn và chống thấm nước, cho phép cảm biến hoạt động bền bỉ trong môi trường khắc nghiệt, dầu mỡ hoặc độ ẩm cao.
- Phương pháp phản xạ trực tiếp: Không cần gương phản xạ, giúp giảm chi phí lắp đặt và đơn giản hóa cấu trúc máy.
3.3 Bảng thông số kỹ thuật
| Đặc tính kỹ thuật | Chi tiết thông số |
|---|
| Model | E32-D11R 5M |
| Thương hiệu | Omron (Nhật Bản) |
| Phương pháp phát hiện | Phản xạ trực tiếp (Diffuse reflective) |
| Kích thước đầu ren | M6 (Hình trụ) |
| Chiều dài cáp sợi quang | 5 mét |
| Bán kính uốn cong tối thiểu | R1 (Siêu linh hoạt) |
| Cấp bảo vệ | IP67 |
| Nhiệt độ vận hành | -40°C đến 70°C |
| Vật liệu đầu cảm biến | Thép không gỉ / Nhựa kỹ thuật cao cấp |
Nguồn tham khảo: Omron Industrial Automation
3.4 Lợi ích khi sử dụng
Khi lựa chọn Omron E32-D11R 5M, doanh nghiệp sẽ nhận được những giá trị vượt trội:
- Giảm thiểu chi phí dừng máy: Nhờ độ bền uốn cong R1, bạn không còn phải lo lắng về việc đứt sợi quang do chuyển động của robot, từ đó giảm thiểu Downtime.
- Độ chính xác tuyệt đối: Phát hiện chính xác các linh kiện siêu nhỏ, giảm tỷ lệ sản phẩm lỗi (NG), nâng cao uy tín chất lượng sản phẩm.
- Lắp đặt linh hoạt: Tiết kiệm diện tích nhờ thiết kế M6 và phương pháp phản xạ trực tiếp, không cần lắp thêm gương.
3.5 Hướng dẫn lắp đặt và sử dụng
- Bước 1: Cố định đầu dò: Luồn đầu ren M6 qua lỗ định vị trên khung máy và siết chặt đai ốc để cố định vị trí phát hiện.
- Bước 2: Đi dây cáp: Luồn sợi cáp 5m theo đường dẫn dây chuyên dụng. Mặc dù hỗ trợ uốn cong R1, hãy tránh các góc gập nhọn cực đoan để kéo dài tuổi thọ sản phẩm.
- Bước 3: Kết nối bộ khuếch đại: Gắn đầu sợi quang vào bộ khuếch đại tương thích (ví dụ: E3NX-FA hoặc E3X-HD). Đảm bảo đầu nối được khớp hoàn toàn.
- Bước 4: Cài đặt ngưỡng (Teach-in): Đặt vật thể mẫu trước đầu cảm biến và sử dụng chức năng Teach trên bộ khuếch đại để thiết lập ngưỡng nhận diện.
3.6 Sản phẩm sử dụng chung
Để hoạt động, sợi quang Omron E32-D11R 5M bắt buộc phải kết nối với bộ khuếch đại (Amplifier). Các dòng khuyến nghị từ AUT VN:
- Bộ khuếch đại Omron E3NX-FA series: Phù hợp cho ứng dụng cần tốc độ phản hồi siêu nhanh.
- Bộ khuếch đại Omron E3X-HD series: Dành cho các yêu cầu khắt khe về độ bền và độ nhạy cao.
3.7 Ứng dụng thực tế
Sản phẩm được tin dùng trong các lĩnh vực công nghệ cao:
- Sản xuất điện tử: Kiểm tra linh kiện SMD, IC trên bo mạch PCB trong máy SMT.
- Robot công nghiệp: Lắp tại các khớp xoay, cánh tay robot để phát hiện chi tiết cầm nắm.
- Máy đóng gói tự động: Giám sát vị trí bao bì trong các khe hẹp của máy đóng gói.
- Thiết bị y tế: Ứng dụng trong máy phân tích mẫu tự động, yêu cầu độ sạch và chính xác cao.
3.8 FAQ - Câu hỏi thường gặp
Q1: Tại sao tôi nên chọn Omron E32-D11R 5M thay vì loại sợi quang tiêu chuẩn?
A: Sự khác biệt nằm ở bán kính uốn cong R1. Loại tiêu chuẩn dễ bị gãy lõi khi lắp trên các trục chuyển động, trong khi E32-D11R được thiết kế đặc biệt để chịu uốn cong liên tục mà không mất tín hiệu.
Q2: Tôi có thể tự cắt ngắn sợi cáp 5m để gọn hơn không?
A: Tuyệt đối không. Việc cắt sợi quang sẽ làm hỏng cấu trúc truyền dẫn ánh sáng, gây suy hao tín hiệu nghiêm trọng và làm mất bảo hành chính hãng.
Q3: Cảm biến có hoạt động được trong môi trường có dầu máy không?
A: Có, với chuẩn IP67, sản phẩm chịu được dầu mỡ công nghiệp. Tuy nhiên, bạn nên lau sạch đầu cảm biến định kỳ để đảm bảo độ nhạy tốt nhất.
Q4: Tôi có thể dùng sợi quang này cho bất kỳ bộ khuếch đại nào không?
A: Không, bạn cần sử dụng bộ khuếch đại tương thích của Omron (như dòng E3NX hoặc E3X) để đảm bảo tín hiệu được xử lý chính xác.
Q5: E32-D11R 5M có phát hiện được vật thể màu đen không?
A: Có. Nhờ khả năng điều chỉnh độ nhạy trên bộ khuếch đại, bạn hoàn toàn có thể thiết lập để phát hiện vật thể tối màu.
Q6: AUT VN cam kết gì về chất lượng sản phẩm?
A: AUT VN cam kết cung cấp hàng chính hãng 100%, đầy đủ CO/CQ và chính sách bảo hành theo tiêu chuẩn Omron toàn cầu.
Q7: Đầu ren M6 có bị lỏng khi máy rung lắc mạnh không?
A: Nếu được siết chặt bằng đai ốc đúng kỹ thuật, đầu ren M6 bằng thép không gỉ sẽ cực kỳ ổn định, không bị xê dịch trong môi trường rung lắc.
Q8: Thời gian giao hàng của AUT VN là bao lâu?
A: Chúng tôi luôn dự trữ sẵn các model phổ biến. Đối với hàng có sẵn, AUT VN hỗ trợ giao hàng hỏa tốc trong ngày tại các thành phố lớn.
Q9: Bán kính uốn cong R1 cụ thể là gì?
A: R1 nghĩa là sợi cáp có thể uốn cong tạo thành vòng tròn có bán kính chỉ 1mm. Đây là tiêu chuẩn khắt khe dành cho các ứng dụng động học (kinematic).
Q10: Làm sao để biết cảm biến đang gặp sự cố?
A: Bạn hãy kiểm tra đèn LED trạng thái trên bộ khuếch đại. Nếu đèn không thay đổi khi có vật thể hoặc báo lỗi (Error), hãy kiểm tra lại độ sạch của đầu sợi quang hoặc kết nối cáp.
