Cảm biến quang Omron E3JK-DN13 2M - Phản xạ khuếch tán, Ngõ ra NPN, Tầm xa 2.5m | AUT VN

Nguyên lý hoạt động: Phản xạ khuếch tán (Diffuse-reflective), không cần sử dụng gương phản xạ.
Ngõ ra (Output): NPN Open Collector, hỗ trợ chuyển đổi linh hoạt Light-ON/Dark-ON.
Khoảng cách phát hiện: Tầm xa ấn tượng lên đến 2.5m (có thể điều chỉnh độ nhạy).
Nguồn cấp: 10-30V DC, đi kèm cáp kết nối sẵn 2m tiện dụng.
Độ bền công nghiệp: Tiêu chuẩn IP64 chống bụi và tia nước, vận hành ổn định.

nhà chế tạo: Omron

SKU: E3JK-DN13 2M

Tải xuống mẫu

Giá cũ: 1.164.000 ₫

Giá bán: 931.200 ₫

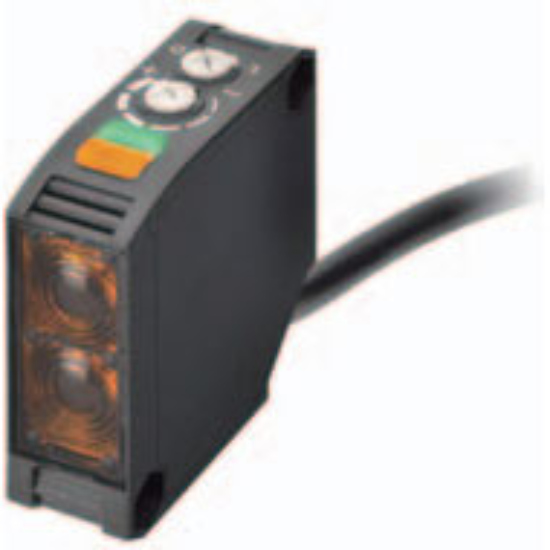

Giới thiệu Cảm biến quang Omron E3JK-DN13 2M chính hãng

Cảm biến quang Omron E3JK-DN13 2M là giải pháp phát hiện vật thể hàng đầu trong các hệ thống tự động hóa công nghiệp hiện đại. Sử dụng công nghệ phản xạ khuếch tán tiên tiến, thiết bị cho phép nhận diện vật thể dựa trên ánh sáng phản xạ trực tiếp từ bề mặt đối tượng, giúp loại bỏ việc lắp đặt gương phản xạ phức tạp, tiết kiệm không gian và chi phí lắp đặt.

Được sản xuất bởi Omron - thương hiệu tự động hóa số 1 từ Nhật Bản, sản phẩm đảm bảo độ chính xác cực cao và tuổi thọ bền bỉ. Hiện sản phẩm đang được phân phối chính hãng bởi AUT VN, cam kết chất lượng và hỗ trợ kỹ thuật chuyên sâu.

Điểm nổi bật vượt trội

Tầm quét rộng vượt trội: Với khả năng phát hiện lên đến 2.5m, đây là lựa chọn lý tưởng cho các dây chuyền sản xuất lớn, kho bãi hoặc các khu vực cần giám sát khoảng cách xa.
Khả năng tùy chỉnh linh hoạt: Tích hợp biến trở cho phép người dùng tinh chỉnh độ nhạy, giúp cảm biến hoạt động chính xác với nhiều loại vật liệu khác nhau (từ vật thể tối màu đến vật thể sáng bóng).
Chế độ vận hành thông minh: Dễ dàng chuyển đổi giữa Light-ON (kích hoạt khi có vật) và Dark-ON (kích hoạt khi mất vật) để tương thích hoàn hảo với logic điều khiển của PLC.
Thiết kế bền bỉ (IP64): Khả năng chống bụi và tia nước giúp thiết bị hoạt động ổn định ngay cả trong môi trường nhà xưởng có độ ẩm hoặc bụi bẩn cao.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết kỹ thuật
Model	E3JK-DN13 2M
Thương hiệu	Omron (Nhật Bản)
Loại cảm biến	Phản xạ khuếch tán (Diffuse-reflective)
Điện áp nguồn cấp	10 đến 30V DC
Khoảng cách phát hiện	10mm đến 2.5m (Có thể điều chỉnh)
Kiểu ngõ ra (Output)	NPN Open Collector
Chế độ vận hành	Light-ON / Dark-ON
Thời gian đáp ứng	≤ 1ms
Tiêu chuẩn bảo vệ	IP64
Chiều dài cáp	2 mét

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi mua hàng tại AUT VN

Cam kết chính hãng: Sản phẩm Omron 100%, đầy đủ chứng nhận CO/CQ cho dự án.
Giá thành cạnh tranh: Tối ưu chi phí đầu tư thiết bị cho doanh nghiệp.
Hỗ trợ kỹ thuật tận tâm: Đội ngũ chuyên gia AUT VN hỗ trợ sơ đồ đấu nối và xử lý sự cố 24/7.
Giao hàng siêu tốc: Đáp ứng kịp thời nhu cầu thay thế và lắp đặt máy móc.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1 - Xác định vị trí: Cố định cảm biến lên giá đỡ, hướng mặt phát hiện trực tiếp về phía vật thể cần kiểm soát. Lưu ý tránh các nguồn sáng mạnh trực tiếp chiếu vào mắt cảm biến.
Bước 2 - Đấu nối điện: Thực hiện đấu nối theo mã màu dây: Dây Nâu (Cực Dương +VCC 10-30V), Dây Xanh (Cực Âm 0V/GND), và Dây Đen (Tín hiệu Output NPN) kết nối vào chân Input của PLC.
Bước 3 - Chọn chế độ vận hành: Sử dụng công tắc gạt trên thân thiết bị để chọn chế độ Light-ON (khi vật xuất hiện) hoặc Dark-ON (khi vật biến mất).
Bước 4 - Cân chỉnh độ nhạy: Đặt vật thể ở khoảng cách cần phát hiện, dùng tua vít nhỏ xoay biến trở trên thân cảm biến cho đến khi đèn LED báo trạng thái thay đổi chính xác.

Sản phẩm sử dụng chung và tương đương

Để tối ưu hệ thống, quý khách có thể tham khảo các thiết bị sau:

Bộ điều khiển: PLC Omron, Mitsubishi, Siemens hoặc các dòng PLC hỗ trợ ngõ vào NPN.
Dòng thay thế (Compact): Omron E3Z-D61 2M.
Giải pháp từ Autonics: BJ1M-DDT hoặc BA2M-DDT.

Ứng dụng thực tế của Omron E3JK-DN13 2M

Hệ thống băng tải: Đếm sản phẩm, phát hiện vật thể bị kẹt hoặc thiếu hụt trên dây chuyền.
Ngành Logistics: Kiểm soát kích thước thùng hàng, phát hiện vật cản trong hệ thống phân loại tự động.
Ngành đóng gói: Xác nhận sự hiện diện của sản phẩm/bao bì trước khi đóng hộp.
An toàn máy móc: Phát hiện xâm nhập vùng làm việc của robot để dừng khẩn cấp, bảo vệ công nhân.

FAQ - Câu hỏi thường gặp về Omron E3JK-DN13 2M

1. Cảm biến này có phát hiện được vật màu đen không? Có, nhưng vật màu đen hấp thụ ánh sáng nhiều nên tầm xa sẽ giảm. Bạn cần điều chỉnh biến trở để tăng độ nhạy.
2. Tôi có thể dùng nguồn 220V cho thiết bị này không? Tuyệt đối không. Thiết bị yêu cầu nguồn 10-30V DC. Dùng nguồn 220V sẽ gây cháy thiết bị ngay lập tức.
3. Sự khác biệt giữa ngõ ra NPN và PNP là gì? Ngõ ra NPN (loại này) xuất tín hiệu mức thấp (0V) khi kích hoạt. Hãy kiểm tra PLC của bạn hỗ trợ ngõ vào NPN hay PNP.
4. Chế độ Light-ON và Dark-ON khác nhau thế nào? Light-ON kích hoạt khi nhận được ánh sáng phản xạ (có vật); Dark-ON kích hoạt khi không nhận được ánh sáng (mất vật).
5. Tiêu chuẩn IP64 có chống nước được không? IP64 chống bụi và tia nước bắn từ mọi hướng, nhưng không chịu được áp lực nước mạnh hoặc ngâm trong nước.
6. Tại sao cảm biến bị báo sai khi vật là inox bóng? Do hiện tượng phản xạ gương. Hãy điều chỉnh giảm độ nhạy hoặc lắp lệch góc một chút so với bề mặt vật.
7. Khoảng cách 2.5m có thể chỉnh ngắn lại không? Hoàn toàn được, bạn dùng biến trở để giới hạn vùng phát hiện theo ý muốn.
8. Sản phẩm có phát hiện được chai nhựa trong suốt không? Không hiệu quả. Với vật trong suốt, bạn nên sử dụng cảm biến quang chuyên dụng cho vật liệu trong suốt.
9. Làm sao biết cảm biến đang hoạt động? Quan sát đèn LED trạng thái trên thân máy; đèn sẽ thay đổi khi có vật đi qua vùng quét.
