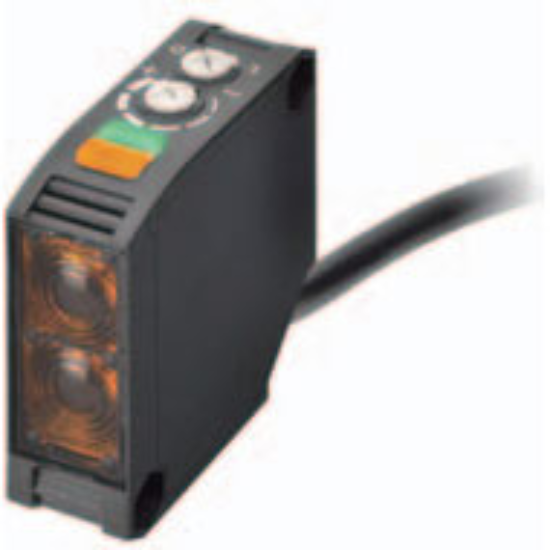

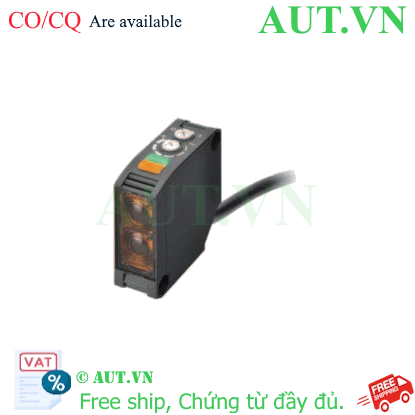

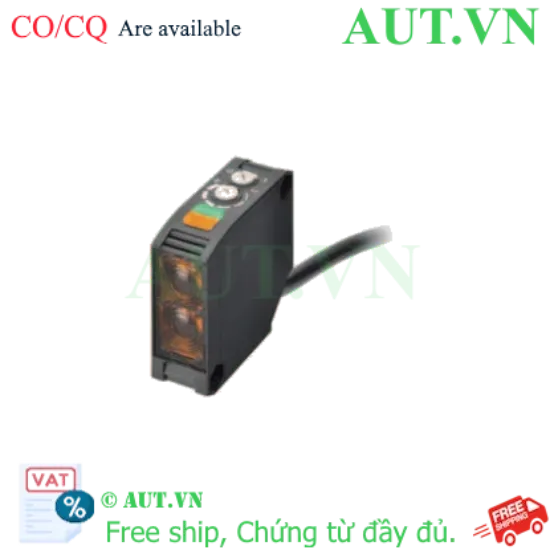

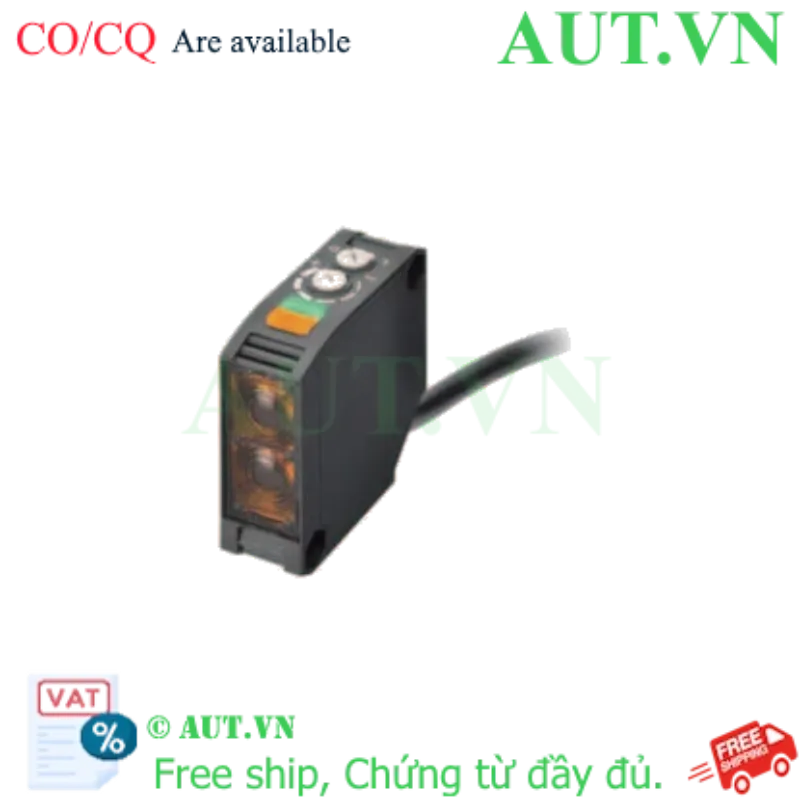

Giới thiệu cảm biến quang Omron E3JK-DN14 chính hãng
Cảm biến quang Omron E3JK-DN14 là giải pháp phát hiện vật thể không tiếp xúc cao cấp, được thiết kế chuyên dụng cho các hệ thống tự động hóa công nghiệp đòi hỏi độ chính xác và độ tin cậy tuyệt đối. Sử dụng nguyên lý phản xạ khuếch tán (Diffuse-reflective), thiết bị tích hợp cả bộ phát và bộ thu trong một thân máy duy nhất, giúp đơn giản hóa việc lắp đặt, tiết kiệm không gian và giảm chi phí đi dây đáng kể.
Sản phẩm được phân phối chính hãng bởi AUT VN, cam kết mang lại sự ổn định vận hành cho dây chuyền sản xuất, giúp doanh nghiệp loại bỏ rủi ro dừng máy và tối ưu hóa quy trình kiểm soát chất lượng.
Điểm nổi bật của Omron E3JK-DN14
- Độ bền chuẩn công nghiệp: Vỏ nhựa kỹ thuật cao cấp đạt tiêu chuẩn IP64, cho phép thiết bị hoạt động bền bỉ trong môi trường khắc nghiệt, nhiều bụi bẩn và ẩm ướt.
- Điều khiển Logic linh hoạt: Tích hợp công tắc gạt cho phép người dùng dễ dàng lựa chọn chế độ Light-ON (kích hoạt khi có ánh sáng phản xạ) hoặc Dark-ON (kích hoạt khi vật thể che khuất tia sáng) để phù hợp với mọi yêu cầu lập trình PLC.
- Tinh chỉnh độ nhạy chính xác: Chiết áp điều chỉnh cho phép tối ưu khoảng cách phát hiện theo đặc điểm bề mặt vật liệu (vật bóng, mờ hoặc đục), đảm bảo không xảy ra hiện tượng nhận diện sai.
- Tốc độ đáp ứng cực cao: Với thời gian phản hồi chỉ 1ms, E3JK-DN14 đảm bảo bắt chính xác mọi vật thể ngay cả trên những băng chuyền tốc độ cao nhất.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật | Chi tiết |
|---|
| Model | E3JK-DN14 2M |
| Thương hiệu | Omron (Nhật Bản) |
| Nguồn cấp điện | 10...30VDC |
| Phương pháp phát hiện | Phản xạ khuếch tán (Diffuse-reflective) |
| Khoảng cách phát hiện | Tối đa 300mm (Có thể điều chỉnh) |
| Loại ngõ ra (Output) | NPN (Sink) |
| Chế độ vận hành | Lựa chọn Light-ON / Dark-ON |
| Nguồn sáng | Hồng ngoại (Infrared) |
| Thời gian đáp ứng | 1ms |
| Cấp bảo vệ | IP64 |
| Chiều dài cáp | 2m |
| Nhiệt độ vận hành | -25 đến 55°C |
Nguồn tham khảo: Omron Industrial Automation
Lợi ích khi sử dụng Cảm biến Omron E3JK-DN14
- Nâng cao năng suất: Tự động hóa quy trình đếm sản phẩm và phát hiện sai sót vị trí với độ chính xác tuyệt đối, loại bỏ hoàn toàn sai sót do thao tác thủ công.
- Tiết kiệm chi phí bảo trì: Nhờ chuẩn IP64 và vật liệu cao cấp, thiết bị có tuổi thọ cao, giảm thiểu tần suất thay thế trong môi trường công nghiệp bụi bẩn.
- Tương thích đa nền tảng: Ngõ ra NPN chuẩn giúp kết nối nhanh chóng với các dòng PLC phổ biến như Mitsubishi, Siemens, Omron hay Keyence.
Hướng dẫn lắp đặt và vận hành (How-to)
- Lắp đặt cơ khí: Sử dụng giá đỡ E39-L40 để cố định cảm biến. Đảm bảo mặt phát tia sáng vuông góc với đường di chuyển của vật thể.
- Đấu nối điện (Wiring):
- Dây Nâu: Nối nguồn dương (+24VDC).
- Dây Xanh: Nối nguồn âm (0V/GND).
- Dây Đen: Tín hiệu ngõ ra NPN (Kết nối vào chân Input của PLC).
- Cài đặt độ nhạy: Đưa vật thể đến khoảng cách cần phát hiện, sau đó xoay chiết áp ở phía sau thân máy cho đến khi đèn LED chỉ báo chuyển trạng thái.
- Thiết lập Logic: Gạt công tắc chọn Light-ON hoặc Dark-ON tùy theo yêu cầu logic của chương trình điều khiển.
Sản phẩm sử dụng kết hợp
Để tối ưu hiệu suất vận hành, Omron E3JK-DN14 nên được lắp đặt cùng các phụ kiện sau:
- Giá đỡ E39-L40: Cố định chắc chắn và dễ dàng căn chỉnh góc quét.
- Bộ nguồn Switching 24VDC: Cung cấp nguồn điện ổn định, chống nhiễu cho cảm biến.
- PLC Omron/Siemens/Mitsubishi: Xử lý tín hiệu từ cảm biến để điều khiển hệ thống thực thi.
Ứng dụng thực tế của sản phẩm
- Ngành đóng gói: Phát hiện sản phẩm trên băng chuyền để thực hiện đếm số lượng hoặc kích hoạt máy dán nhãn tự động.
- Quản lý mức vật liệu: Kiểm soát mức đầy/hết trong phễu chứa vật liệu dạng hạt, bột hoặc chất lỏng mờ.
- Phân loại sản phẩm: Nhận diện sự hiện diện của vật thể để điều hướng phân loại sản phẩm vào các khoang chứa riêng biệt.
Câu hỏi thường gặp (FAQ)
1. Omron E3JK-DN14 khác gì so với các loại cảm biến quang thông thường?
Đây là dòng phản xạ khuếch tán, không cần gương phản xạ đối diện. Điều này giúp việc lắp đặt cực kỳ đơn giản, tiết kiệm chi phí và diện tích nhưng vẫn đạt chuẩn IP64.
2. Khoảng cách 300mm có thể thay đổi được không?
Có, 300mm là khoảng cách tối đa. Bạn có thể điều chỉnh khoảng cách ngắn hơn thông qua chiết áp độ nhạy trên thân máy để phù hợp với đặc tính vật thể.
3. Ngõ ra NPN (Sink) hoạt động như thế nào?
Khi cảm biến được kích hoạt, ngõ ra NPN sẽ kéo chân tín hiệu xuống mức 0V (GND). Đây là chuẩn phổ biến nhất cho các dòng PLC Nhật Bản.
4. Cảm biến này có phát hiện được vật trong suốt không?
Không hiệu quả với vật trong suốt (kính, nhựa trong). Sản phẩm tối ưu cho vật thể mờ và đục. Đối với vật trong suốt, hãy sử dụng dòng chuyên dụng của Omron.
5. Tôi có thể đổi chế độ Light-ON sang Dark-ON khi đang vận hành không?
Có, thiết bị có công tắc gạt vật lý, cho phép thay đổi linh hoạt mà không cần đấu nối lại dây.
6. Chuẩn IP64 có cho phép ngâm trong nước không?
Không. IP64 giúp chống bụi hoàn toàn và chống nước bắn từ mọi hướng, nhưng không được dùng để ngâm trong nước hoặc xịt rửa áp lực cao.
7. Tại sao nên mua Omron tại AUT VN?
AUT VN cam kết hàng chính hãng 100%, đầy đủ CO/CQ, xuất hóa đơn VAT và hỗ trợ kỹ thuật chuyên sâu từ đội ngũ chuyên gia.
8. Thời gian bảo hành sản phẩm là bao lâu?
Sản phẩm được bảo hành theo tiêu chuẩn chính hãng Omron, AUT VN hỗ trợ tiếp nhận và xử lý nhanh chóng nhất.
9. Tôi dùng PLC Siemens (chuẩn PNP) có dùng được không?
Có thể, nhưng bạn cần sử dụng Relay trung gian để đảo tín hiệu từ NPN sang PNP, hoặc nên chọn model có ngõ ra PNP để đồng bộ.
10. Thời gian đáp ứng 1ms có ý nghĩa gì?
Nó đảm bảo cảm biến phản hồi gần như tức thời, cực kỳ quan trọng trong các dây chuyền sản xuất tốc độ cao để tránh đếm sót vật thể.
