Cảm biến E3JK-TN13 có phát hiện được vật thể màu đen không?

Có. Nhờ cơ chế thu - phát riêng, cảm biến không phụ thuộc vào độ phản xạ bề mặt, nên phát hiện cực tốt các vật màu đen hoặc vật hấp thụ ánh sáng mạnh.

Sự khác biệt giữa Light-ON và Dark-ON là gì?

Light-ON: Ngõ ra kích hoạt khi bộ thu nhận được ánh sáng. Dark-ON: Ngõ ra kích hoạt khi luồng sáng bị vật thể chắn lại.

Khoảng cách 40m có đạt được trong môi trường nhiều bụi không?

40m là khoảng cách tối đa trong điều kiện tiêu chuẩn. Trong môi trường nhiều bụi hoặc sương mù, khoảng cách này có thể giảm xuống.

Sản phẩm có khả năng chống nước không?

Với chuẩn IP64, sản phẩm chống bụi hoàn toàn và chống được các tia nước bắn.

Ngõ ra NPN thì kết nối với PLC Siemens như thế nào?

Bạn cần đấu nối theo kiểu Sink (Common V+). Nếu PLC chỉ nhận PNP, bạn cần sử dụng Relay trung gian.

Tại sao đèn báo không sáng dù đã cấp nguồn?

Kiểm tra lại nguồn cấp và đảm bảo bộ thu đã được căn chỉnh thẳng hàng tuyệt đối.

Tôi có thể nối dài dây cáp hơn 2m không?

Có thể, nhưng nên sử dụng dây bọc kim chống nhiễu để đảm bảo tín hiệu.

E3JK-TN13 có dễ cài đặt cho kỹ thuật viên mới không?

Rất dễ. Chỉ cần tuân thủ sơ đồ đấu dây và căn chỉnh thẳng hàng giữa hai đầu thu-phát.

AUT VN có cung cấp giấy tờ CO/CQ không?

Có, AUT VN cam kết cung cấp đầy đủ chứng chỉ CO và CQ chính hãng.

Chính sách bảo hành tại AUT VN như thế nào?

Sản phẩm được bảo hành chính hãng theo tiêu chuẩn Omron.

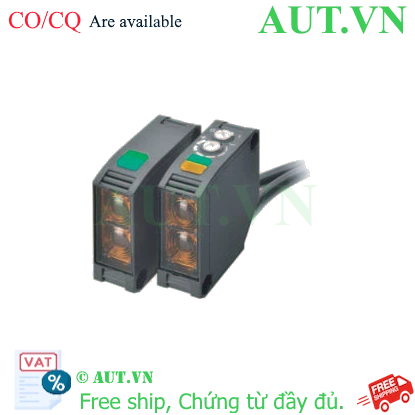

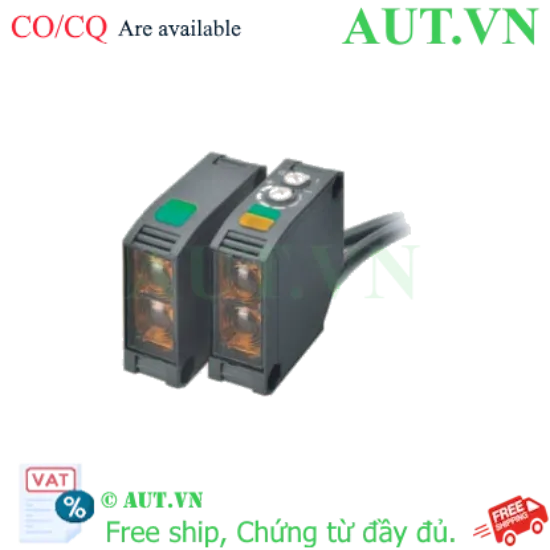

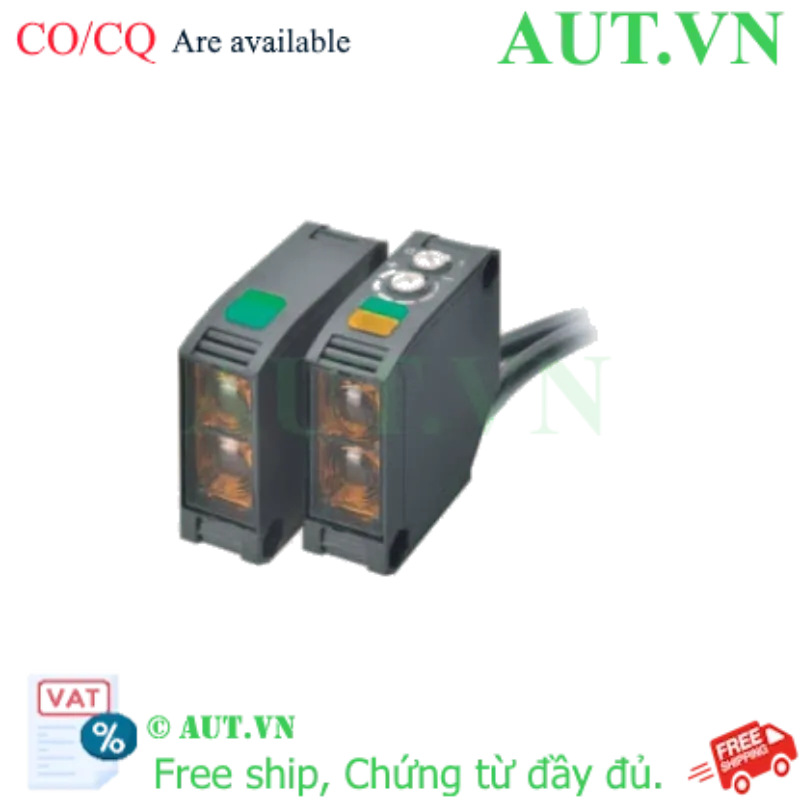

Cảm biến quang Omron E3JK-TN13 2M | Thu Phát Riêng 40m, NPN | AUT VN

Kiểu phát hiện: Thu - phát riêng (Through-beam) cho độ chính xác tuyệt đối.
Khoảng cách phát hiện: Cực xa, lên đến 40m, lý tưởng cho không gian rộng lớn.
Ngõ ra: NPN (Tùy chọn Light-ON/Dark-ON linh hoạt).
Tiêu chuẩn bảo vệ: IP64 chống bụi và tia nước, hoạt động bền bỉ.
Điện áp hoạt động: 10...30VDC, tương thích hoàn hảo với PLC.
Thương hiệu: Omron Nhật Bản chính hãng, phân phối bởi AUT VN.

nhà chế tạo: Omron

SKU: E3JK-TN13 2M

Tải xuống mẫu

Giá cũ: 1.669.500 ₫

Giá bán: 1.335.600 ₫

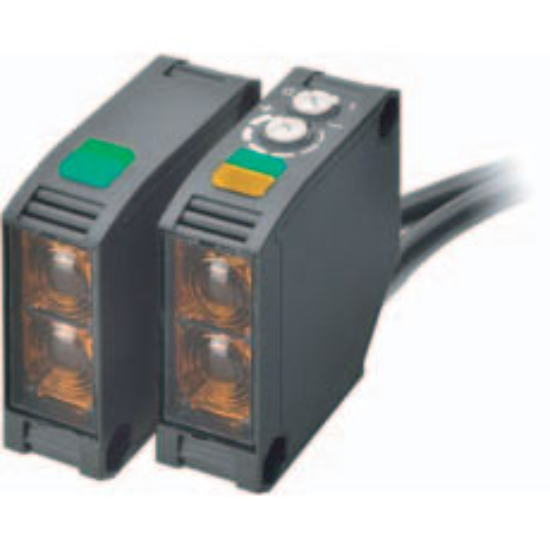

Giới thiệu Cảm biến quang điện Omron E3JK-TN13 2M

Trong các hệ thống tự động hóa quy mô lớn, việc kiểm soát vật thể ở khoảng cách xa mà vẫn đảm bảo độ chính xác là một thách thức lớn. Cảm biến quang điện Omron E3JK-TN13 2M chính là giải pháp tối ưu cho bài toán này. Với cơ chế thu - phát riêng (Through-beam), sản phẩm tạo ra một luồng sáng hồng ngoại mạnh mẽ, cho phép phát hiện vật thể ở khoảng cách ấn tượng lên đến 40m. Đây là lựa chọn hàng đầu cho các hệ thống băng tải dài, kho bãi thông minh hoặc dây chuyền sản xuất công nghiệp nặng, nơi các cảm biến thông thường không thể đáp ứng được.

Điểm nổi bật của Omron E3JK-TN13

Tầm xa vượt trội: Khả năng phát hiện tới 40m giúp giảm thiểu số lượng thiết bị, tối ưu hóa chi phí lắp đặt và vận hành.
Độ bền chuẩn công nghiệp: Thiết kế vỏ nhựa cao cấp đạt chuẩn IP64, giúp thiết bị hoạt động ổn định ngay cả trong môi trường bụi bẩn và tia nước bắn.
Tùy biến linh hoạt: Tích hợp công tắc chuyển đổi Light-ON và Dark-ON, cho phép kỹ sư dễ dàng lập trình logic cho PLC mà không cần thay đổi phần cứng.
Tốc độ phản hồi cực nhanh: Với thời gian đáp ứng chỉ 1ms, E3JK-TN13 đảm bảo không bỏ sót bất kỳ sản phẩm nào trên dây chuyền tốc độ cao.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	E3JK-TN13 2M
Thương hiệu	Omron (Nhật Bản)
Kiểu phát hiện	Thu - phát riêng (Through-beam)
Loại ngõ ra (Output)	NPN
Chế độ hoạt động	Lựa chọn Light-ON / Dark-ON
Điện áp nguồn cấp	10...30VDC
Khoảng cách phát hiện tối đa	40m
Thời gian đáp ứng	1ms
Nguồn sáng	Hồng ngoại (Infrared)
Cấp bảo vệ	IP64
Chiều dài cáp kết nối	2m (Dây liền)
Nhiệt độ hoạt động	-25 đến 55°C
Kích thước	18 x 52 x 50 mm

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi sử dụng E3JK-TN13 trong sản xuất

Trang bị cảm biến quang Omron E3JK-TN13 mang lại những giá trị kinh tế và kỹ thuật vượt trội cho doanh nghiệp:

Tối ưu hóa năng suất: Loại bỏ các điểm nghẽn trong quy trình nhờ khả năng phát hiện chính xác và tốc độ phản hồi siêu tốc.
Tiết kiệm chi phí bảo trì: Thiết kế chống ngắn mạch và phân cực ngược giúp thiết bị hoạt động bền bỉ, giảm thiểu thời gian dừng máy (down-time) ngoài ý muốn.
Lắp đặt tinh gọn: Kích thước nhỏ gọn giúp dễ dàng tích hợp vào các khung máy sẵn có mà không chiếm nhiều diện tích.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Cố định thiết bị: Sử dụng giá đỡ chuyên dụng E39-L40 để lắp bộ phát và bộ thu đối diện nhau. Đảm bảo trục tia sáng giữa hai đầu phải thẳng hàng tuyệt đối.
Bước 2: Đấu nối điện: Kết nối dây cáp 2m vào nguồn DC (10-30V). Lưu ý đấu đúng cực âm (-) và dương (+) theo sơ đồ hướng dẫn của Omron để tránh hỏng hóc.
Bước 3: Căn chỉnh độ nhạy: Sử dụng biến trở điều chỉnh trên thân cảm biến để tinh chỉnh cho đến khi đèn chỉ báo trạng thái hoạt động đúng với vật thể cần phát hiện.
Bước 4: Cấu hình Logic: Chọn chế độ Light-ON hoặc Dark-ON tùy vào yêu cầu lập trình cho hệ thống điều khiển PLC.

Sản phẩm sử dụng chung với

Để đạt hiệu quả vận hành tối ưu, quý khách nên kết hợp E3JK-TN13 với:

Giá đỡ Omron: E39-L40 (Hỗ trợ căn chỉnh thu-phát cực kỳ chính xác).
Bộ nguồn tổ ong 24VDC chất lượng cao để duy trì điện áp ổn định cho hệ thống.
Bộ điều khiển PLC (Mitsubishi, Siemens, Omron...) để xử lý tín hiệu ngõ ra NPN.

Ứng dụng thực tế (Application)

Logistics & Kho bãi: Kiểm soát và phát hiện kiện hàng lớn trên các băng tải vận chuyển đường dài.
Công nghiệp Đóng gói: Đếm số lượng sản phẩm và phát hiện kẹt hàng trong dây chuyền tự động hóa.
Sản xuất Thực phẩm & Đồ uống: Phát hiện vật thể có độ phản xạ kém, vật mờ hoặc trong suốt.
An ninh công nghiệp: Tạo hàng rào quang điện bảo vệ an toàn tại các khu vực nguy hiểm trong nhà máy.

Câu hỏi thường gặp (FAQ)

1. Cảm biến E3JK-TN13 có phát hiện được vật thể màu đen không?: Có. Nhờ cơ chế thu - phát riêng, cảm biến không phụ thuộc vào độ phản xạ bề mặt, nên phát hiện cực tốt các vật màu đen hoặc vật hấp thụ ánh sáng mạnh.
2. Sự khác biệt giữa Light-ON và Dark-ON là gì?: Light-ON: Ngõ ra kích hoạt khi bộ thu nhận được ánh sáng. Dark-ON: Ngõ ra kích hoạt khi luồng sáng bị vật thể chắn lại.
3. Khoảng cách 40m có đạt được trong môi trường nhiều bụi không?: 40m là khoảng cách tối đa trong điều kiện tiêu chuẩn. Trong môi trường nhiều bụi hoặc sương mù, khoảng cách này có thể giảm xuống. Bạn nên căn chỉnh biến trở để tối ưu hóa.
4. Sản phẩm có khả năng chống nước không?: Với chuẩn IP64, sản phẩm chống bụi hoàn toàn và chống được các tia nước bắn. Tuy nhiên, không khuyến khích ngâm thiết bị trực tiếp trong nước.
5. Ngõ ra NPN thì kết nối với PLC Siemens như thế nào?: Bạn cần đấu nối theo kiểu Sink (Common V+). Nếu PLC của bạn chỉ nhận PNP, bạn sẽ cần sử dụng một Relay trung gian để chuyển đổi tín hiệu.
6. Tại sao đèn báo không sáng dù đã cấp nguồn?: Vui lòng kiểm tra lại nguồn cấp cho bộ phát và đảm bảo bộ thu đã được căn chỉnh thẳng hàng tuyệt đối với bộ phát.
7. Tôi có thể nối dài dây cáp hơn 2m không?: Có thể, nhưng bạn nên sử dụng dây bọc kim chống nhiễu để đảm bảo tín hiệu không bị sai lệch do khoảng cách xa.
8. E3JK-TN13 có dễ cài đặt cho kỹ thuật viên mới không?: Rất dễ. Chỉ cần tuân thủ sơ đồ đấu dây và căn chỉnh thẳng hàng giữa hai đầu thu-phát là có thể vận hành.
9. AUT VN có cung cấp giấy tờ CO/CQ không?: Có, AUT VN cam kết cung cấp đầy đủ chứng chỉ CO và CQ chính hãng cho mọi đơn hàng dự án.
10. Chính sách bảo hành tại AUT VN như thế nào?: Sản phẩm được bảo hành chính hãng theo tiêu chuẩn Omron. Quý khách vui lòng liên hệ hotline 0968.053.025 để được hỗ trợ nhanh nhất.

Cam Kết Chất Lượng và Dịch Vụ tại AUT VN

Khi mua hàng tại AUT VN, quý khách hoàn toàn yên tâm với:

Hàng chính hãng Omron 100% - Phát hiện hàng giả đền gấp đôi.
Hỗ trợ kỹ thuật chuyên sâu, tư vấn giải pháp tự động hóa miễn phí.
Xuất hóa đơn VAT đầy đủ, giao hàng hỏa tốc toàn quốc.
Giá cả cạnh tranh, chiết khấu hấp dẫn cho đại lý và dự án.
