Omron E3JK-TN14 khác gì với dòng cảm biến phản xạ gương?

E3JK-TN14 là loại thu-phát riêng, cần 2 thiết bị đối diện nhau, cho tầm xa lớn hơn và ổn định hơn trong môi trường bụi bẩn.

Cảm biến này có phát hiện được vật thể trong suốt không?

Sản phẩm tối ưu cho vật thể mờ đục. Với vật thể trong suốt, bạn nên sử dụng dòng cảm biến chuyên dụng.

Đầu ra NPN có dùng được cho PLC Siemens không?

Có, tuy nhiên nếu PLC yêu cầu PNP, bạn cần sử dụng thêm relay trung gian.

Chuẩn IP64 nghĩa là gì?

Chống bụi hoàn toàn và chống nước bắn từ mọi hướng.

Tôi có thể tăng khoảng cách phát hiện quá 5m không?

Không, 5m là giới hạn để đảm bảo độ chính xác và ổn định của tín hiệu.

Sản phẩm có bao gồm bộ khuếch đại không?

Có, thiết bị đã tích hợp sẵn bộ khuếch đại (Built-in amplifier).

Làm sao để biết cảm biến đã được căn chỉnh đúng?

Quan sát đèn LED chỉ báo trên bộ thu, đèn sẽ thay đổi trạng thái khi nhận được tia sáng.

Cáp 2M có thể nối dài thêm không?

Có, nên sử dụng dây bọc kim chống nhiễu khi nối dài.

Omron E3JK-TN14 có bảo hành bao lâu?

Bảo hành chính hãng theo tiêu chuẩn Omron thông qua AUT VN.

Chế độ Light-ON và Dark-ON khác nhau thế nào?

Light-ON xuất tín hiệu khi không bị chắn sáng, Dark-ON xuất tín hiệu khi bị vật thể chắn ngang.

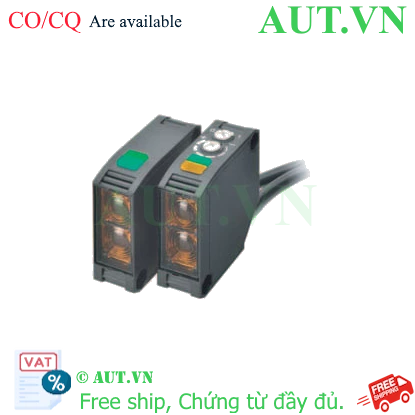

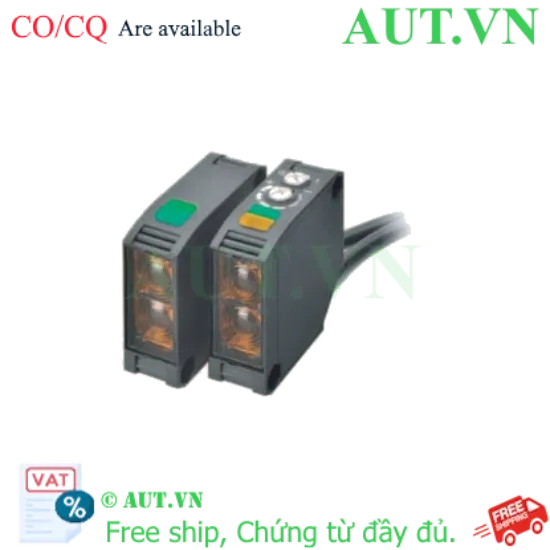

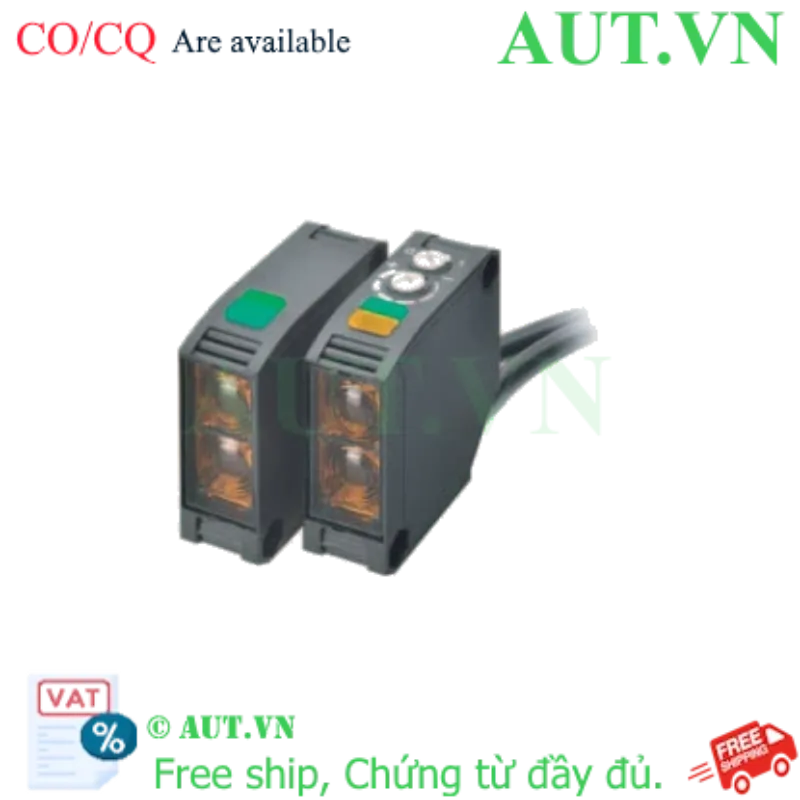

Cảm biến quang Omron E3JK-TN14 2M | Thu Phát Riêng 5m, Ngõ ra NPN, Chống Nước IP64 - AUT VN

Tầm xa vượt trội: Công nghệ thu-phát riêng biệt (Through-beam) cho khoảng cách nhận diện chính xác lên đến 5m.
Kết nối linh hoạt: Đầu ra NPN, điện áp hoạt động ổn định từ 10-30VDC, dễ dàng tích hợp với mọi dòng PLC công nghiệp.
Tiêu chuẩn bền bỉ: Vỏ bảo vệ chuẩn IP64 chống bụi và tia nước, vận hành ổn định trong môi trường nhà xưởng khắc nghiệt.
Phản hồi siêu tốc: Thời gian đáp ứng cực nhanh ≤ 1ms, tối ưu cho các dây chuyền sản xuất và đóng gói tốc độ cao.

nhà chế tạo: Omron

SKU: E3JK-TN14 2M

Tải xuống mẫu

Giá cũ: 1.348.200 ₫

Giá bán: 1.078.560 ₫

Số lượng:

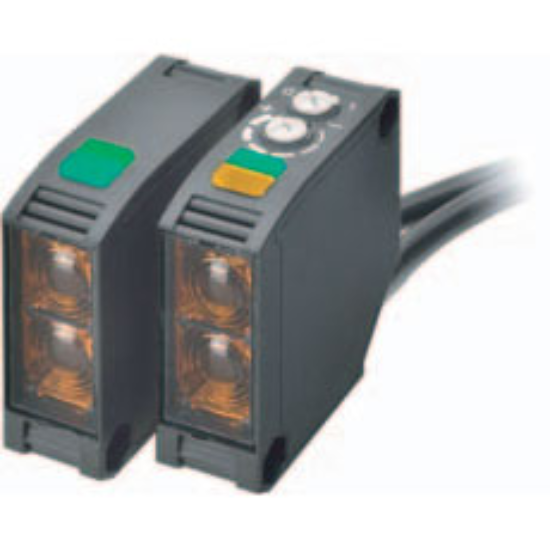

Giới thiệu về Cảm biến quang điện Omron E3JK-TN14 2M

Trong các hệ thống tự động hóa công nghiệp hiện đại, việc kiểm soát vật thể chính xác ở khoảng cách xa là yếu tố sống còn để đảm bảo hiệu suất và an toàn vận hành. Cảm biến quang điện Omron E3JK-TN14 2M là giải pháp tối ưu, sử dụng cơ chế thu-phát riêng biệt (Through-beam) giúp loại bỏ hoàn toàn nhiễu môi trường và tăng cường độ tin cậy tuyệt đối khi phát hiện vật cản. Sản phẩm được phân phối chính hãng bởi AUT VN, cam kết mang lại sự ổn định và bền bỉ cho mọi dây chuyền sản xuất.

Điểm nổi bật của Omron E3JK-TN14

Khả năng phát hiện tầm xa: Với khoảng cách lên đến 5 mét, sản phẩm là lựa chọn số 1 cho các băng tải khổ lớn, kho bãi hoặc hệ thống kiểm soát ra vào.
Tùy biến logic linh hoạt: Tích hợp công tắc chuyển đổi giữa chế độ Light-ON và Dark-ON, cho phép kỹ sư tùy chỉnh tín hiệu đầu ra phù hợp với logic điều khiển của PLC mà không cần thay đổi đấu nối.
Thiết kế chuẩn công nghiệp: Đạt chuẩn bảo vệ IP64, chịu được bụi bẩn và tia nước, hoạt động bền bỉ trong dải nhiệt độ khắc nghiệt từ -25°C đến 55°C.
Tốc độ xử lý tức thời: Thời gian phản hồi ≤ 1ms giúp hệ thống phản ứng ngay lập tức, giảm thiểu sai sót trong các tác vụ đóng gói, phân loại sản phẩm tốc độ cao.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết đặc tính
Model	E3JK-TN14 2M
Loại cảm biến	Thu-phát riêng (Through-beam)
Khoảng cách phát hiện	Tối đa 5 mét
Điện áp nguồn cấp	10 - 30 VDC
Kiểu đầu ra (Output)	NPN (Sinking)
Chế độ vận hành	Lựa chọn Light-ON / Dark-ON
Thời gian đáp ứng	≤ 1ms
Tiêu chuẩn bảo vệ	IP64
Chiều dài cáp	2 Mét

Lợi ích khi đầu tư Omron E3JK-TN14 cho hệ thống

Khi lựa chọn Omron E3JK-TN14, quý khách không chỉ mua một thiết bị cảm biến mà là đầu tư vào sự ổn định của cả hệ thống vận hành:

Triệt tiêu thời gian dừng máy (Downtime): Nhờ độ bền chuẩn công nghiệp và mạch bảo vệ chống ngược cực, thiết bị hạn chế tối đa các sự cố hư hỏng vặt.
Nâng cao năng suất tự động hóa: Thay thế hoàn toàn việc kiểm tra thủ công bằng hệ thống nhận diện tự động với độ chính xác tuyệt đối.
Tối ưu chi phí bảo trì: Thiết kế đơn giản, dễ dàng lắp đặt và thay thế, giúp giảm chi phí vận hành dài hạn cho doanh nghiệp.

Hướng dẫn lắp đặt và vận hành (How-to)

Để cảm biến E3JK-TN14 hoạt động với hiệu suất cao nhất, hãy thực hiện theo các bước sau:

Căn chỉnh trục quang: Lắp đặt bộ phát (Emitter) và bộ thu (Receiver) đối diện nhau. Quan sát đèn chỉ báo trên bộ thu để điều chỉnh sao cho tia sáng đi thẳng và chính xác nhất.
Đấu nối dây dẫn: Cấp nguồn 10-30VDC theo sơ đồ chuẩn: Dây Nâu (+), Dây Xanh dương (-), Dây Đen (Tín hiệu Output NPN).
Thiết lập chế độ: Gạt công tắc sang Light-ON (kích hoạt khi có ánh sáng) hoặc Dark-ON (kích hoạt khi bị chắn sáng) tùy theo yêu cầu logic của hệ thống.
Kiểm tra vận hành: Đưa vật thể cắt ngang tia sáng để kiểm tra tín hiệu phản hồi về PLC hoặc bộ điều khiển trung tâm.

Sản phẩm sử dụng kết hợp

Để tối ưu hóa việc cố định và căn chỉnh tia sáng chính xác tuyệt đối, AUT VN khuyên dùng kèm với Giá đỡ cảm biến E39-L40. Phụ kiện này giúp việc điều chỉnh góc độ trở nên linh hoạt, tránh rung lắc trong quá trình máy vận hành.

Ứng dụng thực tế của sản phẩm

Cảm biến Omron E3JK-TN14 được tin dùng trong nhiều lĩnh vực công nghiệp trọng điểm:

Ngành đóng gói & Thực phẩm: Đếm sản phẩm trên băng tải, phát hiện chai lọ bị kẹt hoặc thiếu hụt.
Logistics & Kho vận: Kiểm soát luồng hàng hóa, nhận diện vị trí pallet tại các kho phân loại tự động.
An toàn công nghiệp: Tạo rào chắn ánh sáng an toàn, cảnh báo dừng máy khi có người/vật xâm nhập vùng nguy hiểm.
Hệ thống cửa tự động: Làm cảm biến chống kẹt, đảm bảo an toàn cho người sử dụng tại các cửa công nghiệp.

Câu hỏi thường gặp (FAQ)

Q1: Omron E3JK-TN14 khác gì với dòng cảm biến phản xạ gương?
A: E3JK-TN14 là loại thu-phát riêng (cần 2 thiết bị đối diện). Nó cung cấp khoảng cách phát hiện xa hơn, ổn định hơn và ít bị ảnh hưởng bởi bụi bẩn hơn so với loại phản xạ gương.
Q2: Cảm biến này có phát hiện được vật thể trong suốt như thủy tinh?
A: Sản phẩm được tối ưu cho vật thể mờ đục. Với vật thể trong suốt, tia sáng có thể xuyên qua gây sai số. Bạn nên liên hệ AUT VN để được tư vấn dòng chuyên dụng cho vật trong suốt.
Q3: Đầu ra NPN là gì và có dùng được cho PLC Siemens không?
A: NPN là đầu ra cực âm (Sinking). Hầu hết PLC Siemens đều hỗ trợ, nhưng nếu PLC của bạn yêu cầu đầu ra PNP (Sourcing), bạn cần sử dụng thêm một relay trung gian để chuyển đổi.
Q4: Chuẩn IP64 có ý nghĩa gì trong môi trường nhà xưởng?
A: IP64 nghĩa là thiết bị chống bụi hoàn toàn và chống nước bắn từ mọi hướng, rất phù hợp cho các môi trường sản xuất có bụi bẩn hoặc thường xuyên lau chùi bằng nước.
Q5: Tôi có thể lắp đặt khoảng cách xa hơn 5m không?
A: 5m là khoảng cách tối đa để đảm bảo độ chính xác. Nếu lắp xa hơn, tín hiệu sẽ bị suy giảm, dẫn đến tình trạng chập chờn hoặc không nhận diện được vật thể.
Q6: Sản phẩm có cần mua thêm bộ khuếch đại (Amplifier) không?
A: Không. E3JK-TN14 đã tích hợp sẵn bộ khuếch đại bên trong (Built-in amplifier), bạn chỉ cần cấp nguồn và đấu nối đầu ra.
Q7: Làm thế nào để biết tôi đã căn chỉnh tia sáng đúng?
A: Hãy quan sát đèn LED chỉ báo trên bộ thu. Khi tia sáng từ bộ phát chạm tới, đèn sẽ thay đổi trạng thái (Sáng/Tắt tùy theo chế độ Light-ON/Dark-ON).
Q8: Tôi có thể nối dài dây cáp 2M không?
A: Có, bạn có thể nối dài. Tuy nhiên, AUT VN khuyên dùng dây dẫn bọc kim chống nhiễu để tránh suy giảm tín hiệu khi kéo dài khoảng cách.
Q9: Chính sách bảo hành của Omron E3JK-TN14 tại AUT VN như thế nào?
A: Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Omron. AUT VN hỗ trợ kỹ thuật chi tiết trong suốt quá trình lắp đặt và vận hành.
Q10: Khi nào nên dùng chế độ Light-ON và khi nào dùng Dark-ON?
A: Dùng Light-ON khi bạn muốn tín hiệu xuất ra khi tia sáng KHÔNG bị chắn. Dùng Dark-ON khi bạn muốn tín hiệu xuất ra khi có vật thể CHẮN ngang tia sáng.
