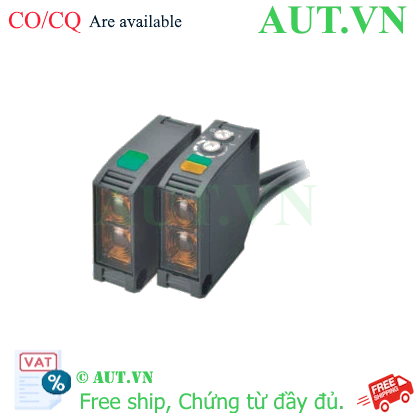

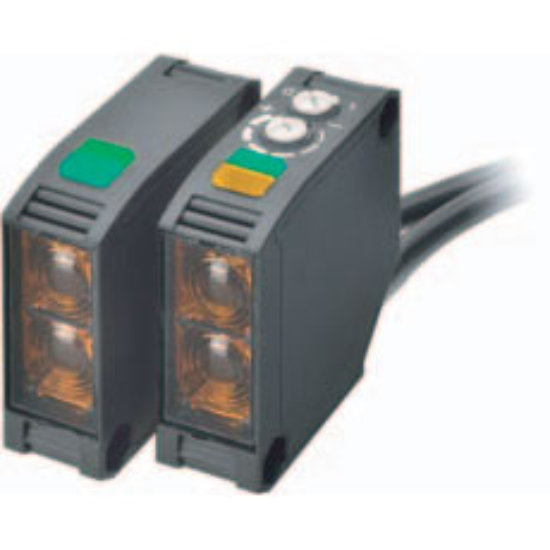

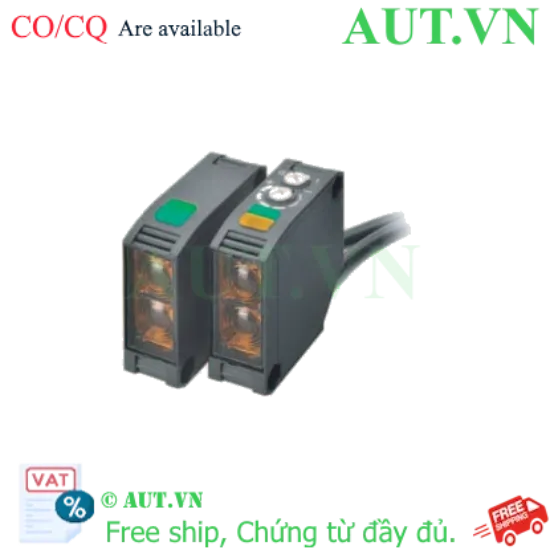

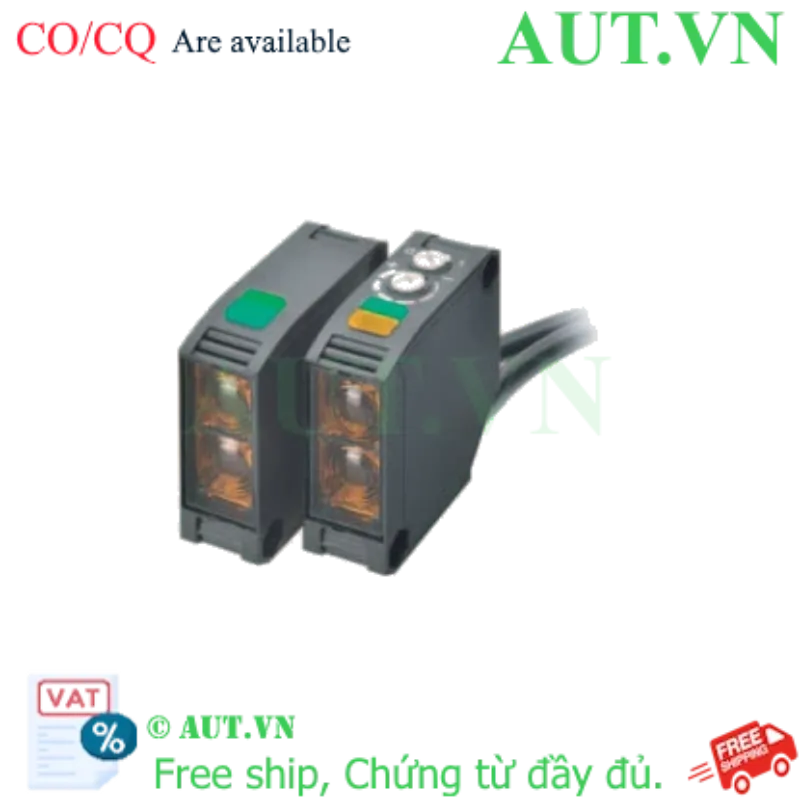

Cảm biến quang Omron E3JK-TP13 2M | Thu phát riêng 40m, Ngõ ra PNP, IP64

Khoảng cách phát hiện vượt trội: Công nghệ thu-phát riêng biệt (Through-beam) cho phép nhận diện vật thể lên đến 40m.
Ngõ ra PNP chuẩn công nghiệp: Tương thích hoàn hảo với các dòng PLC phổ biến như Siemens, Mitsubishi, Omron.
Độ bền bỉ cực cao: Tiêu chuẩn IP64 giúp chống bụi và tia nước bắn, hoạt động ổn định trong môi trường nhà xưởng khắc nghiệt.
Điều khiển linh hoạt: Hỗ trợ chuyển đổi chế độ Light-ON/Dark-ON và tinh chỉnh độ nhạy bằng núm vặn chuyên dụng.

nhà chế tạo: Omron

SKU: E3JK-TP13 2M

Tải xuống mẫu

Giá cũ: 1.568.700 ₫

Giá bán: 1.254.960 ₫

1. Giới thiệu về Cảm biến quang Omron E3JK-TP13 2M

Trong các hệ thống tự động hóa quy mô lớn, việc kiểm soát vật thể ở khoảng cách xa đòi hỏi một thiết bị có cường độ ánh sáng mạnh, độ chính xác tuyệt đối và khả năng chống nhiễu cao. Cảm biến quang Omron E3JK-TP13 2M chính là giải pháp hàng đầu cho bài toán này. Với thiết kế thu-phát riêng biệt (Through-beam), sản phẩm cho phép phát hiện vật cản chính xác ở khoảng cách kỷ lục lên đến 40 mét.

Sản phẩm được phân phối chính hãng bởi AUT VN, đảm bảo đầy đủ tiêu chuẩn chất lượng khắt khe từ Omron Nhật Bản, mang lại sự tin cậy tuyệt đối cho các dây chuyền sản xuất tự động hóa hiện đại.

2. Điểm nổi bật của Omron E3JK-TP13

Công nghệ luồng sáng tập trung: Sử dụng tia sáng cường độ cao, đảm bảo tín hiệu truyền dẫn ổn định ngay cả trong không gian rộng lớn hoặc môi trường có nhiều bụi bẩn.
Thiết kế bền bỉ: Vỏ ngoài được chế tạo từ vật liệu chịu va đập, chống ăn mòn, phù hợp cho cả môi trường sản xuất nặng.
Tinh chỉnh độ nhạy linh hoạt: Tích hợp núm vặn (Sensitivity adjustment) giúp kỹ sư vận hành dễ dàng thiết lập ngưỡng nhận diện vật thể mà không cần thay thế thiết bị.
An toàn tối đa: Tích hợp mạch bảo vệ chống ngắn mạch, giúp ngăn ngừa hư hỏng hệ thống khi xảy ra sự cố đấu nối điện.

3. Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết thông số
Model	E3JK-TP13 2M
Phương pháp phát hiện	Thu-phát riêng biệt (Through-beam)
Khoảng cách phát hiện	Tối đa 40m
Điện áp nguồn cấp	12 đến 24 VDC (Dải hoạt động 10-30VDC)
Kiểu ngõ ra (Output)	PNP (Sourcing output)
Chế độ hoạt động	Lựa chọn Light-ON / Dark-ON
Thời gian đáp ứng	1ms
Tiêu chuẩn bảo vệ	IP64 (Chống bụi và nước bắn)
Nhiệt độ môi trường	-25 đến 55°C
Chiều dài cáp kết nối	2 mét

4. Lợi ích khi sử dụng Omron E3JK-TP13

Tối ưu hóa chi phí vận hành: Giảm thiểu thời gian dừng máy (downtime) nhờ độ bền linh kiện cực cao và ít lỗi vặt.
Nâng cao năng suất: Độ chính xác tuyệt đối giúp loại bỏ sai sót trong việc đếm sản phẩm hoặc kiểm soát vị trí trên các băng tải dài.
Triển khai hệ thống dễ dàng: Ngõ ra PNP tiêu chuẩn giúp kết nối nhanh chóng, tương thích với hầu hết các bộ điều khiển PLC công nghiệp hiện nay.

5. Hướng dẫn lắp đặt và vận hành (How-to)

Bước 1: Căn chỉnh trục quang: Lắp đặt bộ phát và bộ thu đối diện nhau trên một đường thẳng tuyệt đối. Quan sát đèn LED chỉ thị và điều chỉnh góc cho đến khi tín hiệu đạt mức ổn định nhất.
Bước 2: Đấu nối nguồn điện: Kết nối nguồn DC (12-24V) đúng cực. Lưu ý với ngõ ra PNP, tải cần được kết nối giữa chân ngõ ra và cực âm (0V).
Bước 3: Thiết lập logic điều khiển: Gạt công tắc chọn chế độ Light-ON (tín hiệu ON khi tia sáng thông suốt) hoặc Dark-ON (tín hiệu ON khi vật cản chặn tia sáng).
Bước 4: Tối ưu độ nhạy: Sử dụng núm vặn trên thân máy để điều chỉnh ngưỡng phát hiện, đảm bảo thiết bị không bị báo giả do bụi bẩn hoặc nhiễu môi trường.

6. Sản phẩm sử dụng chung và phụ kiện đề xuất

Để hệ thống hoạt động đồng bộ và đạt hiệu suất cao nhất, AUT VN khuyến nghị sử dụng kèm:

Bộ nguồn Switching 24V DC: Cung cấp nguồn điện sạch, ổn định cho cảm biến.
Giá đỡ cảm biến E39-L40: Giúp cố định thiết bị chắc chắn, tránh rung lắc làm lệch trục quang.
Bộ điều khiển PLC: Siemens S7-1200 hoặc Mitsubishi FX Series để tiếp nhận tín hiệu PNP.

7. Ứng dụng thực tế của sản phẩm

Kho vận & Logistics: Đếm thùng hàng, pallet trên các băng tải dài (10m-40m).
Quản lý bãi đỗ xe: Nhận diện phương tiện ra vào cổng tự động tại các bãi đỗ xe rộng.
Sản xuất vật liệu nặng: Kiểm soát vị trí phôi thép, gỗ hoặc các vật liệu cồng kềnh trong dây chuyền.
An ninh nhà xưởng: Thiết lập hàng rào quang học cảnh báo xâm nhập tại các khu vực cửa ra vào rộng.

8. FAQ - Câu hỏi thường gặp về Omron E3JK-TP13

Câu 1: Tại sao E3JK-TP13 có thể phát hiện xa tới 40m?
Trả lời: Nhờ cơ chế thu-phát riêng biệt (Through-beam), bộ phát tạo ra luồng sáng tập trung cường độ mạnh truyền trực tiếp đến bộ thu, giúp đạt tầm xa vượt trội so với các dòng phản xạ gương.
Câu 2: Tôi nên chọn ngõ ra PNP hay NPN?
Trả lời: Nếu bạn sử dụng PLC chuẩn châu Âu (như Siemens), hãy chọn PNP. Nếu dùng các dòng PLC chuẩn Nhật/Mỹ cũ, hãy cân nhắc chọn NPN.
Câu 3: Cảm biến có hoạt động tốt trong môi trường nhiều bụi không?
Trả lời: Có, sản phẩm đạt chuẩn IP64 chống bụi. Tuy nhiên, để duy trì hiệu suất 40m, bạn nên vệ sinh mặt kính định kỳ.
Câu 4: Tôi có cần mua thêm gương phản xạ không?
Trả lời: Không. Đây là dòng thu-phát tách rời, bạn cần lắp đặt một cặp bộ phát và bộ thu đối diện nhau.
Câu 5: Sự khác biệt giữa Light-ON và Dark-ON là gì?
Trả lời: Light-ON sẽ xuất tín hiệu khi tia sáng truyền thông suốt; Dark-ON sẽ xuất tín hiệu khi tia sáng bị vật thể chặn lại.
Câu 6: Tiêu chuẩn IP64 có ý nghĩa gì trong công nghiệp?
Trả lời: Nó có nghĩa là thiết bị được bảo vệ hoàn toàn khỏi bụi và chống được các tia nước bắn từ mọi hướng.
Câu 7: Làm sao để kiểm tra cảm biến có đang hoạt động hay không?
Trả lời: Hãy quan sát đèn LED chỉ thị trên thân máy để xác nhận trạng thái thu/phát và tín hiệu ngõ ra.
Câu 8: Thời gian đáp ứng 1ms có nhanh không?
Trả lời: Rất nhanh, hoàn toàn đáp ứng được các băng tải di chuyển tốc độ cao mà không bị bỏ sót vật thể.
Câu 9: Điện áp hoạt động chính xác là bao nhiêu?
Trả lời: Thiết bị hoạt động tốt nhất trong dải 12-24 VDC, nhưng có thể chịu được dải rộng từ 10-30VDC.
Câu 10: Mua hàng tại AUT VN có được bảo hành không?
Trả lời: Có, tất cả sản phẩm tại AUT VN đều là hàng chính hãng Omron, được bảo hành đầy đủ theo tiêu chuẩn nhà sản xuất.
