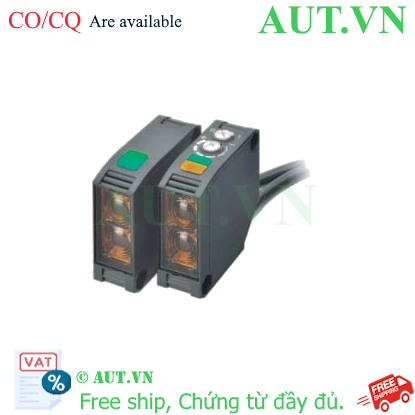

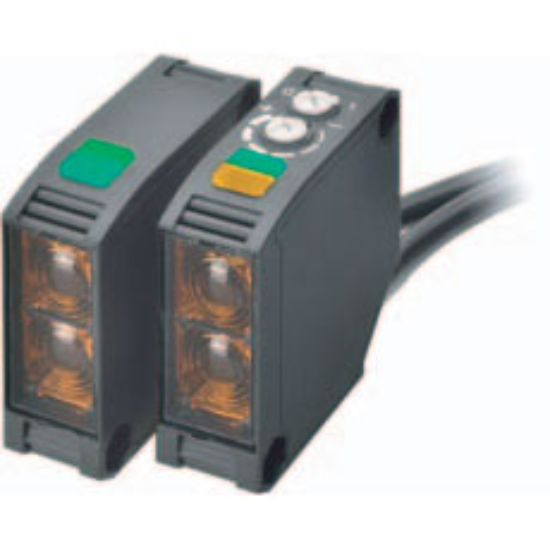

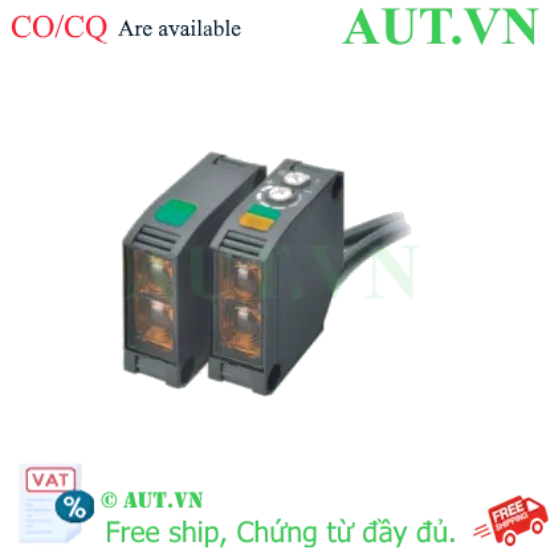

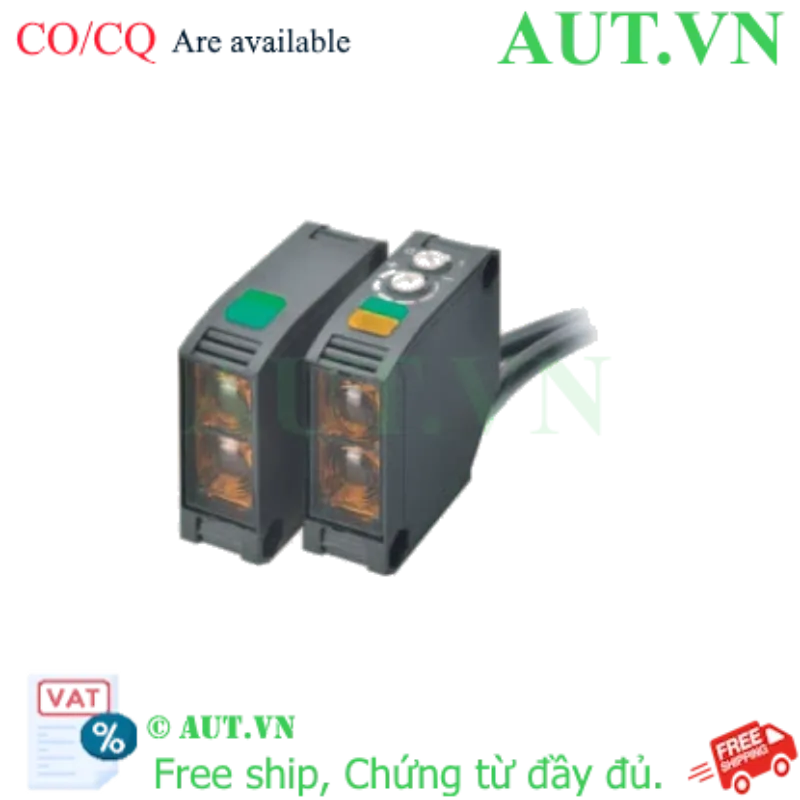

1. Giới thiệu về Cảm biến quang điện Omron E3JK-TP14 2M
Trong các hệ thống tự động hóa hiện đại, việc phát hiện vật thể chính xác là yếu tố then chốt để đảm bảo năng suất và an toàn. Cảm biến quang điện Omron E3JK-TP14 2M là giải pháp cảm biến thu-phát riêng (Through-beam) cao cấp, được thiết kế để hoạt động bền bỉ trong môi trường công nghiệp nặng. Với khả năng truyền tín hiệu ổn định ở khoảng cách xa lên đến 5m và tiêu chuẩn bảo vệ nghiêm ngặt, sản phẩm này giúp doanh nghiệp loại bỏ hoàn toàn các sai sót trong việc đếm sản phẩm hoặc giám sát dây chuyền. Hiện nay, sản phẩm được phân phối chính hãng bởi AUT VN, cam kết chất lượng vượt trội và hỗ trợ kỹ thuật chuyên sâu.
2. Điểm nổi bật vượt trội
- Độ tin cậy tuyệt đối: Nhờ cơ chế tách biệt hoàn toàn bộ phát (Emitter) và bộ thu (Receiver), E3JK-TP14 loại bỏ hiện tượng nhiễu phản xạ từ bề mặt vật thể, đảm bảo tín hiệu luôn chuẩn xác.
- Phạm vi giám sát rộng: Khoảng cách phát hiện lên đến 5 mét, lý tưởng cho các băng tải khổ lớn, kho hàng hoặc các khu vực cần giám sát diện rộng.
- Kết nối PLC dễ dàng: Ngõ ra PNP chuẩn giúp kết nối trực tiếp với các bộ điều khiển PLC mà không cần module chuyển đổi phức tạp, giúp tiết kiệm chi phí đầu tư.
- Vỏ bảo vệ IP64: Khả năng chống bụi tuyệt đối và chịu được nước bắn, giúp thiết bị hoạt động ổn định trong môi trường nhiều bụi mịn hoặc độ ẩm cao.
- Tùy biến logic nhanh chóng: Công tắc Light-ON/Dark-ON cho phép kỹ thuật viên thay đổi trạng thái ngõ ra ngay lập tức mà không cần can thiệp vào lập trình phần mềm.
3. Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật | Chi tiết (Specification) |
| Model | E3JK-TP14 2M |
| Loại cảm biến | Thu-phát riêng (Through-beam) |
| Khoảng cách phát hiện | 5m |
| Điện áp nguồn | 10-30 VDC |
| Loại ngõ ra (Output) | PNP |
| Chế độ vận hành | Light-ON / Dark-ON (Có thể lựa chọn) |
| Nguồn sáng | LED hồng ngoại (Infrared LED) |
| Thời gian đáp ứng | Tối đa 1ms |
| Cấp bảo vệ | IP64 |
| Nhiệt độ hoạt động | -25 đến 55°C |
| Chiều dài cáp | 2 mét |
Nguồn tham khảo: Omron Industrial Automation
4. Lợi ích khi sử dụng Omron E3JK-TP14 2M
- Tối ưu hóa năng suất: Đảm bảo việc đếm sản phẩm và phát hiện vật cản chính xác 100%, giảm thiểu tỷ lệ lỗi và dừng máy đột ngột.
- Giảm chi phí bảo trì: Nhờ chuẩn IP64 và linh kiện cao cấp từ Omron, tuổi thọ thiết bị kéo dài, giảm thiểu các sự cố hỏng hóc do môi trường.
- Triển khai nhanh chóng: Thiết kế chuẩn hóa giúp kỹ thuật viên lắp đặt và căn chỉnh trục quang dễ dàng, rút ngắn thời gian downtime.
- An tâm tuyệt đối cùng AUT VN: Sản phẩm chính hãng đi kèm chế độ bảo hành uy tín và đội ngũ chuyên gia am hiểu về tự động hóa luôn sẵn sàng hỗ trợ.
5. Hướng dẫn lắp đặt và vận hành (How-to)
- Lắp đặt cơ khí: Gắn bộ phát (Emitter) và bộ thu (Receiver) đối diện nhau. Sử dụng giá đỡ chuyên dụng để đảm bảo hai thiết bị nằm trên cùng một trục thẳng.
- Đấu nối điện: Kết nối theo sơ đồ màu dây: Dây Nâu (V+), Dây Xanh (0V), Dây Đen (Ngõ ra PNP). Đảm bảo nguồn cấp ổn định từ 10-30VDC.
- Căn chỉnh trục quang: Điều chỉnh vị trí bộ thu cho đến khi đèn LED chỉ báo tín hiệu sáng ổn định (trạng thái không có vật cản).
- Cấu hình Logic: Gạt công tắc sang Light-ON nếu muốn ngõ ra kích hoạt khi có tia sáng, hoặc Dark-ON nếu muốn kích hoạt khi vật thể chắn tia sáng.
- Kiểm tra thực tế: Cho vật thể chạy qua giữa bộ thu-phát và kiểm tra tín hiệu phản hồi tại PLC hoặc Relay để đảm bảo cảm biến hoạt động đúng yêu cầu.
6. Sản phẩm thường sử dụng chung
- Giá đỡ cảm biến E39-L40: Giúp cố định chắc chắn và căn chỉnh trục quang chính xác hơn.
- Bộ nguồn DC 24V công nghiệp: Cung cấp nguồn điện sạch, ổn định cho cảm biến và hệ thống điều khiển.
- Relay trung gian: Dùng để cách ly tín hiệu hoặc điều khiển các tải công suất lớn như động cơ, van điện từ.
7. Ứng dụng thực tế (Application)
Cảm biến quang điện Omron E3JK-TP14 2M được ứng dụng rộng rãi trong:
- Hệ thống băng tải: Phát hiện sản phẩm, cảnh báo kẹt hàng, hoặc đếm số lượng sản phẩm đi qua trong dây chuyền sản xuất.
- Ngành đóng gói: Kiểm soát vị trí phôi, đảm bảo sản phẩm nằm đúng vị trí trước khi đóng seal hoặc dán nhãn.
- An toàn công nghiệp: Lắp đặt tại các cửa ra vào, cổng barrier để phát hiện vật cản, tránh tai nạn kẹp trong máy móc.
- Cánh tay Robot: Xác định điểm dừng chính xác của phôi hoặc vị trí robot trong quy trình lắp ráp tự động.
8. FAQ - Câu hỏi thường gặp
Q1: Cảm biến E3JK-TP14 2M có hoạt động được trong môi trường ẩm ướt không?
A: Có, với chuẩn IP64, thiết bị chống bụi hoàn toàn và chống nước bắn, phù hợp với hầu hết môi trường xưởng sản xuất. Tuy nhiên, không nên ngâm thiết bị trực tiếp trong nước.
Q2: Sự khác biệt chính giữa ngõ ra PNP và NPN là gì?
A: PNP xuất tín hiệu mức cao (V+), thường dùng cho PLC chuẩn Châu Âu. NPN xuất tín hiệu mức thấp (0V), phổ biến với PLC Nhật Bản. Bạn cần kiểm tra kỹ đầu vào PLC để chọn đúng loại.
Q3: Tôi có thể lắp cảm biến này ở khoảng cách 1m hay 2m không?
A: Hoàn toàn được. 5m là khoảng cách tối đa, bạn có thể lắp ở bất kỳ khoảng cách nào ngắn hơn miễn là bộ thu và phát thẳng hàng.
Q4: Làm sao để biết cảm biến đang hoạt động bình thường?
A: Quan sát đèn LED chỉ báo trên bộ thu. Khi không có vật cản và căn chỉnh đúng, đèn sẽ sáng (hoặc tắt tùy chế độ Light/Dark). Khi có vật cản, trạng thái đèn sẽ thay đổi ngay lập tức.
Q5: Cảm biến có phát hiện được vật thể trong suốt như kính không?
A: Dòng E3JK được tối ưu cho vật thể đục. Tia hồng ngoại có thể xuyên qua vật trong suốt khiến cảm biến không nhận diện được. Hãy liên hệ AUT VN để được tư vấn dòng chuyên dụng cho vật trong suốt.
Q6: Tôi có thể nối dài dây cáp quá 2m không?
A: Có thể, nhưng để tránh nhiễu tín hiệu, AUT VN khuyên bạn nên dùng dây bọc kim (shielded cable) và đi dây trong ống luồn riêng biệt.
Q7: Thời gian đáp ứng 1ms có ý nghĩa gì?
A: Nó cho phép cảm biến phát hiện các vật thể di chuyển với tốc độ rất cao trên băng tải mà không bị bỏ sót, đảm bảo độ chính xác tuyệt đối cho dây chuyền tốc độ lớn.
Q8: Tại sao nên mua sản phẩm này tại AUT VN?
A: AUT VN cam kết cung cấp hàng chính hãng Omron, đầy đủ CO/CQ, giá cạnh tranh và hỗ trợ kỹ thuật chuyên sâu giúp bạn tối ưu hóa hệ thống.
Q9: Nếu đèn chỉ báo không sáng dù đã cấp nguồn, tôi cần kiểm tra gì?
A: Kiểm tra 1: Điện áp nguồn (phải là 10-30VDC); 2: Trục quang giữa bộ thu và phát có bị lệch không; 3: Có vật cản nào đang chắn cố định giữa hai thiết bị không.
Q10: Việc thay đổi Light-ON sang Dark-ON có làm hỏng cảm biến không?
A: Không, đây là tính năng thiết kế sẵn. Bạn chỉ cần gạt công tắc và điều chỉnh lại logic trong chương trình PLC là xong.
