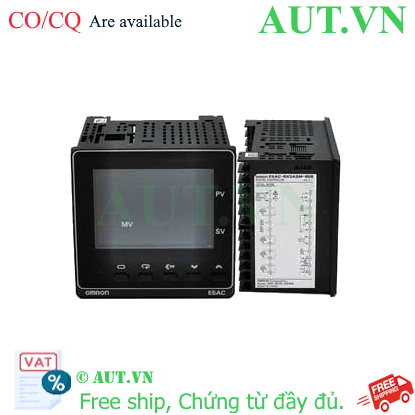

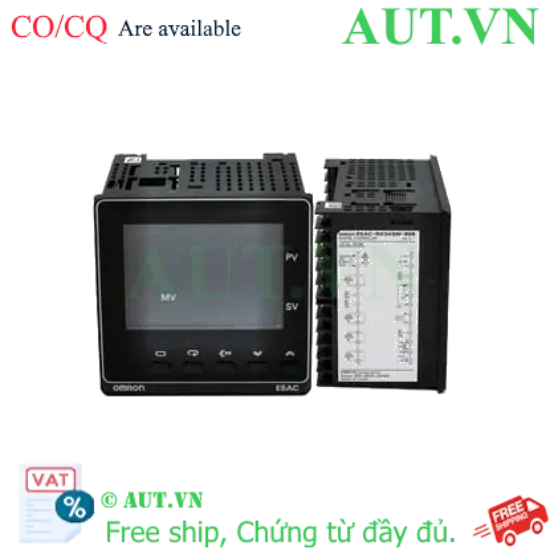

Đồng Hồ Nhiệt Omron E5AC-QX3DSM-810 - Điều Khiển PID Chính Xác, Ngõ Ra SSR, Truyền Thông RS-485 | AUT VN

Model: E5AC-QX3DSM-810 (Omron chính hãng)
Công nghệ điều khiển: Thuật toán 2-PID tiên tiến, triệt tiêu vọt lố, duy trì nhiệt độ tuyệt đối ổn định.
Ngõ ra: Điều khiển SSR (Voltage Output) giúp đóng ngắt tần số cao, tăng tuổi thọ hệ thống.
Truyền thông: Tích hợp RS-485 (Modbus RTU) hỗ trợ giám sát và điều khiển từ xa qua PLC/HMI.
Nguồn cấp: 24VAC / 24VDC an toàn, chống nhiễu, phù hợp mọi tủ điện công nghiệp.
Kích thước: 96x96mm (Chuẩn DIN), dễ dàng lắp đặt và thay thế.

nhà chế tạo: Omron

SKU: E5AC-QX3DSM-810

Tải xuống mẫu

Giá cũ: 3.606.750 ₫

Giá bán: 2.885.400 ₫

Số lượng:

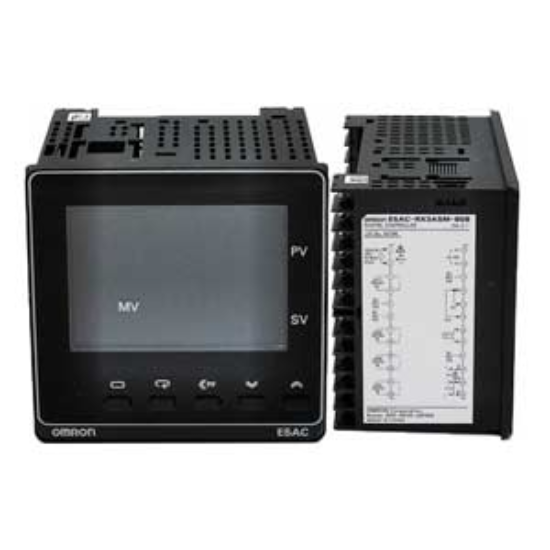

Giới thiệu Bộ điều khiển nhiệt độ Omron E5AC-QX3DSM-810

Đồng hồ nhiệt Omron E5AC-QX3DSM-810 là giải pháp điều khiển nhiệt độ kỹ thuật số cao cấp thuộc dòng E5AC danh tiếng, được thiết kế để đáp ứng những tiêu chuẩn khắt khe nhất trong công nghiệp. Không chỉ đơn thuần là thiết bị hiển thị, E5AC-QX3DSM-810 đóng vai trò là "bộ não" điều phối nhiệt độ với độ chính xác cực cao. Nhờ ứng dụng thuật toán PID hiện đại, sản phẩm giúp loại bỏ sai số, đảm bảo chất lượng sản phẩm đầu ra đồng nhất và giảm thiểu tối đa tỷ lệ phế phẩm trong quy trình sản xuất của doanh nghiệp.

Điểm nổi bật vượt trội của Omron E5AC-QX3DSM-810

Kiểm soát nhiệt độ tinh vi: Sử dụng công nghệ 2-PID giúp hệ thống đạt nhiệt độ cài đặt nhanh chóng, duy trì ổn định tuyệt đối và triệt tiêu hiện tượng vọt lố (overshoot).
Khả năng tương thích đa dạng: Hỗ trợ hầu hết các loại cảm biến phổ biến như cặp nhiệt điện (Type K, J, N, E...) và cảm biến nhiệt điện trở (Pt100), cùng các tín hiệu analog (4-20mA, 0-10V).
Số hóa quản lý với RS-485: Tích hợp cổng truyền thông RS-485 chuẩn Modbus, cho phép kết nối chuỗi nhiều thiết bị về PLC hoặc máy tính để giám sát tập trung, tối ưu hóa vận hành.
Độ bền công nghiệp: Thiết kế vỏ chắc chắn, màn hình hiển thị sắc nét, vận hành bền bỉ trong môi trường nhiễu điện từ cao của nhà máy.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết (Omron Standard)
Model	E5AC-QX3DSM-810
Nguồn cấp	24VAC / 24VDC
Số kênh điều khiển	1 Kênh
Phương pháp điều khiển	2-PID control, ON-OFF control
Đầu vào cảm biến (Inputs)	B, C, E, JPt 100Ω, N, PL2, Pt 100Ω, U, W, 0...10VDC, 0...20mADC, 0...5VDC, 1...5VDC, 4...20mADC
Ngõ ra chính (Control Output)	Voltage output cho SSR (Ngõ ra điện áp điều khiển Relay bán dẫn)
Ngõ ra phụ (Auxiliary Output)	3 Relay output (Cảnh báo, điều khiển phụ)
Truyền thông	RS-485 (Modbus)
Kích thước lỗ lắp	92 x 92 mm (Kích thước mặt 96 x 96 mm)
Tiêu chuẩn chứng nhận	CE, CSA, KC, UL

Lợi ích khi đầu tư Omron E5AC-QX3DSM-810

Tối ưu chi phí vận hành: Nhờ điều khiển PID chính xác, thiết bị hạn chế sưởi quá mức, giúp tiết kiệm đáng kể điện năng tiêu thụ.
Nâng tầm chất lượng sản phẩm: Kiểm soát nhiệt độ khắt khe là yếu tố sống còn trong các quy trình sấy, đúc, luyện kim, giúp sản phẩm đạt độ tinh xảo cao nhất.
Triển khai nhanh chóng: Kích thước chuẩn DIN cho phép lắp đặt dễ dàng hoặc nâng cấp từ các dòng cũ mà không cần can thiệp cơ khí vào tủ điện.
Hỗ trợ kỹ thuật chuyên sâu từ AUT VN: Sản phẩm chính hãng, đầy đủ CO/CQ, được đội ngũ chuyên gia AUT VN hỗ trợ cài đặt từ A-Z cho đến khi vận hành ổn định.

Hướng dẫn lắp đặt và vận hành (How-to)

Bước 1 - Lắp đặt vật lý: Đặt thiết bị vào mặt tủ điện, sử dụng khung cố định đi kèm để siết chặt, đảm bảo mặt trước phẳng và khít với bề mặt tủ.
Bước 2 - Đấu nối điện: Cấp nguồn 24VAC/VDC vào chân nguồn. Đấu nối cảm biến (K, J, Pt100...) vào chân Input và kết nối ngõ ra điện áp tới chân điều khiển của SSR.
Bước 3 - Cấu hình cảm biến: Truy cập Setup Menu để chọn đúng loại cảm biến tương ứng với loại bạn đang sử dụng (Ví dụ: Chọn Type K cho cặp nhiệt điện K).
Bước 4 - Kích hoạt Auto-tuning (AT): Chạy chức năng AT để thiết bị tự động đo đạc đặc tính nhiệt của tải và tự tính toán thông số PID tối ưu nhất.
Bước 5 - Vận hành: Cài đặt giá trị nhiệt độ mong muốn (SV) và theo dõi giá trị thực tế (PV) trên màn hình để tinh chỉnh hệ thống.

Sản phẩm sử dụng chung (isRelatedTo)

Relay bán dẫn (SSR): Thiết bị bắt buộc để nhận tín hiệu điện áp từ E5AC-QX3DSM-810 nhằm điều khiển thanh nhiệt.
Cảm biến nhiệt độ Omron: Các loại Thermocouple Type K, J hoặc RTD Pt100 chính hãng cho độ chính xác cao nhất.
Phụ kiện bảo vệ: Nắp che terminal E53-COV24 và gioăng chống nước Y92S-P10 (nâng chuẩn bảo vệ lên IP66).

Ứng dụng thực tế (PropertyValue)

Ngành nhựa & cao su: Điều khiển nhiệt độ máy đùn, máy ép nhựa, khuôn nhiệt định hình.
Ngành thực phẩm & dược phẩm: Lò sấy công nghiệp, tủ ủ men, máy đóng gói, nồi hấp tiệt trùng.
Ngành hóa chất & luyện kim: Bể điều nhiệt, lò luyện kim nhỏ, hệ thống chưng cất.
Tự động hóa tòa nhà: Hệ thống HVAC, kiểm soát nhiệt độ phòng sạch, phòng Lab.

Câu hỏi thường gặp (FAQ)

1. Omron E5AC-QX3DSM-810 khác gì với dòng ngõ ra Relay truyền thống?
Dòng này dùng ngõ ra điện áp cho SSR. Khác với Relay cơ khí (gây tiếng ồn và mòn tiếp điểm), SSR đóng ngắt bằng điện tử tần số cao, giúp nhiệt độ "mượt" hơn, chính xác hơn và tuổi thọ cao hơn gấp nhiều lần.

2. Tại sao nên chọn nguồn 24V thay vì 220V cho bộ điều khiển này?
Nguồn 24VAC/VDC an toàn hơn cho người vận hành, giảm nhiễu điện từ và dễ dàng tích hợp vào các tủ điện điều khiển tập trung sử dụng nguồn xung (Switching Power Supply).

3. Truyền thông RS-485 trên thiết bị này có tác dụng gì?
Cho phép kết nối đồng hồ với PLC hoặc máy tính qua chuẩn Modbus. Bạn có thể thay đổi giá trị cài đặt (SV) và đọc giá trị thực tế (PV) từ xa, không cần thao tác trực tiếp trên máy.

4. Chức năng Auto-tuning (AT) hoạt động như thế nào?
AT tự động điều khiển nhiệt độ lên rồi hạ xuống để đo thời gian đáp ứng của tải. Từ đó, máy tự tính ra thông số P, I, D phù hợp để ổn định nhiệt độ mà không bị vọt lố.

5. Tôi có thể dùng E5AC-QX3DSM-810 để điều khiển cả sưởi và làm mát không?
Có, thiết bị hỗ trợ cả hai chế độ Heating và Cooling, cực kỳ linh hoạt cho các hệ thống cần duy trì nhiệt độ hằng số nghiêm ngặt.

6. Nếu cảm biến bị đứt dây, thiết bị sẽ phản ứng ra sao?
Thiết bị có chức năng cảnh báo đứt dây (Loop burnout alarm). Màn hình sẽ hiển thị lỗi và bạn có thể cấu hình ngõ ra phụ kích hoạt còi báo động hoặc dừng hệ thống để an toàn.

7. Thiết bị có chống nước không?
Mặc định đạt chuẩn IP20. Tuy nhiên, khi lắp thêm gioăng Y92S-P10, mặt trước sẽ đạt chuẩn IP66, chống bụi và tia nước bắn hiệu quả.

8. Làm sao để biết sản phẩm là chính hãng Omron?
Sản phẩm tại AUT VN có đầy đủ tem mác, số series rõ ràng và kèm theo chứng chỉ CO (Xuất xứ), CQ (Chất lượng) từ nhà sản xuất Omron.

9. Dải nhiệt độ tối đa mà E5AC-QX3DSM-810 có thể đo là bao nhiêu?
Tùy thuộc vào loại cảm biến sử dụng, thiết bị có thể đo từ -200°C đến 2300°C, đáp ứng từ đông lạnh đến luyện kim.

10. Mua hàng tại AUT VN có được hỗ trợ cài đặt không?
Có, AUT VN cung cấp dịch vụ hỗ trợ kỹ thuật miễn phí qua Zalo/Điện thoại, hướng dẫn cấu hình PID và truyền thông cho đến khi hệ thống chạy ổn định.

Nguồn tham khảo: Omron Industrial Automation
