Omron E5CC-CQ3D5M-003: Bộ Điều Khiển Nhiệt Độ PID Chính Xác, Nguồn 24V, Truyền Thông RS-485

Model: E5CC-CQ3D5M-003 - Thương hiệu Omron Nhật Bản chính hãng.
Nguồn cấp: 24VAC/24VDC linh hoạt, đảm bảo an toàn tuyệt đối cho tủ điện công nghiệp.
Công nghệ điều khiển: Thuật toán PID tiên tiến, hỗ trợ 2 ngõ ra độc lập (Sưởi & Làm mát) chống vọt lố.
Kết nối: Tích hợp RS-485 Modbus, dễ dàng giám sát tập trung qua PLC/HMI/SCADA.
Tiêu chuẩn: Kích thước 48x48mm, mặt trước đạt chuẩn IP66 chống bụi và nước.

nhà chế tạo: Omron

SKU: E5CC-CQ3D5M-003

Tải xuống mẫu

Giá cũ: 6.237.000 ₫

Giá bán: 4.989.600 ₫

Số lượng:

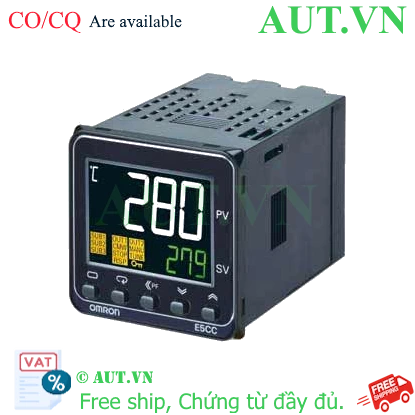

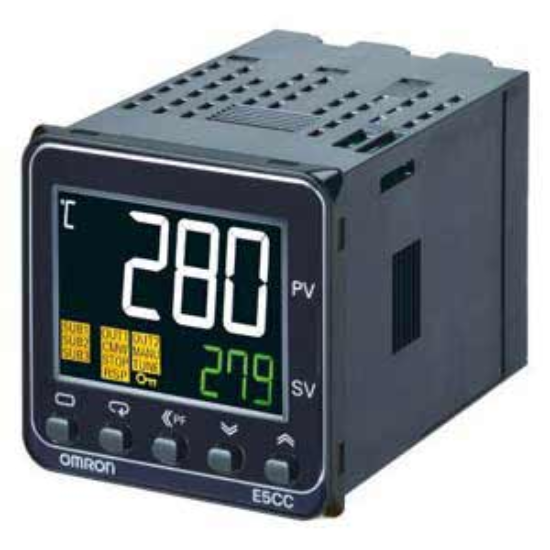

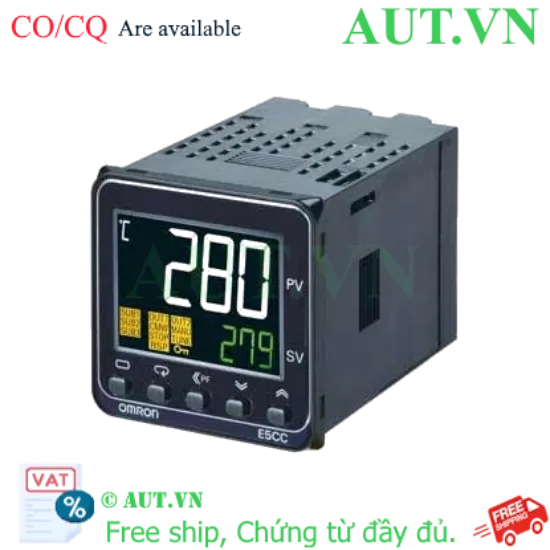

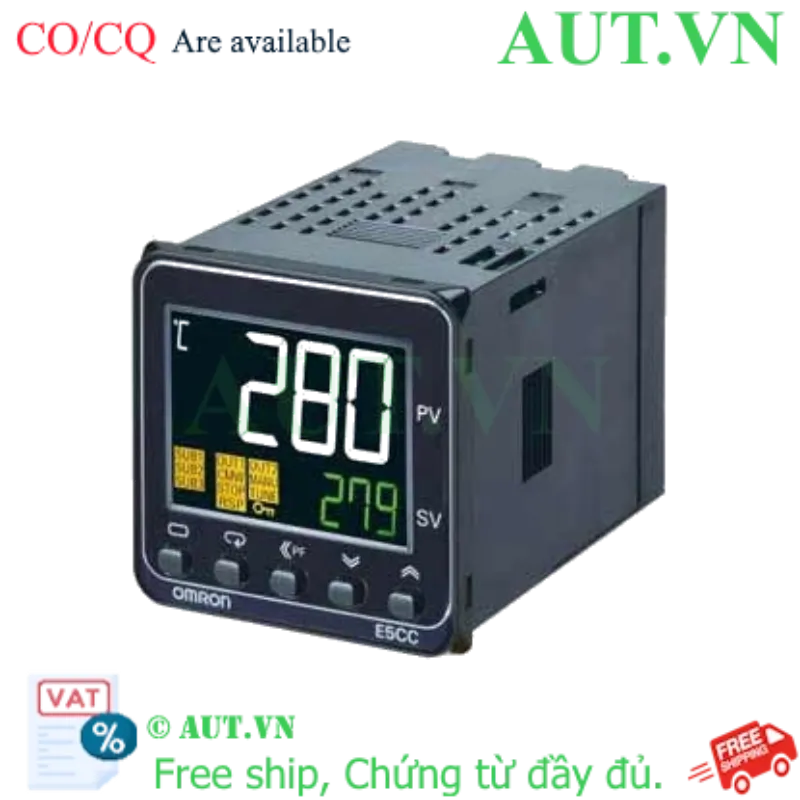

Giới thiệu Bộ điều khiển nhiệt độ Omron E5CC-CQ3D5M-003

Trong các quy trình sản xuất công nghiệp hiện đại, việc kiểm soát nhiệt độ sai số dù chỉ 1 độ C cũng có thể ảnh hưởng đến toàn bộ chất lượng mẻ hàng. Bộ điều khiển nhiệt độ Omron E5CC-CQ3D5M-003 ra đời như một giải pháp tối ưu, mang lại sự ổn định tuyệt đối cho hệ thống của bạn. Với sự kết hợp giữa nguồn cấp 24V an toàn và thuật toán PID thông minh, sản phẩm giúp loại bỏ hoàn toàn hiện tượng dao động nhiệt, đảm bảo quy trình vận hành mượt mà. AUT VN tự hào cung cấp dòng sản phẩm Omron chính hãng, giúp doanh nghiệp nâng cao năng suất và giảm thiểu rủi ro hư hỏng sản phẩm.

Điểm nổi bật của Omron E5CC-CQ3D5M-003

Kiểm soát nhiệt độ siêu chính xác: Tính năng Auto-tuning tự động tối ưu hóa thông số PID, giúp hệ thống đạt nhiệt độ mục tiêu nhanh nhất mà không bị vọt lố (overshoot).
Khả năng điều khiển kép (Heating & Cooling): Model CQ3D5M-003 cho phép điều khiển song song cả ngõ ra sưởi và làm mát, cực kỳ lý tưởng cho các ứng dụng yêu cầu làm lạnh nhanh sau khi gia nhiệt.
Sẵn sàng cho Công nghiệp 4.0: Tích hợp cổng RS-485 (Modbus), cho phép kết nối nhiều bộ điều khiển về một trung tâm quản lý, giúp theo dõi dữ liệu thời gian thực từ xa.
Tương thích đa dạng cảm biến: Hỗ trợ mọi loại đầu vào phổ biến như Can nhiệt (K, J, R, S...), RTD (Pt100) và tín hiệu Analog (4-20mA, 0-10V), giúp linh hoạt trong lắp đặt.
Thiết kế bền bỉ, chuẩn công nghiệp: Kích thước 48x48mm tiêu chuẩn, mặt trước IP66 chống nước và bụi, vận hành ổn định trong môi trường khắc nghiệt.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết thông số
Model	E5CC-CQ3D5M-003
Nguồn cấp (Power Supply)	24 VAC / 24 VDC
Ngõ vào (Input)	Đa năng: Thermocouple (K, J, L, N, R, S, B, C, E, T), RTD (Pt100, JPt100), Analog (0-10V, 4-20mA)
Ngõ ra điều khiển (Control Output)	Điện áp cho SSR (Voltage for SSR), Dòng tuyến tính (Linear Current)
Số kênh điều khiển	2 ngõ ra (Điều khiển Sưởi và Làm mát)
Thuật toán điều khiển	PID Control, ON-OFF Control
Truyền thông (Communication)	RS-485 (Modbus RTU)
Kích thước mặt trước	48 x 48 mm (Lỗ khoét 45 x 45 mm)
Cấp bảo vệ	IP66 (Mặt trước)

Lợi ích khi sử dụng Omron E5CC-CQ3D5M-003

Tiết kiệm chi phí năng lượng: Điều khiển PID thông minh giúp tối ưu công suất nhiệt, giảm lãng phí điện năng và kéo dài tuổi thọ thiết bị gia nhiệt.
Đảm bảo an toàn vận hành: Hệ thống cảnh báo lỗi cảm biến (Burnout Alarm) giúp phát hiện sự cố ngay lập tức, ngăn ngừa rủi ro cháy nổ.
Tăng tốc độ sản xuất: Khả năng gia nhiệt nhanh và ổn định giúp rút ngắn chu kỳ sản xuất, tăng sản lượng cho doanh nghiệp.
Số hóa quản lý: Loại bỏ việc ghi chép thủ công, toàn bộ thông số được truyền về máy tính/PLC thông qua RS-485, giúp quản lý chính xác tuyệt đối.

Hướng dẫn lắp đặt và vận hành (How-to)

Bước 1: Lắp đặt cơ khí: Thực hiện khoét lỗ 45x45mm trên mặt tủ điện. Đặt thiết bị vào và siết chặt vít cố định để đảm bảo mặt trước phẳng với tủ.
Bước 2: Đấu nối điện: Kết nối nguồn 24VAC hoặc 24VDC vào các chân nguồn. Đấu nối cảm biến (Pt100 hoặc Can nhiệt) vào chân Input, lưu ý tuân thủ đúng cực tính âm/dương.
Bước 3: Cấu hình cảm biến: Truy cập menu Parameter setting để chọn đúng loại cảm biến đang sử dụng (ví dụ: Type K hoặc Pt100) để tránh sai số đọc.
Bước 4: Cài đặt nhiệt độ (SV): Sử dụng phím điều hướng để thiết lập giá trị nhiệt độ mong muốn cho hệ thống.
Bước 5: Kích hoạt Auto-tuning (AT): Bật chế độ AT để thiết bị tự động tính toán thông số P, I, D phù hợp nhất với đặc tính nhiệt của lò/bể, đảm bảo không bị vọt lố.

Sản phẩm thường sử dụng cùng

Relay bán dẫn (SSR): Omron G3NA hoặc G3NB giúp đóng ngắt thanh nhiệt tần suất cao, bền bỉ hơn relay cơ.
Cảm biến nhiệt độ Omron: Can nhiệt loại K, J hoặc RTD Pt100 chính hãng để đạt độ tuyến tính và chính xác cao nhất.
Cáp cấu hình: Cáp chuyển đổi USB-Serial E58-CIFQ2 kết nối với phần mềm CX-Thermo để cài đặt nhanh qua PC.
Bộ nguồn 24V: Nguồn Switching 24VDC chất lượng cao để cấp năng lượng ổn định, tránh nhiễu cho bộ điều khiển.

Ứng dụng thực tế (Application)

Ngành nhựa: Điều khiển nhiệt độ chính xác cho máy ép nhựa, máy đùn nhựa, máy thổi chai.
Ngành thực phẩm & Đồ uống: Hệ thống lò sấy công nghiệp, tủ ủ bánh, máy đóng gói, nồi hấp tiệt trùng.
Ngành hóa chất & Dược phẩm: Kiểm soát nhiệt độ bể phản ứng, máy chưng cất, tủ sấy dược liệu.
Sản xuất điện tử: Lò hàn Reflow, máy sấy linh kiện bán dẫn, máy ép nhiệt.

Câu hỏi thường gặp (FAQ)

1. Model E5CC-CQ3D5M-003 khác gì với các dòng E5CC thông thường?
Model này là phiên bản cao cấp: sử dụng nguồn 24V an toàn, tích hợp RS-485 để kết nối PLC và đặc biệt có khả năng điều khiển song song cả Sưởi (Heating) và Làm mát (Cooling).

2. Tôi có thể dùng nguồn 220VAC cho model này không?
Tuyệt đối KHÔNG. Model này chỉ chạy nguồn 24VAC/VDC. Nếu cấp 220V sẽ gây cháy hỏng thiết bị ngay lập tức.

3. Làm sao để biết thiết bị đang chạy chế độ PID hay ON-OFF?
Bạn kiểm tra trong menu Control Mode. Chế độ PID sẽ điều chỉnh công suất đầu ra mượt mà, trong khi ON-OFF chỉ bật/tắt hoàn toàn.

4. Khi nào cần chạy lại chức năng Auto-tuning (AT)?
Bạn nên chạy AT khi mới lắp đặt, khi thay đổi loại thanh nhiệt, thay đổi cảm biến hoặc khi thay đổi dung tích/môi trường nhiệt của lò.

5. Tôi muốn kết nối nhiều bộ E5CC về 1 PLC, cách thực hiện thế nào?
Sử dụng giao thức Modbus qua cổng RS-485. Bạn kết nối nối tiếp (daisy-chain) các bộ điều khiển, mỗi bộ được gán một địa chỉ ID riêng biệt.

6. Thiết bị có hỗ trợ cảm biến Pt100 không?
Có, E5CC-CQ3D5M-003 hỗ trợ đầy đủ RTD Pt100 và JPt100 với độ chính xác cực cao.

7. Tiêu chuẩn IP66 của thiết bị có ý nghĩa gì?
IP66 nghĩa là mặt trước thiết bị chống bụi hoàn toàn và chống được các tia nước mạnh, giúp bảo vệ mạch điện bên trong khỏi ẩm ướt.

8. Tại sao nhiệt độ thực tế cứ dao động quanh giá trị cài đặt?
Hiện tượng này thường do thông số PID chưa khớp với đặc tính nhiệt thực tế. Hãy chạy lại Auto-tuning để tối ưu.

9. Tôi có thể thay thế model này bằng model E5CC-QX... không?
Có thể, nếu bạn không cần chức năng điều khiển làm mát (Cooling) và truyền thông RS-485, nhưng hãy kiểm tra kỹ nguồn cấp.

10. AUT VN có hỗ trợ kỹ thuật sau khi mua hàng không?
Có, AUT VN cung cấp dịch vụ hỗ trợ kỹ thuật trọn đời, hướng dẫn cài đặt và vận hành chi tiết cho mọi khách hàng.

Nguồn tham khảo: Omron Official Website
