Đồng hồ nhiệt Omron E5CC-CX3A5M-004 - Điều khiển PID, Ngõ ra 4-20mA, Truyền thông RS-485

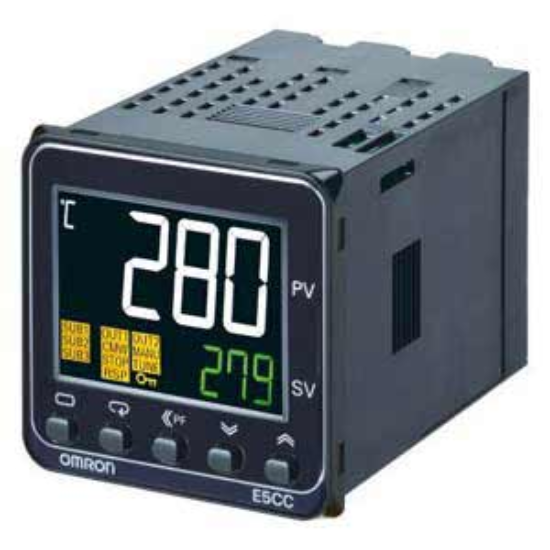

Giới thiệu về Bộ điều khiển nhiệt độ Omron E5CC-CX3A5M-004

Trong các hệ thống sản xuất công nghiệp đòi hỏi sự khắt khe về nhiệt độ, việc sử dụng các bộ điều khiển ON-OFF thông thường thường gây ra hiện tượng vọt lố (overshoot) hoặc dao động nhiệt. Đồng hồ nhiệt Omron E5CC-CX3A5M-004 ra đời để giải quyết triệt để vấn đề này. Với ngõ ra dòng điện tuyến tính (4-20mA) kết hợp cùng thuật toán PID tiên tiến, sản phẩm cho phép điều tiết công suất thiết bị chấp hành một cách mượt mà, đảm bảo nhiệt độ luôn ổn định ở mức sai số thấp nhất.

Điểm nổi bật của Omron E5CC-CX3A5M-004

• Điều khiển PID siêu chính xác: Tự động tối ưu hóa thông số điều khiển, triệt tiêu dao động nhiệt, nâng cao chất lượng thành phẩm.
• Ngõ ra Analog (4-20mA): Khác với relay, ngõ ra dòng điện cho phép điều khiển các biến tần hoặc bộ điều tiết công suất SSR một cách tuyến tính.
• Khả năng thích ứng đa dạng: Hỗ trợ hầu hết các loại cảm biến nhiệt phổ biến như Thermocouple (K, J, R, S...) và RTD (Pt100), giúp tối giản chi phí mua sắm thiết bị.
• Hiển thị trực quan: Màn hình LCD độ phân giải cao, ký tự lớn, giúp kỹ thuật viên dễ dàng theo dõi giá trị thực tế (PV) và giá trị cài đặt (SV) từ xa.
• Kết nối thông minh: Cổng RS-485 cho phép tích hợp vào hệ thống SCADA/PLC, quản lý tập trung nhiều bộ điều khiển trên cùng một mạng.
• Tiêu chuẩn công nghiệp: Mặt trước đạt chuẩn IP66, chống bụi và nước, vận hành bền bỉ trong môi trường nhà xưởng khắc nghiệt.

Bảng thông số kỹ thuật chi tiết

Lợi ích vượt trội khi nâng cấp lên Omron E5CC-CX3A5M-004

• Nâng cao chất lượng sản phẩm: Kiểm soát nhiệt độ chính xác đến từng độ C, loại bỏ hoàn toàn các sản phẩm lỗi do sốc nhiệt hoặc thiếu nhiệt.
• Tiết kiệm chi phí vận hành: Việc điều khiển tuyến tính giúp thiết bị chấp hành (như thanh điện trở) hoạt động ổn định hơn, kéo dài tuổi thọ linh kiện và giảm tiêu thụ điện năng.
• Rút ngắn thời gian bảo trì: Thiết kế chuẩn DIN giúp việc thay thế diễn ra trong vài phút mà không cần thay đổi kết cấu tủ điện.
• Quản lý tập trung dễ dàng: Thông qua RS-485, bạn có thể theo dõi toàn bộ hệ thống nhiệt từ phòng điều khiển, không cần phải kiểm tra thủ công tại từng máy.

Hướng dẫn lắp đặt và vận hành cơ bản

1. Bước 1: Lắp đặt vật lý: Đặt thiết bị vào lỗ khoét 45x45mm trên mặt tủ điện. Sử dụng giá đỡ đi kèm để cố định chắc chắn.
2. Bước 2: Đấu nối điện: Kết nối nguồn cấp 100-240VAC. Đấu nối cảm biến nhiệt độ (ví dụ: Type K) vào chân Input và nối ngõ ra 4-20mA vào bộ điều tiết công suất hoặc biến tần.
3. Bước 3: Cấu hình Input: Truy cập menu cài đặt để chọn đúng loại cảm biến (Input Type) để thiết bị đo chính xác giá trị nhiệt.
4. Bước 4: Thiết lập SV (Set Value): Cài đặt giá trị nhiệt độ mục tiêu mong muốn thông qua phím điều hướng.
5. Bước 5: Kích hoạt Auto-Tuning (AT): Đây là bước quan trọng nhất. Nhấn AT để thiết bị tự động đo đạc đặc tính nhiệt của hệ thống và tính toán thông số PID tối ưu.

Sản phẩm sử dụng chung (isRelatedTo)

• Cảm biến nhiệt độ Omron: Các dòng Thermocouple Type K, J hoặc Pt100 chính hãng để đảm bảo tín hiệu đầu vào chính xác.
• Bộ điều khiển công suất SSR: Kết hợp ngõ ra 4-20mA của E5CC với bộ điều tiết công suất để điều khiển thanh nhiệt mịn hơn.
• Phụ kiện Adapter: Y92F-45, Y92F-49 giúp tối ưu hóa không gian lắp đặt.
• Cáp chuyển đổi E58-CIFQ2: Dùng để kết nối E5CC với máy tính qua cổng USB-Serial, cài đặt nhanh qua phần mềm CX-thermo.

Ứng dụng thực tế (Application)

Nhờ độ chính xác cực cao, Omron E5CC-CX3A5M-004 là lựa chọn hàng đầu cho:

• Ngành nhựa & Cao su: Điều khiển nhiệt độ máy ép nhựa, máy đùn, máy thổi chai, đảm bảo nhựa nóng chảy đồng nhất.
• Ngành thực phẩm & Dược phẩm: Lò sấy công nghiệp, nồi hấp tiệt trùng, tủ sấy dược liệu yêu cầu nhiệt độ khắt khe.
• Ngành điện tử: Lò hàn reflow, máy đóng gói màng co, các hệ thống gia nhiệt chính xác cho linh kiện.
• Hóa chất & Phòng thí nghiệm: Bồn phản ứng hóa học, bể điều nhiệt, nơi một sự thay đổi nhỏ về nhiệt độ có thể làm hỏng phản ứng.

Câu hỏi thường gặp (FAQ)

Nguồn tham khảo: Omron Industrial Automation
