Đồng Hồ Nhiệt Omron E5CC-QQ3A5M-001 | Điều Khiển PID Chính Xác, Ngõ Ra SSR, Chống Nước IP66

Model: E5CC-QQ3A5M-001 (Thương hiệu Omron Nhật Bản)
Nguồn cấp: 100...240VAC (Dải điện áp rộng)
Ngõ ra điều khiển: Voltage output (Chuyên dụng cho SSR)
Phương pháp điều khiển: PID & ON-OFF, hỗ trợ sưởi và làm mát
Đầu vào: Đa dạng (Can nhiệt K, J, Pt100, 4-20mA, 0-10V...)
Tiêu chuẩn bảo vệ: IP66 (Chống bụi và tia nước mạnh)
Kích thước: 48x48mm (Chuẩn DIN)

nhà chế tạo: Omron

SKU: E5CC-QQ3A5M-001

Tải xuống mẫu

Giá cũ: 4.394.250 ₫

Giá bán: 3.515.400 ₫

Số lượng:

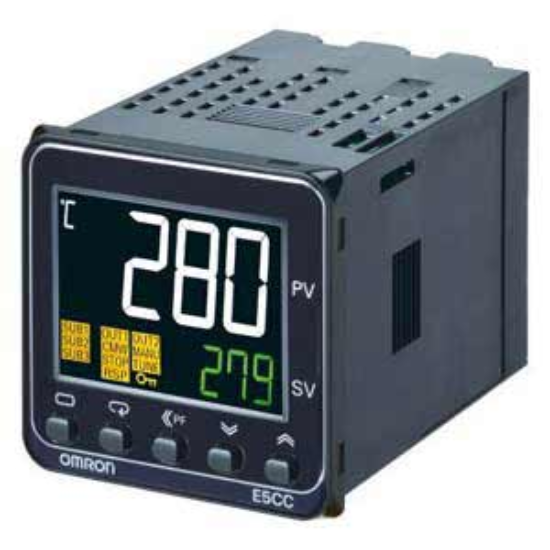

Giới thiệu về Bộ điều khiển nhiệt độ Omron E5CC-QQ3A5M-001

Đồng hồ nhiệt Omron E5CC-QQ3A5M-001 là giải pháp điều khiển nhiệt độ kỹ thuật số hàng đầu, được thiết kế để tối ưu hóa độ chính xác cho các hệ thống vận hành công nghiệp khắt khe. Với khả năng điều khiển PID tiên tiến phối hợp cùng ngõ ra điện áp (Voltage output) chuyên dụng cho SSR (Solid State Relay), thiết bị giúp loại bỏ hiện tượng dao động nhiệt, đảm bảo nhiệt độ luôn ổn định ở mức cài đặt, từ đó nâng cao chất lượng sản phẩm và tiết kiệm năng lượng.

Điểm nổi bật của Omron E5CC-QQ3A5M-001

Thuật toán PID Auto-tuning: Tự động tính toán và điều chỉnh thông số vận hành, giúp hệ thống đạt nhiệt độ mục tiêu nhanh nhất mà không gây vọt lố (overshoot).
Khả năng tương thích linh hoạt: Hỗ trợ hầu hết các loại cảm biến nhiệt độ phổ biến như Thermocouple (loại K, J, R, S, B, E, L, N), RTD (Pt100) và tín hiệu analog (0-10V, 4-20mA).
Màn hình hiển thị sắc nét: Sử dụng công nghệ hiển thị độ tương phản cao, cho phép người vận hành dễ dàng theo dõi giá trị thực tế (PV) và giá trị cài đặt (SV) ngay cả trong môi trường thiếu sáng.
Độ bền chuẩn công nghiệp: Với tiêu chuẩn bảo vệ IP66, mặt trước của thiết bị hoàn toàn chống bụi và chịu được tia nước mạnh, lý tưởng cho các môi trường sản xuất ẩm ướt hoặc nhiều bụi bẩn.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết thông số
Model	E5CC-QQ3A5M-001
Nguồn cấp	100 to 240 VAC
Phương pháp điều khiển	Điều khiển 2-PID, Điều khiển ON-OFF
Ngõ ra điều khiển	Voltage output (Ngõ ra điện áp cho SSR)
Loại đầu vào cảm biến	Can nhiệt (B, C, E, J, K, L, N), Pt100, 0...10VDC, 4...20mADC
Kích thước lỗ lắp	45 x 45 mm (Kích thước ngoài 48x48mm)
Cấp độ bảo vệ	IP66

Lợi ích khi sử dụng Omron E5CC-QQ3A5M-001

Tối ưu hóa chất lượng: Loại bỏ sai số nhiệt độ, giúp sản phẩm đầu ra đồng nhất, giảm tỷ lệ phế phẩm.
Kéo dài tuổi thọ thiết bị: Việc điều khiển mượt mà qua SSR giúp giảm sốc nhiệt cho thanh điện trở và giảm hao mòn tiếp điểm cơ khí.
Vận hành an toàn: Tích hợp cảnh báo lỗi cảm biến (Burnout alarm) giúp phát hiện sự cố đứt dây cảm biến tức thì, bảo vệ hệ thống không bị quá nhiệt.
Dễ dàng triển khai: Quy trình cài đặt đơn giản, hỗ trợ nhiều ngôn ngữ, phù hợp cho cả kỹ thuật viên mới.

Hướng dẫn sử dụng và lắp đặt (How-to)

Lắp đặt cơ khí: Khoét lỗ tủ điện chuẩn 45x45mm, đặt thiết bị vào và siết chặt vít cố định. Lưu ý sử dụng gioăng cao su đi kèm để đảm bảo chuẩn IP66.
Đấu nối điện: Kết nối nguồn 100-240VAC vào chân nguồn. Đấu nối cảm biến nhiệt độ (K, J, Pt100...) vào các chân đầu vào tương ứng và ngõ ra Voltage nối với chân điều khiển của SSR.
Cấu hình đầu vào: Truy cập menu cài đặt để chọn loại cảm biến đang sử dụng (ví dụ: chọn 'K' cho can nhiệt loại K).
Thiết lập giá trị SV: Sử dụng phím điều hướng để cài đặt giá trị nhiệt độ mong muốn (Set Value).
Kích hoạt Auto-tuning: Chạy chức năng AT (Auto-tuning) để thiết bị tự đo đặc tính nhiệt của lò/máy và thiết lập thông số PID tối ưu nhất.

Sản phẩm sử dụng kèm theo

SSR Omron (Relay bán dẫn): Bắt buộc phải có để nhận tín hiệu từ E5CC-QQ3A5M-001 nhằm điều khiển thanh nhiệt.
Cảm biến nhiệt độ Omron: Các dòng Can nhiệt loại K, J hoặc Pt100 chính hãng để đảm bảo độ chính xác tín hiệu.
Cáp truyền thông E58-CIFQ2: Cáp USB-Serial dùng để kết nối đồng hồ với máy tính, cài đặt nhanh qua phần mềm CX-thermo.

Ứng dụng thực tế của sản phẩm

Bộ điều khiển Omron E5CC-QQ3A5M-001 được tin dùng trong các hệ thống:

Công nghiệp nhựa: Máy ép nhựa, máy đùn nhựa (điều khiển nhiệt độ trục vít).
Công nghiệp sấy: Lò sấy công nghiệp, lò nung gốm sứ, lò sấy thực phẩm.
Y tế & Phòng Lab: Tủ sấy tiệt trùng, máy ly tâm nhiệt, bể điều nhiệt.
Hóa chất: Hệ thống gia nhiệt bồn khuấy, điều khiển nhiệt độ phản ứng hóa học.

Câu hỏi thường gặp (FAQ)

1. Model E5CC-QQ3A5M-001 có thể điều khiển trực tiếp thanh nhiệt không?
Không. Model này có ngõ ra Voltage (điện áp) dành riêng cho SSR. Bạn cần lắp thêm một Relay bán dẫn (SSR) làm trung gian để đóng ngắt nguồn cho thanh nhiệt.

2. Tôi có thể dùng một bộ điều khiển này cho nhiều loại cảm biến khác nhau không?
Có, thiết bị hỗ trợ đa đầu vào. Bạn chỉ cần thay đổi thiết lập trong menu để chuyển đổi giữa Can nhiệt K, J, Pt100 hoặc tín hiệu 4-20mA.

3. Chức năng Auto-tuning (AT) hoạt động như thế nào?
Khi kích hoạt AT, thiết bị sẽ tự động tạo ra các xung nhiệt để đo phản ứng của hệ thống, từ đó tự tính toán các thông số P, I, D để nhiệt độ đạt mức ổn định nhất mà không bị vọt lố.

4. Chuẩn IP66 có ý nghĩa gì trong môi trường nhà máy?
IP66 nghĩa là thiết bị chống bụi hoàn toàn và chống được các tia nước mạnh từ mọi hướng, giúp bảo vệ mạch điện bên trong khỏi hư hỏng do môi trường ẩm hoặc bụi bẩn.

5. Sự khác biệt giữa ngõ ra Voltage (SSR) và ngõ ra Relay là gì?
Ngõ ra Voltage đóng cắt nhanh, không gây tiếng ồn và không bị mòn tiếp điểm, phù hợp cho điều khiển PID chính xác cao. Ngõ ra Relay là tiếp điểm cơ, dùng cho các ứng dụng đóng cắt đơn giản (ON-OFF).

6. Làm sao để cài đặt đồng hồ này qua máy tính?
Bạn cần sử dụng cáp chuyển đổi E58-CIFQ2 kết nối từ cổng USB máy tính đến đồng hồ và cài đặt phần mềm CX-thermo của Omron.

7. Sản phẩm có hỗ trợ điều khiển làm mát (Cooling) không?
Có, E5CC-QQ3A5M-001 hỗ trợ chế độ điều khiển sưởi/làm mát tùy theo cấu hình cài đặt của bạn.

8. Tại sao giá của E5CC-QQ3A5M-001 cao hơn các dòng đồng hồ nhiệt thông thường?
Vì đây là sản phẩm chính hãng Omron Nhật Bản với độ bền cực cao, thuật toán PID chính xác tuyệt đối và chuẩn bảo vệ công nghiệp, giúp giảm chi phí bảo trì về lâu dài.

9. AUT VN có cung cấp chứng từ CO/CQ cho sản phẩm này không?
Có, AUT VN cung cấp đầy đủ chứng chỉ xuất xứ (CO) và chứng chỉ chất lượng (CQ) cho mọi sản phẩm Omron chính hãng.

10. Tôi gặp khó khăn khi cài đặt, AUT VN có hỗ trợ không?
Có, AUT VN hỗ trợ kỹ thuật miễn phí qua Zalo/Điện thoại hoặc hướng dẫn trực tiếp cho khách hàng trong quá trình vận hành.

Nguồn tham khảo: Omron Industrial Automation
