Tại sao nên chọn ngõ ra SSR thay vì Relay?

SSR không gây mòn tiếp điểm, tốc độ đóng ngắt nhanh hơn, giúp nhiệt độ ổn định hơn và tăng tuổi thọ hệ thống.

Thiết bị có chịu được môi trường ẩm ướt không?

Có, mặt trước đạt chuẩn IP66, chống bụi tuyệt đối và chịu được tia nước mạnh.

Cách cài đặt nhanh nhất là gì?

Sử dụng cáp E58-CIFQ2 và phần mềm CX-Thermo của Omron để cấu hình qua máy tính.

PV (Present Value) là giá trị hiện tại, SV (Set Value) là giá trị mục tiêu cài đặt.

AUT VN có hỗ trợ kỹ thuật không?

Có, AUT VN hỗ trợ kỹ thuật trọn đời về đấu nối và cài đặt cho khách hàng.

Thời gian bảo hành bao lâu?

Bảo hành chính hãng 12 tháng theo tiêu chuẩn Omron Nhật Bản.

Làm sao biết hàng chính hãng?

Sản phẩm có đầy đủ CO/CQ, tem nhãn và hộp chuẩn hãng từ AUT VN.

Thường do đứt dây cảm biến hoặc cài đặt sai loại cảm biến trong menu.

Có điều khiển được nhiều vùng nhiệt không?

Một thiết bị điều khiển một vùng. Để điều khiển nhiều vùng, cần lắp nhiều bộ hoặc dùng PLC.

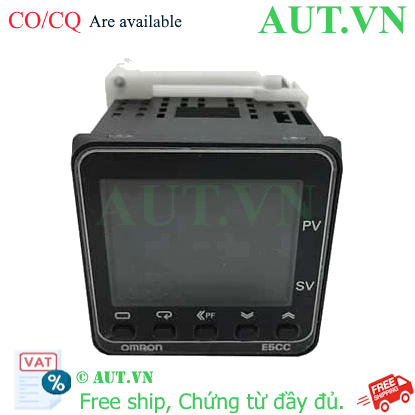

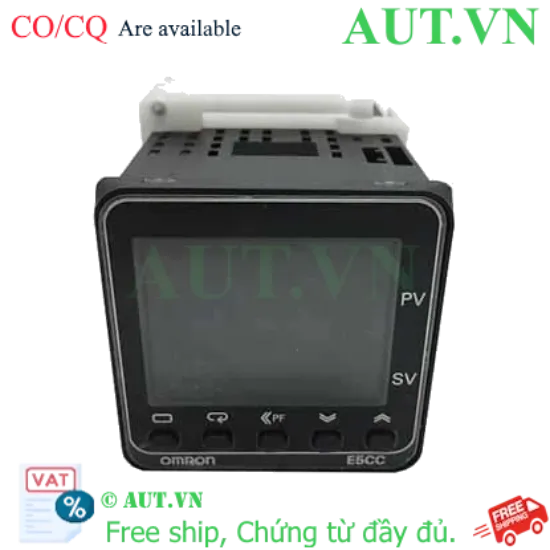

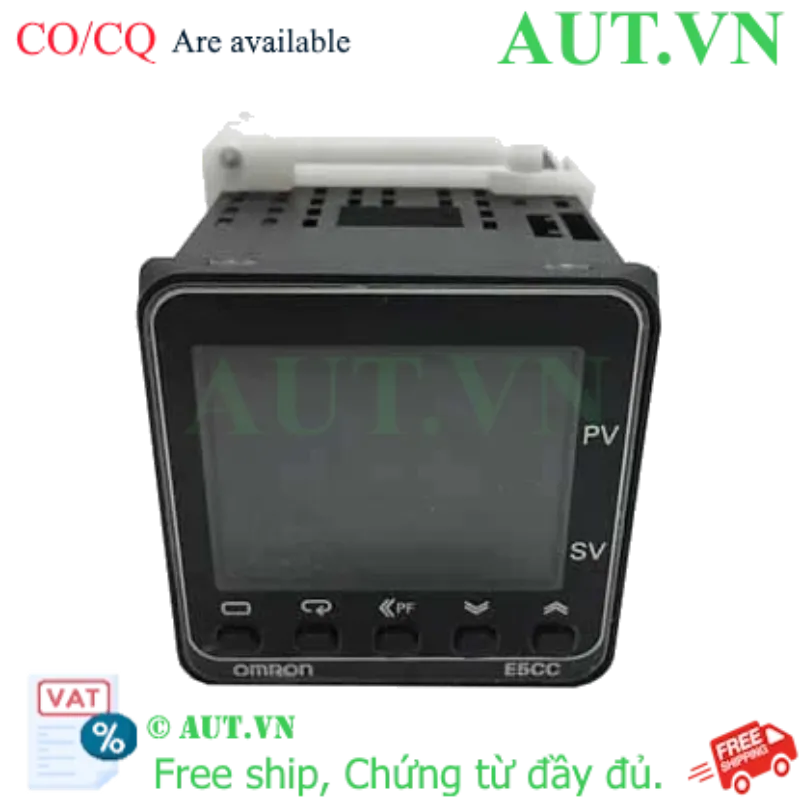

Bộ Điều Khiển Nhiệt Độ Omron E5CC-QX2ABM-000 | PID Chính Xác, Ngõ Ra SSR & 2 Relay, Chuẩn 48x48 - AUT VN

Model: Omron E5CC-QX2ABM-000 (Kích thước chuẩn DIN 48x48mm).
Công nghệ: Điều khiển 2-PID/ON-OFF siêu chính xác, triệt tiêu vọt lố, ổn định nhiệt tuyệt đối.
Ngõ ra: Kết hợp Điện áp (điều khiển SSR) và 2 Relay phụ báo động linh hoạt.
Hiển thị: Màn hình LCD trắng độ tương phản cao, quan sát rõ nét từ khoảng cách xa.
Bảo vệ: Tiêu chuẩn IP66 chống bụi và nước, bền bỉ trong môi trường công nghiệp khắc nghiệt.
Xuất xứ: Omron Nhật Bản, phân phối chính hãng bởi AUT VN.

nhà chế tạo: Omron

SKU: E5CC-QX2ABM-000

Tải xuống mẫu

Giá cũ: 4.110.750 ₫

Giá bán: 3.288.600 ₫

Số lượng:

Giới thiệu Bộ Điều Khiển Nhiệt Độ Omron E5CC-QX2ABM-000

Trong các hệ thống điều khiển nhiệt độ công nghiệp, sự sai lệch dù chỉ 1 độ C cũng có thể làm hỏng toàn bộ lô hàng hoặc gây mất an toàn vận hành. Bộ điều khiển nhiệt độ Omron E5CC-QX2ABM-000 chính là giải pháp tối ưu, một thiết bị điều khiển PID tiên tiến được thiết kế để mang lại khả năng kiểm soát nhiệt độ ổn định tuyệt đối, loại bỏ hiện tượng vọt lố và tối ưu hóa hiệu suất năng lượng. Với uy tín từ thương hiệu Omron Nhật Bản, sản phẩm được cung cấp chính hãng bởi AUT VN, đảm bảo chất lượng và hỗ trợ kỹ thuật chuyên sâu cho các doanh nghiệp tại Việt Nam.

Điểm nổi bật của Omron E5CC-QX2ABM-000

Thuật toán 2-PID thông minh: Tự động tính toán và tối ưu hóa thông số điều khiển, giúp hệ thống đạt nhiệt độ cài đặt nhanh nhất và duy trì mức ổn định lý tưởng.
Màn hình LCD trắng siêu nét: Kích thước chữ số lớn (15.2mm), độ tương phản cực cao, giúp kỹ thuật viên dễ dàng theo dõi thông số từ xa mà không cần tiếp cận gần tủ điện.
Thiết kế nhỏ gọn, chuẩn DIN: Kích thước 48x48mm giúp dễ dàng thay thế các dòng cũ hoặc lắp đặt mới trên cánh tủ điện, tiết kiệm diện tích tối đa.
Khả năng bảo vệ vượt trội: Đạt tiêu chuẩn IP66, bảo vệ thiết bị khỏi bụi bẩn và các tia nước mạnh, đảm bảo tuổi thọ lâu dài trong môi trường nhà xưởng.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết (Specifications)
Model	E5CC-QX2ABM-000
Nguồn cấp (Power Supply)	100 - 240 VAC (50/60Hz)
Ngõ ra điều khiển (Control Output)	Điện áp (Voltage) cho Rơ le bán dẫn (SSR)
Ngõ ra phụ (Auxiliary Output)	2 ngõ ra Relay độc lập (Cảnh báo/Điều khiển phụ)
Đầu vào cảm biến (Input)	Can nhiệt (K, J, T, E, L, U, N, R, S, B), RTD (Pt100, JPt100)
Phương pháp điều khiển	2-PID hoặc ON/OFF
Kích thước mặt	48 x 48 mm (Chiều sâu 60mm)
Cấp bảo vệ	IP66 (Mặt trước)
Nhiệt độ vận hành	-10 đến 55°C

Lợi ích thiết thực khi sử dụng Omron E5CC-QX2ABM-000

Thay thế các bộ điều khiển nhiệt độ thông thường bằng Omron E5CC-QX2ABM-000 mang lại những giá trị kinh tế rõ rệt:

Tối ưu chi phí điện năng: Điều khiển PID chính xác giúp tránh lãng phí nhiệt, giảm tải cho hệ thống điện.
Đảm bảo chất lượng thành phẩm: Nhiệt độ không biến thiên giúp sản phẩm (nhựa, thực phẩm, linh kiện) đạt độ đồng nhất cao, giảm tỷ lệ phế phẩm.
Giảm thiểu thời gian dừng máy: Ngõ ra SSR không gây mòn tiếp điểm cơ học như Relay, giúp hệ thống vận hành liên tục, giảm chi phí bảo trì.
Vận hành an toàn: 2 ngõ ra phụ Relay cho phép thiết lập cảnh báo quá nhiệt, bảo vệ thiết bị gia nhiệt khỏi hư hỏng.

Hướng dẫn sử dụng và cài đặt (How-to)

Bước 1 - Đấu nối: Kết nối nguồn điện 100-240VAC vào chân nguồn. Đấu nối cảm biến nhiệt độ (như Pt100 hoặc Can nhiệt K) vào các chân input theo đúng sơ đồ đấu dây trên thân máy.
Bước 2 - Kết nối ngõ ra: Nối ngõ ra điện áp của bộ điều khiển đến chân điều khiển của Rơ le bán dẫn (SSR) để thực hiện đóng ngắt nhiệt.
Bước 3 - Cấu hình loại cảm biến: Nhấn giữ phím chức năng để vào menu cài đặt, chọn Input Type phù hợp với loại cảm biến bạn đang sử dụng.
Bước 4 - Kích hoạt Auto-tuning (AT): Đây là bước quan trọng nhất. Hãy chạy chế độ AT để thiết bị tự động tính toán các thông số PID tối ưu cho lò nhiệt của bạn.
Bước 5 - Thiết lập nhiệt độ: Điều chỉnh SV (Set Value) để cài đặt nhiệt độ mong muốn và theo dõi PV (Present Value) để giám sát quá trình gia nhiệt.

Sản phẩm sử dụng chung (isRelatedTo)

Để xây dựng một hệ thống điều khiển nhiệt độ hoàn chỉnh và bền bỉ, bạn nên kết hợp Omron E5CC-QX2ABM-000 với:

Rơ le bán dẫn (SSR): Dòng Omron G3NA hoặc G3NB để đạt tốc độ đóng ngắt nhanh và không tiếng ồn.
Cảm biến nhiệt độ: Can nhiệt loại K hoặc Pt100 chính hãng Omron để đảm bảo độ chính xác tín hiệu đầu vào.
Cáp lập trình: E58-CIFQ2 kết hợp phần mềm CX-Thermo để cấu hình nhanh nhiều thiết bị cùng lúc qua máy tính.

Ứng dụng thực tế (Application)

Omron E5CC-QX2ABM-000 là sự lựa chọn hàng đầu trong các lĩnh vực:

Ngành công nghiệp nhựa: Kiểm soát nhiệt độ máy đùn, máy ép nhựa, khuôn đúc chính xác.
Ngành thực phẩm & Đồ uống: Lò nướng công nghiệp, máy sấy thực phẩm, nồi hấp tiệt trùng.
Y tế & Hóa chất: Tủ sấy ly tâm, lò luyện kim, các bể điều nhiệt trong phòng thí nghiệm.
Sản xuất điện tử: Lò hàn reflow, máy ép nhiệt màng phim.

FAQ - Những câu hỏi thường gặp

1. Omron E5CC-QX2ABM-000 có điểm gì đặc biệt so với các model E5CC khác?
Model này tích hợp đồng thời ngõ ra điện áp (Voltage) dành cho SSR và 2 ngõ ra Relay phụ. Điều này cho phép bạn vừa điều khiển nhiệt độ cực chính xác, vừa có 2 kênh cảnh báo độc lập.

2. Tôi có thể sử dụng cảm biến Pt100 cho thiết bị này không?
Hoàn toàn được. E5CC-QX2ABM-000 hỗ trợ đa dạng các loại đầu vào từ RTD (Pt100, JPt100) đến hầu hết các loại can nhiệt (K, J, T, E, L, U, N, R, S, B).

3. Tại sao tôi nên chọn ngõ ra SSR thay vì Relay cho điều khiển nhiệt?
SSR đóng ngắt bằng linh kiện bán dẫn, không có tiếp điểm cơ khí nên không gây tia lửa điện, tốc độ đóng ngắt cực nhanh giúp nhiệt độ ổn định hơn và tuổi thọ gần như vĩnh cửu so với Relay.

4. Chế độ Auto-tuning (AT) là gì và khi nào cần chạy?
Auto-tuning là chế độ tự động đo đạc đặc tính nhiệt của lò để tìm ra thông số PID tối ưu. Bạn cần chạy AT khi lắp đặt mới, thay đổi công suất thanh nhiệt hoặc thay đổi loại cảm biến.

5. Thiết bị này có chịu được môi trường ẩm ướt không?
Có, mặt trước sản phẩm đạt chuẩn IP66, có khả năng chống bụi tuyệt đối và chịu được các tia nước mạnh, rất phù hợp cho môi trường công nghiệp thực phẩm hoặc hóa chất.

6. Làm sao để cài đặt thiết bị này nhanh nhất?
Cách nhanh nhất là sử dụng cáp E58-CIFQ2 và phần mềm CX-Thermo của Omron để nạp thông số từ máy tính thay vì bấm phím thủ công.

7. Ý nghĩa của giá trị PV và SV trên màn hình là gì?
PV (Present Value) là giá trị nhiệt độ hiện tại mà cảm biến đo được. SV (Set Value) là giá trị nhiệt độ mục tiêu mà bạn cài đặt cho hệ thống.

8. AUT VN có hỗ trợ kỹ thuật sau khi mua hàng không?
Có, AUT VN cam kết hỗ trợ kỹ thuật trọn đời về cách đấu nối, cài đặt và xử lý lỗi cho khách hàng mua sản phẩm Omron.

9. Thời gian bảo hành cho Omron E5CC-QX2ABM-000 là bao lâu?
Sản phẩm được bảo hành chính hãng 12 tháng theo tiêu chuẩn của Omron Nhật Bản.

10. Làm thế nào để kiểm tra hàng Omron chính hãng tại AUT VN?
Sản phẩm tại AUT VN cung cấp đầy đủ chứng chỉ CO (Chứng nhận xuất xứ) và CQ (Chứng nhận chất lượng), tem nhãn rõ ràng và hộp đựng chuẩn hãng.

11. Nếu thiết bị báo lỗi 'S.ERR', tôi phải xử lý như thế nào?
Lỗi S.ERR thường liên quan đến đứt dây cảm biến hoặc cài đặt sai loại cảm biến. Bạn hãy kiểm tra lại đường dây đấu nối và menu Input Type.

12. Thiết bị này có thể điều khiển nhiều vùng nhiệt cùng lúc không?
Một thiết bị E5CC-QX2ABM-000 điều khiển một vùng nhiệt. Để điều khiển nhiều vùng, bạn cần lắp đặt nhiều bộ điều khiển hoặc sử dụng hệ thống PLC kết hợp.
