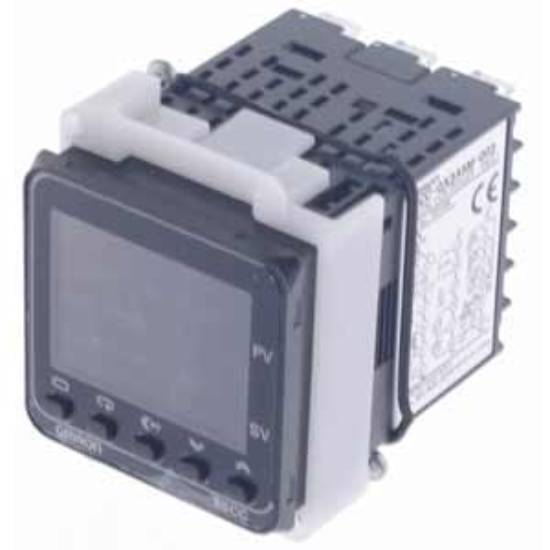

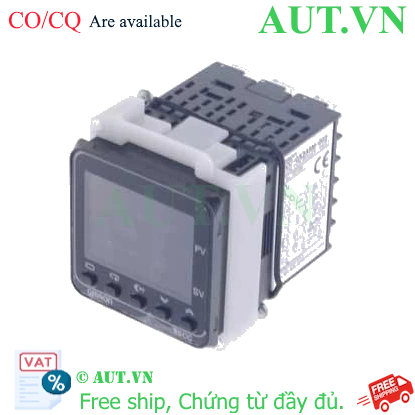

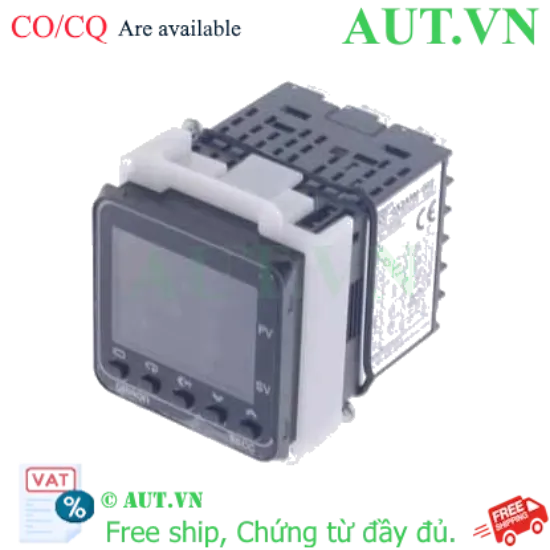

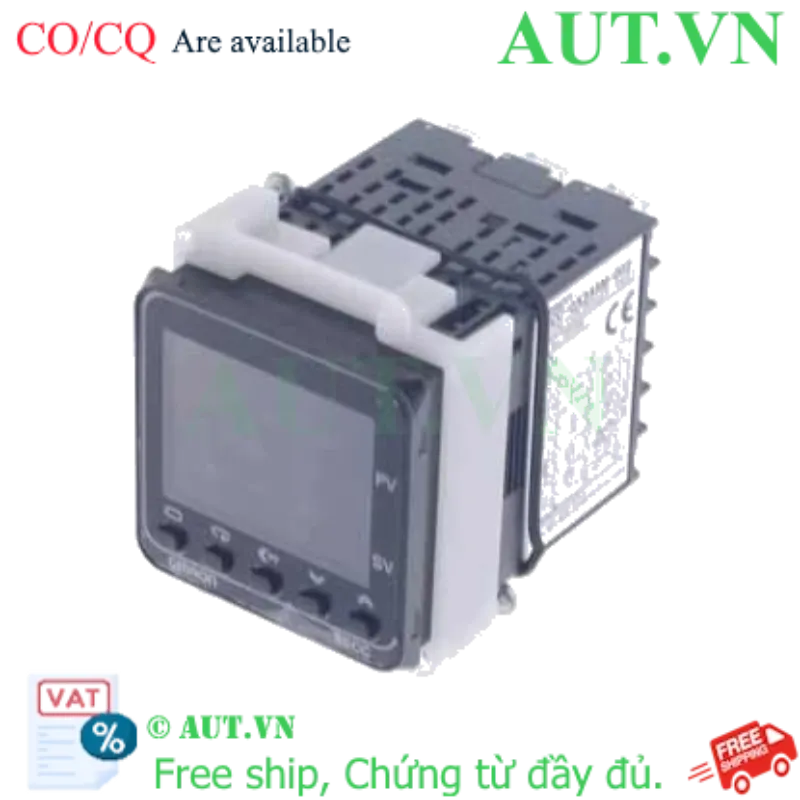

Đồng hồ nhiệt Omron E5CC-QX3A5M-003 - Điều khiển PID Chính Xác, Ngõ ra SSR, Truyền thông RS-485

Điều khiển PID siêu chính xác: Thuật toán tiên tiến giúp ổn định nhiệt độ, loại bỏ hoàn toàn hiện tượng vọt lố (overshoot).
Ngõ ra Voltage cho SSR: Đóng ngắt nhanh, không gây tia lửa điện, tăng tuổi thọ hệ thống so với relay cơ.
Truyền thông RS-485 (Modbus): Dễ dàng kết nối, giám sát và điều khiển tập trung qua PLC/SCADA.
Đầu vào đa năng: Tương thích mọi loại cảm biến phổ biến (Thermocouple K, J, Pt100, 4-20mA...).
Tiêu chuẩn bền bỉ: Kích thước 48x48mm, chuẩn bảo vệ IP66, nguồn rộng 100-240VAC.

nhà chế tạo: Omron

khả dụng: Trong kho

SKU: E5CC-QX3A5M-003

Tải xuống mẫu

Giá cũ: 5.959.800 ₫

Giá bán: 4.767.840 ₫

Số lượng:

Giới thiệu về Bộ điều khiển nhiệt độ Omron E5CC-QX3A5M-003

Đồng hồ nhiệt Omron E5CC-QX3A5M-003 là giải pháp điều khiển nhiệt độ kỹ thuật số cao cấp, được thiết kế chuyên dụng cho các hệ thống yêu cầu độ chính xác tuyệt đối trong môi trường công nghiệp. Với khả năng điều khiển PID thông minh, thiết bị này giúp duy trì nhiệt độ ổn định, loại bỏ sai số dao động, từ đó nâng cao chất lượng sản phẩm và tối ưu hóa điện năng tiêu thụ cho doanh nghiệp.

Điểm nổi bật của Omron E5CC-QX3A5M-003

Màn hình hiển thị sắc nét: Sử dụng công nghệ hiển thị độ tương phản cao, cho phép kỹ thuật viên quan sát giá trị hiện tại (PV) và giá trị cài đặt (SV) rõ ràng ngay cả trong môi trường ánh sáng mạnh.
Tính năng Auto-tuning (AT) thông minh: Tự động tính toán và tối ưu hóa các thông số PID để phù hợp với đặc tính nhiệt của từng loại lò hoặc máy, giúp người dùng không phải cài đặt thủ công phức tạp.
Khả năng thích ứng linh hoạt: Hỗ trợ dải cảm biến cực rộng từ cặp nhiệt điện (K, J, L, N, R, S, T, B, E) đến RTD (Pt100, JPt100) và tín hiệu Analog, dễ dàng nâng cấp hoặc thay thế cảm biến mà không cần thay bộ điều khiển.
Kết nối công nghiệp RS-485: Tích hợp sẵn giao thức Modbus, cho phép quản lý dữ liệu thời gian thực, điều chỉnh thông số từ xa qua máy tính hoặc PLC, giảm thiểu thời gian kiểm tra trực tiếp.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết đặc tính
Model	E5CC-QX3A5M-003
Nguồn cấp điện	100 đến 240 VAC (50/60 Hz)
Phương pháp điều khiển	PID, ON-OFF
Ngõ ra điều khiển	Điện áp điều khiển SSR (Voltage output)
Đầu vào cảm biến	K, J, L, N, R, S, T, B, E, Pt100, JPt100, 0-10VDC, 4-20mADC...
Truyền thông	RS-485 (Giao thức Modbus)
Kích thước lắp đặt	45 x 45 mm (Kích thước ngoài 48 x 48 mm)
Cấp bảo vệ	IP66 (mặt trước)

Lợi ích khi đầu tư Omron E5CC-QX3A5M-003

Nâng cao chất lượng sản phẩm: Duy trì nhiệt độ ổn định tuyệt đối giúp loại bỏ sản phẩm lỗi do sốc nhiệt.
Tiết kiệm chi phí vận hành: Ngõ ra SSR loại bỏ mòn tiếp điểm cơ học, giảm chi phí bảo trì định kỳ và thay thế linh kiện.
Số hóa quy trình quản lý: Khả năng kết nối RS-485 giúp doanh nghiệp dễ dàng triển khai hệ thống giám sát tập trung (SCADA), tối ưu nhân sự vận hành.
Lắp đặt nhanh chóng: Thiết kế chuẩn DIN 48x48mm cho phép thay thế các dòng đồng hồ cũ một cách dễ dàng mà không cần gia công lại tủ điện.

Hướng dẫn sử dụng cơ bản (How-to)

Bước 1: Đấu nối phần cứng: Kết nối nguồn cấp 100-240VAC. Đấu nối đúng cực cảm biến nhiệt độ vào chân input và kết nối ngõ ra với thiết bị SSR tương ứng.
Bước 2: Cấu hình loại cảm biến: Truy cập vào Setup Menu để lựa chọn loại cảm biến đang sử dụng (ví dụ: Type K hoặc Pt100) để đảm bảo giá trị hiển thị chính xác.
Bước 3: Thiết lập nhiệt độ mục tiêu: Sử dụng phím điều hướng để cài đặt giá trị SV (Set Value) là mức nhiệt độ mong muốn cho hệ thống.
Bước 4: Kích hoạt Auto-tuning (AT): Chạy chế độ AT để thiết bị tự phân tích đặc tính nhiệt của tải và tự động tính toán thông số PID tối ưu nhất.
Bước 5: Vận hành và Giám sát: Theo dõi giá trị PV (Process Value) trên màn hình cho đến khi đạt mức ổn định tại SV và kiểm tra thông qua phần mềm RS-485 nếu có.

Sản phẩm sử dụng chung (isRelatedTo)

Solid State Relay (SSR): Thiết bị bắt buộc dùng kèm để nhận tín hiệu điện áp từ E5CC nhằm đóng ngắt tải nhiệt hiệu quả.
Cảm biến nhiệt độ (Thermocouple/RTD): Các dòng cảm biến chuẩn như Type K, Type J hoặc Pt100 tùy theo dải nhiệt độ làm việc thực tế.
Bộ chuyển đổi RS-485 to USB/Ethernet: Công cụ hỗ trợ kết nối đồng hồ với máy tính để cài đặt thông số qua phần mềm hoặc giám sát từ xa.

Ứng dụng thực tế (Application)

Công nghiệp nhựa: Điều khiển nhiệt độ chính xác cho máy ép nhựa, máy đùn, máy thổi chai.
Thực phẩm & Y tế: Vận hành lò sấy công nghiệp, nồi hấp tiệt trùng, tủ sấy thực phẩm.
Hóa chất & Dược phẩm: Kiểm soát nhiệt độ trong bình phản ứng, hệ thống chưng cất, điều khiển nhiệt dung dịch.
Sản xuất linh kiện điện tử: Điều khiển lò hàn reflow, máy sấy linh kiện bán dẫn.

Câu hỏi thường gặp (FAQ)

1. Omron E5CC-QX3A5M-003 có điểm gì vượt trội hơn dòng E5CC cơ bản?
Model này tích hợp sẵn cổng truyền thông RS-485 và ngõ ra chuyên dụng cho SSR, cho phép điều khiển chính xác tuyệt đối và quản lý tập trung qua PLC, điều mà các dòng cơ bản không hỗ trợ.

2. Tôi có thể dùng cảm biến Pt100 cho thiết bị này không?
Hoàn toàn được. Thiết bị hỗ trợ đa dạng đầu vào bao gồm RTD Pt100, JPt100 và hầu hết các loại Thermocouple phổ biến hiện nay.

3. Tại sao nên dùng ngõ ra Voltage output thay vì Relay cơ?
Ngõ ra Voltage dùng để kích hoạt SSR, giúp đóng ngắt tải tức thời, không gây tia lửa điện, không tiếng ồn và bền bỉ hơn gấp nhiều lần so với relay cơ truyền thống.

4. Chức năng Auto-tuning (AT) hoạt động như thế nào?
AT tự động đo lường phản ứng nhiệt của hệ thống (quán tính nhiệt, tổn hao nhiệt) để tính toán thông số PID, giúp nhiệt độ đạt mức SV nhanh nhất mà không bị vọt lố.

5. Thiết bị có chống nước, chống bụi không?
Mặt trước của E5CC đạt chuẩn IP66, chống bụi hoàn toàn và chống tia nước mạnh, cực kỳ phù hợp với môi trường sản xuất khắc nghiệt.

6. Làm sao để kết nối nhiều đồng hồ E5CC về một máy tính?
Bạn sử dụng cấu hình mạng RS-485 nối tiếp (Daisy chain) các đồng hồ và dùng một bộ chuyển đổi RS-485 sang USB để giao tiếp qua giao thức Modbus.

7. Kích thước khoét lỗ trên tủ điện là bao nhiêu?
Kích thước lỗ cắt chuẩn để lắp đặt là 45 x 45 mm.

8. Sản phẩm mua tại AUT VN có được bảo hành không?
Có, tất cả sản phẩm tại AUT VN đều được bảo hành chính hãng Omron theo đúng tiêu chuẩn của nhà sản xuất.

9. Tôi có thể thay đổi dải đo nhiệt độ không?
Có, bạn chỉ cần thay đổi loại cảm biến trong Setup Menu, thiết bị sẽ tự động điều chỉnh dải đo tương ứng với cảm biến đó.

10. AUT VN có hỗ trợ kỹ thuật sau bán hàng không?
AUT VN cung cấp dịch vụ hỗ trợ kỹ thuật, hướng dẫn đấu nối và cài đặt miễn phí cho mọi khách hàng mua sản phẩm.

11. Làm thế nào để kiểm tra hàng chính hãng?
AUT VN cung cấp đầy đủ giấy chứng nhận CO (Xuất xứ) và CQ (Chất lượng) cùng hóa đơn VAT cho mỗi đơn hàng.

12. Nguồn 100-240VAC có dùng được cho điện 220V Việt Nam?
Hoàn toàn tương thích. Dải nguồn rộng này cho phép thiết bị hoạt động ổn định trên lưới điện 220V tại Việt Nam mà không cần bộ chuyển nguồn.
