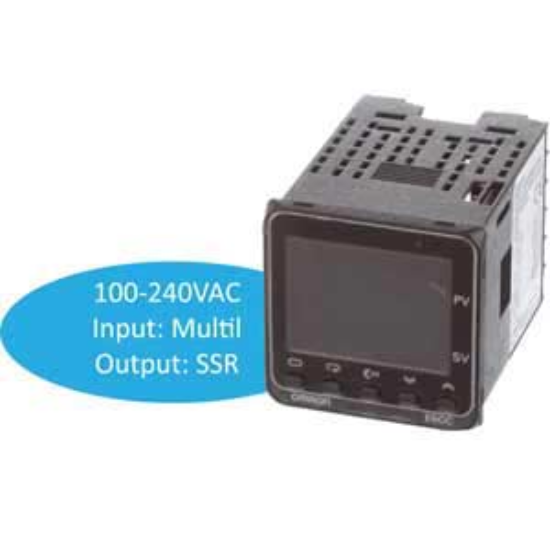

Bộ Điều Khiển Nhiệt Độ Omron E5CC-QX3A5M-005 | PID Chính Xác, Ngõ Ra SSR, 48x48mm

Model: Omron E5CC-QX3A5M-005 (Kích thước chuẩn 48x48mm)
Công nghệ: Điều khiển PID thông minh với tính năng Auto-tuning tự động tối ưu
Ngõ ra (Output): 12VDC chuyên dụng cho Rơ le bán dẫn (SSR), giúp đóng ngắt siêu nhanh
Cảnh báo: Tích hợp 3 ngõ ra Relay cảnh báo linh hoạt cho hệ thống
Độ bền: Mặt trước đạt chuẩn IP66 chống bụi và tia nước, lý tưởng cho môi trường công nghiệp

nhà chế tạo: Omron

SKU: E5CC-QX3A5M-005

Tải xuống mẫu

Giá cũ: 4.337.550 ₫

Giá bán: 3.470.040 ₫

Số lượng:

Giới thiệu Bộ điều khiển nhiệt độ Omron E5CC-QX3A5M-005

Trong các hệ thống tự động hóa công nghiệp hiện đại, việc kiểm soát nhiệt độ chính xác là yếu tố sống còn để đảm bảo chất lượng thành phẩm. Bộ điều khiển nhiệt độ Omron E5CC-QX3A5M-005 là giải pháp công nghệ cao, kết hợp giữa độ bền vượt trội của Nhật Bản và thuật toán PID tiên tiến nhất. Được phân phối chính hãng bởi AUT VN, thiết bị này giúp doanh nghiệp tối ưu hóa quy trình vận hành, kiểm soát sai số ở mức tối thiểu và tiết kiệm năng lượng đáng kể.

Điểm nổi bật của Omron E5CC-QX3A5M-005

Hiển thị trực quan: Màn hình LCD độ tương phản cao, hiển thị rõ nét giá trị thực tế (PV) và giá trị cài đặt (SV), giúp kỹ thuật viên dễ dàng theo dõi ngay cả trong điều kiện ánh sáng yếu.
Xử lý siêu tốc: Với chu kỳ lấy mẫu chỉ 50ms, thiết bị phản ứng tức thì với mọi biến động nhiệt, đảm bảo hệ thống luôn duy trì trạng thái ổn định tuyệt đối.
Tối ưu cho SSR: Ngõ ra điện áp 12VDC được thiết kế riêng để điều khiển Rơ le bán dẫn (SSR), loại bỏ hoàn toàn tiếng ồn cơ khí và kéo dài tuổi thọ hệ thống đóng ngắt.
Thiết kế tinh gọn: Kích thước 48x48mm chuẩn DIN giúp lắp đặt dễ dàng, tiết kiệm không gian tủ điện.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết
Model	E5CC-QX3A5M-005
Nguồn cấp (Power Supply)	100 - 240 VAC (50/60Hz)
Ngõ ra điều khiển (Control Output)	Điện áp (Voltage Output) 12 VDC
Ngõ ra cảnh báo (Alarm Output)	3 ngõ ra Relay (Alarm 1, 2, 3)
Kích thước mặt (Face Size)	48 x 48 mm
Chu kỳ lấy mẫu (Sampling Period)	50 ms
Cấp bảo vệ (Protection Class)	IP66 (Mặt trước)
Đầu vào cảm biến (Input Type)	Thermocouple, RTD (PT100...)

Nguồn tham khảo kỹ thuật: Omron Industrial Automation

Lợi ích khi đầu tư Omron E5CC-QX3A5M-005

Nâng cao chất lượng sản phẩm: Thuật toán PID thông minh giúp duy trì nhiệt độ hằng số, loại bỏ tình trạng quá nhiệt hoặc thiếu nhiệt gây hỏng phôi.
Giảm chi phí bảo trì: Việc sử dụng ngõ ra SSR giúp loại bỏ sự mài mòn tiếp điểm vật lý, kéo dài chu kỳ thay thế linh kiện so với relay truyền thống.
Vận hành đơn giản: Chế độ Auto-tuning giúp máy tự dò tìm thông số tối ưu, giảm tải công việc cho kỹ thuật viên.

Hướng dẫn lắp đặt và sử dụng nhanh (How-to)

Bước 1: Đấu nối nguồn: Kết nối nguồn điện 100-240VAC vào các chân nguồn theo sơ đồ đấu nối của nhà sản xuất.
Bước 2: Kết nối cảm biến: Đấu nối cảm biến nhiệt độ (K, J, PT100...) vào các chân Input. Lưu ý sử dụng dây chống nhiễu để đạt độ chính xác cao nhất.
Bước 3: Kết nối điều khiển: Đấu nối ngõ ra 12VDC vào đầu vào tín hiệu của Rơ le bán dẫn (SSR).
Bước 4: Cấu hình hệ thống: Nhấn phím SET để cài đặt giá trị SV (nhiệt độ mục tiêu) và kích hoạt chế độ Auto-tuning để thiết bị tự động tối ưu hóa PID.

Sản phẩm sử dụng chung và tương đương

Để hệ thống vận hành hoàn hảo, bạn nên kết hợp Omron E5CC-QX3A5M-005 với các thiết bị sau:

Rơ le bán dẫn (SSR): Thiết bị bắt buộc để nhận tín hiệu 12VDC điều khiển tải AC.
Cảm biến nhiệt độ: Các dòng Thermocouple hoặc RTD PT100 chính hãng Omron.
Sản phẩm tương đương: Omron E5CC-RX3A5M-000 (Ngõ ra Relay), Omron E5CC-QX2ASM-000 (2-PID).

Ứng dụng thực tế (Application)

Thiết bị được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp:

Ngành nhựa: Kiểm soát nhiệt độ trục vít máy ép nhựa, máy đùn.
Ngành thực phẩm: Hệ thống lò sấy, tủ hâm nóng, máy đóng gói thực phẩm.
Ngành điện tử: Lò hàn reflow, máy sấy linh kiện bán dẫn.
Hóa chất: Kiểm soát nhiệt độ bồn pha trộn, lò phản ứng hóa học.

FAQ - Giải đáp thắc mắc thường gặp

1. E5CC-QX3A5M-005 có thể điều khiển trực tiếp điện trở nhiệt không?
Đáp: Không. Sản phẩm có ngõ ra điện áp 12VDC, bạn cần đấu nối qua một SSR (Solid State Relay) để đóng cắt nguồn điện cấp cho tải.

2. Chức năng Auto-tuning có tác dụng gì?
Đáp: Nó giúp thiết bị tự động tính toán các thông số P, I, D để tìm ra chế độ điều khiển ổn định nhất cho hệ thống mà không cần tính toán thủ công.

3. Tôi có thể thay thế model này bằng E5CC-RX3A5M-000 không?
Đáp: Có thể nếu bạn chuyển từ dùng SSR sang dùng Relay. Tuy nhiên, dùng SSR (QX) sẽ cho tốc độ đáp ứng nhanh và độ bền cao hơn.

4. Kích thước lỗ khoét tủ điện là bao nhiêu?
Đáp: Kích thước lỗ khoét chuẩn cho dòng E5CC 48x48mm là 45x45mm.

5. Thiết bị có hỗ trợ truyền thông không?
Đáp: Model này tập trung điều khiển độc lập. Nếu cần kết nối PLC qua Modbus, quý khách nên chọn dòng có hậu tố hỗ trợ RS-485.

6. Màn hình LCD có độ bền thế nào?
Đáp: Màn hình LCD của Omron được thiết kế cho môi trường công nghiệp, đảm bảo hiển thị rõ nét trong thời gian dài.

7. Cấp bảo vệ IP66 giúp ích gì trong nhà máy?
Đáp: Giúp bảo vệ thiết bị khỏi bụi bẩn và các tia nước mạnh, rất hữu ích trong môi trường có độ ẩm cao hoặc cần vệ sinh máy bằng nước.

8. Tại sao nên chọn mua tại AUT VN?
Đáp: AUT VN cam kết cung cấp hàng Omron chính hãng, hỗ trợ kỹ thuật chuyên sâu và chế độ bảo hành uy tín.

9. Sản phẩm có hỗ trợ đa dạng cảm biến không?
Đáp: Có, thiết bị hỗ trợ nhiều loại đầu vào từ Thermocouple đến RTD (PT100).

10. Giá thành sản phẩm có cao không?
Đáp: So với các dòng giá rẻ, Omron E5CC có chi phí đầu tư cao hơn nhưng giúp giảm thiểu rủi ro dừng máy và hỏng sản phẩm, mang lại lợi ích kinh tế dài hạn.
