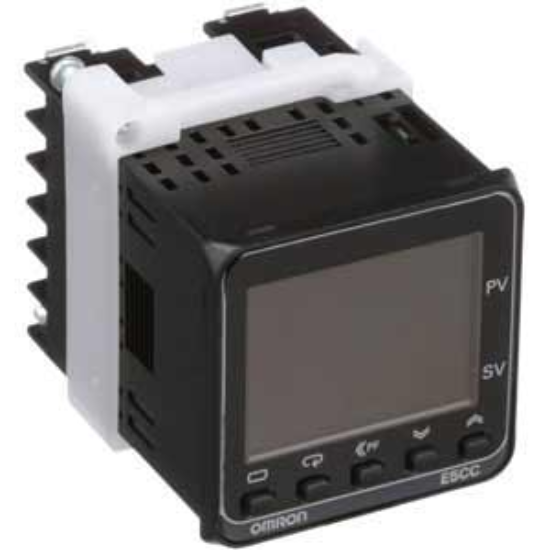

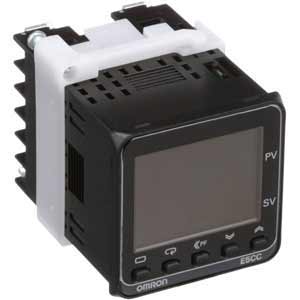

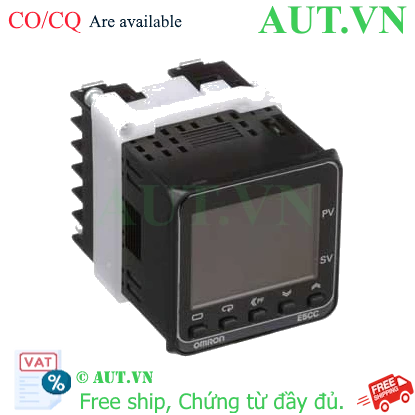

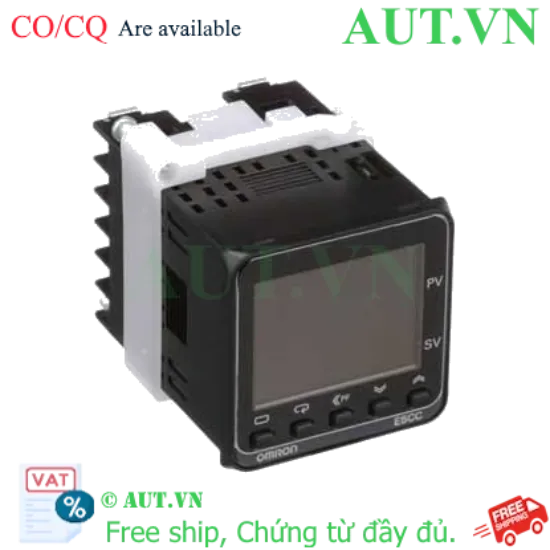

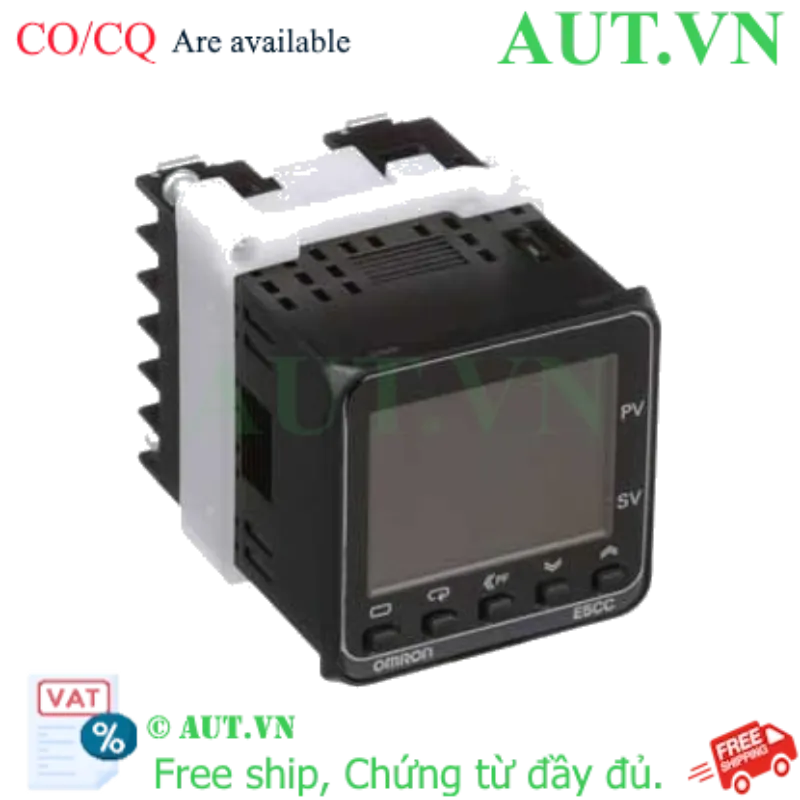

Đồng hồ nhiệt Omron E5CC-QX3D5M-000 | Điều khiển PID Chính xác, Ngõ SSR, Nguồn 24V

Hướng dẫn lắp đặt và vận hành (How-to)

1. Bước 1 - Lắp đặt cơ khí: Khoét lỗ tủ điện với kích thước chuẩn 45x45mm. Đặt thiết bị vào và cố định chặt chẽ bằng kẹp giữ đi kèm để đảm bảo mặt trước phẳng với tủ.
2. Bước 2 - Đấu nối điện:
   • Kết nối nguồn 24VAC/VDC vào terminal nguồn.
   • Đấu nối cảm biến (Pt100 hoặc Thermocouple) đúng cực vào chân input.
   • Kết nối ngõ ra điện áp tới chân điều khiển của Relay bán dẫn (SSR).
3. Bước 3 - Cấu hình cơ bản: Truy cập menu cài đặt $\rightarrow$ Chọn loại cảm biến phù hợp (Input Type) $\rightarrow$ Thiết lập giá trị nhiệt độ mong muốn (SV).
4. Bước 4 - Tối ưu hóa với Auto-tuning: Kích hoạt chức năng Auto-tuning (AT). Lúc này, thiết bị sẽ tự đo đặc tính nhiệt của lò/máy và tự tính toán thông số P, I, D để đạt độ ổn định cao nhất.

Sản phẩm sử dụng chung với E5CC-QX3D5M-000

• Relay bán dẫn (SSR): Thiết bị bắt buộc để nhận tín hiệu điện áp từ Omron E5CC nhằm đóng cắt tải nhiệt.
• Cảm biến nhiệt độ: Các dòng cảm biến Pt100 (độ chính xác cao) hoặc Thermocouple loại K, J tùy theo dải nhiệt độ ứng dụng.
• Nguồn tổ ong 24VDC: Đảm bảo nguồn nuôi ổn định, chống nhiễu cho bộ điều khiển.

Ứng dụng thực tế của sản phẩm

Đồng hồ nhiệt Omron E5CC-QX3D5M-000 được tin dùng trong nhiều lĩnh vực công nghiệp trọng điểm:

• Ngành nhựa: Máy ép phun nhựa, máy đùn nhựa, máy thổi màng.
• Ngành thực phẩm: Lò sấy công nghiệp, máy đóng gói thực phẩm, tủ ủ nhiệt.
• Ngành luyện kim: Lò nhiệt luyện, lò nung linh kiện điện tử.
• Y tế & Phòng sạch: Hệ thống kiểm soát môi trường, tủ sấy tiệt trùng.

Câu hỏi thường gặp (FAQ)

1. Model E5CC-QX3D5M-000 có dùng trực tiếp nguồn 220V được không?

Không. Model này thiết kế cho nguồn 24VAC hoặc 24VDC. Nếu dùng nguồn 220V, bạn phải sử dụng thêm bộ chuyển nguồn (nguồn tổ ong 24V) để tránh cháy nổ thiết bị.

2. Tại sao nên dùng ngõ ra Voltage (điện áp) cho SSR thay vì ngõ ra Relay cơ?

Ngõ ra điện áp cho phép điều khiển SSR với tần suất cực cao, giúp nhiệt độ không bị dao động (hình sin), đồng thời loại bỏ tiếng kêu "tạch tạch" và hiện tượng mòn tiếp điểm của relay cơ.

3. Thiết bị có hỗ trợ cảm biến Pt100 không?

Có, Omron E5CC-QX3D5M-000 hỗ trợ đa dạng đầu vào bao gồm Pt100 và hầu hết các loại Thermocouple phổ biến hiện nay.

4. Chức năng Auto-tuning là gì và khi nào cần dùng?

Auto-tuning là chế độ tự động tối ưu hóa thông số PID. Bạn nên dùng khi lắp đặt mới, khi thay đổi loại cảm biến hoặc khi thay đổi công suất thanh nhiệt của lò.

5. Thiết bị có chịu được môi trường ẩm ướt không?

Mặt trước thiết bị đạt chuẩn IP66, chống bụi và tia nước bắn. Tuy nhiên, phần mặt sau (phần đấu nối) cần được lắp trong tủ điện kín để đảm bảo an toàn.

6. Tôi cần khoét lỗ bao nhiêu để lắp thiết bị này?

Kích thước mặt trước là 48x48mm, nhưng lỗ khoét chuẩn trên tủ điện phải là 45x45mm.

7. Làm sao để biết cảm biến nhiệt độ bị hỏng khi dùng E5CC?

Khi cảm biến bị đứt hoặc ngắn mạch, đồng hồ sẽ hiển thị mã lỗi (Input Error) trên màn hình, giúp bạn phát hiện sự cố ngay lập tức.

8. Omron E5CC-QX3D5M-000 có hỗ trợ truyền thông không?

Model này tập trung vào điều khiển PID độc lập. Nếu bạn cần quản lý tập trung qua PLC/SCADA, hãy tham khảo các phiên bản có hỗ trợ Modbus RTU của dòng E5CC.

9. Thời gian bảo hành sản phẩm tại AUT VN là bao lâu?

Sản phẩm chính hãng Omron tại AUT VN được bảo hành theo tiêu chuẩn nhà sản xuất và hỗ trợ kỹ thuật trọn đời.

10. Mua hàng tại AUT VN có được hỗ trợ cài đặt không?

Có. AUT VN không chỉ bán sản phẩm mà còn hỗ trợ kỹ thuật hướng dẫn cài đặt, cấu hình PID miễn phí cho khách hàng qua Zalo/Phone hoặc trực tiếp.

Cam kết từ AUT VN

AUT VN tự hào là đơn vị cung cấp giải pháp tự động hóa hàng đầu, cam kết sản phẩm Omron E5CC-QX3D5M-000 chính hãng 100%. Chúng tôi cung cấp đầy đủ chứng chỉ CO/CQ, xuất hóa đơn VAT và hỗ trợ kỹ thuật chuyên sâu. Liên hệ ngay hotline 0968.053.025 để nhận báo giá ưu đãi nhất!

Sản Phẩm Tương Đương Phù Hợp:

SKU: E5CC-QX2ASM-000

Đồng hồ nhiệt Omron E5CC-QX2ASM-000 | 48x48mm, Điều khiển 2-PID, Xuất SSR - AUT VN

SKU: E5CC-RX2ASM-000

Đồng hồ nhiệt Omron E5CC-RX2ASM-000 | Điều khiển PID, Ngõ ra Relay, Chuẩn DIN 48x48

SKU: E5CC-QX3D5M-001

Đồng hồ nhiệt Omron E5CC-QX3D5M-001

SKU: E5CC-QX3D5M-005

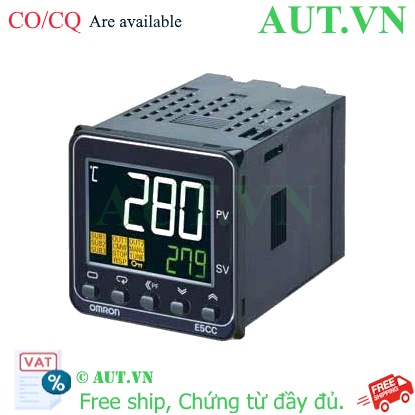

Bộ Điều Khiển Nhiệt Độ Omron E5CC-QX3D5M-005: PID Chính Xác, Nguồn 24V, Ngõ Ra SSR

SKU: E5CC-QX3D5M-006

Đồng hồ nhiệt Omron E5CC-QX3D5M-006

SKU: E5CC-QX3D5M-007

Đồng hồ nhiệt Omron E5CC-QX3D5M-007

SKU: E5CC-QX3DSM-000

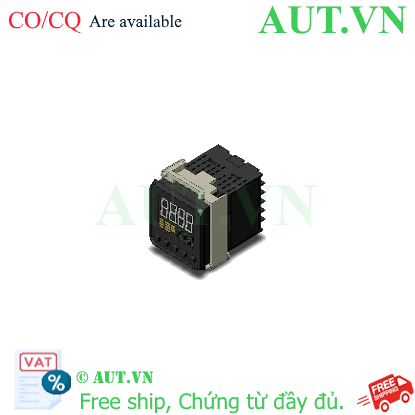

Đồng hồ nhiệt Omron E5CC-QX3DSM-000
