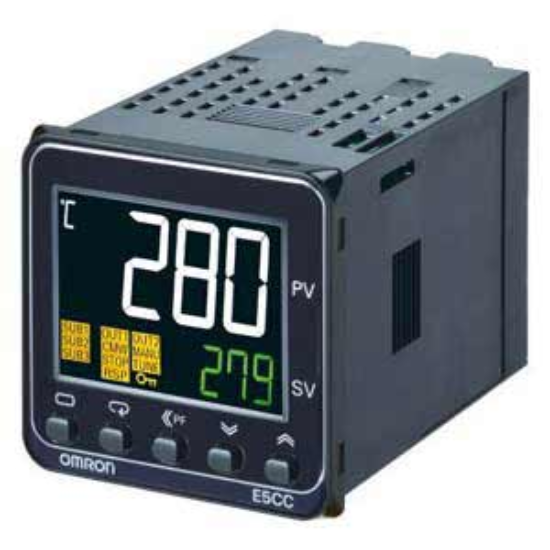

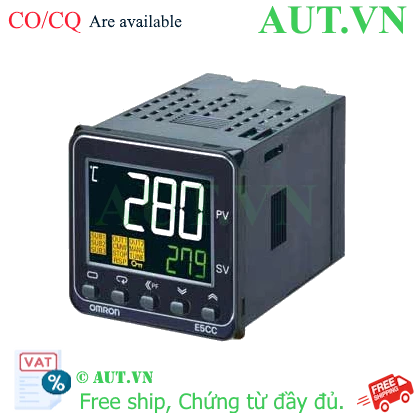

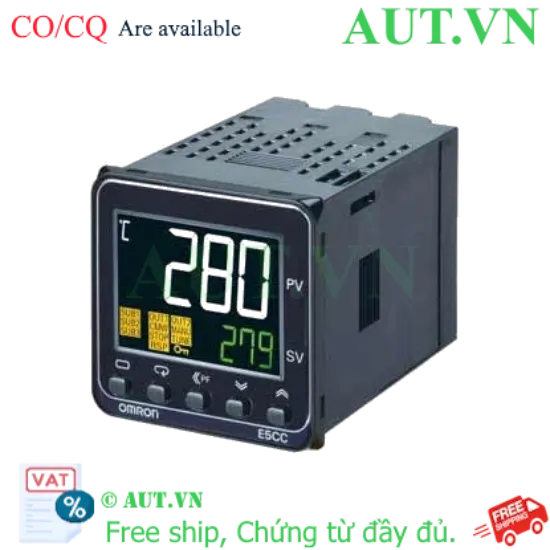

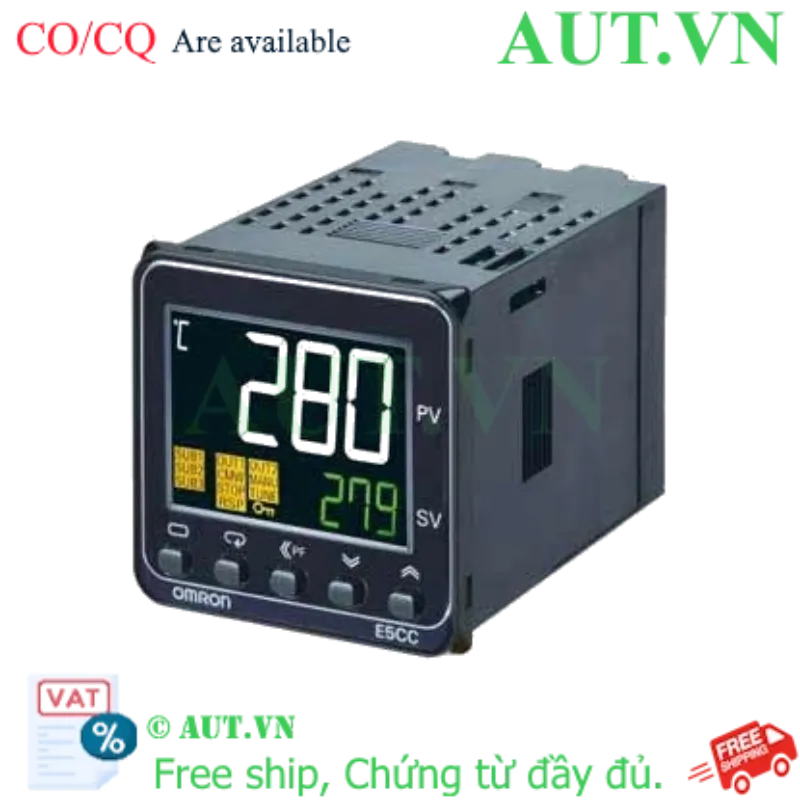

Bộ Điều Khiển Nhiệt Độ Omron E5CC-RX3A5M-001 - Điều Khiển PID Chính Xác, Ngõ Ra Relay, Kích Thước 48x48mm

Model: E5CC-RX3A5M-001
Ngõ ra điều khiển: Relay output (Tiếp điểm rơle)
Nguồn cấp: 100...240VAC
Chế độ điều khiển: 2-PID control, ON-OFF control (Sưởi và Làm mát)
Đầu vào cảm biến: Đa dạng (K, J, Pt100, 4-20mA, 0-10VDC...)
Kích thước lắp đặt: 48x48mm (Chuẩn DIN công nghiệp)
Tiêu chuẩn bảo vệ: IP66 mặt trước

nhà chế tạo: Omron

SKU: E5CC-RX3A5M-001

Tải xuống mẫu

Giá cũ: 4.309.200 ₫

Giá bán: 3.447.360 ₫

Số lượng:

Giới thiệu về Bộ điều khiển nhiệt độ Omron E5CC-RX3A5M-001

Bộ điều khiển nhiệt độ Omron E5CC-RX3A5M-001 (hay còn gọi là đồng hồ nhiệt Omron) là giải pháp điều khiển nhiệt độ kỹ thuật số cao cấp, được thiết kế để tối ưu hóa sự ổn định cho các hệ thống gia nhiệt và làm mát trong môi trường công nghiệp. Với sự kết hợp giữa thuật toán điều khiển PID tiên tiến và khả năng tương thích cảm biến linh hoạt, sản phẩm giúp doanh nghiệp loại bỏ sai số nhiệt, nâng cao chất lượng thành phẩm và đảm bảo an toàn tuyệt đối cho thiết bị vận hành. Tại AUT VN, chúng tôi cung cấp sản phẩm chính hãng, đảm bảo hiệu suất vận hành bền bỉ nhất cho nhà máy của bạn.

Điểm nổi bật của Omron E5CC-RX3A5M-001

Màn hình LCD siêu rõ nét: Độ tương phản cao, hiển thị giá trị hiện tại (PV) và giá trị cài đặt (SV) sắc nét, dễ dàng quan sát từ xa hoặc trong môi trường ánh sáng mạnh.
Công nghệ Auto-tuning PID: Tự động tính toán và điều chỉnh thông số PID, giúp hệ thống đạt nhiệt độ mong muốn nhanh nhất mà không xảy ra hiện tượng vọt lố (overshoot).
Khả năng tương thích đa năng: Hỗ trợ hầu hết các loại đầu vào phổ biến như Thermocouple (K, J, R, S...), RTD (Pt100) và tín hiệu Analog (4-20mA, 0-10V).
Tiêu chuẩn bảo vệ IP66: Mặt trước chống bụi và tia nước tuyệt đối, đảm bảo thiết bị hoạt động bền bỉ trong môi trường nhà máy khắc nghiệt.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết thông số
Model	E5CC-RX3A5M-001
Nguồn điện cấp	100 đến 240 VAC
Phương pháp điều khiển	Điều khiển 2-PID, Điều khiển ON-OFF
Ngõ ra điều khiển	Relay Output (Tiếp điểm rơle)
Đầu vào cảm biến	Cặp nhiệt điện (B, C, E, J, K, L, N, R, S, T), Pt100, JPt100, 0-10VDC, 4-20mADC
Kích thước mặt trước	48 x 48 mm
Kích thước lỗ khoét	45 x 45 mm
Cấp bảo vệ	IP66 (Mặt trước)
Trọng lượng	120g

Lợi ích khi sử dụng Omron E5CC-RX3A5M-001

Tối ưu năng lượng: Thuật toán PID thông minh giúp duy trì nhiệt độ chính xác, loại bỏ tình trạng bật/tắt liên tục gây lãng phí điện năng.
Đảm bảo chất lượng đồng nhất: Kiểm soát nhiệt độ nghiêm ngặt giúp sản phẩm đầu ra đạt chuẩn, giảm thiểu tối đa tỷ lệ phế phẩm trong sản xuất.
Vận hành tin cậy: Thương hiệu Omron Nhật Bản đảm bảo tuổi thọ thiết bị cực cao, giảm thiểu thời gian dừng máy (downtime) để bảo trì.
Lắp đặt dễ dàng: Kích thước chuẩn DIN 48x48mm giúp thay thế nhanh chóng cho các dòng đồng hồ nhiệt cũ.

Hướng dẫn sử dụng và lắp đặt (How-to)

Lắp đặt vật lý: Tiến hành khoét lỗ 45x45mm trên mặt tủ điện, đặt thiết bị vào và siết chặt bracket cố định để đảm bảo chắc chắn.
Kết nối điện: Đấu nối nguồn cấp AC 100-240V vào chân nguồn và kết nối cảm biến nhiệt độ (ví dụ Type K hoặc Pt100) vào chân đầu vào tương ứng.
Cấu hình cảm biến: Truy cập menu cài đặt nâng cao để chọn đúng loại cảm biến đang sử dụng. Bước này cực kỳ quan trọng để hiển thị đúng giá trị nhiệt độ.
Thiết lập giá trị SV: Sử dụng phím điều chỉnh để cài đặt nhiệt độ mong muốn (Set Value).
Kích hoạt Auto-tuning (AT): Chạy chế độ AT để thiết bị tự động đo đạc và tính toán các thông số PID phù hợp nhất với đặc thù của lò nhiệt hiện tại.

Sản phẩm sử dụng chung (isRelatedTo)

Cảm biến nhiệt độ: Cặp nhiệt điện Type K, J hoặc cảm biến Pt100 chính hãng Omron để đạt độ chính xác cao nhất.
Thiết bị đóng cắt: Relay trung gian hoặc Contactor (do ngõ ra của E5CC là Relay, cần thiết bị trung gian để điều khiển tải công suất lớn).
Phụ kiện lắp đặt: Adapter Y92F-45, Y92F-49 hoặc nắp che bảo vệ Y92A-48N.

Ứng dụng thực tế của sản phẩm (PropertyValue)

Ngành nhựa: Điều khiển nhiệt độ cho máy ép nhựa, máy đùn nhựa, máy thổi màng.
Thực phẩm & Y tế: Hệ thống lò sấy thực phẩm, tủ ấp trứng công nghiệp, nồi hấp tiệt trùng.
Xử lý nhiệt: Lò nung luyện kim, lò tôi cao tần, các hệ thống sấy sơn công nghiệp.
Hệ thống HVAC: Kiểm soát nhiệt độ môi trường chính xác cho phòng sạch, phòng thí nghiệm.

Câu hỏi thường gặp (FAQ)

1. Omron E5CC-RX3A5M-001 có điểm gì khác so với các model E5CC khác?
Điểm đặc trưng là ngõ ra Relay (Relay Output) và dải nguồn 100-240VAC. Nó phù hợp cho những hệ thống điều khiển thông qua relay trung gian hoặc contactor.

2. Tôi có thể sử dụng cảm biến Pt100 cho model này không?
Hoàn toàn được. Thiết bị hỗ trợ đầy đủ Pt100 và JPt100, bạn chỉ cần vào menu cài đặt để chọn loại đầu vào là Pt100.

3. Tại sao tôi nên sử dụng chức năng Auto-tuning (AT)?
Auto-tuning giúp thiết bị tự tìm ra thông số PID tối ưu cho tải nhiệt của bạn, giúp nhiệt độ ổn định nhanh hơn và không bị vọt lố.

4. Thiết bị có chịu được môi trường ẩm ướt không?
Mặt trước đạt chuẩn IP66, chống bụi và tia nước. Tuy nhiên, mặt sau và các điểm đấu nối phải được đặt trong tủ điện kín để đảm bảo an toàn.

5. Tôi có thể đấu trực tiếp thanh nhiệt 2kW vào ngõ ra Relay không?
Không nên. Ngõ ra Relay của đồng hồ nhiệt chỉ dùng để điều khiển. Bạn hãy dùng nó để kích cho một Contactor hoặc SSR để điều khiển tải công suất lớn.

6. Làm cách nào để đưa thiết bị về cài đặt mặc định (Reset)?
Bạn có thể truy cập menu "Initialization" trong phần cài đặt nâng cao để reset toàn bộ thông số về mặc định nhà máy.

7. Model này có hỗ trợ truyền thông RS-485/Modbus không?
Model RX3A5M-001 không tích hợp truyền thông. Nếu bạn cần quản lý tập trung qua máy tính/PLC, hãy chọn các model có hậu tố truyền thông RS-485.

8. Độ chính xác của dòng E5CC là bao nhiêu?
Dòng E5CC có độ chính xác rất cao nhờ bộ lọc nhiễu kỹ thuật số, sai số cực thấp theo tiêu chuẩn khắt khe của Omron Nhật Bản.

9. Sản phẩm mua tại AUT VN được bảo hành như thế nào?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Omron, cam kết đầy đủ CO/CQ.

10. AUT VN có hỗ trợ hướng dẫn cài đặt không?
Có, chúng tôi hỗ trợ kỹ thuật miễn phí, hướng dẫn khách hàng cách cài đặt thông số PID và đấu nối chi tiết.

11. Sự khác biệt giữa điều khiển PID và ON-OFF là gì?
ON-OFF chỉ bật/tắt khi chạm ngưỡng, dễ gây dao động nhiệt. PID tính toán sai số để điều chỉnh mượt mà, giữ nhiệt độ cực kỳ ổn định.

12. E5CC-RX3A5M-001 có thể dùng để làm mát không?
Có, thiết bị hỗ trợ chế độ điều khiển sưởi/làm mát (Heating/Cooling) tùy theo cài đặt của người dùng.

Nguồn tham khảo: Omron Industrial Automation Official
