Tôi có thể thay đổi loại cảm biến đầu vào không?

Có, sản phẩm này là dạng đa năng (Universal Input), bạn có thể cài đặt để dùng cho Can K, J, Pt100 hoặc tín hiệu Analog 4-20mA.

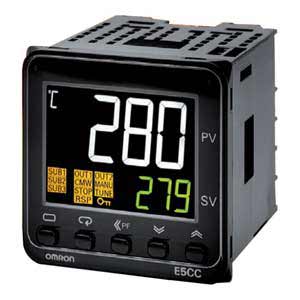

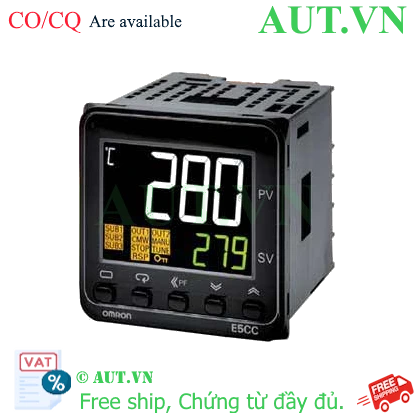

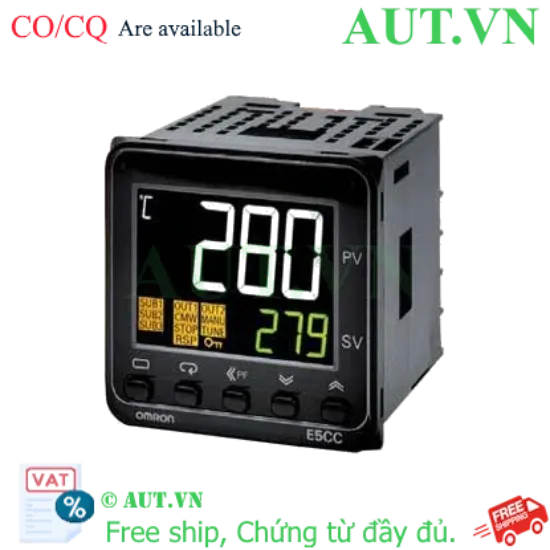

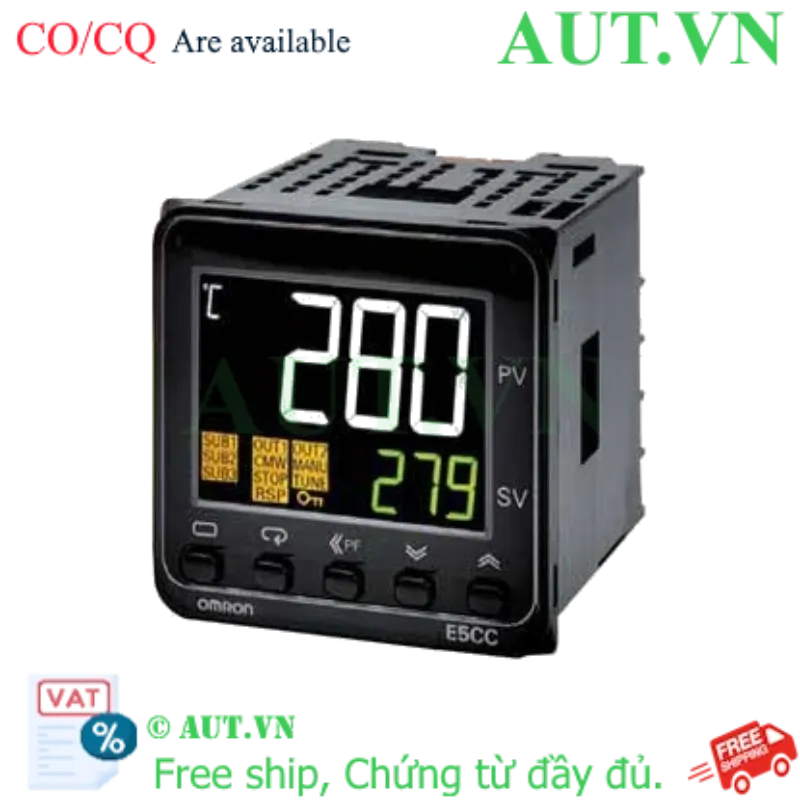

Omron E5CC-TQQ3D5M-001 - Bộ Điều Khiển Nhiệt Độ PID Chính Xác, Nguồn 24V, Ngõ Ra Voltage

Công nghệ PID tiên tiến: Thuật toán 2-PID giúp kiểm soát nhiệt độ cực kỳ ổn định, loại bỏ hoàn toàn hiện tượng vọt lố nhiệt.
Nguồn cấp linh hoạt: Hỗ trợ 24VAC/24VDC, an toàn và dễ dàng tích hợp vào các hệ thống tủ điện công nghiệp.
Ngõ ra chuyên dụng: Voltage output tối ưu cho việc điều khiển SSR (Rơ le bán dẫn) với tốc độ đóng ngắt cực cao.
Đầu vào đa năng (Universal Input): Tương thích rộng rãi với nhiều loại cảm biến: Thermocouple (K, J, T...), Pt100, và tín hiệu Analog (4-20mA, 0-10V).
Hiển thị sắc nét: Màn hình LCD 4 ký tự độ tương phản cao, giúp quan sát giá trị thực tế (PV) và giá trị cài đặt (SV) dễ dàng.

nhà chế tạo: Omron

SKU: E5CC-TQQ3D5M-001

Tải xuống mẫu

Giá cũ: 6.000.750 ₫

Giá bán: 4.800.600 ₫

Số lượng:

Giới thiệu Bộ Điều Khiển Nhiệt Độ Omron E5CC-TQQ3D5M-001

Omron E5CC-TQQ3D5M-001 là dòng bộ điều khiển nhiệt độ kỹ thuật số cao cấp thuộc series E5CC danh tiếng của Omron. Sản phẩm được thiết kế để đáp ứng những tiêu chuẩn khắt khe nhất trong các hệ thống kiểm soát nhiệt độ công nghiệp. Với khả năng điều khiển PID (Proportional-Integral-Derivative) thông minh, thiết bị giúp duy trì nhiệt độ tại điểm cài đặt một cách tuyệt đối, tối ưu hóa thời gian gia nhiệt và đảm bảo tính đồng nhất cho quy trình sản xuất.

Điểm nổi bật của Omron E5CC-TQQ3D5M-001

Độ chính xác vượt trội: Tính năng Auto-tuning thông minh giúp thiết bị tự động tính toán các thông số P, I, D phù hợp nhất với đặc tính nhiệt của hệ thống.
Khả năng tương thích đa dạng: Hỗ trợ hầu hết các loại cảm biến nhiệt phổ biến hiện nay (Can nhiệt, RTD, tín hiệu Analog), giúp tiết kiệm chi phí khi thay thế hoặc nâng cấp.
Thiết kế bền bỉ chuẩn công nghiệp: Mặt trước đạt tiêu chuẩn bảo vệ IP66, chống bụi và tia nước, đảm bảo vận hành ổn định trong môi trường nhà xưởng khắc nghiệt.
Lắp đặt nhanh chóng: Kích thước chuẩn 48x48mm (lỗ khoét 45x45mm), dễ dàng thay thế cho các model cũ mà không cần sửa đổi tủ điện.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết
Model	E5CC-TQQ3D5M-001
Thương hiệu	Omron
Nguồn cấp (Power Supply)	24 VAC hoặc 24 VDC
Phương pháp điều khiển	Điều khiển 2-PID, Điều khiển ON-OFF
Loại ngõ ra (Output)	Voltage output (Dùng điều khiển SSR)
Đầu vào cảm biến (Input)	K, J, T, E, L, U, N, R, S, B, C, W, PL2, Pt 100Ω, JPt 100Ω, Infrared, 0...20mA, 4...20mA, 0...10V, 0...5V, 1...5V
Hiển thị (Display)	LCD 4 ký tự, chiều cao chữ 15.2mm
Kích thước lắp đặt	45 x 45 mm (Kích thước mặt ngoài 48 x 48 mm)
Tiêu chuẩn	CE, CSA, KC, UL

Lợi ích khi sử dụng Omron E5CC-TQQ3D5M-001

Tối ưu hóa điện năng: Cơ chế PID giúp kiểm soát chính xác, tránh tình trạng quá nhiệt gây lãng phí điện năng tiêu thụ.
Bảo vệ hệ thống an toàn: Tính năng cảnh báo đứt dây cảm biến (Burnout alarm) giúp phát hiện sự cố tức thì, ngăn ngừa hư hỏng thiết bị gia nhiệt.
Nâng cao chất lượng sản phẩm: Sự ổn định nhiệt độ tuyệt đối giúp loại bỏ các sản phẩm lỗi do sai lệch nhiệt, đặc biệt quan trọng trong ngành dược phẩm và điện tử.
Tăng tuổi thọ thiết bị: Ngõ ra Voltage kết hợp với SSR giúp loại bỏ hiện tượng mài mòn cơ học và tia lửa điện như rơ le truyền thống.

Hướng dẫn sử dụng (How-to)

Bước 1: Đấu nối điện: Kết nối nguồn 24V vào các chân cấp nguồn tương ứng. Kết nối cảm biến nhiệt độ vào chân Input và kết nối ngõ ra Voltage tới đầu vào điều khiển của SSR.
Bước 2: Cấu hình cảm biến: Vào menu cài đặt (Setup) để chọn đúng loại cảm biến đang sử dụng (Ví dụ: Type K, Pt100 hoặc 4-20mA).
Bước 3: Thiết lập nhiệt độ: Sử dụng các phím điều hướng trên mặt thiết bị để nhập giá trị nhiệt độ mong muốn (SV).
Bước 4: Chạy Auto-Tuning (AT): Kích hoạt chức năng AT để thiết bị tự động đo lường đặc tính nhiệt của lò và tính toán các thông số PID tối ưu nhất.
Bước 5: Giám sát vận hành: Theo dõi giá trị PV trên màn hình LCD để đảm bảo nhiệt độ thực tế đang bám sát giá trị cài đặt.

Sản phẩm sử dụng chung với (isRelatedTo)

Để hệ thống điều khiển nhiệt độ hoạt động hoàn hảo, quý khách nên kết hợp với:

Solid State Relay (SSR): Thiết bị đóng ngắt dòng điện cho thanh nhiệt dựa trên tín hiệu điện áp từ đồng hồ.
Cảm biến nhiệt độ Omron: Các dòng can nhiệt Type K, J hoặc cảm biến Pt100 chính hãng.
Cáp lập trình E58-CIFQ2: Hỗ trợ kết nối với máy tính để cài đặt thông số nhanh chóng và chuyên nghiệp.

Ứng dụng sản phẩm (PropertyValue)

Ngành nhựa: Kiểm soát nhiệt độ máy ép nhựa, máy đùn và máy thổi chai.
Thực phẩm & Dược phẩm: Điều khiển lò sấy, nồi tiệt trùng, hệ thống sấy dược phẩm.
Sản xuất điện tử: Hệ thống lò hàn Reflow, máy sấy linh kiện bán dẫn.
Phòng thí nghiệm: Điều khiển bồn gia nhiệt, lò phản ứng hóa học và tủ sấy mẫu.

Câu hỏi thường gặp (FAQ)

1. Model E5CC-TQQ3D5M-001 có dùng được nguồn 220VAC không?
Không. Model này được thiết kế dành riêng cho nguồn 24VAC/VDC. Để dùng nguồn 220V, vui lòng liên hệ AUT VN để được tư vấn model khác.

2. Tại sao tôi nên chọn điều khiển PID thay vì ON-OFF?
Điều khiển ON-OFF thường gây dao động nhiệt lớn quanh điểm cài đặt. PID tính toán sai số để điều chỉnh công suất mượt mà, giúp nhiệt độ ổn định tuyệt đối và không bị vọt lố.

3. Thiết bị này có thể dùng chung cho nhiều loại cảm biến không?
Có, đây là dòng đầu vào đa năng (Universal Input), cho phép bạn chuyển đổi linh hoạt giữa các loại Can nhiệt, RTD hoặc tín hiệu Analog.

4. Chức năng Auto-Tuning có thực sự cần thiết không?
Rất cần thiết. Nó giúp thiết bị tự học đặc tính của lò sấy/máy nhiệt, từ đó tự tính toán các thông số PID mà bạn không cần phải là chuyên gia toán học để cài đặt thủ công.

5. Ngõ ra Voltage output hoạt động như thế nào?
Thiết bị xuất ra một tín hiệu điện áp DC nhỏ để điều khiển SSR. Cách này giúp việc đóng ngắt diễn ra cực nhanh, êm ái và bền bỉ hơn rơ le cơ.

6. Kích thước lắp đặt của thiết bị là bao nhiêu?
Thiết bị có kích thước mặt ngoài 48x48mm và yêu cầu lỗ khoét tủ điện là 45x45mm.

7. Làm sao để nhận biết cảm biến nhiệt độ bị lỗi?
Khi cảm biến bị đứt hoặc ngắn mạch, thiết bị sẽ hiển thị cảnh báo lỗi trên màn hình (ví dụ: S.Err) thông qua tính năng Burnout alarm.

8. Sản phẩm có hỗ trợ truyền thông RS-485 không?
Model TQQ3D5M-001 tập trung vào điều khiển độc lập. Nếu cần kết nối truyền thông để giám sát qua PLC/SCADA, hãy tham khảo các model có hỗ trợ RS-485.

9. Sản phẩm được bảo hành như thế nào tại AUT VN?
Sản phẩm được bảo hành chính hãng 12 tháng bởi Omron và được AUT VN hỗ trợ kỹ thuật trong suốt quá trình sử dụng.

10. Tôi có thể cài đặt thông số qua phần mềm máy tính không?
Có, bạn cần mua thêm cáp chuyển đổi E58-CIFQ2 để thực hiện việc này.

11. Màn hình LCD có dễ đọc trong điều kiện thiếu sáng không?
Có, màn hình LCD của dòng E5CC có độ tương phản cao và độ sáng tốt, cực kỳ dễ quan sát trong môi trường công nghiệp.

12. AUT VN có hỗ trợ kỹ thuật sau khi mua không?
Có, chúng tôi hỗ trợ miễn phí qua Zalo hoặc Ultraview để hướng dẫn khách hàng cài đặt và xử lý sự cố từ xa.

Nguồn tham khảo: Omron Industrial Automation
