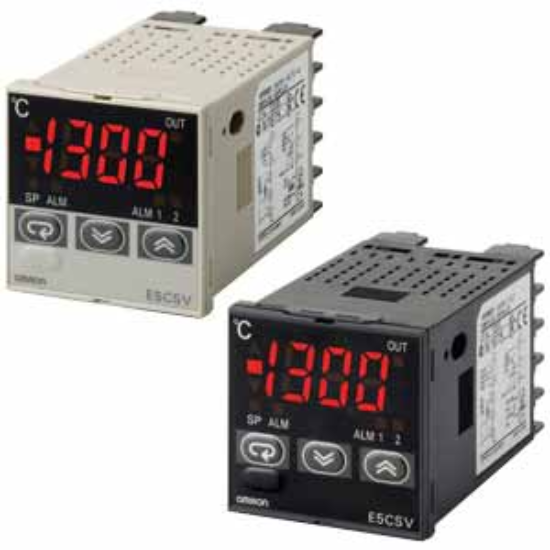

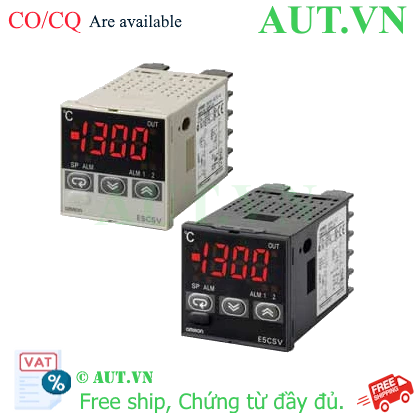

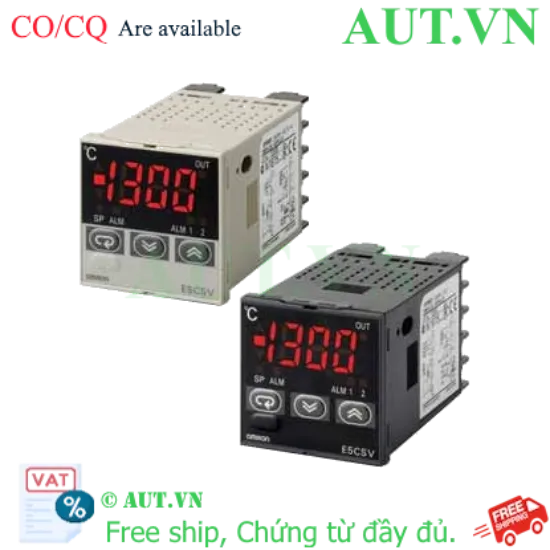

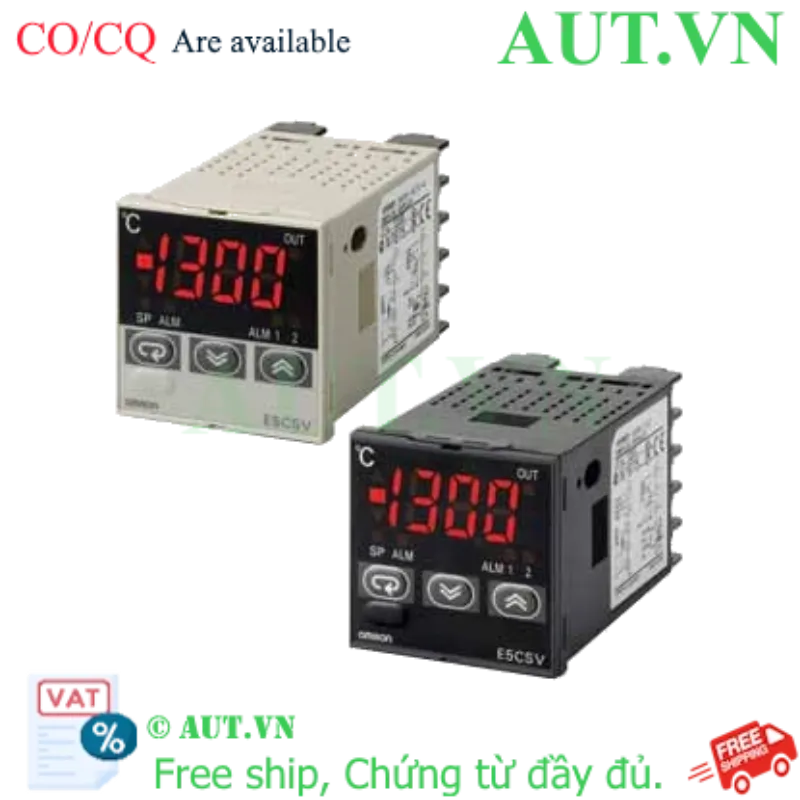

Đồng hồ nhiệt Omron E5CSV-Q1TD-F | Nguồn 24V, Ngõ ra SSR, PID Siêu Chính Xác

Model: E5CSV-Q1TD-F - Thương hiệu Omron Nhật Bản chính hãng.
Nguồn cấp: 24VAC / 24VDC (An toàn, chống nhiễu tối đa cho tủ điện).
Ngõ ra: Voltage Output (Điều khiển SSR) giúp tần suất đóng ngắt cực cao, bền bỉ.
Đầu vào: Universal Input (Tương thích đa dạng Can nhiệt K, J, Pt100, JPt100...).
Công nghệ: PID thông minh, Auto-Tuning tự động tối ưu, triệt tiêu hoàn toàn hiện tượng vọt lố.
Kích thước: Chuẩn DIN 48x48mm, tối ưu không gian lắp đặt.

nhà chế tạo: Omron

SKU: E5CSV-Q1TD-F AC/DC24

Tải xuống mẫu

2.551.890 ₫

Đồng hồ nhiệt Omron E5CSV-Q1TD-F AC/DC24: Giải pháp kiểm soát nhiệt độ chính xác cao

Trong các hệ thống sản xuất công nghiệp hiện đại, việc duy trì sự ổn định của nhiệt độ là yếu tố sống còn để đảm bảo chất lượng sản phẩm. Đồng hồ nhiệt Omron E5CSV-Q1TD-F là dòng bộ điều khiển nhiệt độ kỹ thuật số cao cấp, được thiết kế để đáp ứng những tiêu chuẩn khắt khe nhất về độ chính xác và độ bền. Với nguồn cấp 24V an toàn và khả năng điều khiển SSR mạnh mẽ, đây là lựa chọn hàng đầu cho các kỹ sư tự động hóa đang tìm kiếm sự ổn định tuyệt đối.

Điểm nổi bật của Omron E5CSV-Q1TD-F

Công nghệ PID thông minh: Sử dụng thuật toán điều khiển tiên tiến, giúp thiết bị tự động tính toán và duy trì nhiệt độ ở mức cài đặt mà không bị dao động, loại bỏ hiện tượng vọt lố (overshoot) gây hại cho vật liệu.
Khả năng tương thích cực rộng: Nhờ tính năng Universal Input, thiết bị dễ dàng kết nối với hầu hết các loại cảm biến hiện nay như Can nhiệt (K, J, L, N, R, S, T, U) hoặc RTD (Pt100, JPt100), giúp linh hoạt trong thiết kế hệ thống.
Ngõ ra SSR tối ưu: Ngõ ra điện áp (Voltage Output) được thiết kế chuyên dụng để làm việc với Relay bán dẫn (SSR). Điều này giúp loại bỏ tia lửa điện, giảm nhiễu điện từ và tăng tuổi thọ hệ thống lên gấp nhiều lần so với relay cơ thông thường.
Thiết kế chuẩn công nghiệp: Kích thước 48x48mm chuẩn DIN giúp lắp đặt dễ dàng vào các tủ điện, màn hình hiển thị sắc nét giúp người vận hành dễ dàng theo dõi giá trị thực (PV) và giá trị đặt (SV).

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết thông số
Model	E5CSV-Q1TD-F AC/DC24
Nguồn cấp (Power Supply)	24VAC / 24VDC
Phương pháp điều khiển	PID Control, ON-OFF Control
Loại đầu vào (Input)	Đa năng (Universal): J, JPt 100Ω, K, L, N, Pt 100Ω, R, T, U
Ngõ ra điều khiển (Control Output)	Voltage output (Điều khiển SSR)
Ngõ ra cảnh báo (Alarm Output)	1 Relay output
Kích thước lắp đặt	45 x 45 mm (Tổng thể 48 x 48 x 84 mm)
Tiêu chuẩn bảo vệ	IP20, CE, UL

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi sử dụng Omron E5CSV-Q1TD-F

Tiết kiệm năng lượng: Thuật toán PID giúp duy trì nhiệt độ chính xác mà không gây lãng phí điện năng do đóng ngắt quá mức.
Độ bền vượt trội: Việc kết hợp ngõ ra Voltage với SSR giúp loại bỏ sự mài mòn cơ học, giúp thiết bị vận hành liên tục 24/7 trong môi trường khắc nghiệt.
Giảm chi phí bảo trì: Sản phẩm chính hãng Omron Nhật Bản đảm bảo độ tin cậy cao, giảm thiểu tối đa thời gian dừng máy do lỗi thiết bị.
Lắp đặt nhanh chóng: Thiết kế module hóa giúp kỹ thuật viên tiết kiệm thời gian triển khai tủ điện.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1 - Đấu nối nguồn: Kết nối nguồn 24VAC hoặc 24VDC vào các chân nguồn theo sơ đồ đấu nối của nhà sản xuất.
Bước 2 - Kết nối cảm biến: Đấu nối can nhiệt (K, J...) hoặc RTD (Pt100) vào chân Input. Vào menu cài đặt để chọn đúng loại cảm biến đang sử dụng.
Bước 3 - Kết nối ngõ ra điều khiển: Đấu nối chân Voltage Output tới các cực điều khiển (+) và (-) của Solid State Relay (SSR).
Bước 4 - Thiết lập giá trị nhiệt độ (SV): Sử dụng các phím điều hướng trên mặt thiết bị để cài đặt mức nhiệt độ mong muốn.
Bước 5 - Kích hoạt Auto-Tuning (AT): Nhấn chức năng AT để bộ điều khiển tự động đo lường đặc tính nhiệt của tải và thiết lập thông số PID tối ưu nhất.

Sản phẩm sử dụng chung (isRelatedTo)

Solid State Relay (SSR): Thiết bị bắt buộc để thực hiện việc đóng ngắt tải nhiệt thông qua tín hiệu từ E5CSV.
Cảm biến nhiệt độ (Thermocouple/RTD): Cung cấp tín hiệu phản hồi nhiệt độ chính xác cho thiết bị.
Bộ nguồn DC 24V: Cung cấp nguồn cấp ổn định cho bộ điều khiển.

Ứng dụng thực tế (Application)

Đồng hồ nhiệt Omron E5CSV-Q1TD-F được ứng dụng rộng rãi trong:

Ngành nhựa: Điều khiển nhiệt độ máy ép nhựa, máy đùn nhựa.
Ngành thực phẩm: Kiểm soát nhiệt độ lò sấy, nồi nấu, máy đóng gói.
Ngành điện tử: Máy hàn linh kiện, lò sấy linh kiện điện tử.
Ngành hóa chất: Kiểm soát nhiệt độ các phản ứng hóa học trong bình chứa.

Câu hỏi thường gặp (FAQ)

1. Model E5CSV-Q1TD-F có dùng được nguồn 220V không?
Không. Model này chỉ hỗ trợ nguồn cấp 24VAC hoặc 24VDC. Sử dụng nguồn 220V sẽ làm hỏng thiết bị ngay lập tức.

2. Tại sao nên dùng ngõ ra Voltage thay vì Relay?
Ngõ ra Voltage chuyên dụng để điều khiển SSR. SSR đóng ngắt bằng bán dẫn nên cực nhanh và không gây tia lửa điện, giúp nhiệt độ ổn định hơn nhiều so với Relay cơ.

3. Tôi có thể dùng cảm biến Pt100 cho model này không?
Hoàn toàn được. Thiết bị hỗ trợ Universal Input nên tương thích với cả Pt100 và các loại can nhiệt phổ biến.

4. Chức năng Auto-Tuning có tác dụng gì?
Đây là chức năng tự động dò tìm thông số PID phù hợp nhất với hệ thống của bạn, giúp đạt nhiệt độ mục tiêu nhanh và ổn định nhất mà không cần cài đặt thủ công.

5. Thiết bị này có hỗ trợ truyền thông RS485 không?
Model này không tích hợp sẵn cổng truyền thông. Nếu cần kết nối PLC/Máy tính, bạn nên chọn dòng E5CC hoặc E5CSV phiên bản có Modbus.

6. Kích thước 48x48mm có lắp được vào tủ điện tiêu chuẩn không?
Có, đây là kích thước chuẩn DIN quốc tế, rất phổ biến trong các tủ điện công nghiệp.

7. Làm thế nào để phân biệt hàng chính hãng tại AUT VN?
Hàng chính hãng tại AUT VN luôn có đầy đủ CO/CQ, tem nhãn rõ ràng và được bảo hành chính hãng theo tiêu chuẩn Omron.

8. Thiết bị có khả năng chống nhiễu tốt không?
Có, với nguồn 24V và thiết kế chuẩn công nghiệp, thiết bị có khả năng chống nhiễu điện từ rất tốt, phù hợp cho nhà máy.

9. Tôi cần lưu ý gì khi lắp đặt ngõ ra SSR?
Hãy đảm bảo kết nối đúng cực (+) và (-) của ngõ ra Voltage với chân điều khiển của SSR để tránh hỏng hóc.

10. AUT VN có hỗ trợ kỹ thuật sau khi mua không?
Có, AUT VN hỗ trợ kỹ thuật miễn phí qua Zalo/Điện thoại để hướng dẫn khách hàng cài đặt và vận hành.
