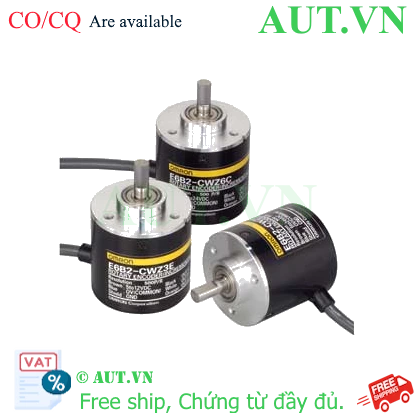

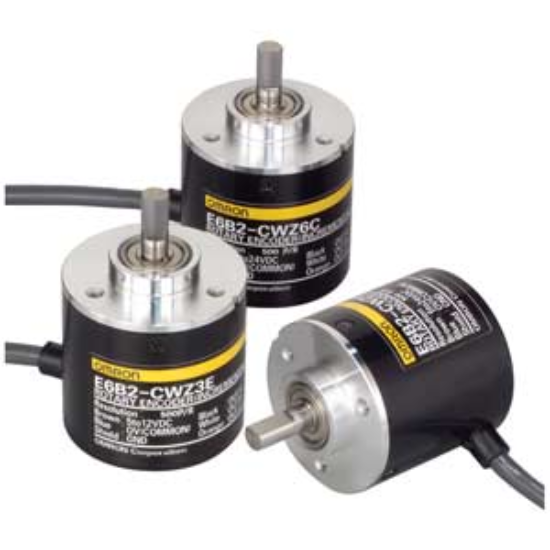

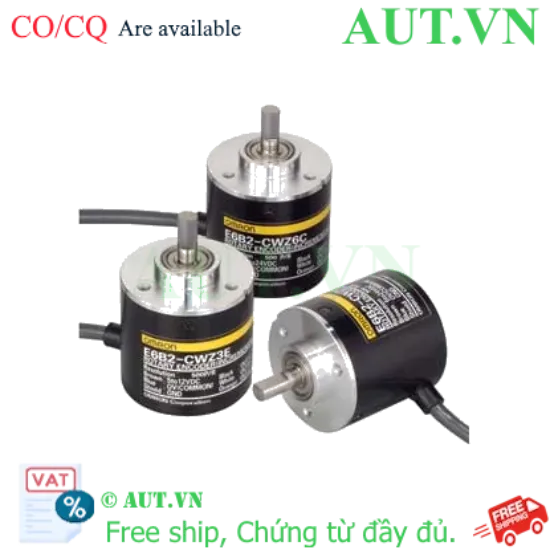

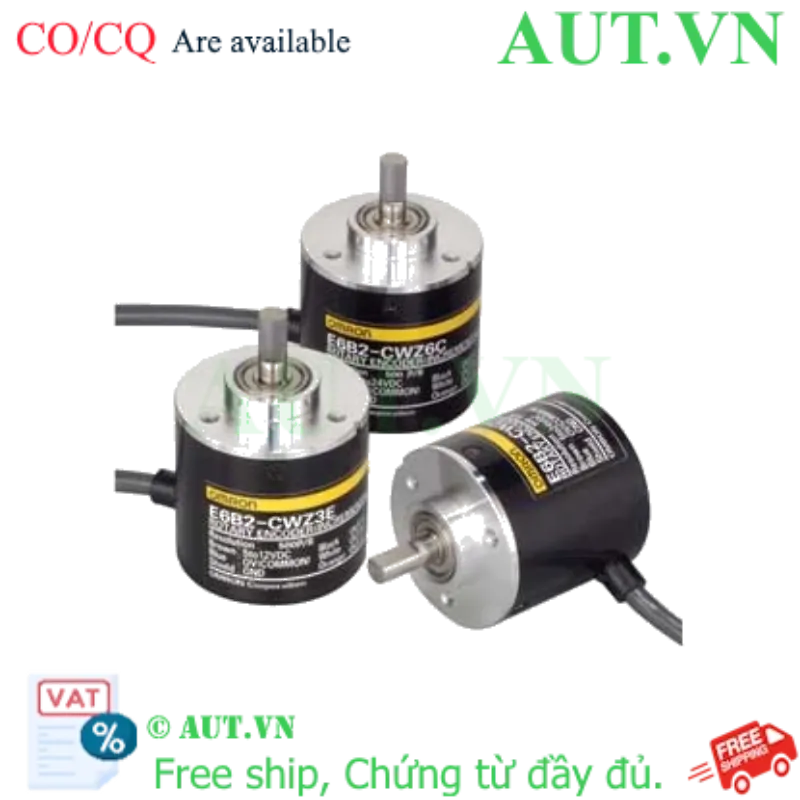

Encoder Omron E6B2-CWZ1X 100P/R | Ngõ ra Line Driver, Nguồn 5VDC, Trục 6mm

Bạn đang gặp vấn đề về nhiễu tín hiệu khi truyền nhận dữ liệu tốc độ từ Encoder về PLC? Hoặc hệ thống đo lường của bạn cần sự ổn định tuyệt đối trong môi trường công nghiệp? Encoder Omron E6B2-CWZ1X 100P/R chính là giải pháp tối ưu với công nghệ ngõ ra Line Driver (vi sai) tiên tiến nhất.

1. Giới thiệu về Encoder Omron E6B2-CWZ1X

Encoder Omron E6B2-CWZ1X là loại cảm biến mã hóa vòng quay tương đối (Incremental Encoder) cao cấp từ thương hiệu Omron Nhật Bản. Thiết bị có nhiệm vụ chuyển đổi chuyển động quay cơ học thành các xung điện chính xác. Điểm khác biệt lớn nhất của model này nằm ở ngõ ra Line Driver (TTL), cho phép truyền tín hiệu đi xa mà không bị ảnh hưởng bởi nhiễu điện từ (EMI) – một yếu tố sống còn trong các nhà máy tự động hóa hiện đại.

2. Điểm nổi bật của sản phẩm

• Công nghệ Line Driver vượt trội: Sử dụng các cặp tín hiệu vi sai (A, A-, B, B-, Z, Z-) giúp loại bỏ triệt để nhiễu, đảm bảo dữ liệu gửi về bộ điều khiển luôn trung thực.
• Độ tin cậy chuẩn Nhật Bản: Sản phẩm được chế tạo từ linh kiện cao cấp, đảm bảo vận hành liên tục 24/7 trong các dây chuyền sản xuất.
• Phản hồi tốc độ cực nhanh: Với tần số đáp ứng lên đến 100kHz, thiết bị xử lý mượt mà các chuyển động tốc độ cao.
• Lắp đặt linh hoạt: Thiết kế nhỏ gọn với đường kính thân 40mm, dễ dàng tích hợp vào nhiều loại máy móc khác nhau.

3. Bảng thông số kỹ thuật chi tiết

Nguồn tham khảo: Omron Industrial Automation

4. Lợi ích khi đầu tư vào E6B2-CWZ1X

• Tối ưu hóa quy trình: Kiểm soát chính xác vị trí và tốc độ giúp giảm tỷ lệ sản phẩm lỗi do sai số cơ khí.
• Giảm thiểu Downtime: Độ bền công nghiệp giúp hạn chế tối đa việc dừng máy đột ngột để thay thế linh kiện.
• Tiết kiệm chi phí dài hạn: Khả năng chống nhiễu giúp bạn không phải tốn chi phí lắp đặt thêm các bộ lọc tín hiệu phức tạp.

5. Hướng dẫn lắp đặt và sử dụng (How to)

1. Bước 1 - Chuẩn bị cơ khí: Sử dụng khớp nối (Coupling) phù hợp với trục 6mm. Lưu ý lắp đặt trục Encoder và trục máy phải đồng tâm hoàn toàn để tránh hiện tượng rung lắc làm hỏng vòng bi.
2. Bước 2 - Kết nối điện: Cấp nguồn đúng 5VDC. Đấu nối các dây tín hiệu theo sơ đồ pha (A, B, Z) và các dây đảo pha (A-, B-, Z-) vào card thu tín hiệu hoặc PLC hỗ trợ Line Driver.
3. Bước 3 - Kiểm tra chiều quay: Sau khi cấp nguồn, cho trục quay thử. Nếu hướng quay ngược với yêu cầu, hãy thực hiện đổi vị trí dây pha A và pha B.
4. Bước 4 - Cài đặt phần mềm: Thiết lập tham số bộ đếm xung trong PLC với giá trị 100 xung/vòng để tính toán chính xác quãng đường hoặc tốc độ thực tế.

6. Sản phẩm đi kèm (isRelatedTo)

Để hệ thống vận hành hoàn hảo, bạn nên kết hợp với các phụ kiện sau:

• Giá đỡ Encoder: E69-2
• Khớp nối trục: E69-C06B, E69-C06M
• Mặt bích lắp đặt: E69-FBA, E69-FBA02

7. Ứng dụng thực tế (Application)

• Hệ thống băng tải thông minh trong các nhà máy thực phẩm, linh kiện điện tử.
• Máy CNC, máy phay, máy tiện yêu cầu kiểm soát vị trí trục chính.
• Cánh tay Robot công nghiệp cần độ chính xác về góc quay.
• Các thiết bị đóng gói, dán nhãn tốc độ cao.
