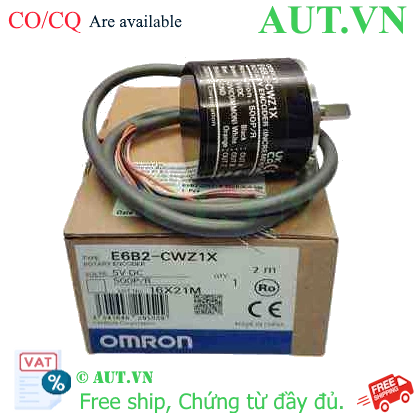

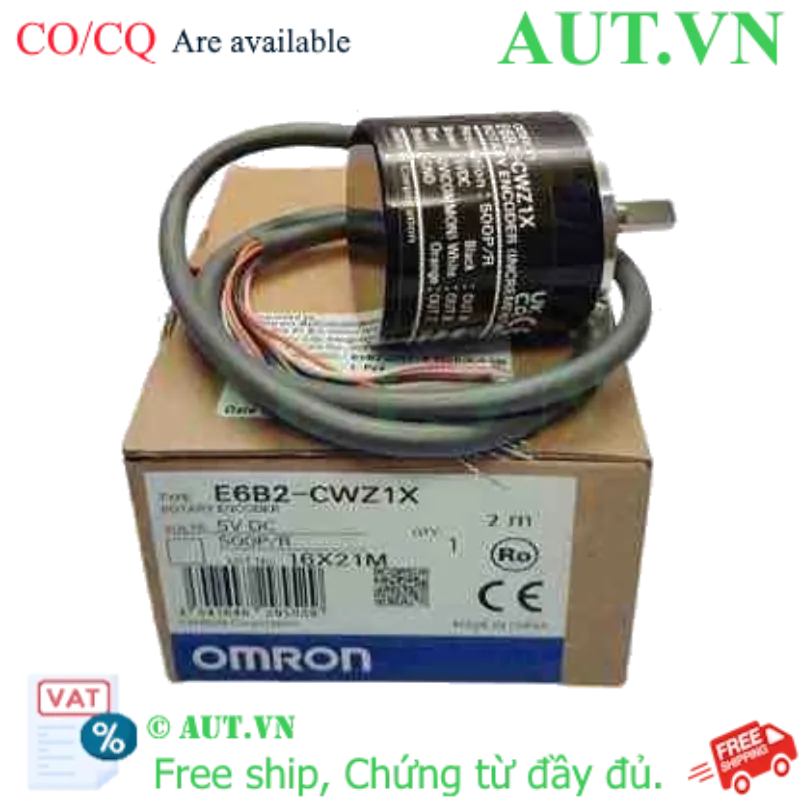

Encoder Omron E6B2-CWZ1X 500P/R - 5VDC, Ngõ ra Line-Driver, Cáp 2M Chính Hãng AUT VN

Model: E6B2-CWZ1X 500P/R 2M
Độ phân giải: 500 xung/vòng (P/R)
Nguồn cấp: 5VDC
Ngõ ra: Line-driver (TTL) cực kỳ chống nhiễu
Kích thước: Thân 40mm, đường kính trục 6mm
Chiều dài cáp: 2 mét
Ứng dụng: Đo tốc độ và vị trí chính xác cao trong công nghiệp

nhà chế tạo: Omron

SKU: E6B2-CWZ1X 500P/R 2M

Tải xuống mẫu

Giá cũ: 9.245.250 ₫

Giá bán: 7.396.200 ₫

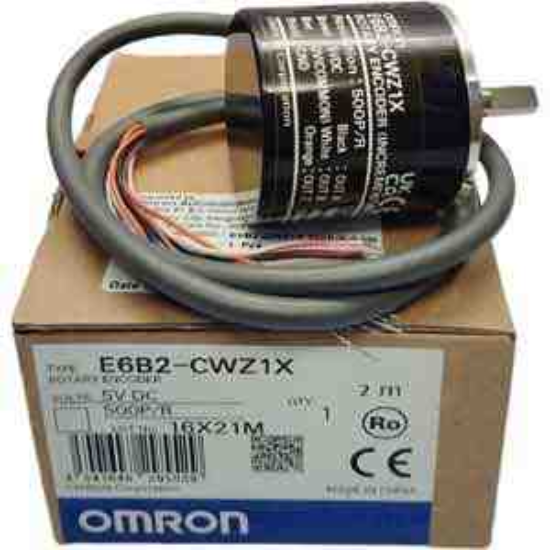

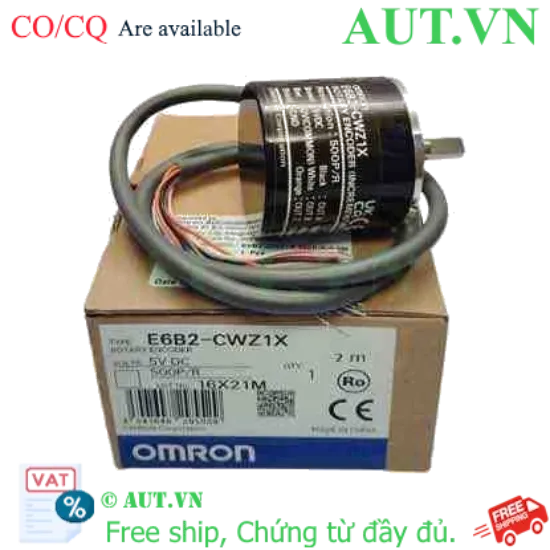

Giới thiệu Cảm biến Encoder Omron E6B2-CWZ1X 500P/R 2M chính hãng

Encoder Omron E6B2-CWZ1X 500P/R 2M là thiết bị cảm biến đo lường chuyển động quay (Rotary Encoder) cao cấp, được ứng dụng để chuyển đổi chuyển động cơ học thành tín hiệu xung điện tử chính xác. Với độ phân giải 500 xung/vòng và đặc biệt là ngõ ra Line-driver (TTL), sản phẩm này là giải pháp tối ưu cho các hệ thống tự động hóa yêu cầu truyền tín hiệu tốc độ cao và khả năng chống nhiễu điện từ vượt trội.

Tại AUT VN, chúng tôi cung cấp dòng Encoder Omron chính hãng, đảm bảo độ bền và sự ổn định tuyệt đối cho dây chuyền sản xuất của bạn.

Điểm nổi bật của Omron E6B2-CWZ1X

Công nghệ Line-driver tiên tiến: Khác với loại Open Collector thông thường, ngõ ra Line-driver cung cấp tín hiệu vi sai, giúp truyền tải tín hiệu đi xa và triệt tiêu nhiễu cực tốt trong môi trường công nghiệp nặng.
Độ chính xác cực cao: Với 500 xung trên mỗi vòng quay, thiết bị cho phép kiểm soát vị trí và tốc độ một cách tỉ mỉ.
Thương hiệu Nhật Bản tin cậy: Sản phẩm Omron nổi tiếng toàn cầu về độ bền, tuổi thọ linh kiện và sự ổn định trong mọi điều kiện vận hành.
Tần số đáp ứng mạnh mẽ: Khả năng xử lý lên đến 100kHz, đáp ứng hoàn hảo cho các ứng dụng chuyển động tốc độ cao.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Mã sản phẩm (Model)	E6B2-CWZ1X 500P/R 2M
Nguồn cấp định mức	5VDC
Độ phân giải (Resolution)	500 xung/vòng (P/R)
Loại ngõ ra (Output type)	Line-driver (TTL)
Các pha tín hiệu	A, A-, B, B-, Z, Z-
Đường kính trục (Shaft diameter)	6 mm
Đường kính thân (Body diameter)	40 mm
Tần số đáp ứng tối đa	100 kHz
Tốc độ quay tối đa	6000 rpm
Chiều dài cáp kết nối	2 mét
Cấp bảo vệ (IP Rating)	IP50
Nhiệt độ hoạt động	-10 đến 70°C

Lợi ích khi đầu tư Encoder Omron E6B2-CWZ1X

Tối ưu hóa quy trình: Kiểm soát chính xác vị trí giúp giảm thiểu phế phẩm trong sản xuất.
Giảm thiểu downtime: Độ bền cơ học và điện học cao giúp máy móc vận hành liên tục, tiết kiệm chi phí sửa chữa.
Dễ dàng tích hợp: Phù hợp với hầu hết các dòng PLC công nghiệp như Siemens, Mitsubishi, Omron, Schneider...

Hướng dẫn lắp đặt và sử dụng (How-to)

Kiểm tra nguồn điện: Xác nhận nguồn cấp là 5VDC. Lưu ý: Sử dụng nguồn 12V hoặc 24V sẽ làm hỏng thiết bị ngay lập tức.
Lắp đặt cơ khí: Sử dụng khớp nối (coupling) chuyên dụng để kết nối trục Encoder với trục động cơ/máy. Đảm bảo trục thẳng hàng để tránh rung lắc gây sai số.
Đấu nối tín hiệu: Kết nối các cặp dây vi sai (A/A-, B/B-, Z/Z-) vào card thu nhận xung của PLC. Sử dụng cáp chống nhiễu để đạt hiệu quả tốt nhất.
Cấu hình PLC: Thiết lập bộ đếm tốc độ cao (High Speed Counter) trên PLC với thông số 500 xung/vòng.
Vận hành thử: Kiểm tra chiều quay và tín hiệu xung phản hồi trên màn hình HMI hoặc phần mềm lập trình.

Sản phẩm sử dụng kèm (isRelatedTo)

Để lắp đặt hoàn chỉnh, quý khách nên tham khảo thêm các phụ kiện chính hãng tại AUT VN:

Giá đỡ Encoder chuyên dụng: E69-2
Khớp nối trục (Coupling): E69-C06B, E69-C06M, E69-C610B, E69-C68B
Mặt bích cố định: E69-FBA, E69-FBA02

Ứng dụng thực tế (Application)

Hệ thống băng tải: Đo tốc độ chính xác cho dây chuyền đóng gói thực phẩm, linh kiện.
Máy CNC & Robot: Kiểm soát vị trí trục chính và các khớp nối cánh tay robot.
Máy in & Máy quấn màng: Kiểm soát chiều dài và độ căng của vật liệu sản xuất.
Thiết bị đo lường: Ứng dụng trong các phòng thí nghiệm cần độ chính xác cao.

Câu hỏi thường gặp (FAQ)

1. Encoder Omron E6B2-CWZ1X có dùng được nguồn 24V không?
Không, model này chỉ hoạt động với nguồn cấp 5VDC. Nếu cần nguồn 24V, bạn hãy chọn model E6B2-CWZ2.

2. Ngõ ra Line-driver có ưu điểm gì so với Open Collector?
Line-driver sử dụng tín hiệu vi sai giúp chống nhiễu cực tốt và cho phép truyền tín hiệu đi xa mà không bị suy giảm chất lượng.

3. 500P/R là gì?
Đây là độ phân giải, nghĩa là trong một vòng quay của trục, Encoder sẽ phát ra đúng 500 xung điện.

4. Sản phẩm này có chống nước không?
Với chuẩn IP50, sản phẩm chống bụi nhưng không chống nước. Bạn nên lắp đặt trong tủ điện hoặc môi trường khô ráo.

5. Tôi có thể thay đổi chiều quay của xung không?
Có, bạn chỉ cần đảo vị trí hai dây pha A và B tại đầu vào PLC.

6. Trục của Encoder này là trục đặc hay trục rỗng?
Đây là loại trục đặc với đường kính 6mm.

7. Làm sao để phân biệt hàng chính hãng Omron?
Hàng chính hãng có tem mác rõ ràng, đầy đủ thông số và được cung cấp bởi các đơn vị uy tín như AUT VN với đầy đủ CO/CQ.

8. AUT VN có giao hàng toàn quốc không?
Có, chúng tôi giao hàng nhanh chóng trên toàn quốc và hỗ trợ kỹ thuật tận tình.

9. Thời gian bảo hành sản phẩm là bao lâu?
Sản phẩm được bảo hành theo chính sách chuẩn của Omron và cam kết từ AUT VN.

10. Tôi cần mua số lượng lớn cho dự án, có được giá tốt không?
Chắc chắn rồi, quý khách vui lòng liên hệ Zalo 0968.053.025 để nhận báo giá dự án chiết khấu cao nhất.

Nguồn tham khảo: Omron Industrial Automation
