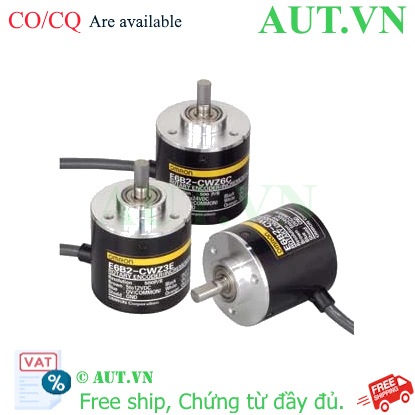

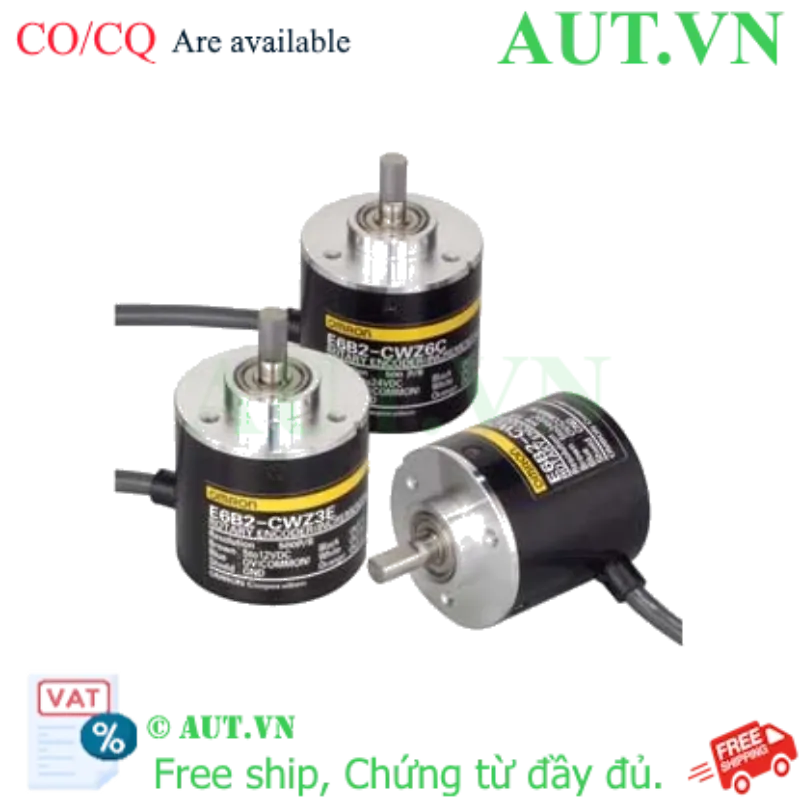

Encoder Omron E6B2-CWZ5B 2000P/R 5M - Ngõ ra PNP, Độ phân giải cao, Chính hãng AUT VN

Thương hiệu: Omron (Nhật Bản)
Độ phân giải: 2000 xung/vòng (P/R) cực kỳ chính xác
Ngõ ra: PNP Open Collector (Tín hiệu pha A, B, Z)
Dải nguồn cấp: 12-24VDC ổn định
Chiều dài cáp: 5 mét, chuẩn công nghiệp chống nhiễu
Ứng dụng: Đo tốc độ và vị trí trong tự động hóa

nhà chế tạo: Omron

SKU: E6B2-CWZ5B 2000P/R 5M

Tải xuống mẫu

Giá cũ: 6.520.500 ₫

Giá bán: 5.216.400 ₫

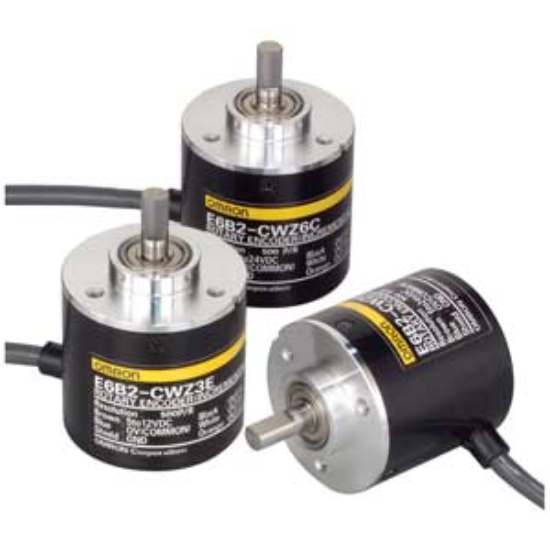

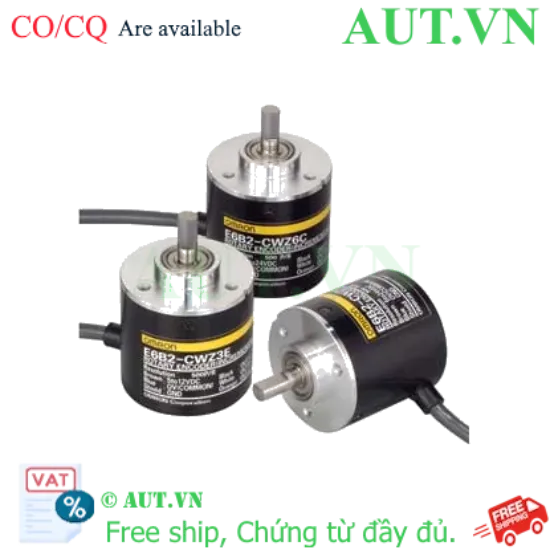

Giới thiệu Cảm biến Encoder Omron E6B2-CWZ5B 2000P/R 5M

Cảm biến Encoder Omron E6B2-CWZ5B 2000P/R 5M là thiết bị mã hóa vòng quay gia tăng (Incremental Rotary Encoder) thuộc dòng cao cấp của Omron. Sản phẩm được thiết kế chuyên dụng để đo lường chính xác tốc độ quay và vị trí của trục máy trong các hệ thống máy móc phức tạp. Với độ phân giải lên tới 2000 xung/vòng và ngõ ra chuẩn PNP, thiết bị đảm bảo khả năng truyền tải tín hiệu tin cậy, giúp hệ thống điều khiển phản hồi tức thời và chính xác nhất.

Điểm nổi bật của sản phẩm

Độ chính xác vượt trội: Khả năng phân giải 2000 xung/vòng cho phép kiểm soát vị trí và tốc độ cực kỳ chi tiết, giảm thiểu sai số trong quy trình sản xuất.
Độ bền chuẩn công nghiệp: Vỏ bảo vệ kim loại chắc chắn, đạt tiêu chuẩn IP50, hoạt động bền bỉ ngay cả trong môi trường nhà máy có nhiều rung động.
Tương thích hệ thống PLC: Ngõ ra PNP Open Collector giúp kết nối mượt mà với các dòng PLC phổ biến như Siemens, Mitsubishi, Delta, Omron...
Kết nối linh hoạt: Cáp dài 5m tích hợp sẵn giúp việc lắp đặt tại các vị trí xa tủ điện trở nên dễ dàng và tiết kiệm chi phí đi dây.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	E6B2-CWZ5B 2000P/R 5M
Hãng sản xuất	Omron (Nhật Bản)
Loại Encoder	Incremental Rotary Encoder (Gia tăng)
Độ phân giải	2000 xung/vòng (P/R)
Điện áp nguồn cấp	12 đến 24VDC
Loại ngõ ra	PNP Open Collector (Pha A, B, Z)
Đường kính trục	6 mm
Tần số đáp ứng tối đa	50 kHz
Tốc độ quay tối đa	6000 rpm
Chiều dài dây cáp	5 mét
Cấp bảo vệ	IP50
Nhiệt độ vận hành	-10°C đến 70°C

Lợi ích khi đầu tư Encoder Omron E6B2-CWZ5B

Tối ưu hóa năng suất: Kiểm soát chính xác vị trí giúp máy vận hành mượt mà, giảm thiểu thời gian dừng máy do lỗi sai lệch vị trí.
Tiết kiệm chi phí dài hạn: Sản phẩm chính hãng Omron có tuổi thọ cực cao, giảm tần suất thay thế và bảo trì linh kiện.
An tâm vận hành: Với sự hỗ trợ từ AUT VN, bạn hoàn toàn yên tâm về nguồn gốc CO/CQ và chất lượng hàng chính hãng.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Lắp đặt cơ khí: Sử dụng khớp nối (Coupling) phù hợp để kết nối trục Encoder với trục động cơ/máy. Lưu ý phải căn chỉnh đồng tâm tuyệt đối để tránh gây rung lắc làm hỏng vòng bi của Encoder.
Bước 2: Đấu nối điện: Kết nối nguồn 12-24VDC vào chân Vcc và 0V. Đấu các chân tín hiệu pha A, B, Z vào các ngõ vào tốc độ cao (High-Speed Counter) trên PLC.
Bước 3: Cấu hình thiết bị: Trên PLC, thiết lập chế độ đếm xung (ví dụ: 4x mode để tăng độ phân giải hoặc đếm đơn pha) phù hợp với nhu cầu thực tế.
Bước 4: Kiểm tra thực tế: Quay trục thủ công và kiểm tra tín hiệu xung trên màn hình PLC để xác định đúng chiều quay và độ chính xác.

Sản phẩm sử dụng kết hợp (isRelatedTo)

Để hệ thống hoạt động hoàn hảo, quý khách nên tham khảo các phụ kiện đi kèm:

Giá đỡ Encoder chuyên dụng: E69-2
Khớp nối trục chính xác: E69-C06B, E69-C06M, E69-C610B
Mặt bích cố định: E69-FBA, E69-FBA02

Ứng dụng thực tế (Application)

Máy đóng gói thực phẩm: Đo độ dài màng co, vị trí cắt chính xác để không làm hỏng sản phẩm.
Hệ thống băng tải: Kiểm soát tốc độ dòng chảy sản phẩm và đếm số lượng sản phẩm tự động.
Máy CNC & Robot công nghiệp: Phản hồi vị trí trục quay để điều khiển chuyển động chính xác đến từng milimet.
Ngành sản xuất giấy/vải: Kiểm soát độ căng và chiều dài vật liệu trong quá trình sản xuất.

Câu hỏi thường gặp (FAQ)

1. Sản phẩm này có phải hàng chính hãng Omron không?
Hoàn toàn chính hãng. AUT VN cam kết cung cấp sản phẩm Omron chuẩn 100%, đầy đủ chứng chỉ CO/CQ và hóa đơn VAT.

2. Ngõ ra PNP khác gì với NPN?
Ngõ ra PNP sẽ xuất mức điện áp dương (Vcc) khi có tín hiệu, trong khi NPN xuất mức 0V. Bạn cần chọn đúng loại để tương thích với PLC đang dùng.

3. Tại sao tôi cần loại 2000 xung/vòng?
Độ phân giải 2000 xung/vòng cung cấp độ chính xác cao hơn nhiều so với các loại 100 hay 500 xung, phù hợp cho các ứng dụng cần kiểm soát vị trí cực kỳ tinh vi.

4. Tôi có thể dùng nguồn 24V cho Encoder này không?
Có, sản phẩm hỗ trợ dải điện áp rộng từ 12V đến 24VDC rất linh hoạt.

5. Cáp 5m có bị nhiễu tín hiệu không?
Cáp đi kèm được thiết kế cho môi trường công nghiệp. Tuy nhiên, nếu lắp đặt gần biến tần hoặc động cơ lớn, bạn nên đi dây trong ống bọc chống nhiễu để đảm bảo tín hiệu sạch nhất.

6. Sản phẩm có kèm theo phụ kiện lắp đặt không?
Sản phẩm bao gồm thân Encoder và cáp 5m. Các phụ kiện như khớp nối hay giá đỡ cần mua rời tùy theo nhu cầu lắp đặt.

7. Làm thế nào để đảo chiều quay của Encoder?
Bạn có thể đảo chiều quay bằng cách đổi vị trí dây tín hiệu pha A và pha B trên PLC.

8. IP50 có nghĩa là gì?
IP50 có nghĩa là thiết bị có khả năng chống bụi nhưng không có khả năng chống nước. Bạn nên lắp đặt trong tủ điện hoặc nơi khô ráo.

9. Thời gian bảo hành như thế nào?
Sản phẩm được bảo hành theo tiêu chuẩn chính hãng Omron thông qua hệ thống phân phối của AUT VN.

10. Tôi muốn mua số lượng lớn cho dự án thì sao?
Vui lòng liên hệ hotline 0968.053.025 để nhận báo giá chiết khấu tốt nhất cho dự án.

Nguồn tham khảo: Omron Industrial Automation
