Encoder Omron E6B2-CWZ5B 360P/R: 360 Xung, Ngõ ra PNP, Độ Chính Xác Cao - AUT VN

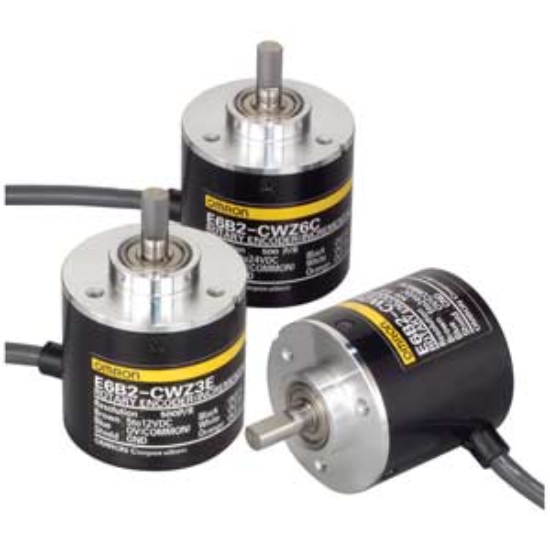

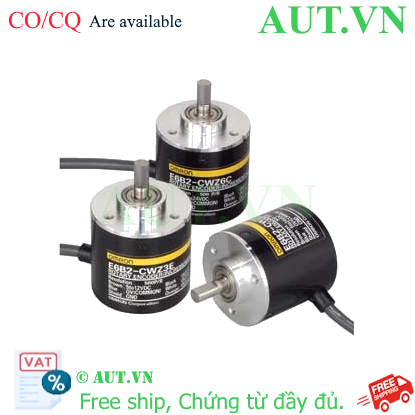

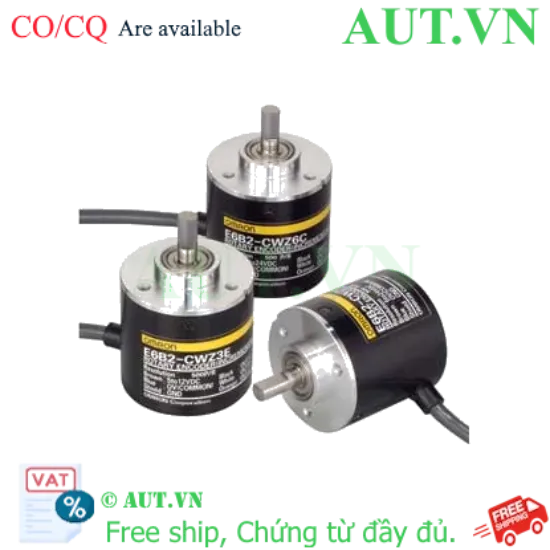

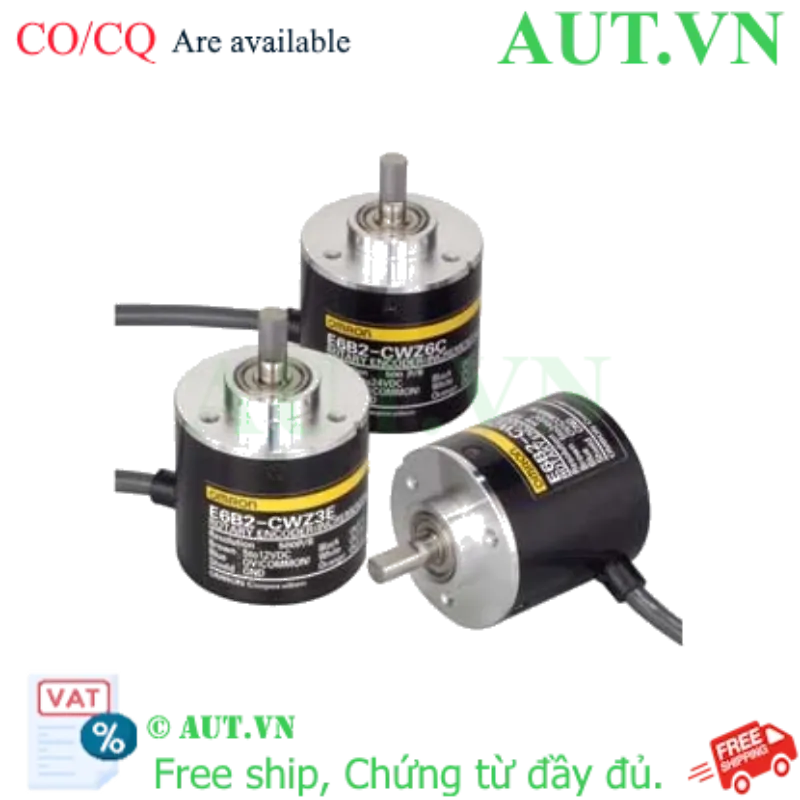

Giới thiệu về Encoder Omron E6B2-CWZ5B 360P/R

Trong các hệ thống tự động hóa hiện đại, việc kiểm soát chính xác tốc độ và vị trí là yếu tố sống còn để đảm bảo chất lượng sản phẩm. Encoder Omron E6B2-CWZ5B 360P/R là thiết bị cảm biến quay tăng (Incremental Rotary Encoder) cao cấp, được thiết kế để chuyển đổi chuyển động quay thành các xung điện chính xác. Với độ phân giải 360 xung/vòng và ngõ ra PNP, sản phẩm này mang lại sự tin cậy tuyệt đối cho các kỹ sư vận hành máy móc. AUT VN tự hào là đơn vị cung cấp sản phẩm Omron chính hãng, giúp doanh nghiệp tối ưu hóa hiệu suất sản xuất.

Điểm nổi bật của Encoder Omron E6B2-CWZ5B

• Độ phân giải chuẩn xác: Với 360P/R, thiết bị cho phép chia vòng quay thành 360 phần bằng nhau, đáp ứng tốt nhu cầu đo góc và vị trí chi tiết.
• Tương thích PLC rộng rãi: Ngõ ra PNP Open Collector giúp kết nối dễ dàng và ổn định với hầu hết các bộ điều khiển PLC từ Siemens, Mitsubishi, Omron đến Delta.
• Tín hiệu 3 pha (A, B, Z): Sự kết hợp giữa pha A và B giúp xác định chiều quay (thuận/ngược), trong khi pha Z cung cấp xung điểm gốc (Home) chính xác cho mỗi vòng quay.
• Kết cấu bền bỉ: Vỏ kim loại chịu lực, hoạt động ổn định trong môi trường công nghiệp khắc nghiệt với dải nhiệt độ từ -10 đến 70°C.

Bảng thông số kỹ thuật chi tiết

Lợi ích khi sử dụng Encoder Omron E6B2-CWZ5B

• Nâng cao độ chính xác: Loại bỏ sai số trong đo lường vị trí, giúp cánh tay robot hoặc băng tải dừng đúng điểm tuyệt đối.
• Giảm chi phí bảo trì: Nhờ độ bền cơ học cao và linh kiện Omron chính hãng, sản phẩm giảm thiểu tần suất thay thế, hạn chế tối đa thời gian dừng máy (downtime).
• Lắp đặt nhanh chóng: Thiết kế chuẩn công nghiệp, sơ đồ đấu nối rõ ràng, giúp kỹ thuật viên triển khai hệ thống trong thời gian ngắn nhất.

Hướng dẫn lắp đặt và vận hành (How-to)

1. Bước 1: Kiểm tra và kết nối trục: Sử dụng khớp nối (Coupling) phù hợp để kết nối trục Encoder với trục động cơ. Lưu ý không lắp cưỡng bức để tránh làm cong trục hoặc hỏng vòng bi.
2. Bước 2: Cố định thiết bị: Gắn Encoder lên giá đỡ (Bracket) chắc chắn, đảm bảo không có rung động mạnh trong quá trình vận hành.
3. Bước 3: Đấu nối điện: Kết nối nguồn 12-24VDC và các dây tín hiệu A, B, Z vào chân input của PLC theo sơ đồ hướng dẫn của Omron.
4. Bước 4: Cấu hình và Test: Cấp nguồn, cho động cơ quay chậm để kiểm tra số xung nhận được trên PLC và xác định chiều quay thuận/ngược.

Sản phẩm sử dụng chung và Phụ kiện khuyên dùng

Để đảm bảo Encoder E6B2-CWZ5B hoạt động bền bỉ và đạt hiệu suất cao nhất, quý khách nên trang bị thêm:

• Giá đỡ (Bracket): Model E69-2 giúp cố định Encoder vững chãi.
• Khớp nối (Couplings): Các mã E69-C06B, E69-C06M, E69-C610B hoặc E69-C68B tùy theo đường kính trục đối ứng.
• Mặt bích (Flanges): E69-FBA hoặc E69-FBA02 cho các ứng dụng lắp đặt đặc thù.

Ứng dụng thực tế của sản phẩm

Encoder Omron E6B2-CWZ5B được tin dùng trong nhiều lĩnh vực công nghiệp như:

• Hệ thống băng tải: Đo tốc độ băng truyền, định vị sản phẩm để đóng gói hoặc phân loại.
• Máy công cụ (CNC): Kiểm soát vị trí bàn máy, trục phay, trục tiện với độ chính xác cao.
• Máy đóng gói & Dán nhãn: Đảm bảo nhãn dán đúng vị trí và khoảng cách đều nhau trên sản phẩm.
• Hệ thống truyền động: Giám sát tốc độ vòng quay của động cơ trong các hệ thống quạt công nghiệp, máy nén khí.

Câu hỏi thường gặp (FAQ)

Nguồn tham khảo: Omron Industrial Automation
