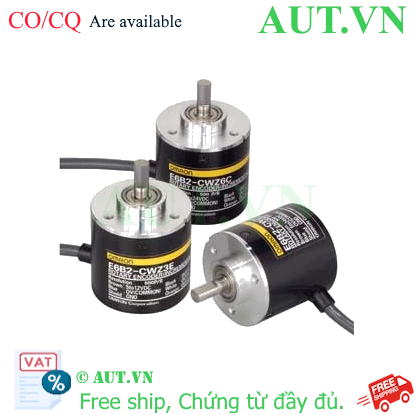

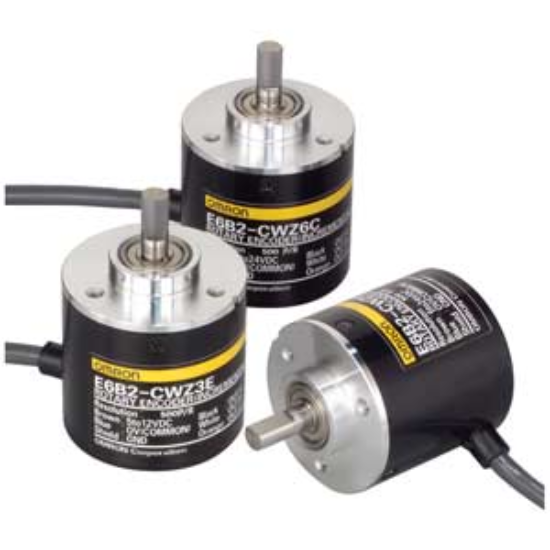

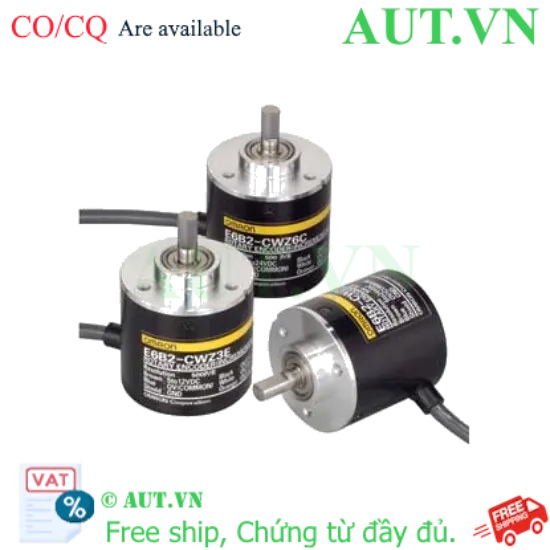

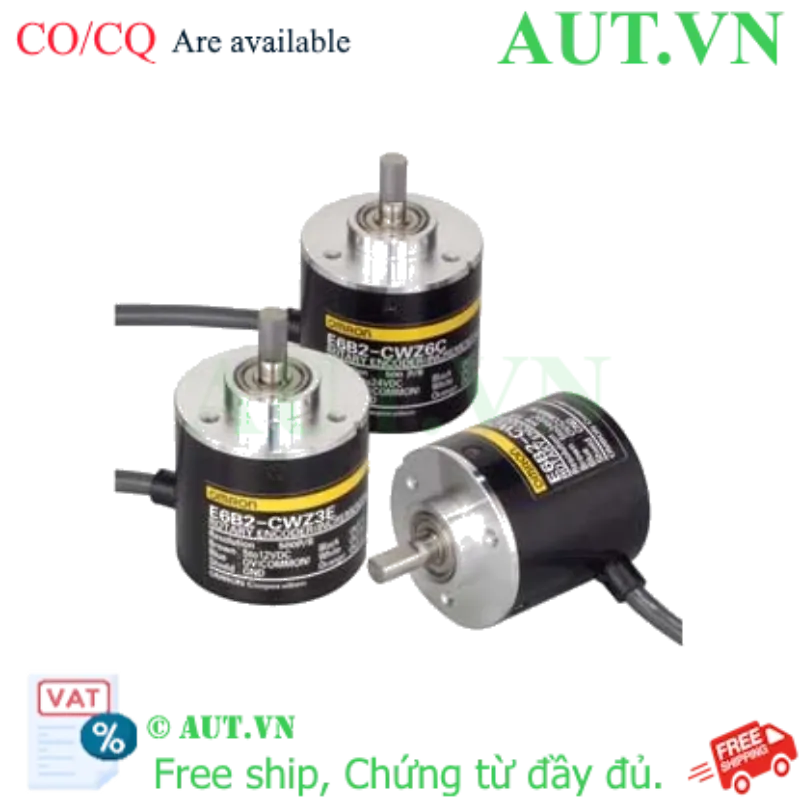

Cảm biến Encoder Omron E6B2-CWZ6C là giải pháp đo lường chuyển động quay hàng đầu cho các hệ thống tự động hóa hiện đại. Với vai trò là thiết bị chuyển đổi chuyển động cơ học thành các xung điện tử chính xác, sản phẩm giúp giám sát tốc độ và vị trí của trục quay một cách liên tục. Tại AUT VN, chúng tôi cung cấp dòng Encoder Omron chính hãng, đảm bảo sự ổn định tối đa cho dây chuyền sản xuất của bạn.
🚀 Điểm nổi bật của Encoder Omron E6B2-CWZ6C
- Độ chính xác cao: Công nghệ xử lý xung tiên tiến từ Omron giúp giảm thiểu sai số tín hiệu, đảm bảo phản hồi tức thời.
- Kết nối linh hoạt: Ngõ ra NPN Open Collector cho phép kết nối dễ dàng với các dòng PLC phổ biến như Siemens, Mitsubishi, Omron...
- Thiết kế chuẩn công nghiệp: Vỏ kim loại bền bỉ, tiêu chuẩn bảo vệ IP50 giúp hoạt động ổn định trong môi trường nhà máy.
- Độ tin cậy cực cao: Khả năng chịu tải tần số lên đến 100kHz, đáp ứng tốt các ứng dụng tốc độ cao.
📋 Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật | Giá trị chi tiết |
|---|
| Model | E6B2-CWZ6C (40 P/R) |
| Loại Encoder | Incremental Encoder (Tương đối) |
| Độ phân giải | 40 xung/vòng |
| Ngõ ra (Output) | NPN Open Collector (A, B, Z phase) |
| Điện áp nguồn cấp | 5 đến 24VDC |
| Đường kính trục | 6 mm |
| Tần số đáp ứng tối đa | 100 kHz |
| Tốc độ quay tối đa | 6,000 rpm |
| Cấp bảo vệ | IP50 |
| Chiều dài cáp | 2 mét |
💡 Lợi ích khi đầu tư sản phẩm
- Tối ưu hóa hiệu suất: Giúp kiểm soát chính xác tốc độ băng tải, tránh tình trạng trượt hoặc dừng đột ngột.
- Tiết kiệm chi phí: Độ bền vượt trội từ Omron Nhật Bản giúp giảm thiểu thời gian dừng máy (downtime) và chi phí thay thế phụ kiện.
- An toàn hệ thống: Pha Z (Zero phase) giúp xác định chính xác điểm Home, cực kỳ quan trọng trong các ứng dụng định vị robot hoặc máy CNC.
🛠 Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1: Lắp trục: Kết nối trục 6mm của Encoder với trục động cơ bằng khớp nối (Coupling) chuyên dụng để tránh rung lắc do lệch tâm.
- Bước 2: Cố định thiết bị: Sử dụng giá đỡ (Bracket) chuyên dụng để cố định thân Encoder vào khung máy.
- Bước 3: Đấu nối nguồn: Cấp nguồn DC trong khoảng 5-24V vào dây nguồn theo sơ đồ đấu nối của Omron.
- Bước 4: Kết nối tín hiệu: Đấu các dây tín hiệu pha A, B, Z vào các chân High-speed Counter của PLC.
- Bước 5: Cấu hình: Thiết lập thông số 40 xung/vòng trên phần mềm PLC để máy tính toán chính xác quãng đường/tốc độ.
🔗 Sản phẩm tương thích (isRelatedTo)
- Giá đỡ Encoder: E69-2
- Khớp nối trục 6mm: E69-C06B, E69-C06M
- Mặt bích lắp đặt: E69-FBA
🌍 Ứng dụng thực tế (Application)
- Ngành đóng gói: Đo tốc độ băng tải để đồng bộ hóa việc đóng màng, dán nhãn.
- Ngành dệt may: Kiểm soát độ căng và tốc độ chạy của cuộn vải.
- Ngành robot: Định vị vị trí của các khớp nối cơ khí dựa trên số xung nhận được.
❓ Câu hỏi thường gặp (FAQ)
1. Encoder E6B2-CWZ6C là loại tương đối hay tuyệt đối?
Đây là loại Encoder tương đối (Incremental). Nó phát xung khi quay và cần thực hiện lệnh về Home khi khởi động lại hệ thống.
2. Tại sao tôi cần pha Z trên Encoder này?
Pha Z cung cấp một xung duy nhất mỗi vòng quay, giúp hệ thống xác định chính xác điểm gốc (Home) để tránh sai lệch vị trí.
3. Tôi có thể dùng nguồn 12V cho cảm biến này không?
Hoàn toàn được, dải điện áp hoạt động rất rộng từ 5VDC đến 24VDC.
4. Ngõ ra NPN Open Collector yêu cầu gì khi kết nối PLC?
Bạn cần sử dụng điện trở kéo lên (pull-up resistor) nếu PLC của bạn không hỗ trợ sẵn ngõ vào NPN.
5. Sản phẩm này có chống được nước không?
Với tiêu chuẩn IP50, thiết bị chống bụi tốt nhưng không chống nước. Bạn nên lắp trong tủ điện hoặc hộp bảo vệ nếu môi trường có độ ẩm cao.
6. Tại sao nên mua hàng tại AUT VN thay vì các nơi khác?
AUT VN cam kết hàng Omron chính hãng 100%, đầy đủ CO/CQ và hỗ trợ kỹ thuật chuyên sâu.
7. Trục 6mm có lắp được cho motor có trục lớn hơn không?
Bạn cần sử dụng thêm khớp nối (Coupling) phù hợp để chuyển đổi kích thước trục.
8. Tốc độ quay tối đa là bao nhiêu?
Sản phẩm hoạt động ổn định ở tốc độ lên đến 6,000 vòng/phút (rpm).
9. Encoder này có dễ bị nhiễu tín hiệu không?
Với thiết kế của Omron, sản phẩm có khả năng chống nhiễu tốt, tuy nhiên nên dùng dây bọc kim chống nhiễu khi đấu nối xa PLC.
10. Thời gian bảo hành như thế nào?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Omron Việt Nam qua phân phối của AUT VN.
Nguồn tham khảo: Omron Industrial Automation
