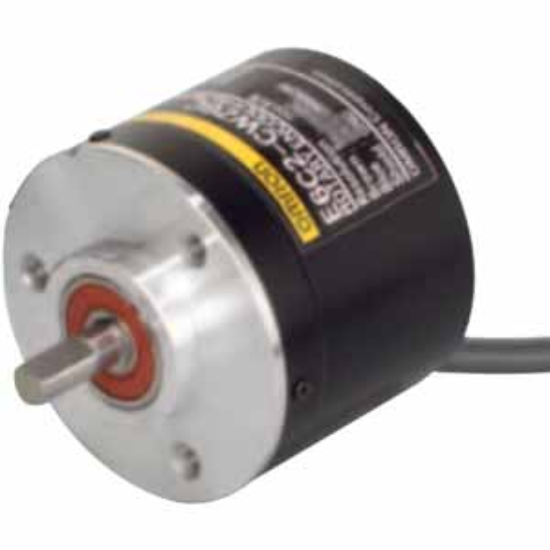

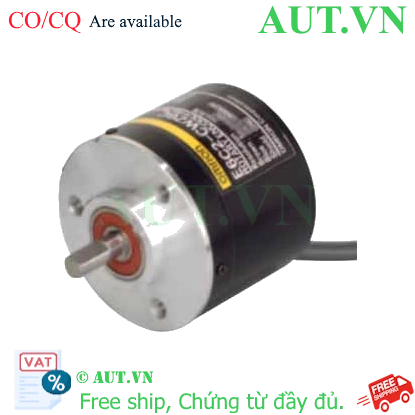

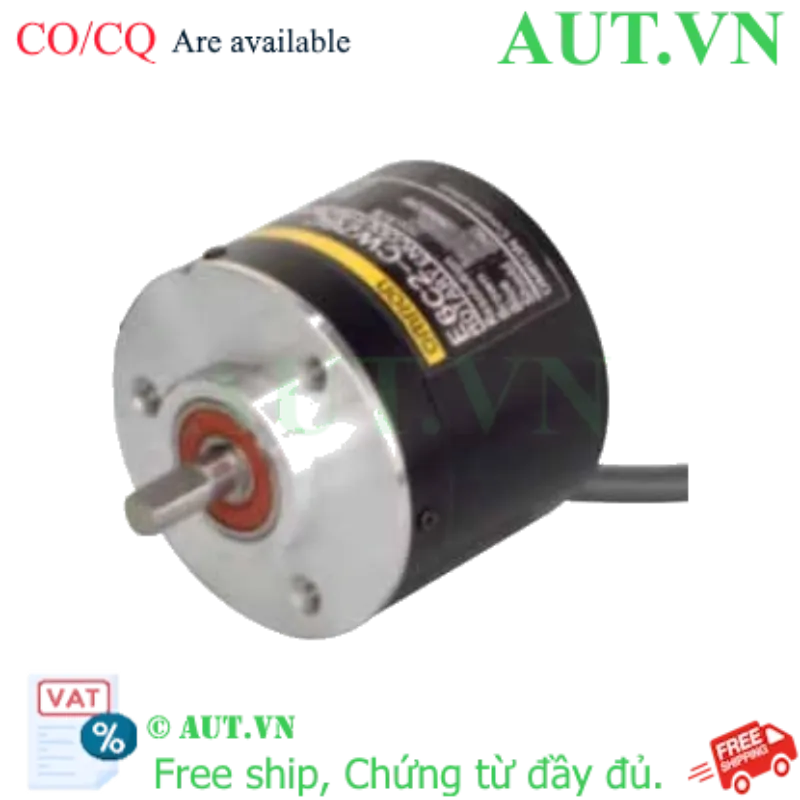

Giới thiệu về Cảm biến Encoder Omron E6C2-CWZ1X 1200P/R 8M
Cảm biến Encoder Omron E6C2-CWZ1X là thiết bị đo lường chuyển động quay chuyên dụng, được các kỹ sư tự động hóa tin dùng nhờ độ tin cậy cực cao. Với độ phân giải 1200 xung/vòng và ngõ ra Line-driver (TTL), sản phẩm này giải quyết triệt để bài toán nhiễu tín hiệu trong môi trường công nghiệp nặng. Đây là lựa chọn hàng đầu để kiểm soát chính xác tốc độ, vị trí và hướng quay của trục động cơ, đảm bảo dây chuyền sản xuất vận hành không sai sót.
Điểm nổi bật của sản phẩm
- Khả năng chống nhiễu tuyệt vời: Nhờ ngõ ra Line-driver (vi sai), tín hiệu A, B, Z được truyền đi kèm tín hiệu đảo, giúp triệt tiêu nhiễu điện từ (EMI) hiệu quả hơn so với ngõ ra Open Collector thông thường.
- Độ bền thách thức môi trường: Với chuẩn bảo vệ IP64 và dây cáp dài 8m có đặc tính chống dầu, thiết bị hoạt động bền bỉ ngay cả trong các nhà máy cơ khí, dệt may hay đóng gói thực phẩm.
- Độ chính xác cực cao: Mật độ 1200 xung/vòng cho phép chia nhỏ góc quay, giúp các hệ thống điều khiển vị trí đạt độ chính xác đến từng micromet.
- Lắp đặt linh hoạt: Trục 6mm tiêu chuẩn giúp dễ dàng kết nối với hầu hết các loại khớp nối và động cơ phổ biến hiện nay.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Giá trị chi tiết |
| Model | E6C2-CWZ1X 1200P/R 8M |
| Hãng sản xuất | Omron |
| Nguồn cấp | 5VDC (±5%) |
| Độ phân giải | 1200 xung/vòng (P/R) |
| Loại ngõ ra | Line-driver output (TTL) |
| Số pha tín hiệu | A, A-, B, B-, Z, Z- phase |
| Đường kính trục | 6mm |
| Tần số đáp ứng tối đa | 100kHz |
| Tốc độ quay tối đa | 6000rpm |
| Chiều dài cáp | 8m (Chất liệu chống dầu) |
| Cấp bảo vệ | IP64 |
| Nhiệt độ vận hành | -10 đến 70°C |
Nguồn tham khảo: Omron Industrial Automation
Lợi ích khi đầu tư Encoder Omron E6C2-CWZ1X
- Tối ưu hóa quy trình sản xuất: Kiểm soát chính xác hành trình và tốc độ, giúp giảm thiểu tỷ lệ sản phẩm lỗi.
- Tiết kiệm chi phí bảo trì: Thiết kế chống dầu và bụi bẩn giúp kéo dài tuổi thọ thiết bị, giảm thời gian dừng máy (downtime).
- Khả năng tương thích cao: Chuẩn ngõ ra TTL giúp dễ dàng kết nối với các dòng PLC phổ biến như Siemens, Mitsubishi, Omron, Delta...
Hướng dẫn lắp đặt và sử dụng (How-to)
- Chuẩn bị cơ khí: Sử dụng khớp nối (Coupling) phù hợp để kết nối trục Encoder 6mm với trục máy. Lưu ý đảm bảo tính đồng tâm tuyệt đối để tránh rung lắc gây hại vòng bi.
- Kết nối điện: Cấp nguồn 5VDC ổn định. Đấu nối chính xác các cặp tín hiệu vi sai (A-A-, B-B-, Z-Z-) vào bộ đếm tốc độ cao (High-speed counter) của PLC.
- Cấu hình phần mềm: Thiết lập thông số High-speed counter trên PLC tương ứng với độ phân giải 1200 xung/vòng.
- Kiểm tra vận hành: Quay trục thử nghiệm để xác định đúng chiều quay (CW/CCW) và kiểm tra tính ổn định của xung tín hiệu.
Sản phẩm sử dụng chung (isRelatedTo)
Để hệ thống vận hành ổn định nhất, quý khách nên trang bị kèm các phụ kiện chính hãng từ Omron:
- Giá đỡ Encoder: E69-2 (giúp cố định thiết bị chắc chắn).
- Khớp nối trục: E69-C06B, E69-C06M (truyền động mượt mà, chống lệch tâm).
- Cáp mở rộng: E12558 hoặc E12679 (nếu cần tăng khoảng cách kết nối).
Ứng dụng thực tế (Application)
- Máy đóng gói tự động: Kiểm soát chính xác độ dài màng bao bì và vị trí cắt.
- Hệ thống băng tải thông minh: Đồng bộ hóa tốc độ giữa các module băng tải trong dây chuyền.
- Máy CNC & Robot công nghiệp: Phản hồi vị trí chính xác cho các trục chuyển động.
- Máy in & Máy dệt: Điều khiển độ căng của giấy/vải và kiểm soát tốc độ cuộn.
Câu hỏi thường gặp (FAQ)
1. E6C2-CWZ1X 1200P/R có nghĩa là gì?
Nghĩa là thiết bị này sẽ phát ra đúng 1200 xung tín hiệu trong mỗi vòng quay 360 độ.
2. Tại sao tôi nên dùng ngõ ra Line Driver thay vì Open Collector?
Line Driver sử dụng tín hiệu vi sai (differential) giúp loại bỏ nhiễu điện từ rất tốt, cực kỳ quan trọng khi truyền tín hiệu đi xa hoặc trong môi trường máy móc lớn.
3. Nguồn điện 5VDC có quan trọng không?
Rất quan trọng. Đây là chuẩn điện áp thiết kế. Nếu cấp nguồn 12V hoặc 24V, cảm biến sẽ bị cháy ngay lập tức.
4. Cáp 8m có làm giảm chất lượng tín hiệu không?
Không, nhờ công nghệ Line Driver, tín hiệu được bảo vệ khỏi sự sụt áp và nhiễu trên quãng đường 8m.
5. Cảm biến này có chống nước không?
Với chuẩn IP64, thiết bị chống bụi hoàn toàn và chịu được các tia nước bắn từ mọi hướng. Tuy nhiên, không nên ngâm trực tiếp trong nước.
6. Làm sao để xác định chiều quay thuận/ngược?
Dựa vào pha A và B. Nếu pha A dẫn trước pha B là quay thuận (CW), ngược lại là quay ngược (CCW).
7. Sản phẩm có được bảo hành không?
Có, sản phẩm được bảo hành chính hãng bởi Omron và chính sách hậu mãi uy tín tại AUT VN.
8. Tôi có thể lắp trục này vào động cơ trục 8mm không?
Không, Encoder này có trục 6mm. Bạn cần sử dụng khớp nối giảm cấp hoặc chọn model có trục 8mm.
9. Tại sao PLC của tôi không nhận xung?
Hãy kiểm tra lại nguồn cấp 5V, kiểm tra đấu nối các cặp vi sai (A-, B-, Z-) và đảm bảo PLC đã cài đặt chế độ High-speed counter.
10. AUT VN có cung cấp CO/CQ không?
Có, AUT VN cam kết cung cấp đầy đủ giấy tờ chứng nhận xuất xứ (CO) và chất lượng (CQ) cho sản phẩm.
