Encoder Omron E6C3-AG5B Tuyệt Đối 1024 P/R, Gray Code, PNP - AUT VN
- Loại Encoder: Tuyệt đối (Absolute) - Giữ nguyên vị trí chính xác ngay cả khi mất điện
- Độ phân giải: 1024 xung/vòng (P/R)
- Chuẩn mã: Gray Code (Loại bỏ sai số bit khi chuyển trạng thái)
- Ngõ ra: PNP Open Collector
- Điện áp nguồn: 12...24VDC
- Tiêu chuẩn bảo vệ: IP65 (Chống bụi và tia nước công nghiệp)
- Chiều dài cáp: 5 mét
SKU:
E6C3-AG5B 1024P/R 5M
Giá cũ:
12.064.500 ₫
9.651.600 ₫

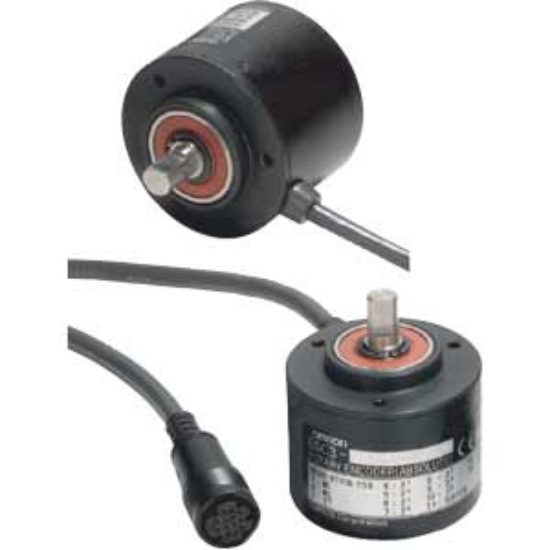

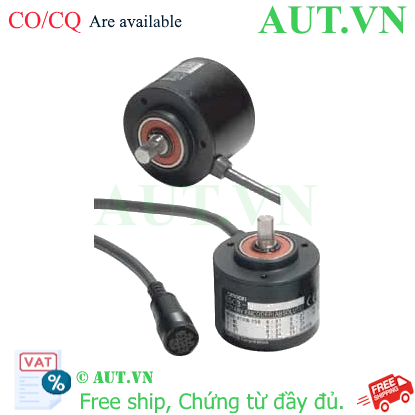

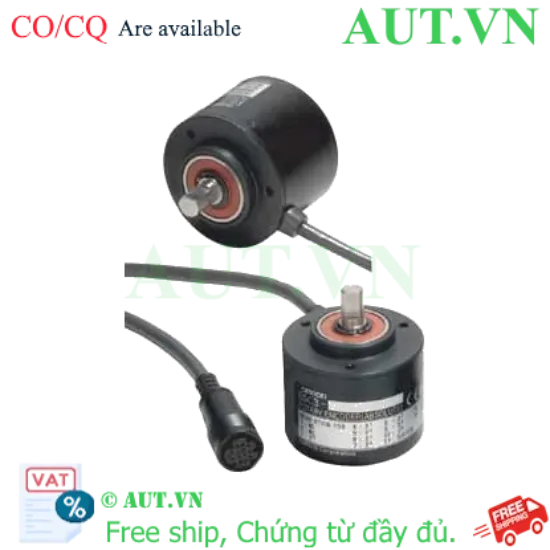

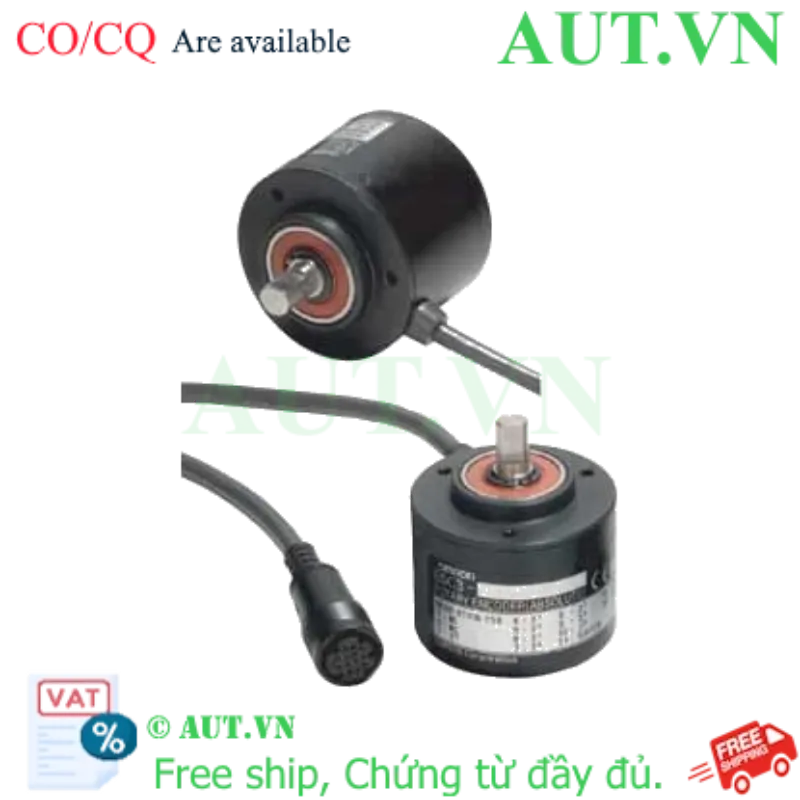

Giới thiệu Encoder Omron E6C3-AG5B Tuyệt Đối 1024 P/R
Encoder Omron E6C3-AG5B là dòng cảm biến phản hồi vị trí tuyệt đối (Absolute Encoder) cao cấp, được thiết kế để mang lại độ chính xác tối thượng cho các hệ thống tự động hóa đòi hỏi khắt khe. Với độ phân giải 1024 xung/vòng và công nghệ mã Gray Code, thiết bị giúp loại bỏ hoàn toàn rủi ro đọc sai dữ liệu do sự thay đổi đồng thời của nhiều bit, đảm bảo tín hiệu luôn ổn định ngay cả ở tốc độ cao.
Sản phẩm được phân phối chính hãng bởi AUT VN, cam kết chất lượng vượt trội, đáp ứng hoàn hảo các tiêu chuẩn vận hành trong môi trường công nghiệp khắc nghiệt.
Điểm nổi bật của Omron E6C3-AG5B
- Công nghệ Absolute vượt trội: Khác với encoder tương đối, E6C3-AG5B giữ nguyên dữ liệu vị trí khi mất điện. Khi hệ thống khởi động lại, máy không cần thực hiện quy trình tìm điểm gốc (Home), giúp tiết kiệm thời gian và tăng tính an toàn vận hành.
- Độ tin cậy từ Gray Code: Việc ứng dụng mã Gray giúp tối ưu hóa quá trình giải mã, triệt tiêu nhiễu tín hiệu và đảm bảo tính chính xác tuyệt đối của thông số góc quay.
- Thiết kế chuẩn công nghiệp IP65: Khả năng chống bụi mịn và tia nước phun trực tiếp, giúp thiết bị hoạt động bền bỉ trong các môi trường nhiều bụi bẩn hoặc ẩm ướt.
- Tương thích hệ thống linh hoạt: Ngõ ra PNP Open Collector giúp việc tích hợp vào các dòng PLC phổ biến như Siemens, Mitsubishi, Omron trở nên dễ dàng và nhanh chóng.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật | Giá trị chi tiết |
|---|
| Model | E6C3-AG5B |
| Loại Encoder | Tuyệt đối (Absolute) |
| Mã đầu ra (Output Code) | Gray code |
| Độ phân giải | 1024 xung/vòng (P/R) |
| Kiểu ngõ ra | PNP Open Collector |
| Điện áp nguồn cấp | 12...24VDC |
| Đường kính trục | 8 mm |
| Tần số phản hồi tối đa | 20 kHz |
| Tốc độ quay tối đa | 5000 rpm |
| Chiều dài dây cáp | 5 mét |
| Cấp bảo vệ | IP65 |
| Nhiệt độ vận hành | -10 đến 70°C |
Nguồn tham khảo: Omron Industrial Automation
Lợi ích khi sử dụng Encoder Omron E6C3-AG5B
- Tối ưu năng suất: Loại bỏ hoàn toàn bước chạy Home máy mỗi khi khởi động, giúp hệ thống sẵn sàng sản xuất ngay lập tức.
- Đảm bảo an toàn máy móc: Nhờ mã Gray Code, các sai số về vị trí được giảm thiểu tối đa, ngăn ngừa các va chạm cơ khí do đọc sai dữ liệu.
- Tiết kiệm chi phí bảo trì: Độ bền cao và tiêu chuẩn IP65 giúp giảm tần suất thay thế linh kiện trong các môi trường khắc nghiệt.
Hướng dẫn lắp đặt và vận hành (How-to)
- Kiểm tra nguồn: Đảm bảo điện áp cung cấp ổn định trong dải 12-24VDC để tránh gây hỏng mạch điện tử.
- Lắp đặt cơ khí: Kết nối trục Encoder với trục động cơ/máy thông qua khớp nối (Coupling) phù hợp để giảm rung chấn.
- Đấu nối tín hiệu: Thực hiện đấu nối dây theo sơ đồ ngõ ra PNP Open Collector vào các chân input tương ứng trên PLC.
- Cấu hình phần mềm: Thiết lập bộ giải mã (Decoder) trên PLC/Bộ điều khiển theo chế độ Gray code.
- Kiểm tra vận hành: Kiểm tra chiều quay và giá trị phản hồi trên màn hình HMI để xác nhận độ chính xác của vị trí.
Sản phẩm khuyên dùng đi kèm (isRelatedTo)
Để đạt hiệu quả vận hành tốt nhất, quý khách nên kết hợp cùng:
Ứng dụng thực tế (Application)
Sản phẩm Encoder Omron E6C3-AG5B là giải pháp hàng đầu cho:
- Máy đóng gói thực phẩm: Định vị chính xác vị trí cắt màng bao bì.
- Hệ thống Robot công nghiệp: Giám sát góc quay chính xác của các khớp nối robot.
- Máy CNC & Máy cắt laser: Kiểm soát vị trí trục xoay với độ chính xác cực cao.
- Hệ thống băng tải thông minh: Theo dõi tốc độ và vị trí sản phẩm theo thời gian thực.
Câu hỏi thường gặp (FAQ)
1. Sự khác biệt cốt lõi giữa Gray code và Binary code trong E6C3-AG5B là gì?
Gray code chỉ thay đổi một bit duy nhất tại mỗi bước chuyển trạng thái, giúp ngăn chặn lỗi đọc sai giá trị do sự thay đổi đồng thời của nhiều bit như ở mã Binary.
2. Tại sao nên ưu tiên Encoder tuyệt đối cho máy tự động hóa?
Encoder tuyệt đối lưu giữ vị trí ngay cả khi mất điện. Khi có điện lại, máy không cần chạy lại điểm Home, giúp tiết kiệm thời gian và tăng tính an toàn.
3. Sản phẩm có chịu được môi trường ẩm ướt không?
Có, với chuẩn IP65, thiết bị có khả năng chống bụi mịn và chịu được tia nước phun trực tiếp, rất phù hợp môi trường công nghiệp.
4. Tôi có thể cấp nguồn 5V cho thiết bị này không?
Không, thiết bị yêu cầu nguồn từ 12V đến 24VDC. Sử dụng sai điện áp sẽ làm hỏng encoder ngay lập tức.
5. Ngõ ra PNP Open Collector có dùng được cho PLC Mitsubishi không?
Hoàn toàn tương thích tốt với các dòng PLC Mitsubishi, Siemens, Omron và nhiều dòng PLC khác hỗ trợ ngõ ra PNP.
6. Độ phân giải 1024 P/R có ý nghĩa gì trong thực tế?
Nghĩa là trong một vòng quay 360 độ, encoder sẽ gửi về 1024 xung tín hiệu, cho phép bộ điều khiển xác định vị trí cực kỳ chi tiết.
7. Nếu cần lắp đặt xa PLC hơn 5m thì cần lưu ý gì?
Bạn nên sử dụng cáp chuyên dụng như E69-DF5 hoặc bộ khuếch đại tín hiệu để tránh hiện tượng suy giảm tín hiệu do khoảng cách.
8. Encoder này có thể xoay ngược chiều được không?
Có, bạn có thể xử lý chiều quay thông qua việc cấu hình logic hoặc đảo dây tín hiệu trong lập trình PLC.
9. Mua hàng tại AUT VN có đảm bảo chính hãng không?
Tất cả sản phẩm tại AUT VN đều là hàng chính hãng, có đầy đủ chứng chỉ CO/CQ và tem bảo hành rõ ràng.
10. Thời gian bảo hành sản phẩm như thế nào?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn Omron và nhận được sự hỗ trợ kỹ thuật chuyên nghiệp trọn đời từ đội ngũ AUT VN.
