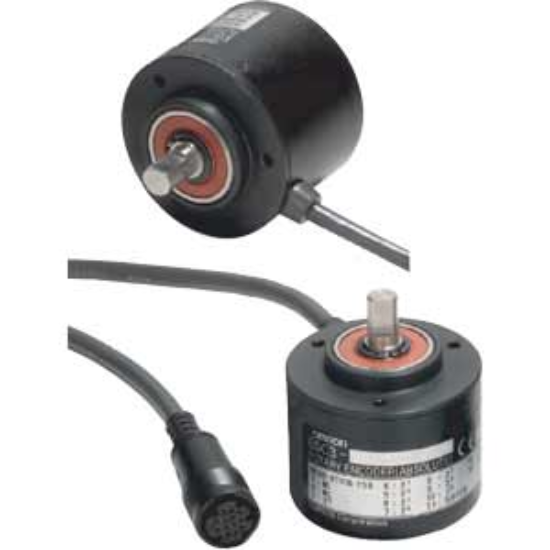

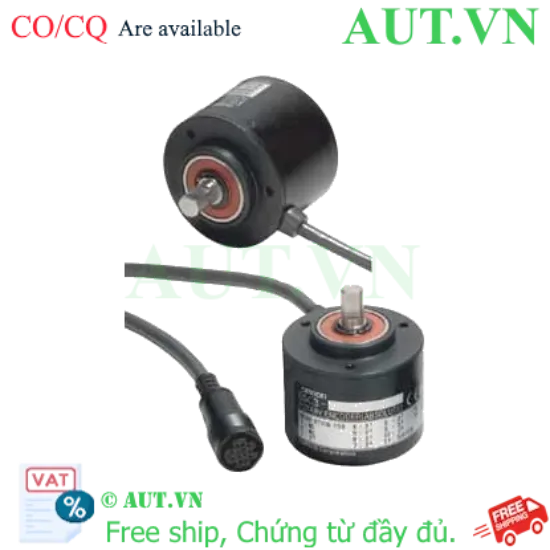

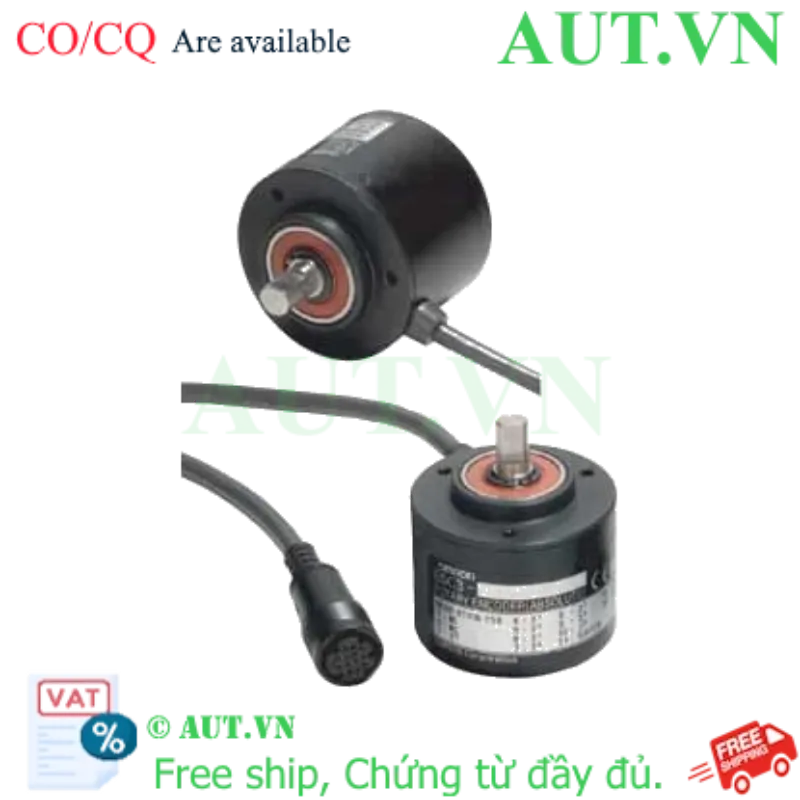

Encoder Omron E6C3-AG5B 360P/R 5M - Encoder Tuyệt Đối, Mã Gray, IP65

Loại Encoder: Tuyệt đối (Absolute Encoder) - Giữ nguyên vị trí ngay cả khi mất điện.
Độ phân giải: 360 xung/vòng (360P/R) cho phản hồi chính xác.
Tín hiệu đầu ra: Mã Gray (Gray Code) giúp loại bỏ lỗi bit, đầu ra PNP Open Collector.
Tiêu chuẩn bảo vệ: IP65 chống bụi và tia nước, phù hợp môi trường khắc nghiệt.
Cấu hình: Nguồn 12-24VDC, cáp sẵn 5m linh hoạt lắp đặt.

nhà chế tạo: Omron

SKU: E6C3-AG5B 360P/R 5M

Tải xuống mẫu

Giá cũ: 11.922.750 ₫

Giá bán: 9.538.200 ₫

Giới thiệu về Cảm biến Encoder Omron E6C3-AG5B 360P/R 5M

Encoder Omron E6C3-AG5B 360P/R 5M là dòng cảm biến Encoder tuyệt đối (Absolute Encoder) cao cấp, được thiết kế để giải quyết bài toán đo lường vị trí chính xác trong các hệ thống tự động hóa phức tạp. Khác với các dòng encoder tương đối thông thường, E6C3-AG5B cho phép hệ thống nhận diện ngay lập tức vị trí góc quay mà không cần thực hiện quy trình về điểm gốc (Home) sau khi khởi động lại hoặc sau sự cố mất điện, giúp tiết kiệm thời gian vận hành và đảm bảo an toàn cho máy móc.

Điểm nổi bật của Omron E6C3-AG5B

Công nghệ Mã Gray (Gray Code): Đây là ưu điểm vượt trội giúp giảm thiểu sai số truyền tin. Trong mã Gray, giữa hai giá trị liên tiếp chỉ có duy nhất 1 bit thay đổi, giúp loại bỏ hoàn toàn tình trạng đọc sai trạng thái khi chuyển đổi bit ở tốc độ cao.
Độ bền công nghiệp vượt trội: Với tiêu chuẩn bảo vệ IP65, thiết bị có khả năng chống bụi hoàn toàn và chịu được các tia nước áp lực thấp, cực kỳ phù hợp cho các nhà máy có môi trường ẩm ướt hoặc nhiều bụi bẩn.
Tương thích hệ thống cao: Đầu ra PNP Open Collector giúp sản phẩm dễ dàng tích hợp với các dòng PLC phổ biến nhất hiện nay như Siemens, Mitsubishi, Omron hay Schneider.
Hiệu suất vận hành ổn định: Tần số đáp ứng lên đến 20kHz và tốc độ quay tối đa 5000rpm, đảm bảo độ chính xác ngay cả khi thiết bị hoạt động ở cường độ cao.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết thông số
Model	E6C3-AG5B 360P/R 5M
Loại Encoder	Tuyệt đối (Absolute Encoder)
Độ phân giải	360 xung/vòng (360P/R)
Tín hiệu đầu ra	Mã Gray (Gray Code)
Kiểu đầu ra	PNP Open Collector
Điện áp nguồn cấp	12...24VDC
Đường kính trục	8 mm
Tốc độ quay tối đa	5000 rpm
Tần số đáp ứng	20 kHz
Chiều dài cáp	5 mét
Cấp bảo vệ	IP65
Nhiệt độ hoạt động	-10 đến 70°C

Nguồn tham khảo kỹ thuật: Omron Industrial Automation

Lợi ích khi sử dụng Encoder Omron E6C3-AG5B

Tối ưu hóa thời gian dừng máy: Không cần thực hiện lại quy trình tìm điểm 0 (homing) sau mỗi lần mất điện, giúp hệ thống sẵn sàng hoạt động ngay lập tức.
Độ chính xác cực cao: Nhờ công nghệ Gray Code, dữ liệu vị trí gửi về PLC luôn chuẩn xác, loại bỏ hoàn toàn sai lệch tín hiệu do nhiễu hoặc chuyển đổi bit.
Tiết kiệm chi phí bảo trì: Thiết kế chuẩn IP65 giúp thiết bị hoạt động bền bỉ trong môi trường công nghiệp, giảm tần suất thay thế linh kiện.
Lắp đặt linh hoạt: Cáp dài 5m giúp việc kết nối từ vị trí trục máy đến tủ điện điều khiển trở nên thuận tiện và dễ dàng hơn.

Hướng dẫn lắp đặt và sử dụng (How to)

Bước 1: Chuẩn bị lắp đặt: Kiểm tra độ đồng tâm giữa trục máy và trục Encoder (8mm). Việc lắp lệch trục sẽ gây rung lắc và làm giảm tuổi thọ vòng bi.
Bước 2: Kết nối cơ khí: Sử dụng khớp nối (coupling) phù hợp như E69-C08B để kết nối trục Encoder với trục truyền động một cách chắc chắn.
Bước 3: Đấu nối điện: Cấp nguồn 12-24VDC đúng cực cho Encoder. Kết nối các dây tín hiệu mã Gray vào module đầu vào tương ứng của PLC.
Bước 4: Cấu hình phần mềm: Thiết lập trên PLC chế độ đọc dữ liệu Absolute và giải mã Gray Code để nhận giá trị vị trí góc quay.
Bước 5: Kiểm tra vận hành: Cho máy quay thử ở tốc độ thấp để kiểm tra chiều quay (Clockwise) và sự tăng/giảm của giá trị xung trên màn hình hiển thị.

Sản phẩm sử dụng chung (isRelatedTo)

Để tối ưu hóa hiệu suất và độ bền cho hệ thống, quý khách nên kết hợp sử dụng với các phụ kiện chính hãng sau:

Khớp nối (Couplings): E69-C08B, E69-C68B giúp giảm chấn và truyền động mượt mà.
Mặt bích (Flanges): E69-FCA03, E69-FCA04 hỗ trợ cố định Encoder chắc chắn.
Giá đỡ (Brackets): E69-2 tối ưu hóa vị trí lắp đặt.
Cáp kết nối: E69-DF5 cho các nhu cầu mở rộng đường truyền.

Ứng dụng thực tế (Application)

Sản phẩm được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp:

Cánh tay Robot: Xác định vị trí chính xác của các khớp nối trong chuyển động.
Máy đóng gói, dán nhãn: Kiểm soát vị trí dừng chính xác của băng tải và sản phẩm.
Máy CNC và máy công cụ: Đo lường vị trí trục xoay với độ tin cậy tuyệt đối.
Hệ thống băng tải tự động: Theo dõi vị trí sản phẩm và tốc độ theo thời gian thực.

Câu hỏi thường gặp (FAQ)

1. Encoder tuyệt đối khác gì so với Encoder tương đối?
Encoder tương đối sẽ mất vị trí và phải về điểm Home khi mất điện. Encoder tuyệt đối (E6C3-AG5B) sẽ ghi nhớ chính xác vị trí ngay cả khi không có nguồn điện.

2. Tại sao nên chọn Encoder sử dụng mã Gray?
Mã Gray giúp giảm thiểu lỗi bit khi chuyển đổi giá trị, đảm bảo tín hiệu truyền về PLC luôn chính xác ngay cả ở tốc độ quay cao.

3. Sản phẩm này có chịu được môi trường ẩm ướt không?
Có, với tiêu chuẩn IP65, sản phẩm có khả năng chống bụi hoàn toàn và chịu được tia nước áp lực thấp từ môi trường công nghiệp.

4. Tôi có thể dùng nguồn 12V cho thiết bị này không?
Có, sản phẩm hỗ trợ dải điện áp hoạt động rộng từ 12VDC đến 24VDC.

5. Làm thế nào để kiểm tra chiều quay của Encoder?
Bạn có thể kiểm tra thông qua giá trị xung trên PLC; thông thường quay theo chiều Clockwise (chiều kim đồng hồ) sẽ làm tăng giá trị vị trí.

6. E6C3-AG5B có cần bộ giải mã Gray riêng không?
Nếu PLC của bạn có tính năng giải mã Gray Code, bạn có thể kết nối trực tiếp. Nếu không, bạn cần thêm một module chuyển đổi Gray sang Binary.

7. Khoảng cách 5m có gây ảnh hưởng đến tín hiệu không?
Với nguồn 24VDC và thiết kế tiêu chuẩn công nghiệp, cáp 5m đảm bảo truyền tải tín hiệu ổn định, không gây sụt áp đáng kể.

8. Sản phẩm có đầy đủ chứng chỉ CO/CQ không?
Tại AUT VN, mọi sản phẩm Omron đều được cam kết chính hãng và cung cấp đầy đủ chứng chỉ CO/CQ khi giao hàng.

9. Tôi có thể thay thế model khác cho E6C3-AG5B không?
Bạn có thể dùng các model khác trong dòng E6C3, nhưng cần kiểm tra kỹ độ phân giải (360P/R) và kiểu đầu ra (PNP) để đảm bảo tương thích.

10. AUT VN có hỗ trợ kỹ thuật sau khi mua không?
Có, chúng tôi hỗ trợ miễn phí tư vấn kỹ thuật, hướng dẫn lắp đặt và cài đặt cho khách hàng.

11. Thời gian giao hàng tại TP.HCM như thế nào?
Chúng tôi có sẵn hàng tại kho và hỗ trợ giao hàng hỏa tốc trong khu vực TP.HCM.

12. Chính sách bảo hành tại AUT VN ra sao?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Omron, cam kết đổi trả nếu có lỗi từ nhà sản xuất.
