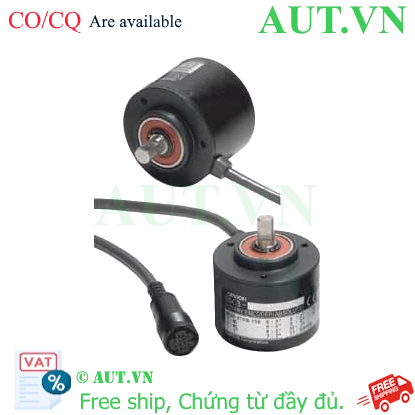

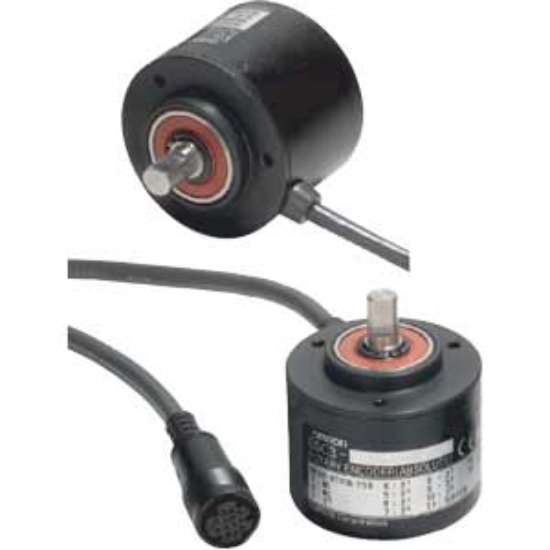

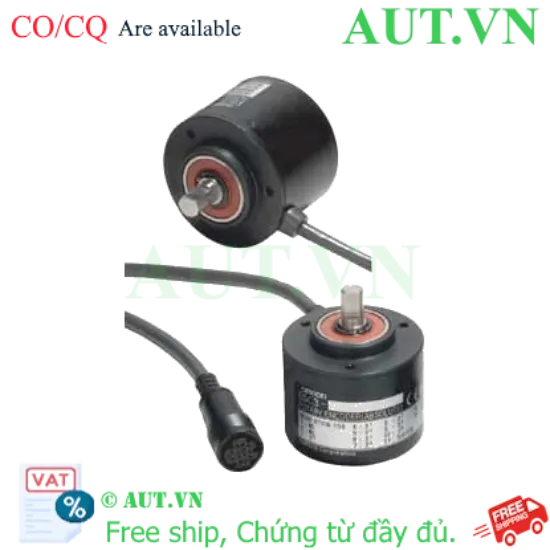

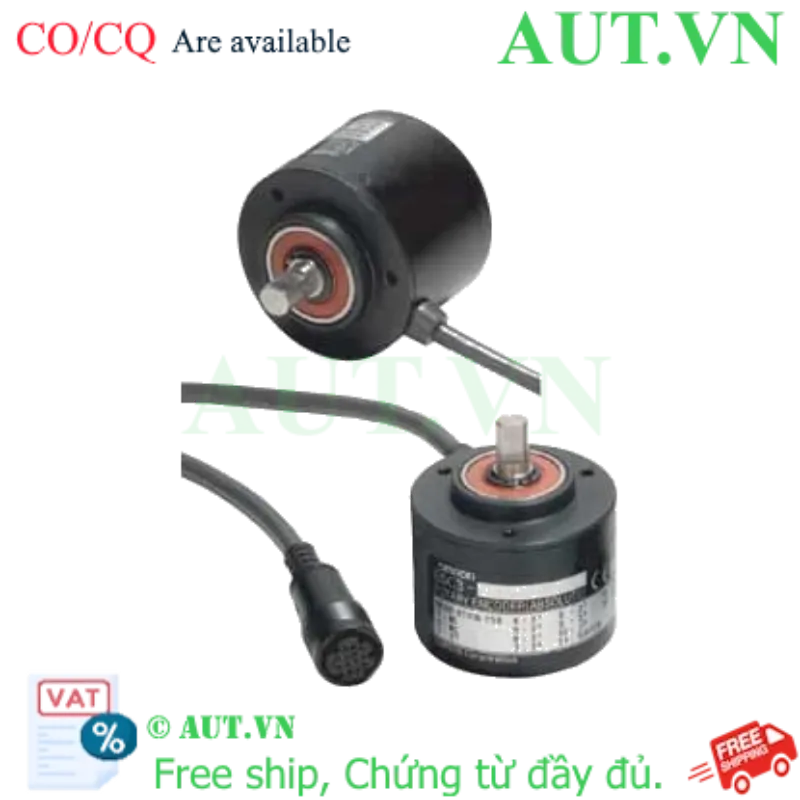

Giới thiệu Cảm biến Encoder Omron E6C3-AG5C Tuyệt Đối 360 Xung
Cảm biến Encoder Omron E6C3-AG5C 360P/R 5M là giải pháp đo lường vị trí góc quay tuyệt đối (Absolute) hàng đầu từ thương hiệu Omron Nhật Bản. Khác biệt hoàn toàn với các dòng encoder tương đối thông thường, E6C3-AG5C có khả năng ghi nhớ chính xác vị trí góc quay ngay cả khi hệ thống mất điện đột ngột. Khi cấp nguồn trở lại, thiết bị ngay lập tức cung cấp dữ liệu vị trí thực tế mà không cần thực hiện quy trình tìm điểm gốc (Homing) phức tạp, giúp tiết kiệm thời gian vận hành và tăng tính an toàn cho máy móc.
Đặc biệt, với công nghệ mã hóa Gray Code, sản phẩm loại bỏ hoàn toàn các lỗi đọc sai bit trong quá trình chuyển đổi trạng thái, mang lại độ tin cậy cực cao cho các ứng dụng tự động hóa đòi hỏi độ chính xác khắt khe.
Điểm nổi bật của Omron E6C3-AG5C
- Tính năng tuyệt đối (Absolute): Giữ nguyên vị trí sau khi mất nguồn, giảm thiểu thời gian chờ và rủi ro sai lệch vị trí khi khởi động lại máy.
- Công nghệ Gray Code tiên tiến: Đảm bảo sự ổn định tín hiệu, ngăn chặn hiện tượng nhiễu dữ liệu khi thay đổi vị trí góc quay.
- Độ bền công nghiệp: Thiết kế đạt tiêu chuẩn IP65, khả năng chống bụi và chống tia nước mạnh, hoạt động bền bỉ trong môi trường nhà máy khắc nghiệt.
- Tương thích cao: Ngõ ra NPN Open Collector cho phép kết nối trực tiếp và dễ dàng với hầu hết các dòng PLC phổ biến hiện nay.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Chi tiết thông số |
| Model | E6C3-AG5C 360P/R 5M |
| Loại Encoder | Encoder Tuyệt Đối (Absolute Encoder) |
| Độ phân giải | 360 xung/vòng |
| Mã đầu ra (Output Code) | Gray Code |
| Kiểu ngõ ra | NPN Open Collector |
| Nguồn điện áp cấp | 12...24VDC |
| Đường kính thân / Trục | 50mm / 8mm |
| Tần số đáp ứng tối đa | 20kHz |
| Tốc độ quay tối đa | 5000 rpm |
| Chiều dài dây cáp | 5 mét |
| Cấp bảo vệ | IP65 |
| Nhiệt độ vận hành | -10 đến 70°C |
Nguồn tham khảo: Omron Industrial Automation
Lợi ích thực tế khi sử dụng Encoder Omron E6C3-AG5C
- Tối ưu hóa sản xuất: Loại bỏ chu trình tìm điểm gốc (homing) giúp máy móc sẵn sàng làm việc ngay lập tức, tăng năng suất chu kỳ.
- An toàn tuyệt đối: Tránh các sự cố va chạm do sai lệch vị trí khi hệ thống mất điện đột ngột hoặc gặp nhiễu điện từ.
- Giảm chi phí vận hành: Linh kiện Omron có tuổi thọ cao, chịu được rung động và môi trường công nghiệp, giúp giảm tần suất thay thế và bảo trì.
- Dễ dàng tích hợp: Thiết kế tiêu chuẩn giúp kỹ sư dễ dàng đấu nối vào các hệ thống điều khiển tự động hóa hiện đại.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1: Lắp đặt cơ khí: Sử dụng khớp nối trục phù hợp (khuyên dùng Omron E69-C08B) để cố định trục Encoder vào trục máy, đảm bảo độ đồng tâm để tránh rung lắc.
- Bước 2: Đấu nối điện: Kết nối dây nguồn (12-24VDC) và dây tín hiệu ngõ ra NPN vào các chân tương ứng trên PLC theo sơ đồ kỹ thuật của Omron.
- Bước 3: Cấu hình thiết bị: Thiết lập chương trình trên PLC để đọc dữ liệu theo định dạng Gray Code nhằm chuyển đổi sang giá trị góc/vị trí.
- Bước 4: Kiểm tra: Vận hành thử ở tốc độ thấp, kiểm tra tính chính xác của xung đầu ra và độ ổn định của tín hiệu.
Sản phẩm đi kèm và liên quan (isRelatedTo)
- Khớp nối trục chính xác: Omron E69-C08B, E69-C68B

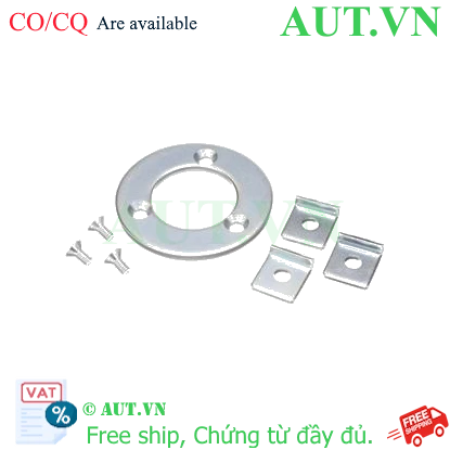

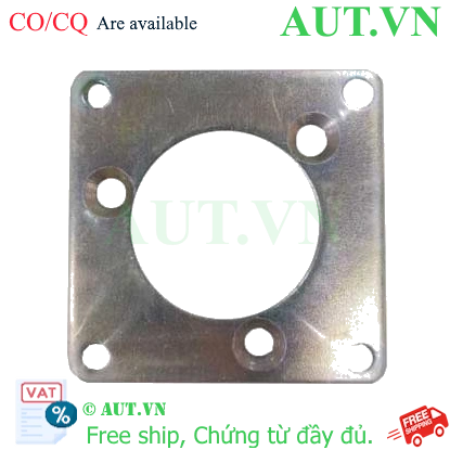

- Mặt bích cố định: Omron E69-FCA03, E69-FCA04
- Giá đỡ Encoder: Omron E69-2

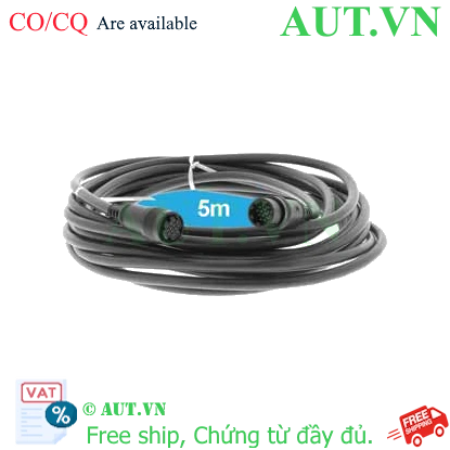

- Cáp kết nối bổ sung: Omron E69-DF5
Ứng dụng thực tế (Application)
- Robot công nghiệp: Điều khiển các khớp cánh tay robot và bàn xoay định vị góc quay chính xác.
- Máy đóng gói & Dán nhãn: Xác định vị trí sản phẩm trên băng tải để dán nhãn/đóng gói chính xác tuyệt đối.
- Máy công cụ CNC: Kiểm soát trục quay của máy phay, máy tiện điều khiển số.
- Hệ thống phân loại: Ứng dụng trong các băng tải phân loại hàng hóa dựa trên vị trí/góc quay.
Câu hỏi thường gặp (FAQ)
1. Encoder tuyệt đối khác gì so với encoder tương đối?
Encoder tuyệt đối như E6C3-AG5C ghi nhớ vị trí thực tế của trục. Khi mất điện và có điện lại, nó biết ngay mình đang ở đâu. Encoder tương đối sẽ mất vị trí và phải chạy về điểm Home để thiết lập lại.
2. Tại sao tôi nên chọn mã Gray Code thay vì mã nhị phân thông thường?
Gray Code giúp giảm thiểu sai số khi chuyển đổi giữa các trạng thái bit. Chỉ có một bit thay đổi giữa hai giá trị liên tiếp, giúp tránh lỗi đọc sai khi chuyển động tốc độ cao.
3. Sản phẩm này có chống nước không?
Có, thiết bị đạt tiêu chuẩn IP65, có khả năng chống bụi hoàn toàn và chịu được tia nước phun từ mọi hướng.
4. Tôi có thể sử dụng nguồn 24V trực tiếp không?
Hoàn toàn được. Sản phẩm hỗ trợ dải điện áp rộng từ 12VDC đến 24VDC.
5. Ngõ ra NPN có dùng được cho PLC Siemens không?
Bạn cần kiểm tra xem module đầu vào của PLC Siemens đó là loại Sink hay Source. Nếu là Sink, bạn có thể kết nối trực tiếp với ngõ ra NPN.
6. Làm sao để chọn khớp nối cho trục 8mm?
Bạn nên sử dụng khớp nối Omron E69-C08B để đảm bảo sự đồng tâm và giảm thiểu độ rơ khi vận hành.
7. Cáp 5m có bị nhiễu tín hiệu không?
Với thiết kế của Omron, cáp 5m hoạt động rất ổn định. Tuy nhiên, để đạt hiệu quả tốt nhất, bạn nên đi dây trong ống bọc kim hoặc tránh xa các nguồn nhiễu động cơ lớn.
8. Sản phẩm có sẵn hàng tại AUT VN không?
AUT VN luôn nỗ lực duy trì kho hàng sẵn có. Vui lòng liên hệ hotline để kiểm tra tình trạng hàng mới nhất.
9. Thời gian bảo hành sản phẩm như thế nào?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Omron Việt Nam.
10. Tôi có nhận được giấy tờ CO/CQ không?
Có, AUT VN cam kết cung cấp đầy đủ CO (Chứng nhận xuất xứ) và CQ (Chứng nhận chất lượng) cho khách hàng.
