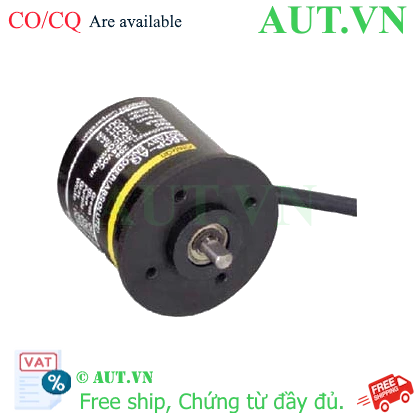

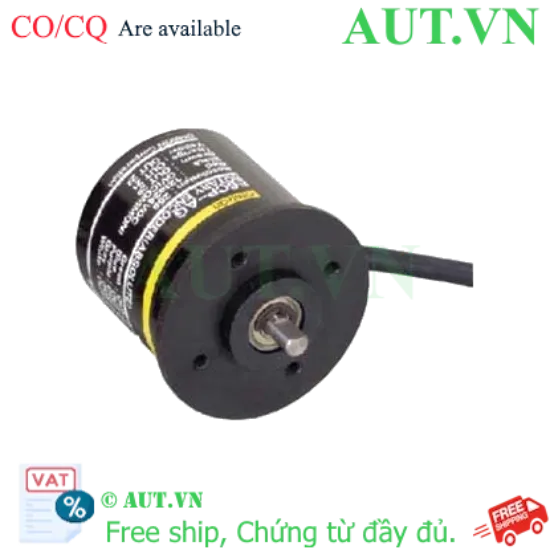

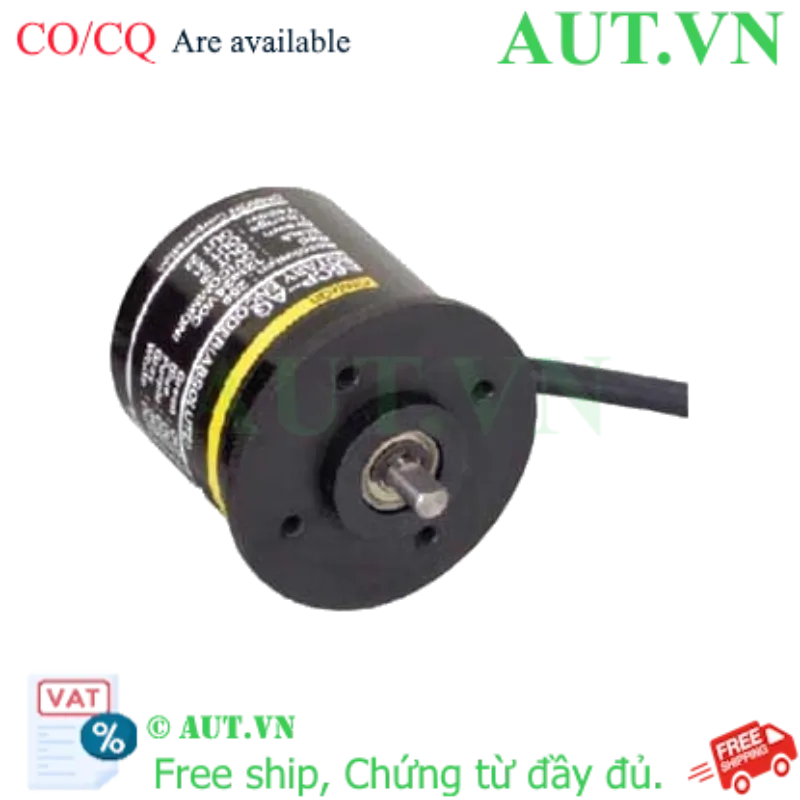

Cảm biến Encoder Tuyệt Đối Omron E6CP-AG3C 256 Xung | Gray Code, NPN Open Collector, Chính Hãng AUT VN

Độ phân giải: 256 xung (8-bit), mã Gray code chống nhiễu.
Đầu ra: NPN Open Collector cho khả năng tương thích cao.
Nguồn cấp: 5...12VDC, hoạt động ổn định.
Thiết kế: Loại trục 6mm, cáp dài 2m, tiêu chuẩn bảo vệ IP50.
Ứng dụng: Định vị chính xác vị trí góc quay, không mất dữ liệu khi mất điện.

nhà chế tạo: Omron

SKU: E6CP-AG3C 256 2M

Tải xuống mẫu

Giá cũ: 4.189.500 ₫

Giá bán: 3.351.600 ₫

Số lượng:

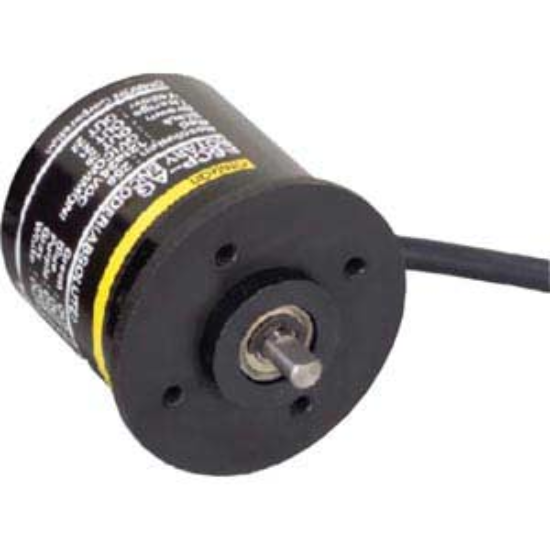

Giới thiệu về Cảm biến Encoder Tuyệt Đối Omron E6CP-AG3C 256 2M

Cảm biến Encoder Omron E6CP-AG3C 256 2M là thiết bị đo lường vị trí góc quay tuyệt đối cao cấp, được thiết kế để cung cấp dữ liệu vị trí chính xác theo thời gian thực. Khác với encoder tương đối, dòng E6CP-AG3C sử dụng mã Gray giúp loại bỏ các lỗi đọc sai khi chuyển đổi trạng thái, đảm bảo hệ thống vận hành mượt mà và tin cậy tuyệt đối trong môi trường công nghiệp khắt khe.

Điểm nổi bật của sản phẩm

Định vị tuyệt đối: Không cần thực hiện thao tác về gốc (Home) sau mỗi lần khởi động hoặc mất điện, giúp tiết kiệm thời gian vận hành.
Mã Gray Code: Tối ưu hóa việc truyền tín hiệu, giảm thiểu sai số khi chuyển đổi giữa các bit, tăng cường độ ổn định cho hệ thống điều khiển.
Độ bền công nghiệp: Thân máy chắc chắn, đạt chuẩn IP50, chịu được môi trường làm việc từ -10 đến 55°C.
Tương thích linh hoạt: Đầu ra NPN Open Collector dễ dàng kết nối với hầu hết các dòng PLC phổ biến hiện nay.

Bảng thông số kỹ thuật chi tiết

Thông số	Chi tiết
Model	E6CP-AG3C 256 2M
Loại Encoder	Tuyệt đối (Absolute Encoder)
Độ phân giải	256 vạch chia (8-bit)
Mã đầu ra	Gray code
Kiểu đầu ra	NPN Open Collector
Nguồn cấp	5...12VDC
Đường kính trục	6mm
Đường kính thân	50mm
Tốc độ quay tối đa	1000 rpm
Tần số đáp ứng	5kHz
Chiều dài cáp	2 mét
Cấp bảo vệ	IP50
Nhiệt độ vận hành	-10...55°C

Lợi ích khi sử dụng Omron E6CP-AG3C

Nâng cao năng suất: Loại bỏ thời gian chờ khởi động lại hệ thống để tìm vị trí gốc.
Độ chính xác tuyệt đối: Đảm bảo các chi tiết máy được định vị chính xác đến từng độ, giảm thiểu sai sót sản phẩm.
Chi phí bảo trì thấp: Thiết kế bền bỉ từ Omron giúp kéo dài tuổi thọ thiết bị, giảm chi phí thay thế.

Hướng dẫn lắp đặt và sử dụng (How-to)

Kiểm tra thiết bị: Xác nhận đúng model E6CP-AG3C và kiểm tra tình trạng vật lý của trục và cáp.
Lắp đặt cơ khí: Sử dụng khớp nối phù hợp (ví dụ E69-C06B) để kết nối trục encoder với trục động cơ/máy. Đảm bảo trục được căn chỉnh thẳng hàng để tránh rung lắc.
Đấu nối điện: Kết nối nguồn 5-12VDC đúng cực. Đấu nối các dây tín hiệu Gray code vào module input của PLC.
Cấu hình PLC: Thiết lập địa chỉ và định dạng đọc dữ liệu là Gray code 8-bit trong phần mềm điều khiển.
Vận hành thử: Quay trục chậm để kiểm tra sự thay đổi của giá trị số trên PLC, sau đó tăng dần lên tốc độ làm việc.

Sản phẩm sử dụng chung (isRelatedTo)

Để đảm bảo Encoder hoạt động bền bỉ, bạn nên kết hợp với các phụ kiện chính hãng sau:

Giá đỡ Encoder: E69-2
Khớp nối trục: E69-C06B, E69-C06M, E69-C610B, E69-C68B
Bộ nguồn DC 24V/12V ổn áp chất lượng cao.

Ứng dụng thực tế (Application)

Encoder Omron E6CP-AG3C được ứng dụng rộng rãi trong:

Máy đóng gói: Định vị chính xác vị trí cắt và dán bao bì.
Cánh tay Robot: Theo dõi góc quay của các khớp nối trong hệ thống tự động hóa.
Máy CNC: Kiểm soát vị trí bàn máy và trục xoay.
Hệ thống băng tải: Quản lý vị trí sản phẩm trên dây chuyền sản xuất.

Câu hỏi thường gặp (FAQ)

1. Sự khác biệt giữa Encoder tuyệt đối và Encoder tương đối là gì?
Encoder tương đối chỉ đếm xung và mất vị trí khi mất điện. Encoder tuyệt đối như E6CP-AG3C ghi nhớ vị trí chính xác ngay cả khi ngắt nguồn.

2. Mã Gray code có lợi ích gì so với mã Binary?
Mã Gray chỉ thay đổi một bit tại mỗi bước chuyển, giúp tránh hiện tượng đọc sai dữ liệu (glitch) khi nhiều bit cùng thay đổi đồng thời như mã nhị phân.

3. Sản phẩm này có chống nước không?
Thiết bị đạt chuẩn IP50, có nghĩa là chống bụi nhưng không chống nước. Vui lòng lắp đặt trong tủ điện hoặc môi trường khô ráo.

4. Tôi có thể dùng nguồn 24V cho Encoder này không?
Không. Dải nguồn cho phép là 5-12VDC. Sử dụng 24V sẽ gây hỏng hóc thiết bị ngay lập tức.

5. Độ phân giải 256 xung nghĩa là gì?
Nghĩa là một vòng quay 360 độ được chia thành 256 vị trí khác nhau, mỗi vạch chia tương ứng khoảng 1.4 độ.

6. Trục 6mm có phù hợp với mọi máy không?
Đây là kích thước chuẩn, tuy nhiên bạn cần sử dụng khớp nối (coupling) phù hợp để chuyển đổi sang kích thước trục của máy bạn.

7. Đầu ra NPN Open Collector là gì?
Đây là kiểu đầu ra hở cực thu NPN, phổ biến trong các PLC Nhật Bản (như Mitsubishi, Omron), yêu cầu điện trở kéo lên (pull-up resistor) để đọc tín hiệu.

8. Tại sao nên mua E6CP-AG3C tại AUT VN?
AUT VN cam kết hàng chính hãng, đầy đủ CO/CQ, hỗ trợ kỹ thuật miễn phí và chính sách bảo hành uy tín.

9. Thời gian giao hàng là bao lâu?
Chúng tôi luôn dự phòng sẵn kho số lượng lớn, giao hàng nhanh chóng trong 24h tại TP.HCM và 3-5 ngày toàn quốc.

10. Encoder này có hỗ trợ truyền thông Modbus không?
Không, model này xuất tín hiệu xung Gray code truyền thống, không có giao diện truyền thông tích hợp.

Nguồn tham khảo: Omron Industrial Automation
