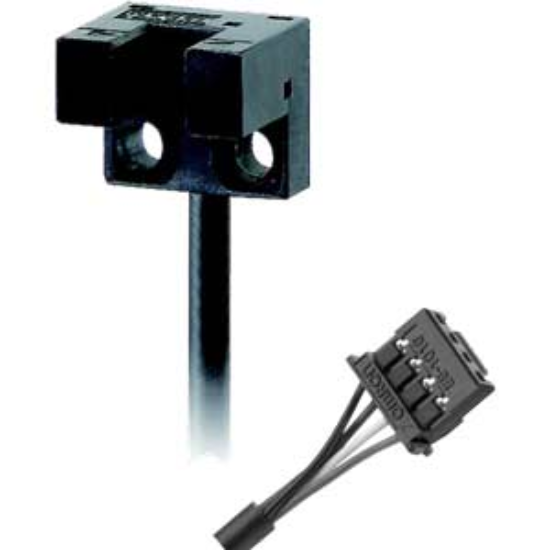

Giải pháp phát hiện vật thể chính xác: Cảm biến quang Omron EE-SX951-C1J-R 0.3M
Trong các hệ thống tự động hóa tốc độ cao, việc duy trì sự ổn định của tín hiệu là yếu tố sống còn. Cảm biến quang Omron EE-SX951-C1J-R 0.3M không chỉ là một thiết bị cảm biến quang điện thông thường, mà là một giải pháp chuyên dụng cho các môi trường đòi hỏi sự chuyển động liên tục. Với thiết kế dạng khe (Slot-type) siêu nhỏ gọn, sản phẩm cho phép tích hợp dễ dàng vào những không gian máy móc chật hẹp nhất.
Điểm vượt trội khiến các kỹ sư ưu tiên lựa chọn cảm biến quang điện Omron model này chính là hệ thống cáp Robot siêu bền. Khác với các loại cáp tiêu chuẩn dễ bị đứt ngầm do mỏi kim loại, cáp của EE-SX951-C1J-R được chế tạo để chịu được hàng triệu chu kỳ uốn cong, giúp giảm thiểu tối đa thời gian dừng máy (downtime) và chi phí bảo trì cho doanh nghiệp.
Điểm nổi bật của EE-SX951-C1J-R
- Độ bền cơ học cực cao: Cáp Robot chuyên dụng giúp chịu đựng các chuyển động xoay, uốn lặp lại liên tục của cánh tay robot.
- Phản ứng siêu tốc: Tần số đáp ứng 1kHz giúp nhận diện chính xác các vật thể di chuyển ở tốc độ cao mà không bị trễ tín hiệu.
- Thiết kế Ultra-Compact: Kích thước nhỏ gọn giúp tiết kiệm diện tích lắp đặt trong các module máy phức tạp.
- Tính linh hoạt tối đa: Ngõ ra NPN cho phép cấu hình cả hai chế độ Light-ON và Dark-ON, tương thích hoàn hảo với nhiều dòng PLC phổ biến.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Giá trị chi tiết |
| Model | EE-SX951-C1J-R 0.3M |
| Loại cảm biến | Cảm biến quang điện dạng khe (U-shaped) |
| Kiểu đầu ra | NPN (Light-ON/Dark-ON) |
| Điện áp nguồn | 5 đến 24VDC |
| Chiều rộng khe (Slot width) | 5 mm |
| Chiều sâu khe | 6.5 mm |
| Tần số đáp ứng | 1 kHz |
| Nguồn sáng | Hồng ngoại (Infrared) |
| Cấp bảo vệ | IP50 |
| Chiều dài cáp | 0.3 m (Robot Cable) |
| Nhiệt độ vận hành | -25 đến 55°C |
Nguồn tham khảo: Omron Industrial Automation Official
Lợi ích khi sử dụng EE-SX951-C1J-R cho hệ thống của bạn
- Giảm thiểu downtime: Cáp Robot chịu uốn cong giúp hạn chế tối đa việc hỏng hóc dây dẫn do chuyển động cơ học.
- Độ tin cậy cực cao: Công nghệ hồng ngoại giúp phát hiện vật thể chính xác, ngay cả trong điều kiện ánh sáng môi trường thay đổi.
- Tối ưu hóa chi phí: Đầu tư một lần cho sản phẩm chất lượng giúp tiết kiệm chi phí thay thế linh kiện định kỳ.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1: Chuẩn bị nguồn: Cấp nguồn DC ổn định trong dải 5-24VDC vào chân nguồn của cảm biến.
- Bước 2: Lắp đặt cơ khí: Cố định cảm biến vào vị trí sao cho khe 5mm nằm trên đường đi của vật thể cần kiểm tra.
- Bước 3: Kết nối tín hiệu: Đấu nối dây ngõ ra NPN vào chân Input của bộ điều khiển PLC theo sơ đồ kỹ thuật.
- Bước 4: Cấu hình chế độ: Chọn chế độ Light-ON hoặc Dark-ON tùy theo logic điều khiển của hệ thống.
- Bước 5: Kiểm tra thực tế: Vận hành máy ở tốc độ thấp để quan sát đèn LED chỉ báo và xác nhận tín hiệu phản hồi chính xác.
Sản phẩm sử dụng chung (isRelatedTo)
Để nâng cao hiệu suất hệ thống, bạn có thể kết hợp với:
- Bộ điều khiển: PLC Omron dòng CP1E, CP1L hoặc CP1H.
- Phụ kiện cáp: Cáp nối dài Omron EE-1016-R (nếu cần khoảng cách xa hơn).
- Thiết bị nguồn: Bộ nguồn DC 24V chuẩn công nghiệp.
Ứng dụng thực tế (Application)
- Cánh tay Robot: Phát hiện vị trí khớp hoặc vật thể trong quy trình gắp/thả.
- Dây chuyền SMT: Kiểm tra sự hiện diện của linh kiện điện tử siêu nhỏ.
- Máy đóng gói tự động: Đếm số lượng sản phẩm hoặc kiểm tra bao bì.
- Thiết bị y tế: Định vị trong các máy xét nghiệm tự động hóa cao.
Câu hỏi thường gặp (FAQ)
1. Cảm biến này có thể phát hiện được vật thể màu đen không?
Có, nhờ sử dụng nguồn sáng hồng ngoại, cảm biến có khả năng xuyên qua và phát hiện tốt nhiều loại màu sắc và vật liệu khác nhau.
2. Tại sao nên chọn cáp Robot cho model này?
Cáp Robot được thiết kế lõi đặc biệt để chịu được hàng triệu lần uốn cong mà không bị đứt ngầm, cực kỳ phù hợp cho các trục chuyển động của robot.
3. Sự khác biệt giữa NPN và PNP là gì?
NPN xuất tín hiệu mức 0V (GND), trong khi PNP xuất mức dương (VCC). Bạn cần chọn đúng loại phù hợp với yêu cầu của PLC.
4. Tôi có thể thay đổi giữa chế độ Light-ON và Dark-ON không?
Có, model này hỗ trợ linh hoạt cả hai chế độ, bạn chỉ cần đấu nối dây theo hướng dẫn kỹ thuật của hãng.
5. Cảm biến có khả năng chống nước không?
Sản phẩm đạt chuẩn IP50, có khả năng chống bụi nhưng không chống tia nước trực tiếp. Nên lắp đặt trong môi trường khô ráo.
6. Tần số 1kHz có ý nghĩa gì?
Nó giúp cảm biến có tốc độ phản ứng cực nhanh, cho phép phát hiện các vật thể di chuyển với tốc độ cao trên băng chuyền.
7. Khe 5mm phù hợp với vật thể kích thước bao nhiêu?
Phù hợp nhất với các vật thể có độ dày nhỏ hơn 5mm đi xuyên qua khe.
8. Dải điện áp hoạt động là bao nhiêu?
Cảm biến hoạt động ổn định trong dải điện áp từ 5V đến 24VDC.
9. Làm sao để biết cảm biến đang hoạt động?
Bạn hãy quan sát đèn LED trên thân cảm biến; trạng thái đèn sẽ thay đổi khi có vật thể đi qua khe.
10. Sản phẩm có được bảo hành tại AUT VN không?
Tất cả sản phẩm Omron tại AUT VN đều được bảo hành chính hãng và hỗ trợ kỹ thuật chuyên sâu.
