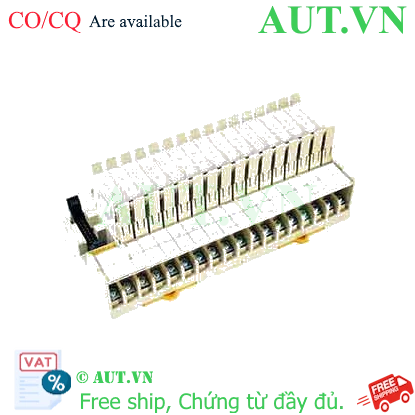

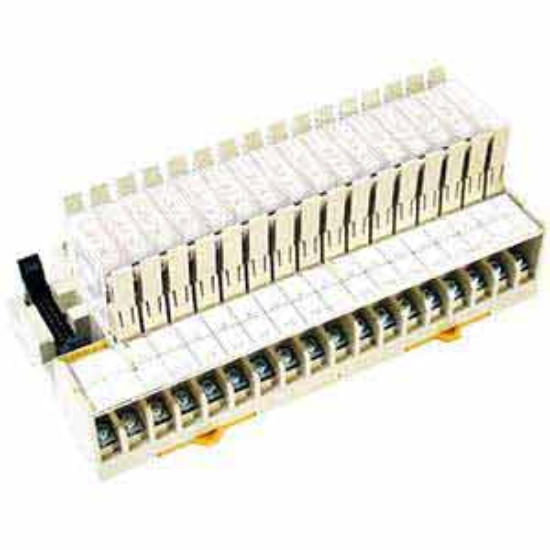

Giới thiệu về Rơ le cụm Omron G7TC-OC16-1 12VDC
Rơ le cụm Omron G7TC-OC16-1 12VDC (Relay Terminal) là giải pháp tối ưu cho các kỹ sư thiết kế tủ điện công nghiệp hiện đại. Thay vì phải lắp đặt 16 rơ le trung gian đơn lẻ gây tốn diện tích và làm phức tạp hệ thống đi dây, dòng G7TC tích hợp toàn bộ vào một module duy nhất. Sản phẩm không chỉ giúp đơn giản hóa quá trình đấu nối mà còn giảm thiểu rủi ro sai sót trong thi công, rút ngắn thời gian bảo trì và nâng cao tính thẩm mỹ cho tủ điện tự động hóa.
Điểm nổi bật của Omron G7TC-OC16-1 12VDC
- Thiết kế tích hợp siêu gọn: Gom 16 rơ le vào một khối, giúp tiết kiệm hơn 50% diện tích lắp đặt trên thanh DIN Rail so với cách lắp truyền thống.
- Công nghệ tiếp điểm AgInSn: Sử dụng vật liệu Bạc Indium Thiếc (AgInSn) cao cấp, giúp chống hàn dính tiếp điểm, chịu tải tốt và kéo dài tuổi thọ vận hành trong môi trường công nghiệp.
- Tương thích PLC tuyệt đối: Hỗ trợ kiểu PNP (– common), dễ dàng kết nối với hầu hết các dòng PLC phổ biến hiện nay mà không cần thêm module chuyển đổi phức tạp.
- Tiêu chuẩn quốc tế: Đạt chứng nhận CSA và UL, đảm bảo an toàn tuyệt đối và độ tin cậy cao trong các hệ thống vận hành 24/7.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Chi tiết |
| Model | G7TC-OC16-1 12VDC |
| Điện áp điều khiển (Coil) | 12VDC |
| Số điểm ngõ ra | 16 points (16 NO - Thường mở) |
| Kiểu cổng COM | PNP (– common) |
| Dòng điện định mức | 5A tại 24VDC / 2A tại 220VAC (Tải thuần trở) |
| Vật liệu tiếp điểm | AgInSn (Bạc Indium Thiếc) |
| Phương thức đấu nối | Đầu nối bắt vít (Screw Terminal) |
| Cách thức lắp đặt | Gắn thanh DIN Rail chuẩn |
| Kích thước (RxCxS) | 182mm x 68mm x 85mm |
| Trọng lượng | 670g |
| Tiêu chuẩn an toàn | CSA, UL |
Lợi ích khi sử dụng Rơ le cụm Omron G7TC
- Tối ưu hóa chi phí thi công: Giảm đáng kể lượng dây dẫn và thời gian đấu nối, giúp dự án hoàn thành nhanh hơn.
- Quản lý hệ thống dễ dàng: Các điểm điều khiển được đánh số thứ tự rõ ràng, giúp việc kiểm tra, dò lỗi và thay thế trở nên cực kỳ đơn giản.
- Tiết kiệm chi phí vật tư: Giảm nhu cầu sử dụng máng cáp và thanh ray dài, tối ưu hóa không gian tủ điện.
- Độ bền công nghiệp: Sản phẩm Omron Nhật Bản đảm bảo vận hành ổn định, không gây treo hệ thống, phù hợp cho các dây chuyền sản xuất tự động.
Hướng dẫn lắp đặt và sử dụng
- Bước 1: Gắn module G7TC-OC16-1 lên thanh DIN Rail trong tủ điện và khóa chặt chốt cố định.
- Bước 2: Đấu nối nguồn 12VDC vào cực Common (COM) theo đúng sơ đồ mạch PNP.
- Bước 3: Kết nối các dây tín hiệu ngõ ra từ PLC vào các chân điều khiển (Input) tương ứng của module.
- Bước 4: Đấu nối các thiết bị tải (Van solenoid, Contactor, Đèn báo...) vào các tiếp điểm NO.
- Bước 5: Sử dụng đồng hồ VOM kiểm tra thông mạch và siết chặt các vít đấu nối trước khi cấp nguồn vận hành.
Sản phẩm sử dụng chung
Để xây dựng hệ thống điều khiển hoàn chỉnh, bạn nên kết hợp G7TC-OC16-1 với các phụ kiện sau:
- Rơ le thay thế chính hãng: G7T-1112S, G7T–1012S.
- Đế rơ le hỗ trợ: P7TF-05, P7TF-OS16.
- Phụ kiện lắp đặt: Thanh DIN Rail PFP-100N, PFP-50N, tấm chặn cuối PFP-M, thanh nối ngắn G78-04.
Ứng dụng thực tế của sản phẩm
- Cách ly ngõ ra PLC: Làm module đệm để bảo vệ ngõ ra PLC, cho phép điều khiển các tải có dòng điện lớn hơn.
- Tủ điện điều khiển máy công nghiệp: Điều khiển hệ thống van khí nén, solenoid valve hoặc khởi động từ cho động cơ.
- Hệ thống Smart Building: Quản lý tập trung hệ thống chiếu sáng, điều hòa và cảnh báo an ninh trong tòa nhà.
Câu hỏi thường gặp (FAQ)
1. G7TC-OC16-1 khác gì so với rơ le trung gian thông thường?
Đây là dạng "Relay Terminal" (Cụm rơ le), tích hợp sẵn nhiều rơ le và cầu đấu dây vào một module, giúp tiết kiệm diện tích và thời gian đi dây hơn nhiều so với rơ le rời.
2. Tại sao nên dùng model G7TC thay vì lắp lẻ 16 rơ le?
Vì G7TC giảm tới 70% thời gian đấu nối và 50% không gian tủ điện, đồng thời giảm sai sót khi đi dây cho số lượng điểm lớn.
3. Sản phẩm này có dùng được cho nguồn 24VDC không?
Model G7TC-OC16-1 được thiết kế cho nguồn 12VDC. Nếu hệ thống của bạn dùng 24VDC, hãy chọn model G7TC-OC16-1 24VDC để đảm bảo vận hành.
4. Tiếp điểm AgInSn có ưu điểm gì vượt trội?
Vật liệu Bạc Indium Thiếc giúp tiếp điểm không bị dính (welding) khi đóng ngắt tải cảm, kéo dài tuổi thọ rơ le đáng kể.
5. PNP (– common) nghĩa là điều khiển như thế nào?
Có nghĩa là cực âm (-) được nối chung cho tất cả cuộn dây, tín hiệu kích hoạt từ PLC sẽ là cực dương (+).
6. Nếu một trong 16 rơ le bị hỏng, tôi có phải thay cả cụm không?
Không, bạn hoàn toàn có thể tháo rời và thay thế riêng lẻ từng rơ le đơn lẻ trong cụm G7TC mà không ảnh hưởng đến các điểm khác.
7. Sản phẩm này có đầy đủ giấy tờ CO/CQ không?
Có, khi mua tại AUT VN, quý khách sẽ được cung cấp đầy đủ chứng chỉ xuất xứ (CO) và chứng chỉ chất lượng (CQ) chính hãng từ Omron.
8. Thời gian bảo hành của sản phẩm là bao lâu?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Omron Nhật Bản.
9. Kích thước 182mm có phù hợp với tủ điện nhỏ không?
Có, đây là một trong những thiết kế tối ưu diện tích nhất cho 16 điểm điều khiển hiện nay.
10. Làm sao để phân biệt G7TC chính hãng?
Hàng chính hãng có tem mác rõ ràng, đóng gói đúng chuẩn Omron và được phân phối bởi đơn vị uy tín như AUT VN.
Nguồn tham khảo: Omron Industrial Automation Official Site
