Có thể điều khiển trực tiếp motor lớn không?

Không, tiếp điểm 5A chỉ dùng cho tín hiệu. Hãy dùng relay trung gian hoặc Contactor để điều khiển motor công suất lớn.

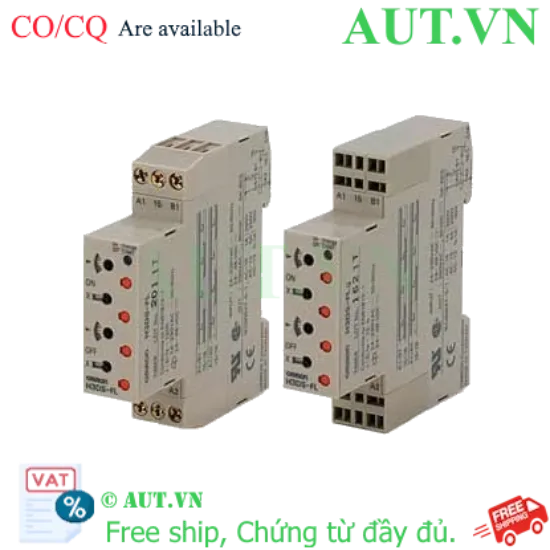

Timer Omron H3DS-FL: Bộ Định Thời Siêu Mỏng 17.5mm, Đa Năng Twin/Flicker, Dải 0.1s-12h | AUT VN

Thiết kế Slim-line: Chiều rộng siêu mỏng 17.5mm, tối ưu không gian tủ điện, lắp thanh ray DIN chuẩn.
Chế độ vận hành đa năng: Tích hợp Twin timer và Flicker (OFF/ON start) linh hoạt cho mọi quy trình.
Dải thời gian rộng: Tùy chỉnh chính xác từ 0.1 giây đến 12 giờ.
Điện áp nguồn linh hoạt: Tương thích dải 24-48VDC / 24-230VAC, dễ dàng triển khai.
Độ bền công nghiệp: Tiếp điểm Relay SPDT 5A chịu tải ổn định, tiêu chuẩn chất lượng Nhật Bản.

nhà chế tạo: Omron

SKU: H3DS-FL

Tải xuống mẫu

Giá cũ: 1.960.650 ₫

Giá bán: 1.568.520 ₫

Số lượng:

Giới thiệu về Timer Omron H3DS-FL

Timer Omron H3DS-FL là giải pháp định thời dạng tương tự (Analog Timer) cao cấp, được thiết kế đặc biệt cho các hệ thống điều khiển tự động hóa yêu cầu sự chính xác tuyệt đối trong một không gian hạn chế. Với đột phá về thiết kế Slim-line (chỉ dày 17.5mm), H3DS-FL cho phép kỹ sư lắp đặt nhiều thiết bị trên cùng một thanh ray DIN mà không làm tăng kích thước tủ điện. Được phân phối chính hãng bởi AUT VN, sản phẩm không chỉ mang lại hiệu suất vận hành bền bỉ mà còn giúp tối ưu chi phí vận hành và lắp đặt cho doanh nghiệp.

Điểm nổi bật của bộ định thời Omron H3DS-FL

Siêu tiết kiệm diện tích: Kích thước siêu mỏng giúp giảm diện tích chiếm dụng trong tủ điện đến 40%, giải quyết bài toán chật chội trong các tủ điều khiển nhỏ.
Khả năng tùy biến đa dạng: Hỗ trợ đồng thời chế độ Twin timer (định thời kép) và Flicker (chớp tắt), đáp ứng mọi kịch bản điều khiển từ đơn giản đến phức tạp.
Thích nghi môi trường khắc nghiệt: Đạt chuẩn bảo vệ IP30, hoạt động ổn định trong dải nhiệt độ từ -10 đến 55°C, đảm bảo hệ thống không bị gián đoạn.
Lắp đặt chuẩn công nghiệp: Cơ chế kẹp thanh ray DIN tiêu chuẩn giúp việc thi công nhanh chóng, giảm thiểu sai sót và chi phí nhân công.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết thông số
Model	H3DS-FL
Thương hiệu	Omron (Nhật Bản)
Điện áp nguồn cấp	24-48VDC / 24-230VAC (Nguồn rộng)
Dải thời gian cài đặt	0.1 giây đến 12 giờ
Chế độ hoạt động	Twin timer, Flicker OFF start, Flicker ON start
Kiểu tiếp điểm đầu ra	Relay SPDT (1 C/O)
Dòng định mức	5A (Tải điện trở)
Kích thước (RxCxS)	17.5 x 80 x 74 mm
Chuẩn lắp đặt	Thanh ray DIN (DIN Rail)

Lợi ích khi sử dụng Timer Omron H3DS-FL

Khi lựa chọn Timer Omron H3DS-FL từ AUT VN, quý khách hàng sẽ nhận được những giá trị vượt trội:

Giảm chi phí vật tư: Nhờ thiết kế siêu mỏng, bạn có thể sử dụng vỏ tủ điện nhỏ hơn, giảm chi phí mua sắm và vận chuyển tủ.
Tự động hóa chính xác: Loại bỏ hoàn toàn sai sót do thao tác thủ công, đảm bảo chu kỳ đóng/ngắt chính xác tuyệt đối, tăng năng suất dây chuyền.
An tâm vận hành: Linh kiện đạt chuẩn Nhật Bản giúp giảm thiểu rủi ro chập cháy, hạn chế thời gian dừng máy (downtime) gây thiệt hại kinh tế.

Hướng dẫn sử dụng và cài đặt (How-to)

Để vận hành thiết bị đạt hiệu quả và an toàn nhất, hãy thực hiện theo các bước sau:

Bước 1 - Lắp đặt: Gắn thiết bị lên thanh ray DIN. Đảm bảo thiết bị được cố định chắc chắn để tránh rung lắc khi máy vận hành.
Bước 2 - Đấu nối: Kết nối nguồn cấp (24-48VDC hoặc 24-230VAC) và đấu nối tải vào tiếp điểm SPDT theo sơ đồ mạch điện kỹ thuật.
Bước 3 - Chọn chế độ: Sử dụng công tắc gạt trên thân máy để chọn: Twin timer (Định thời kép) hoặc Flicker (ON/OFF start).
Bước 4 - Cài đặt thời gian: Xoay núm điều chỉnh mặt trước đến giá trị mong muốn (trong khoảng 0.1s đến 12h).
Bước 5 - Kiểm tra: Cấp nguồn và vận hành thử để xác nhận chu kỳ đóng/ngắt đúng với yêu cầu kỹ thuật trước khi chạy chính thức.

Sản phẩm sử dụng chung và tương đương

Để tối ưu hóa hệ thống điều khiển, bạn có thể kết hợp Omron H3DS-FL với các sản phẩm sau:

Phụ kiện: Thanh ray DIN PFP-100N hoặc PFP-M chuyên dụng.
Sản phẩm tương đương/nâng cấp: Timer Omron H3DKZ-F, Timer Omron H3DK-F hoặc Timer Omron H3CR-A8.

Ứng dụng thực tế của sản phẩm

Timer Omron H3DS-FL là lựa chọn hàng đầu cho:

Hệ thống băng tải: Điều phối thời gian chạy/dừng trong dây chuyền phân loại và đóng gói tự động.
Điều khiển thiết bị ngoại vi: Cài đặt chu kỳ nghỉ cho bơm nước, quạt thông gió để chống quá tải.
Máy đóng gói: Tạo xung thời gian cho tác vụ dán nhãn, cắt màng co, đóng nắp chai.
Chiếu sáng công nghiệp: Tự động bật/tắt đèn kho bãi theo chu kỳ để tiết kiệm điện năng.

FAQ - Những câu hỏi thường gặp

1. Timer Omron H3DS-FL dùng được cho điện áp nào?
Sản phẩm hỗ trợ dải điện áp cực rộng từ 24-48VDC và 24-230VAC, tương thích với hầu hết các nguồn điện công nghiệp hiện nay.

2. Chế độ Twin Timer khác gì với Flicker?
Twin Timer cho phép cài đặt 2 khoảng thời gian (ON và OFF) độc lập, trong khi Flicker tạo ra chu kỳ chớp tắt lặp đi lặp lại với thời gian ON=OFF.

3. Tại sao tôi nên chọn kích thước 17.5mm thay vì loại truyền thống?
Kích thước Slim giúp bạn lắp được nhiều thiết bị hơn trên cùng một diện tích, giảm chi phí mua vỏ tủ điện và dễ dàng nâng cấp hệ thống sau này.

4. Tôi có thể dùng H3DS-FL điều khiển trực tiếp motor lớn không?
Không. Tiếp điểm 5A chỉ dùng cho tín hiệu hoặc tải nhỏ. Bạn hãy dùng H3DS-FL để kích hoạt Relay trung gian hoặc Contactor để điều khiển motor.

5. Làm sao để phân biệt hàng chính hãng Omron tại AUT VN?
Sản phẩm tại AUT VN có đầy đủ tem mác, chứng chỉ CO/CQ từ Omron và hóa đơn VAT hợp pháp.

6. Tuổi thọ của Relay bên trong là bao lâu?
Được thiết kế cho môi trường công nghiệp, Relay Omron có tuổi thọ hàng triệu lần đóng ngắt nếu vận hành đúng tải định mức.

7. Thiết bị này có chống nước không?
Sản phẩm đạt chuẩn IP30 (chống bụi/vật rắn), không chống nước. Vui lòng lắp trong tủ điện để đảm bảo an toàn.

8. Cách cài đặt thời gian chính xác nhất là gì?
Bạn xoay núm vặn mặt trước theo thang đo. Để chính xác nhất, hãy vận hành thử và điều chỉnh nhẹ núm vặn cho đến khi đạt thời gian thực tế mong muốn.

9. Sự khác biệt giữa Flicker ON start và OFF start?
ON start sẽ bắt đầu chu kỳ bằng trạng thái BẬT; OFF start sẽ bắt đầu bằng trạng thái TẮT.

10. AUT VN có hỗ trợ kỹ thuật sau khi mua không?
Có, AUT VN cung cấp dịch vụ tư vấn kỹ thuật, hướng dẫn đấu nối và vận hành miễn phí cho mọi khách hàng.

11. Sản phẩm có dễ thay thế khi hỏng hóc không?
Rất dễ, nhờ chuẩn lắp ray DIN và sơ đồ đấu nối đơn giản, bạn có thể thay thế thiết bị mới chỉ trong vài phút.

12. Dải thời gian 0.1s-12h có thể thay đổi linh hoạt không?
Có, bạn có thể tùy chỉnh bất kỳ giá trị nào trong dải này thông qua núm xoay Analog trên mặt máy.

Nguồn tham khảo: Omron Industrial Automation.
