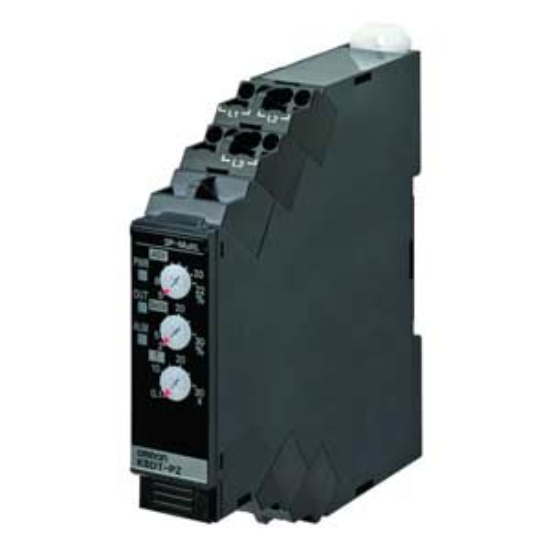

Rơ le bảo vệ pha Omron K8DT-PZ2TN | Chống Mất Pha, Đảo Pha | Thiết kế Slim 17.5mm

Bảo vệ đa năng: Giám sát cực nhạy các lỗi mất pha, đảo pha, quá áp, thấp áp và mất cân bằng pha cho hệ thống 3 pha.
Công nghệ Push-In Plus: Đấu nối nhanh không cần vít, chống rung lắc tuyệt đối, tối ưu thời gian lắp đặt.
Thiết kế Slim siêu mỏng: Độ rộng chỉ 17.5mm, giúp tiết kiệm diện tích tối đa cho tủ điện công nghiệp.
Tiêu chuẩn Nhật Bản: Thương hiệu Omron bền bỉ, hoạt động ổn định trong dải điện áp 380V - 480VAC.
Phản hồi tức thì: Ngắt nguồn siêu tốc giúp bảo vệ động cơ khỏi nguy cơ cháy cuộn dây.

nhà chế tạo: Omron

SKU: K8DT-PZ2TN

Tải xuống mẫu

Giá cũ: 1.942.050 ₫

Giá bán: 1.553.640 ₫

Giới thiệu Rơ le bảo vệ pha và điện áp Omron K8DT-PZ2TN

Trong môi trường vận hành công nghiệp, những sự cố về nguồn điện 3 pha như mất pha, đảo pha hay sụt áp thường xuyên xảy ra và là nguyên nhân hàng đầu gây cháy động cơ, hư hỏng máy móc đắt tiền. Rơ le bảo vệ pha Omron K8DT-PZ2TN được xem là "người gác đền" tin cậy, giúp giám sát liên tục trạng thái lưới điện và kích hoạt ngắt nguồn ngay lập tức khi có bất thường, đảm bảo an toàn tuyệt đối cho hệ thống sản xuất của doanh nghiệp.

Điểm nổi bật vượt trội của Omron K8DT-PZ2TN

Đột phá công nghệ Push-In Plus: Khác với các dòng rơ le truyền thống, K8DT-PZ2TN cho phép kết nối dây dẫn bằng cách ấn trực tiếp vào terminal. Điều này không chỉ giúp thi công cực nhanh mà còn loại bỏ hoàn toàn rủi ro lỏng vít do rung động cơ khí trong nhà máy.
Thiết kế Slim 17.5mm tối ưu: Với kích thước siêu mỏng, thiết bị giúp bạn tiết kiệm tối đa không gian trên thanh ray DIN, cho phép tích hợp thêm nhiều thiết bị điều khiển khác vào cùng một tủ điện nhỏ hẹp.
Độ chính xác chuẩn công nghiệp: Khả năng phân tích các thông số pha cực kỳ nhạy bén, ngăn chặn tình trạng động cơ chạy ngược hướng do đảo pha, bảo vệ cơ cấu cơ khí của máy móc.
Chẩn đoán lỗi trực quan: Hệ thống đèn LED chỉ báo trạng thái thông minh giúp kỹ thuật viên dễ dàng nhận diện nhanh nguyên nhân lỗi (mất pha, quá áp hay thấp áp) mà không cần thiết bị đo phức tạp.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết đặc tính
Model	K8DT-PZ2TN
Thương hiệu	Omron (Nhật Bản)
Điện áp định mức	380V, 400V, 415V, 480VAC (3 Pha)
Chức năng giám sát	Quá áp, Thấp áp, Mất pha, Đảo pha, Mất cân bằng pha
Công nghệ đấu nối	Push-In Plus (Kết nối nhanh không vít)
Thời gian tác động	0.1 giây đến 30 giây (Điều chỉnh qua chiết áp)
Độ rộng thiết bị	17.5mm (Slim Design)
Kiểu lắp đặt	Gắn thanh ray DIN (DIN Rail)
Cấp bảo vệ	IP20
Nhiệt độ vận hành	-20°C đến +60°C

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi sử dụng Rơ le Omron K8DT-PZ2TN

Tiết kiệm chi phí bảo trì: Ngăn ngừa rủi ro phải quấn lại motor hoặc thay thế biến tần, PLC đắt tiền do sự cố điện.
Tối ưu hóa hiệu suất: Giảm thiểu thời gian dừng máy (Downtime) không đáng có nhờ khả năng chẩn đoán lỗi nhanh chóng.
An toàn vận hành: Bảo vệ an toàn cho cả thiết bị lẫn con người trước các cú sốc áp bất thường từ lưới điện.
Nâng tầm tủ điện: Thiết kế hiện đại, nhỏ gọn giúp tủ điện trông chuyên nghiệp và tiêu chuẩn hơn.

Hướng dẫn lắp đặt và vận hành (How-to)

Bước 1: Lắp đặt cơ học: Gắn rơ le K8DT-PZ2TN lên thanh ray DIN trong tủ điện một cách chắc chắn.
Bước 2: Đấu nối nguồn: Kết nối 3 pha nguồn vào các đầu terminal đầu vào theo sơ đồ trên thân máy. Sử dụng công nghệ Push-In bằng cách ấn mạnh dây dẫn vào lỗ terminal.
Bước 3: Kết nối mạch điều khiển: Đấu tiếp điểm ngõ ra (Output) của rơ le vào cuộn hút Contactor hoặc ngõ vào tín hiệu của PLC để thực hiện lệnh ngắt khi có lỗi.
Bước 4: Cài đặt thông số: Sử dụng tua vít nhỏ xoay chiết áp trên thiết bị để thiết lập ngưỡng điện áp bảo vệ và thời gian trễ (delay) phù hợp với tải.
Bước 5: Kiểm tra: Cấp nguồn và quan sát đèn LED. Khi đèn báo trạng thái ổn định, tiến hành đóng tải cho hệ thống.

Sản phẩm tương thích và sử dụng chung (isRelatedTo)

Để đạt hiệu quả bảo vệ tối ưu, Omron K8DT-PZ2TN nên được kết hợp cùng:

Contactor Omron: Đóng/ngắt nguồn điện chính khi rơ le phát hiện sự cố.
MCCB/MCB: Bảo vệ ngắn mạch và quá tải cho hệ thống.
Biến tần (Inverter): Lắp rơ le bảo vệ phía trước biến tần để tránh hư hỏng bo mạch.
Sản phẩm cùng dòng: K8DT-PZ2CN, K8DT-PZ1TN tùy theo nhu cầu dải điện áp.

Ứng dụng thực tế (PropertyValue)

Rơ le K8DT-PZ2TN được ứng dụng rộng rãi trong:

Công nghiệp nặng: Bảo vệ máy nén khí, máy bơm ly tâm, quạt công nghiệp.
Hệ thống nâng hạ: Băng tải, vận thăng, cầu trục (chống đảo pha giúp chạy đúng chiều).
Gia công CNC: Bảo vệ tủ điện điều khiển máy CNC, máy phay, máy tiện.
Điện lạnh: Hệ thống HVAC, Chiller, điều hòa trung tâm tòa nhà.

Câu hỏi thường gặp (FAQ)

1. Rơ le K8DT-PZ2TN có ưu điểm gì so với dòng truyền thống?
Ưu điểm lớn nhất là thiết kế Slim 17.5mm cực kỳ tiết kiệm không gian và công nghệ Push-In Plus giúp lắp đặt siêu nhanh, chống lỏng dây do rung động.

2. Thiết bị có giúp tránh việc động cơ quay ngược khi đảo pha không?
Có, chức năng giám sát thứ tự pha sẽ ngăn chặn việc cấp nguồn nếu các pha bị đảo, đảm bảo động cơ không quay ngược gây hỏng máy.

3. Tôi có thể chỉnh thời gian trễ (delay) không?
Có, bạn có thể điều chỉnh linh hoạt từ 0.1 giây đến 30 giây qua chiết áp để tránh ngắt nhầm do sụt áp tức thời.

4. Sản phẩm có tương thích với lưới điện Việt Nam không?
Hoàn toàn tương thích. Dải điện áp 380V - 480VAC rất phù hợp với tiêu chuẩn điện công nghiệp tại Việt Nam.

5. Làm sao để biết rơ le đang báo lỗi gì?
Bạn chỉ cần quan sát các đèn LED chỉ báo trên mặt trước. Mỗi đèn sẽ đại diện cho một loại lỗi như mất pha, quá áp hoặc thấp áp.

6. Công nghệ Push-In có thực sự an toàn hơn vặn vít không?
Rất an toàn. Nó loại bỏ rủi ro lỏng vít - nguyên nhân chính gây hồ quang điện và cháy nổ trong tủ điện công nghiệp.

7. Rơ le này có cần nguồn phụ (Auxiliary Power) không?
Không, thiết bị lấy nguồn nuôi trực tiếp từ chính 3 pha mà nó đang giám sát, giúp đơn giản hóa việc đấu nối.

8. Mua hàng tại AUT VN có được cam kết chính hãng không?
AUT VN cam kết 100% Omron chính hãng, cung cấp đầy đủ CO/CQ và bảo hành theo tiêu chuẩn nhà sản xuất.

9. Thời gian phản ứng của thiết bị là bao lâu?
Thiết bị phản ứng cực nhanh, tối thiểu từ 0.1 giây, đảm bảo bảo vệ tải ngay lập tức khi có sự cố.

10. Nếu tôi cần bảo vệ điện 1 pha thì dùng loại nào?
Model K8DT-PZ2TN dành riêng cho 3 pha. Đối với hệ thống 1 pha, quý khách vui lòng tham khảo dòng K8DT-VW.
