Sản phẩm này khác gì so với các dòng rơ le bảo vệ pha?

Rơ le bảo vệ pha tập trung vào việc mất pha, đảo pha cho điện 3 pha. Trong khi K8DT-VW3CD tập trung vào mức điện áp (quá cao hoặc quá thấp) cho cả 1 pha hoặc DC.

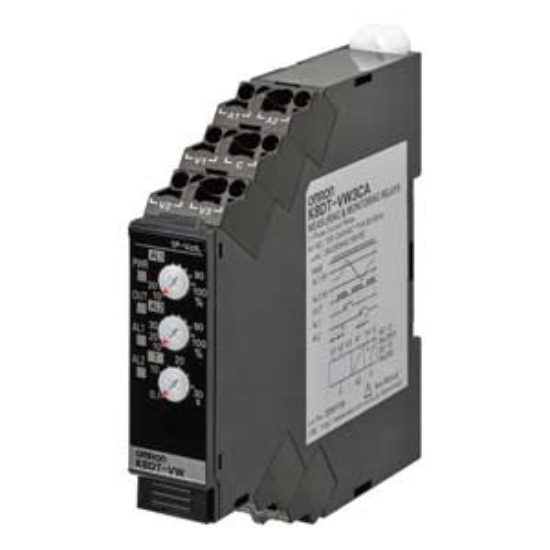

Rơ le Bảo Vệ Điện Áp Omron K8DT-VW3CD: Chống Quá/Thấp Áp, Dải 0-600V AC/DC, Kết Nối Push-In Siêu Nhanh

Thương hiệu: Omron (Nhật Bản) - Phân phối chính hãng bởi AUT VN
Model: K8DT-VW3CD
Chức năng: Giám sát và bảo vệ quá áp (Overvoltage) & thấp áp (Undervoltage)
Dải điện áp: Đa năng linh hoạt từ 0-600VAC và 0-600VDC
Công nghệ: Push-In Plus đấu nối nhanh, kích thước Slim 17.5mm tối ưu diện tích
Tiêu chuẩn: UL, CE, KC, CCC - Độ bền chuẩn công nghiệp

nhà chế tạo: Omron

SKU: K8DT-VW3CD

Tải xuống mẫu

Giá cũ: 1.729.350 ₫

Giá bán: 1.383.480 ₫

Số lượng:

Rơ le Bảo Vệ Điện Áp Omron K8DT-VW3CD: Giải Pháp An Toàn Tuyệt Đối Cho Hệ Thống Điện Công Nghiệp

Trong vận hành công nghiệp, sự biến động điện áp không ổn định là "kẻ thù số một" gây hư hỏng bo mạch PLC, cháy động cơ và làm giảm tuổi thọ thiết bị điện tử. Rơ le bảo vệ điện áp Omron K8DT-VW3CD đóng vai trò là một "người gác cổng" thông minh, tự động giám sát và ngắt nguồn điện ngay khi phát hiện điện áp vượt ngưỡng hoặc sụt áp nghiêm trọng. Được phân phối chính hãng bởi AUT VN, sản phẩm là sự lựa chọn hàng đầu để bảo vệ tài sản và đảm bảo tính liên tục trong sản xuất.

1. Điểm Nổi Bật Của Omron K8DT-VW3CD

Bảo vệ kép toàn diện: Tích hợp cả chức năng chống quá áp và thấp áp trong một thiết bị duy nhất, giúp tinh gọn tủ điện mà vẫn đảm bảo an toàn tối đa.
Dải đo đa năng (Universal): Khả năng giám sát cực rộng từ 0-600V cho cả dòng AC và DC, đáp ứng mọi yêu cầu từ điện điều khiển thấp đến điện công nghiệp cao.
Công nghệ Push-In Plus: Đột phá trong thiết kế terminal, cho phép kết nối dây dẫn nhanh chóng, chống rung lắc tuyệt đối và loại bỏ rủi ro move điện do lỏng vít.
Thiết kế Slim Line siêu mỏng: Với độ rộng chỉ 17.5mm, sản phẩm tối ưu hóa không gian lắp đặt trên thanh DIN Rail, lý tưởng cho các tủ điện có mật độ thiết bị dày đặc.
Độ chính xác chuẩn Nhật Bản: Ngưỡng cài đặt tùy chỉnh linh hoạt từ 10% đến 100%, đảm bảo thiết bị phản ứng chính xác tuyệt đối theo đặc thù của từng loại tải.

2. Bảng Thông Số Kỹ Thuật Chi Tiết

Thông số kỹ thuật	Chi tiết giá trị
Model	K8DT-VW3CD
Thương hiệu	Omron (Nhật Bản)
Điện áp nguồn cấp (Power Supply)	24VAC / 24VDC
Dải điện áp giám sát (Monitoring Range)	0...200V, 0...300V, 0...600V (AC/DC)
Ngưỡng cài đặt (Setting Range)	10% đến 100% điện áp định mức
Thời gian trễ (Delay time)	0.1 đến 30 giây (Có thể điều chỉnh)
Tiếp điểm đầu ra (Output Contact)	SPDT (1 đổi 1) - Tải tối đa 5A @ 250VAC
Kiểu lắp đặt	DIN Rail 35mm / Bắt vít bề mặt
Tiêu chuẩn bảo vệ	IP20, CE, UL, CCC, KC

3. Lợi Ích Khi Sử Dụng Rơ Le Omron K8DT-VW3CD

Bảo vệ tài sản giá trị: Loại bỏ hoàn toàn nguy cơ cháy nổ do sốc điện hoặc sụt áp, bảo vệ an toàn cho các thiết bị đắt tiền như PLC, biến tần, Servo.
Giảm thiểu thời gian Downtime: Hệ thống vận hành ổn định, giảm thiểu các sự cố dừng máy đột ngột, từ đó tối ưu hóa năng suất sản xuất cho doanh nghiệp.
Tiết kiệm chi phí bảo trì: Giảm thiểu chi phí thay thế linh kiện hư hỏng do sự cố điện, kéo dài tuổi thọ cho toàn bộ hệ thống điện.
Lắp đặt siêu tốc, chính xác: Công nghệ Push-In Plus giúp rút ngắn 50% thời gian thi công tủ điện và giảm thiểu sai sót trong đấu nối.

4. Hướng Dẫn Lắp Đặt Và Cài Đặt (How-to)

Bước 1: Lắp đặt vật lý - Gắn rơ le lên thanh ray DIN 35mm, đảm bảo khoảng cách tản nhiệt hợp lý với các thiết bị xung quanh.
Bước 2: Đấu nối dây - Kết nối nguồn nuôi 24V và dây tín hiệu giám sát vào các terminal Push-In. Khuyến khích sử dụng đầu cốt (ferrule) để đạt tiếp xúc tốt nhất.
Bước 3: Thiết lập ngưỡng bảo vệ - Xoay núm điều chỉnh trên mặt thiết bị để cài đặt mức % quá áp và thấp áp phù hợp với thông số của tải.
Bước 4: Cấu hình thời gian trễ - Điều chỉnh núm Time Delay (0.1s - 30s) để lọc bỏ nhiễu điện áp tức thời, tránh ngắt nguồn nhầm.
Bước 5: Kiểm tra vận hành - Cấp nguồn, quan sát đèn LED và thực hiện mô phỏng sụt áp/quá áp để xác nhận thiết bị tác động chính xác.

5. Sản Phẩm Sử Dụng Chung (Combo Đề Xuất)

Để xây dựng hệ thống bảo vệ hoàn chỉnh, Omron K8DT-VW3CD nên được kết hợp cùng:

Contactor Omron: Đóng vai trò cơ cấu ngắt nguồn tải chính khi rơ le phát hiện sự cố.
Bộ nguồn S8FS-C Omron: Cung cấp nguồn 24VDC ổn định, đảm bảo rơ le hoạt động chính xác nhất.
PLC Omron CP/CJ Series: Tiếp nhận tín hiệu cảnh báo từ rơ le để hiển thị trạng thái lỗi lên màn hình HMI.

6. Ứng Dụng Thực Tế (Application)

Sản phẩm được ứng dụng rộng rãi trong các môi trường khắt khe về điện áp:

Hệ thống HVAC & Chiller: Bảo vệ máy nén, quạt công nghiệp khỏi cháy cuộn dây do sụt áp.
Tủ điện điều khiển tự động: Giám sát nguồn cấp cho PLC, HMI và các cảm biến nhạy cảm.
Máy bơm nước công nghiệp: Ngăn chặn hư hỏng motor do biến động điện áp lưới điện.
Thiết bị y tế & Phòng Lab: Đảm bảo nguồn điện sạch cho các máy phân tích, đo lường độ chính xác cao.

7. FAQ - Câu Hỏi Thường Gặp

Hỏi: K8DT-VW3CD có thể giám sát cùng lúc cả AC và DC không?
Đáp: Có, đây là dòng rơ le đa năng, cho phép giám sát dải điện áp từ 0-600V cho cả AC và DC tùy theo cách cài đặt của bạn.

Hỏi: Tôi nên cài đặt thời gian trễ (Delay time) bao nhiêu là phù hợp?
Đáp: Nếu lưới điện khu vực bạn thường xuyên có nhiễu tức thời, hãy cài đặt từ 1-3 giây để tránh rơ le ngắt nguồn không cần thiết.

Hỏi: Sản phẩm này khác gì so với rơ le bảo vệ pha?
Đáp: Rơ le bảo vệ pha chuyên cho điện 3 pha (mất pha, đảo pha). K8DT-VW3CD chuyên giám sát mức điện áp (quá cao/thấp) cho 1 pha hoặc DC.

Hỏi: Đầu nối Push-In có dễ tháo dây khi cần thay thế không?
Đáp: Rất dễ dàng. Bạn chỉ cần nhấn nút xả trên terminal là dây dẫn sẽ được tháo ra nhanh chóng mà không cần tua vít.

Hỏi: Làm sao để biết rơ le đang báo lỗi?
Đáp: Quan sát đèn LED chỉ báo. Khi điện áp ra ngoài ngưỡng cài đặt, LED trạng thái sẽ thay đổi và tiếp điểm đầu ra sẽ chuyển đổi trạng thái.

Hỏi: K8DT-VW3CD mua tại AUT VN có bảo hành không?
Đáp: Có, sản phẩm được bảo hành chính hãng Omron với đầy đủ giấy tờ CO/CQ đi kèm.

Hỏi: Có thể dùng rơ le này bảo vệ thiết bị gia đình 220V không?
Đáp: Hoàn toàn được. Bạn chỉ cần cài đặt ngưỡng thấp áp khoảng 190V và quá áp khoảng 240V.

Hỏi: Tải tối đa mà tiếp điểm rơ le chịu được là bao nhiêu?
Đáp: Tiếp điểm SPDT chịu được tải thuần trở lên đến 5A tại 250VAC hoặc 30VDC.

Hỏi: AUT VN có cung cấp đầy đủ chứng từ CO/CQ không?
Đáp: Có, tất cả sản phẩm Omron tại AUT VN đều cung cấp đầy đủ chứng nhận xuất xứ và chất lượng.

Hỏi: Thiết bị có hoạt động được trong môi trường nóng không?
Đáp: Sản phẩm hoạt động ổn định từ -20°C đến +60°C, rất phù hợp với khí hậu và tủ điện tại Việt Nam.

Hỏi: Dải giám sát 0-600V có áp dụng cho mọi model K8DT không?
Đáp: Dải 0-600V là đặc trưng của model VW3CD, giúp nó trở thành phiên bản đa năng nhất trong dòng K8DT.

Hỏi: Việc cài đặt % ngưỡng bảo vệ có cần thiết bị hỗ trợ không?
Đáp: Không, bạn chỉ cần sử dụng núm xoay cơ học tích hợp sẵn trên mặt thiết bị để điều chỉnh.

Nguồn tham khảo: Omron Industrial Automation Official
