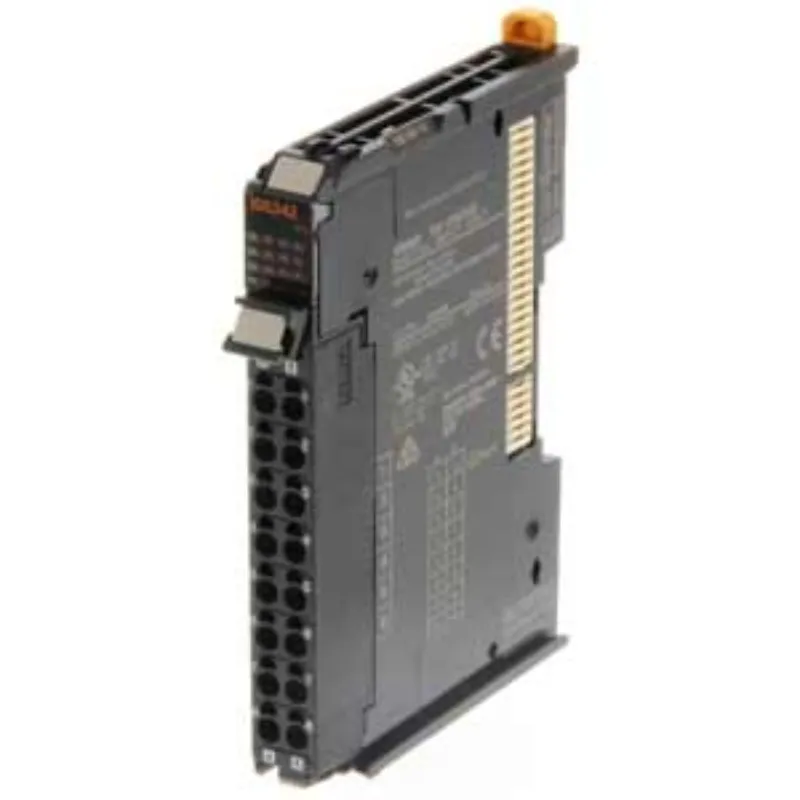

PLC Omron NX-ID5342 - Mô đun Ngõ vào Digital 16 Kênh, Kiểu Sink, Chuẩn Sysmac

Số ngõ vào: 16 điểm Digital Input
Kiểu ngõ vào: Sink (Thu nhận tín hiệu mức thấp)
Dòng sản phẩm: Sysmac NX-series, tối ưu hóa cho tốc độ và độ chính xác
Lắp đặt: Gắn thanh ray DIN 35mm, thiết kế nhỏ gọn tiết kiệm không gian
Ứng dụng: Thu thập tín hiệu từ cảm biến, nút nhấn trong hệ thống tự động hóa

nhà chế tạo: Omron

SKU: NX-ID5342

Tải xuống mẫu

Giá cũ: 2.869.500 ₫

Giá bán: 2.295.600 ₫

Số lượng:

Giới thiệu về Mô đun Ngõ vào PLC Omron NX-ID5342

PLC Omron NX-ID5342 là mô đun mở rộng ngõ vào số (Digital Input) chất lượng cao thuộc dòng Sysmac NX-series của Omron. Được thiết kế để đáp ứng các yêu cầu khắt khe của công nghiệp hiện đại, NX-ID5342 cho phép kết nối tối đa 16 thiết bị đầu vào, giúp hệ thống PLC thu thập dữ liệu chính xác và phản hồi tức thời. Với chuẩn giao tiếp tốc độ cao, sản phẩm này là lựa chọn hàng đầu cho các kỹ sư tự động hóa muốn tối ưu hóa hiệu suất vận hành và giảm thiểu diện tích lắp đặt trong tủ điện.

Điểm nổi bật của Omron NX-ID5342

Mật độ cổng cao: Cung cấp 16 ngõ vào trong một thân máy siêu mỏng (12mm), giúp tiết kiệm không gian quý giá trong tủ điều khiển.
Kiểu Sink linh hoạt: Tương thích hoàn toàn với các loại cảm biến NPN phổ biến hiện nay.
Tích hợp Sysmac Studio: Cấu hình nhanh chóng, lập trình dễ dàng thông qua phần mềm Sysmac Studio, giảm thời gian triển khai dự án.
Độ bền công nghiệp: Chịu được môi trường khắc nghiệt, chống nhiễu tốt, đảm bảo hệ thống hoạt động 24/7 không gián đoạn.

Bảng thông số kỹ thuật chi tiết

Thông số	Chi tiết
Model	NX-ID5342
Loại mô-đun	Mô đun ngõ vào số (Digital Input Unit)
Số điểm ngõ vào	16 điểm
Kiểu ngõ vào	Sink (NPN)
Điện áp định mức	24 VDC
Phương pháp đấu nối	Bắt vít (Screw terminal)
Kiểu lắp đặt	Gắn thanh ray DIN 35mm
Nhiệt độ hoạt động	0 đến 55°C
Kích thước (RxCxS)	12mm x 100mm x 71mm
Tiêu chuẩn chứng nhận	CE, IEC, UL

Lợi ích khi sử dụng PLC Omron NX-ID5342

Tối ưu chi phí: Với 16 ngõ vào trên một mô đun, bạn giảm bớt số lượng mô đun cần mua và lắp đặt.
Tăng độ tin cậy: Công nghệ từ Omron Nhật Bản đảm bảo tín hiệu truyền tải không bị sai lệch, giảm thiểu thời gian dừng máy (downtime).
Dễ dàng bảo trì: Hệ thống đèn LED chỉ thị trạng thái cho từng ngõ vào giúp kỹ thuật viên xác định lỗi nhanh chóng.

Hướng dẫn lắp đặt và sử dụng (How to)

Bước 1: Lắp đặt vật lý: Gắn mô đun NX-ID5342 lên thanh ray DIN 35mm. Đảm bảo mô đun được cố định chắc chắn cạnh CPU hoặc các mô đun khác trong hệ thống Sysmac.
Bước 2: Đấu nối điện: Kết nối nguồn 24VDC vào terminal nguồn và đấu nối các dây tín hiệu từ cảm biến (kiểu NPN) vào các chân ngõ vào từ 0-15.
Bước 3: Cấu hình phần mềm: Mở Sysmac Studio, quét thiết bị (Scan) để nhận diện mô đun NX-ID5342 và gán địa chỉ biến (Variable) cho từng ngõ vào.
Bước 4: Kiểm tra: Kích hoạt thử các cảm biến và quan sát đèn LED trên mô đun cũng như trạng thái biến trong phần mềm để đảm bảo kết nối chính xác.

Sản phẩm sử dụng chung

Để hệ thống hoạt động hoàn chỉnh, NX-ID5342 thường được kết hợp cùng:

CPU PLC: Omron NX1P2, NX102 hoặc NJ series.
Thanh ray DIN: PFP-100N, PFP-100N2 hoặc TC 5x35x1000-Aluminium.
Mô đun ngõ ra: NX-OC series (cho ngõ ra relay hoặc transistor).
Bộ nguồn: Nguồn 24VDC chuẩn công nghiệp.

Ứng dụng thực tế

Hệ thống đóng gói: Đếm sản phẩm, nhận diện vị trí bao bì thông qua cảm biến quang.
Dây chuyền lắp ráp ô tô: Theo dõi trạng thái các xi lanh khí nén, nút nhấn vận hành.
Xử lý nước thải: Thu thập tín hiệu mức nước, áp suất từ các công tắc hành trình.
Máy CNC: Giám sát các giới hạn hành trình (Limit switches) của trục máy.

Câu hỏi thường gặp (FAQ)

1. NX-ID5342 là Sink hay Source?
Đây là mô đun kiểu Sink, phù hợp để sử dụng với cảm biến loại NPN.

2. Tôi có thể kết nối tối đa bao nhiêu điểm vào?
Mô đun này cung cấp tối đa 16 điểm ngõ vào kỹ thuật số.

3. Sản phẩm này có tương thích với phần mềm nào?
Sản phẩm được cấu hình và lập trình hoàn toàn trên phần mềm Sysmac Studio.

4. Kích thước 12mm có thực sự mỏng không?
Có, đây là một trong những thiết kế mỏng nhất hiện nay, giúp bạn tối ưu hóa diện tích tủ điện một cách tối đa.

5. Sự khác biệt giữa NX-ID5342 và các dòng cũ là gì?
Dòng NX có tốc độ xử lý nhanh hơn, chuẩn truyền thông hiện đại hơn và tích hợp sâu hơn vào hệ sinh thái Sysmac.

6. Điện áp cấp cho ngõ vào là bao nhiêu?
Điện áp định mức là 24 VDC.

7. Tôi có cần mua thanh ray DIN riêng không?
Có, sản phẩm không kèm thanh ray. Bạn có thể mua các loại PFP-100N hoặc tương đương tại AUT VN.

8. Sản phẩm có bảo hành không?
Có, sản phẩm được bảo hành chính hãng theo chính sách của Omron.

9. Làm sao để phân biệt ngõ vào 0 và ngõ vào 15?
Bạn có thể xem ký hiệu in trên thân mô đun và theo dõi đèn LED chỉ thị tương ứng.

10. Có thể lắp đặt mô đun này ở đâu trong tủ điện?
Lắp trên thanh ray DIN, kết nối bên phải CPU hoặc sau các mô đun mở rộng khác.

11. AUT VN có hỗ trợ cài đặt không?
Có, AUT VN miễn phí hỗ trợ cài đặt và hướng dẫn sử dụng cơ bản cho khách hàng.

12. Tôi có thể xuất hóa đơn VAT cho sản phẩm này không?
Có, AUT VN cung cấp đầy đủ hóa đơn VAT và chứng chỉ CO/CQ cho sản phẩm.
