Đế Rơ Le Omron P2RF-05-PU (5 Chân) - Công Nghệ Push-in Plus, Lắp Nhanh, Siêu Gọn | AUT VN

Công nghệ Push-in Plus: Đấu nối nhanh không cần tua vít, giảm 60% thời gian thi công.
Thiết kế Slim siêu gọn: Độ rộng chỉ 15.5mm, tối ưu diện tích tủ điện PLC.
Hiệu suất ổn định: Dòng định mức 10A - 250VAC, chống rung động cơ khí vượt trội.
Lắp đặt linh hoạt: Tương thích thanh ray DIN 35mm hoặc bắt vít cố định.
Tương thích tuyệt đối: Chuyên dụng cho Rơ le Omron G2R-1-S, G3R, H3RN-1-B.

nhà chế tạo: Omron

SKU: P2RF-05-PU

Tải xuống mẫu

Giá cũ: 138.000 ₫

Giá bán: 110.400 ₫

Số lượng:

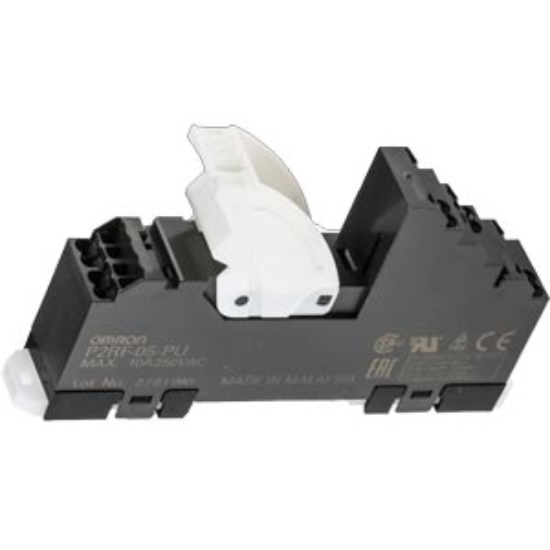

Giới thiệu về Đế Rơ Le Omron P2RF-05-PU

Đế rơ le Omron P2RF-05-PU là giải pháp kết nối tiên tiến, được thiết kế để tối ưu hóa hiệu suất cho các dòng rơ le trung gian, rơ le bán dẫn và bộ định thời (timer) trong môi trường công nghiệp khắt khe. Được phân phối chính hãng bởi AUT VN, sản phẩm này giải quyết triệt để những khó khăn của phương pháp đấu nối truyền thống nhờ tích hợp công nghệ Push-in Plus độc quyền từ Omron. Đây không chỉ là một socket giữ rơ le, mà là công cụ chiến lược giúp các kỹ sư điện giảm thiểu sai sót, tăng tốc độ triển khai dự án và chuyên nghiệp hóa quy trình bảo trì hệ thống.

Điểm nổi bật của đế Omron P2RF-05-PU

Đột phá với Push-in Plus: Cho phép kết nối dây dẫn bằng cách nhấn trực tiếp, loại bỏ hoàn toàn việc sử dụng tua vít. Điều này không chỉ rút ngắn thời gian lắp đặt mà còn triệt tiêu rủi ro lỏng ốc do rung động máy móc.
Kích thước siêu nhỏ gọn (Slim Design): Với chiều rộng chỉ 15.5mm, P2RF-05-PU cho phép lắp đặt với mật độ cao, cực kỳ hữu ích cho các tủ điều khiển PLC có không gian hạn chế.
Kết nối cơ khí bền vững: Hệ thống kẹp giữ dây chắc chắn, chống rung lắc tuyệt đối, đảm bảo tiếp điểm luôn ổn định, tránh hiện tượng chập chờn điện.
Tiêu chuẩn an toàn quốc tế: Đạt các chứng chỉ khắt khe như CUL, IEC và LR, đảm bảo an toàn cho người vận hành và thiết bị trong mọi điều kiện vận hành.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết thông số
Model	P2RF-05-PU
Thương hiệu	Omron (Nhật Bản)
Số chân cắm	5 chân
Dòng điện định mức	10A
Điện áp định mức	250VAC
Kiểu lắp đặt	Thanh ray DIN 35mm hoặc bắt vít (Panel mount)
Kích thước (WxHxD)	15.5 x 98.4 x 57.5 mm
Cấp bảo vệ	IP20

Nguồn tham khảo: Omron Global Official

Lợi ích khi sử dụng Đế P2RF-05-PU

Tối ưu chi phí vận hành: Giảm đáng kể giờ công thi công tủ điện, giúp doanh nghiệp rút ngắn thời gian bàn giao dự án.
Bảo trì siêu tốc: Việc thay thế rơ le hỏng chỉ mất vài giây; chỉ cần rút rơ le cũ và cắm mới mà không cần can thiệp vào hệ thống dây dẫn.
Độ tin cậy tuyệt đối: Hạn chế tối đa các sợi đồng thừa, giảm nguy cơ ngắn mạch và chập điện trong tủ điều khiển.
Tăng tuổi thọ hệ thống: Kết nối chặt chẽ giúp giảm tổn hao điện năng và ngăn ngừa hiện tượng phát nhiệt tại điểm tiếp xúc.

Hướng dẫn sử dụng và lắp đặt (How-to)

Bước 1: Cố định đế: Gài đế P2RF-05-PU vào thanh ray DIN 35mm cho đến khi khớp hoặc sử dụng vít cố định vào tấm panel phẳng.
Bước 2: Đấu nối dây dẫn: Tuốt vỏ dây dẫn khoảng 10mm, sau đó nhấn trực tiếp dây vào lỗ cắm Push-in Plus. Dây sẽ được cố định ngay lập tức.
Bước 3: Lắp Rơ le: Cắm Rơ le tương thích (ví dụ G2R-1-S) vào 5 chân cắm của đế một cách dứt khoát.
Bước 4: Kiểm tra: Sử dụng đồng hồ VOM kiểm tra thông mạch và điện áp trước khi đóng điện hệ thống để đảm bảo an toàn tuyệt đối.

Sản phẩm tương thích (isRelatedTo)

Để đạt hiệu quả vận hành cao nhất, P2RF-05-PU nên được kết hợp cùng các thiết bị chính hãng Omron:

Rơ le trung gian: Omron G2R-1-S, G2R-1-S(S).
Rơ le bán dẫn: Omron G3R, G3RZ.
Bộ định thời (Timer): Omron H3RN-1-B.
Phụ kiện: Thanh ray DIN 35mm, đầu cốt (ferrule) chuyên dụng cho kết nối Push-in.

Ứng dụng thực tế (PropertyValue)

Đế rơ le Omron P2RF-05-PU được ứng dụng rộng rãi trong các hệ thống tự động hóa chính xác:

Tủ điều khiển PLC: Làm rơ le đệm cách ly giữa ngõ ra PLC và thiết bị chấp hành (Contactor, Solenoid).
Dây chuyền tự động hóa: Hệ thống đóng gói, lắp ráp linh kiện điện tử, robot công nghiệp.
Hệ thống HVAC: Điều khiển điều hòa trung tâm, hệ thống quạt thông gió tòa nhà thông minh.
Máy công cụ CNC: Máy phay, máy tiện CNC yêu cầu sự ổn định tuyệt đối về kết nối điện.

Câu hỏi thường gặp (FAQ)

1. Công nghệ Push-in Plus thực sự mang lại lợi ích gì?
Push-in Plus cho phép kết nối dây chỉ bằng cách nhấn vào, không cần vặn vít. Điều này tăng tốc độ lắp đặt lên 60% và loại bỏ hiện tượng lỏng vít do rung động cơ khí.

2. Tôi có thể sử dụng đế này cho rơ le hãng khác không?
Có thể nếu rơ le có cùng sơ đồ 5 chân, nhưng AUT VN khuyến khích dùng đúng hãng Omron để đảm bảo độ bền tiếp điểm và tương thích vật lý tuyệt đối.

3. Làm thế nào để tháo dây dẫn ra khỏi đế Push-in?
Bạn chỉ cần dùng một tua vít nhỏ nhấn vào nút giải phóng (release button) tại lỗ cắm, dây dẫn sẽ được đẩy ra dễ dàng.

4. Sản phẩm có chịu được môi trường rung động mạnh không?
Có, đây là ưu điểm vượt trội nhất của P2RF-05-PU so với đế vặn vít, giúp hệ thống vận hành ổn định trong nhà máy sản xuất.

5. P2RF-05-PU có đầy đủ chứng từ CO/CQ không?
Có, AUT VN cam kết cung cấp đầy đủ CO (Chứng nhận xuất xứ) và CQ (Chứng nhận chất lượng) cho mọi đơn hàng dự án.

6. Kích thước 15.5mm giúp ích gì cho tủ điện?
Giúp tối ưu mật độ lắp đặt, giảm kích thước tổng thể của tủ điều khiển, tiết kiệm diện tích nhà xưởng.

7. Dòng điện 10A là thông số tối đa hay định mức?
Đây là dòng định mức. Để thiết bị bền nhất, AUT VN khuyên vận hành ở mức 80% công suất (khoảng 8A).

8. Có thể lắp đế này lên tấm panel phẳng không?
Có, ngoài gài ray DIN 35mm, sản phẩm có lỗ bắt vít chuyên dụng để cố định trên bề mặt phẳng.

9. Tiêu chuẩn IP20 nghĩa là gì?
IP20 bảo vệ thiết bị khỏi vật thể rắn > 12.5mm, không chống nước, nên bắt buộc lắp trong tủ điện bảo vệ.

10. Tại sao nên mua sản phẩm tại AUT VN?
AUT VN cung cấp hàng chính hãng 100%, giá cạnh tranh, hỗ trợ kỹ thuật chuyên sâu và bảo hành chính hãng Omron Việt Nam.

11. Thời gian giao hàng số lượng lớn là bao lâu?
AUT VN luôn sẵn kho các mã phổ thông. Với đơn hàng dự án lớn, chúng tôi báo giá và thời gian giao hàng chính xác trong 24h.

12. Có hỗ trợ đổi trả nếu không tương thích không?
Chúng tôi hỗ trợ tư vấn kỹ thuật chi tiết trước khi mua. Trường hợp lỗi NSX, AUT VN cam kết đổi mới 1:1.
