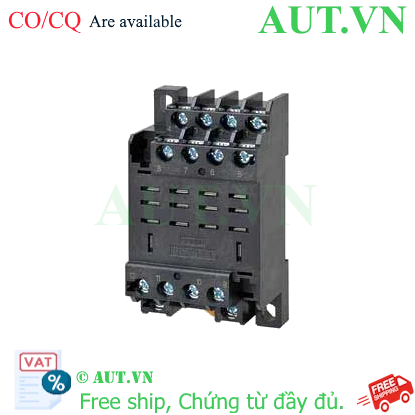

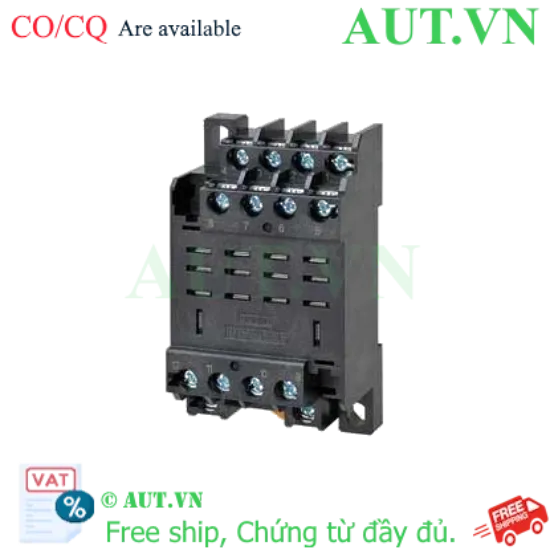

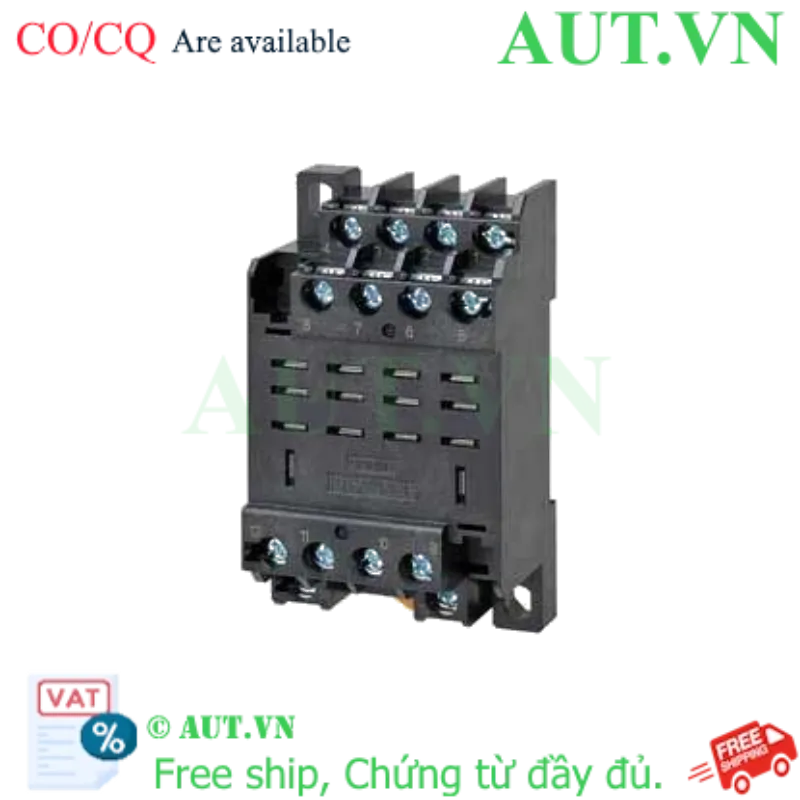

Giới thiệu về Đế Rơ Le Omron PTFZ-14-E
Đế rơ le Omron PTFZ-14-E (hay còn gọi là Socket Omron 14 chân) là linh kiện kết nối tiêu chuẩn, không thể thiếu trong các tủ điện công nghiệp và hệ thống điều khiển tự động hóa. Sản phẩm được thiết kế tối ưu để làm bệ đỡ cho các dòng rơ le trung gian 14 chân dẹt, giúp việc lắp đặt trở nên chuyên nghiệp và linh hoạt. Đặc biệt, PTFZ-14-E cho phép kỹ thuật viên thay thế rơ le nhanh chóng mà không cần tháo rời dây dẫn, từ đó giảm thiểu tối đa thời gian dừng máy (down-time) và chi phí bảo trì cho doanh nghiệp.
Điểm nổi bật của Omron PTFZ-14-E
- Kết nối chân dẹt (Flat Pin) siêu bền: Tăng diện tích tiếp xúc điện, giảm điện trở tiếp xúc và loại bỏ hoàn toàn hiện tượng đánh lửa, đảm bảo tín hiệu truyền tải chính xác.
- Thiết kế lắp đặt linh hoạt: Hỗ trợ lắp đặt trên thanh ray DIN (DIN Rail) tiêu chuẩn, giúp tối ưu hóa diện tích tủ điện, tạo sự gọn gàng và dễ dàng quản lý hệ thống dây.
- Vật liệu cách điện cao cấp: Vỏ nhựa kỹ thuật chịu nhiệt, chống cháy và cách điện tuyệt đối, đáp ứng các tiêu chuẩn an toàn khắt khe trong môi trường công nghiệp khắc nghiệt.
- Hệ thống kẹp vít (Screw Terminal) chắc chắn: Giữ dây dẫn chặt chẽ, chống lỏng lẻo do rung động cơ học từ máy móc, đảm bảo vận hành liên tục 24/7.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Chi tiết (Specification) |
| Model | PTFZ-14-E |
| Số chân cắm | 14 chân |
| Kiểu chân pin | Pin dẹt (Flat Pin) |
| Dòng điện định mức | 12A / 15A |
| Điện áp định mức | 300VAC |
| Phương pháp lắp đặt | Lắp thanh ray DIN (DIN Rail) hoặc Bắt vít mặt phẳng |
| Kiểu đấu nối | Đầu nối bắt vít (Screw Terminal) |
| Thiết bị tương thích | Rơ le trung gian Omron LY4 và các dòng 14 chân dẹt tương đương |
| Cấp bảo vệ | IP20 |
| Kích thước | 45.5mm x 78.5mm x 33mm |
| Trọng lượng | 74g |
Lợi ích vượt trội khi sử dụng Đế Rơ Le PTFZ-14-E
- Giảm thiểu Downtime: Việc thay thế rơ le hỏng chỉ mất vài giây, không cần đấu nối lại dây, giúp dây chuyền sản xuất vận hành liên tục.
- Độ an toàn cao: Thiết kế chuẩn công nghiệp loại bỏ rủi ro chập mạch hoặc ngắn mạch do đấu nối sai hoặc lỏng lẻo thường gặp ở các loại đế rẻ tiền.
- Quản lý tủ điện khoa học: Lắp ray DIN giúp việc phân loại, đánh dấu và truy vết tín hiệu điều khiển trở nên nhanh chóng và chính xác hơn.
- Tuổi thọ bền bỉ: Chất liệu nhựa chống biến dạng nhiệt, đảm bảo không bị giòn gãy sau thời gian dài sử dụng trong môi trường nóng của tủ điện.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1: Cố định đế. Gắn đế PTFZ-14-E vào thanh ray DIN bằng cách nhấn nhẹ cho đến khi khớp, hoặc sử dụng vít cố định lên tấm panel điện.
- Bước 2: Đấu nối dây dẫn. Nới lỏng vít tại các terminal, đưa dây dẫn (khuyến khích sử dụng đầu cốt Ferrules để tiếp xúc tốt nhất) vào đúng vị trí chân cắm theo sơ đồ mạch và siết chặt.
- Bước 3: Lắp rơ le. Cắm rơ le trung gian (ví dụ LY4) vào đế. Đảm bảo các chân pin dẹt khớp hoàn toàn và rơ le nằm phẳng, không bị vênh.
- Bước 4: Kiểm tra vận hành. Sử dụng đồng hồ vạn năng (VOM) kiểm tra thông mạch và điện áp trước khi đóng điện toàn hệ thống để đảm bảo an toàn.
Sản phẩm sử dụng chung cho hệ thống tối ưu
Để đạt hiệu quả vận hành cao nhất, AUT VN khuyến nghị bạn kết hợp PTFZ-14-E với:
- Rơ le trung gian Omron LY4: Thiết bị đóng ngắt chính, tương thích hoàn hảo 100%.
- Kẹp giữ rơ le Omron Y92H-3: Khóa chặt rơ le vào đế, ngăn chặn việc rơ le bị tuột ra do rung lắc mạnh trong môi trường máy công nghiệp.
- Đầu cốt (Ferrules): Đảm bảo diện tích tiếp xúc điện tối đa, tránh tình trạng đứt sợi đồng tại terminal vít.
Ứng dụng thực tế (Application)
Đế rơ le PTFZ-14-E được ứng dụng rộng rãi trong các hệ thống:
- Hệ thống điều khiển PLC: Dùng làm module cách ly tín hiệu giữa ngõ ra PLC và các thiết bị chấp hành như Contactor, Van điện từ.
- Tự động hóa nhà máy: Điều khiển băng tải, máy đóng gói, máy CNC, cánh tay Robot công nghiệp.
- Hệ thống điện tòa nhà (BMS): Quản lý chiếu sáng, hệ thống thông gió, báo cháy và điều hòa trung tâm.
- Mạch phân phối tín hiệu: Nhân bản tín hiệu điều khiển từ một nguồn ra nhiều thiết bị cùng lúc một cách an toàn.
Câu hỏi thường gặp (FAQ)
1. Đế PTFZ-14-E có lắp được cho rơ le hãng khác không?
Trả lời: Có, sản phẩm tương thích với tất cả các loại rơ le 14 chân dẹt có sơ đồ khoảng cách chân theo chuẩn Omron LY4.
2. Sự khác biệt giữa PTFZ-14-E và các loại đế bắt vít thường là gì?
Trả lời: PTFZ-14-E được thiết kế chuyên dụng cho thanh ray DIN, giúp tốc độ lắp đặt nhanh hơn và độ cố định cao hơn nhiều so với đế bắt vít truyền thống.
3. Dòng điện 15A là giá trị tối đa hay liên tục?
Trả lời: Đây là dòng điện định mức tối đa. Để đảm bảo tuổi thọ linh kiện bền lâu nhất, AUT VN khuyên bạn nên vận hành ở mức 80% tải định mức.
4. Tôi có thể dùng đế này cho nguồn điện 220VAC không?
Trả lời: Hoàn toàn được. Sản phẩm chịu được điện áp lên đến 300VAC, đáp ứng an toàn tuyệt đối cho lưới điện công nghiệp tại Việt Nam.
5. Tại sao tôi nên mua thêm kẹp giữ Y92H-3?
Trả lời: Trong môi trường máy móc rung lắc mạnh, rơ le có thể bị lỏng dần. Kẹp Y92H-3 sẽ khóa chặt rơ le, đảm bảo tín hiệu không bao giờ bị gián đoạn.
6. Sản phẩm này có khả năng chống nước không?
Trả lời: PTFZ-14-E đạt chuẩn IP20 (chống vật thể rắn >12.5mm), không chống nước. Sản phẩm phải được lắp đặt bên trong tủ điện bảo vệ.
7. Làm sao để nhận biết đế Omron PTFZ-14-E chính hãng?
Trả lời: Hàng chính hãng có nhựa đúc sắc nét, chân pin mạ niken/vàng sáng bóng, đầy đủ tem nhãn và có CO/CQ đi kèm khi mua tại AUT VN.
8. AUT VN có hỗ trợ kỹ thuật về sơ đồ đấu nối không?
Trả lời: Có, đội ngũ kỹ thuật của AUT VN hỗ trợ tư vấn sơ đồ đấu nối và hướng dẫn lắp đặt chi tiết miễn phí cho quý khách hàng.
9. Thời gian giao hàng tại TP.HCM là bao lâu?
Trả lời: Với hàng sẵn kho, AUT VN giao hàng hỏa tốc trong vòng 1-2 ngày làm việc.
10. Khi chạy tải cao, đế có bị nóng không?
Trả lời: Nhờ nhựa chịu nhiệt cao cấp, đế vận hành rất ổn định. Tuy nhiên, khi chạy sát tải 15A, bạn nên bố trí khoảng cách giữa các đế để thoát nhiệt tốt nhất.
Nguồn tham khảo: Omron Industrial Automation Official
