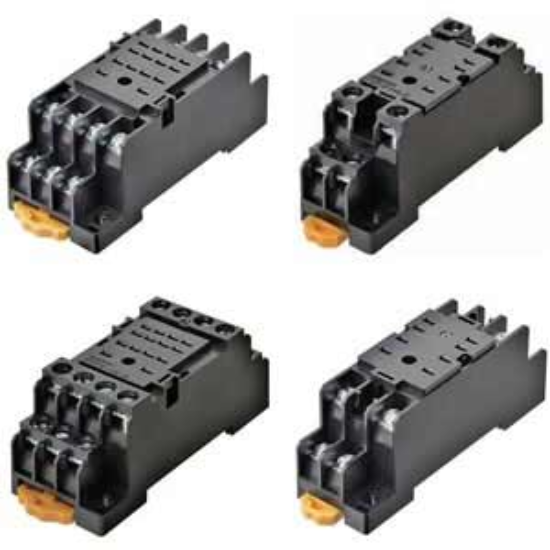

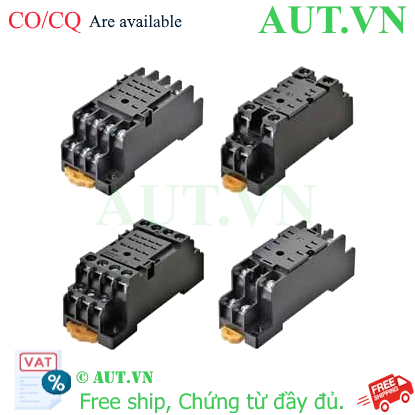

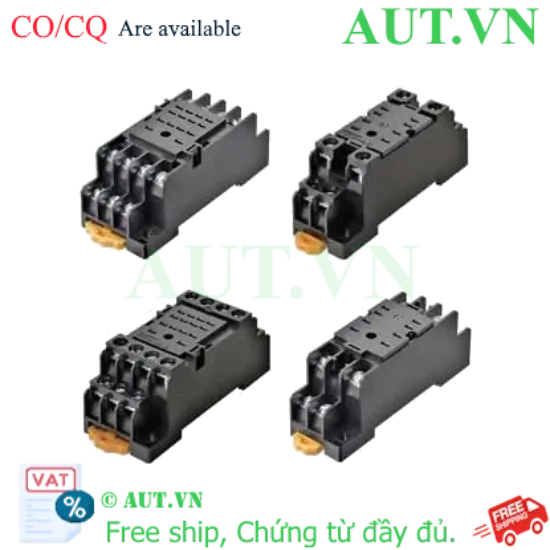

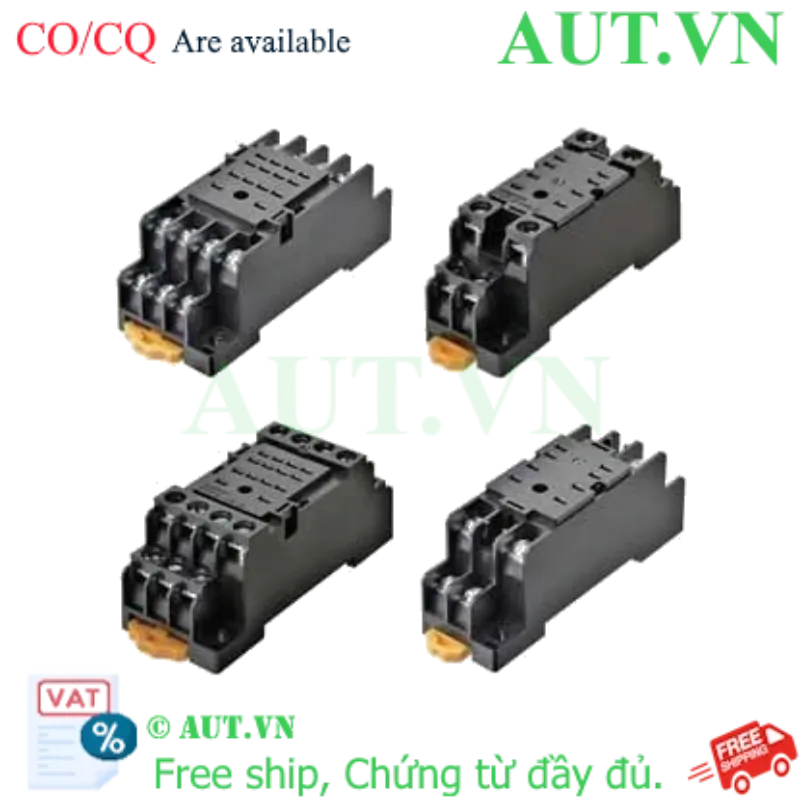

Đế Rơ Le Omron PYFZ-14-W Chính Hãng - 14 Chân, Gắn Thanh Ray DIN, 6A 250VAC | AUT VN

Model: PYFZ-14-W (Omron Nhật Bản)
Số chân cắm: 14 chân (Socket 14 pins)
Thông số tải: Dòng định mức 6A, Điện áp 250VAC
Lắp đặt: Gắn thanh ray DIN 35mm hoặc bắt vít trực tiếp
Tương thích: Chuyên dụng cho rơ le trung gian MY4, MY4N, H3Y(N)-4-B

nhà chế tạo: Omron

SKU: PYFZ-14-W

Tải xuống mẫu

Giá cũ: 220.650 ₫

Giá bán: 176.520 ₫

Số lượng:

Giới thiệu về Đế Rơ Le Omron PYFZ-14-W

Đế rơ le Omron PYFZ-14-W là phụ kiện kết nối điện công nghiệp tiêu chuẩn, được thiết kế chuyên dụng để cố định và truyền dẫn tín hiệu cho các dòng rơ le trung gian 14 chân. Trong các hệ thống điều khiển tự động hóa, việc sử dụng một socket chất lượng cao như PYFZ-14-W không chỉ đảm bảo tính ổn định cho mạch điện mà còn giúp quá trình vận hành, thay thế và bảo trì trở nên nhanh chóng, an toàn hơn. Tại AUT VN, chúng tôi cung cấp sản phẩm PYFZ-14-W chính hãng, đảm bảo đáp ứng mọi tiêu chuẩn kỹ thuật khắt khe nhất từ Omron Nhật Bản.

Điểm nổi bật của Đế Socket Omron PYFZ-14-W

Tiêu chuẩn an toàn quốc tế: Đạt chứng nhận UL và CSA, đảm bảo khả năng cách điện và chịu nhiệt vượt trội trong môi trường công nghiệp khắc nghiệt.
Thiết kế lắp đặt kép (Dual Mounting): Tối ưu hóa mọi không gian tủ điện với khả năng gắn trên thanh ray DIN 35mm phổ biến hoặc bắt vít trực tiếp lên tấm panel.
Kết nối tiếp điểm chắc chắn: Hệ thống kẹp dây bắt vít (Screw Terminal) chính xác, chống rung lắc, loại bỏ hiện tượng move điện, giảm thiểu rủi ro chập chờn tín hiệu.
Vật liệu nhựa kỹ thuật cao cấp: Vỏ ngoài chế tạo từ nhựa chịu nhiệt, chống cháy, bảo vệ an toàn tuyệt đối cho hệ thống thiết bị trong tủ điện.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết
Model	PYFZ-14-W
Thương hiệu	Omron (Nhật Bản)
Số chân cắm	14 Chân
Dòng điện định mức	6A
Điện áp định mức	250VAC
Kiểu đấu nối	Đầu nối bắt vít (Screw Terminal)
Phương thức lắp đặt	Thanh ray DIN 35mm / Bắt vít cố định
Thiết bị tương thích	Rơ le trung gian MY4, MY4N, H3Y(N)-4-B
Nhiệt độ vận hành	-55°C đến 70°C

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi sử dụng PYFZ-14-W cho hệ thống điện

Thay vì hàn trực tiếp chân rơ le vào mạch, việc trang bị đế rơ le PYFZ-14-W mang lại những giá trị thực tế:

Tối ưu thời gian bảo trì: Thay thế rơ le lỗi chỉ trong vài giây bằng cách rút ra và cắm mới, không cần tháo dây, giảm thiểu thời gian dừng máy (downtime).
Hạn chế sai sót đấu nối: Các vị trí chân được đánh số rõ ràng, giúp việc đi dây chính xác, tránh nhầm lẫn gây ngắn mạch.
Sắp xếp khoa học: Lắp đặt trên ray DIN giúp tủ điện gọn gàng, dễ quản lý và tạo không gian thông thoáng để tản nhiệt.

Hướng dẫn lắp đặt và sử dụng (How-to)

Để đảm bảo an toàn cho người vận hành và thiết bị, hãy thực hiện theo các bước sau:

Bước 1: Ngắt nguồn điện toàn bộ hệ thống trước khi thao tác để tránh rủi ro điện giật.
Bước 2: Cố định đế lên thanh ray DIN 35mm bằng cách nhấn nhẹ cho đến khi khớp khóa hoặc sử dụng vít cố định lên bề mặt phẳng.
Bước 3: Đấu nối dây dẫn vào các cực vít theo đúng sơ đồ chân của rơ le. Sử dụng tuốc nơ vít siết chặt để đảm bảo tiếp xúc tốt.
Bước 4: Cắm rơ le (ví dụ MY4) vào đế, ấn nhẹ nhàng và đảm bảo các chân cắm khớp hoàn toàn, không bị cong vênh.
Bước 5: Kiểm tra và vận hành: Đo thông mạch lần cuối trước khi cấp nguồn cho hệ thống.

Sản phẩm sử dụng chung (isRelatedTo)

Để tối ưu hóa hệ thống điều khiển, quý khách có thể kết hợp với các sản phẩm sau tại AUT VN:

Rơ le trung gian Omron MY4: Thiết bị đóng ngắt chính, tương thích tuyệt đối với đế PYFZ-14-W.
Đế rơ le Omron PTF08A: Giải pháp cho dòng rơ le 8 chân.
Đế Relay Schneider RXZE2M114: Lựa chọn thay thế cho các hệ thống yêu cầu chân dẹt 14 chân.
Đế rơ le Omron P2RFZ-08-E: Chuyên dụng cho dòng rơ le P2R cao cấp.

Ứng dụng thực tế của sản phẩm (PropertyValue)

Đế rơ le Omron PYFZ-14-W được tin dùng rộng rãi trong:

Tủ điện điều khiển PLC: Làm cầu nối cách ly tín hiệu giữa PLC và thiết bị chấp hành công suất lớn.
Hệ thống tự động hóa nhà máy: Điều khiển băng tải, máy đóng gói, hệ thống phân loại tự động.
Hệ thống HVAC: Điều khiển quạt thông gió, máy điều hòa trung tâm và hệ thống sưởi công nghiệp.
Thiết bị y tế: Đảm bảo độ tin cậy cho các máy phân tích, máy quét y tế.

Câu hỏi thường gặp (FAQ)

1. Đế PYFZ-14-W có dùng được cho rơ le hãng khác không?
Có, sản phẩm tương thích với các rơ le 14 chân dẹt có cùng sơ đồ chân. Tuy nhiên, AUT VN khuyến khích dùng rơ le Omron để đạt độ bền và tiếp xúc tốt nhất.

2. Tại sao tôi nên dùng đế cắm thay vì hàn rơ le trực tiếp?
Vì đế cắm cho phép thay thế rơ le cực nhanh mà không cần tháo dây, giúp bảo trì hệ thống dễ dàng và giảm downtime sản xuất.

3. Sản phẩm có lắp được trên ray DIN 35mm không?
Có, PYFZ-14-W được thiết kế chuẩn để lắp đặt hoàn hảo trên thanh ray DIN 35mm phổ biến hiện nay.

4. Dòng định mức 6A của đế có ý nghĩa gì?
Đây là cường độ dòng điện tối đa mà mỗi tiếp điểm của đế có thể chịu tải an toàn mà không gây quá nhiệt.

5. Tôi có cần mua kèm rơ le khi mua đế này không?
Có, PYFZ-14-W chỉ là phần đế (socket). Bạn cần mua thêm rơ le tương thích như MY4 hoặc H3Y(N)-4-B để vận hành.

6. Làm sao để nhận biết đế Omron PYFZ-14-W chính hãng?
Hàng chính hãng có logo Omron dập sắc nét, nhựa nhám cao cấp, chân cắm mạ niken chống oxy hóa và có đầy đủ CO/CQ khi mua tại AUT VN.

7. Đế này có chịu được môi trường nhiệt độ cao không?
Có, sản phẩm hoạt động ổn định từ -55°C đến 70°C, phù hợp với hầu hết các tủ điện công nghiệp Việt Nam.

8. Nếu chân rơ le bị lỏng khi cắm vào đế thì xử lý thế nào?
Hãy kiểm tra chân rơ le có bị cong không. Nếu đế đã quá cũ và bị dãn, bạn nên thay đế mới để tránh move điện gây cháy nổ.

9. AUT VN có hỗ trợ xuất hóa đơn VAT không?
Có, tất cả đơn hàng tại AUT VN đều được xuất hóa đơn VAT đầy đủ cho doanh nghiệp.

10. Thời gian giao hàng tại TP.HCM là bao lâu?
AUT VN hỗ trợ giao hàng hỏa tốc trong vòng 2-4 giờ đối với các đơn hàng nội thành TP.HCM.
