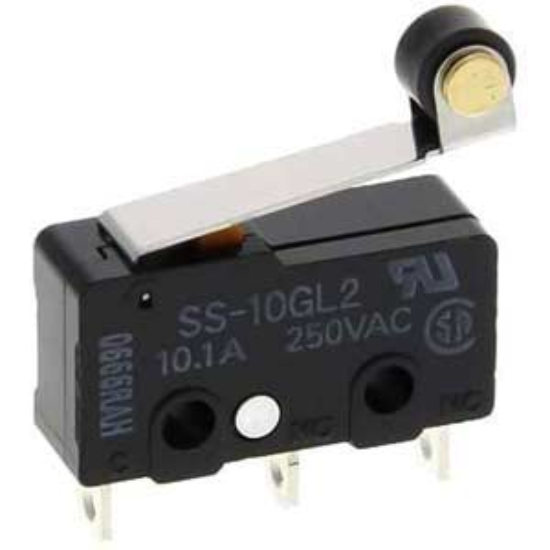

Giới thiệu công tắc hành trình Omron SS-10GL2
Công tắc hành trình Omron SS-10GL2 (Limit Switch) là thiết bị cảm biến vị trí chuyên dụng, đóng vai trò then chốt trong các hệ thống tự động hóa công nghiệp hiện đại. Với thiết kế tối ưu để phát hiện giới hạn chuyển động hoặc sự hiện diện của vật thể, Omron SS-10GL2 giúp máy móc vận hành chính xác, ngăn ngừa các va chạm cơ khí nguy hiểm và bảo vệ an toàn tuyệt đối cho dây chuyền sản xuất.
Sản phẩm được chế tạo bởi Omron - tập đoàn hàng đầu thế giới về linh kiện tự động hóa. Khi lựa chọn mua Omron SS-10GL2 tại AUT VN, quý khách hàng không chỉ nhận được sản phẩm chính hãng mà còn được đảm bảo về độ bền vượt trội và hiệu suất ổn định ngay cả trong môi trường làm việc khắc nghiệt nhất.
Điểm nổi bật của Omron SS-10GL2
- Cơ chế con lăn giảm ma sát: Thiết kế cần gạt con lăn bản lề giúp vật thể trượt qua mượt mà, hạn chế tối đa lực tác động không mong muốn và tránh trầy xước bề mặt vật tiếp xúc.
- Độ bền cơ học vượt trội: Khả năng chịu được hàng triệu chu kỳ đóng ngắt, giúp doanh nghiệp giảm thiểu thời gian dừng máy (down-time) và tiết kiệm chi phí bảo trì định kỳ.
- Khả năng chịu tải ấn tượng: Với dòng định mức lên đến 10A, thiết bị hoạt động cực kỳ ổn định với nhiều loại tải điện khác nhau mà không gây hiện tượng nóng hoặc cháy tiếp điểm.
- Phản hồi siêu nhạy: Với lực tác động chỉ 1.47N, thiết bị mang lại khả năng nhận diện vị trí cực kỳ tinh tế, đáp ứng hoàn hảo các ứng dụng đòi hỏi độ chính xác cao.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật | Chi tiết thông số |
|---|
| Model | SS-10GL2 |
| Thương hiệu | Omron (Nhật Bản) |
| Kiểu tác động | Cần gạt con lăn bản lề (Hinge roller lever) |
| Cấu hình tiếp điểm | SPDT (1 Form C) |
| Dòng định mức | 10A @ 250VAC |
| Lực tác động tối đa | 1.47N |
| Phương pháp kết nối | Chân hàn (Solder terminals) |
| Chiều dài cần gạt | 18.5mm |
| Nhiệt độ vận hành | -25°C đến 85°C |
| Cấp bảo vệ | IP40 |
| Chứng nhận tiêu chuẩn | UL, CSA, VDE |
Nguồn tham khảo: Omron Industrial Automation
Lợi ích khi sử dụng Omron SS-10GL2
- An toàn tuyệt đối: Tự động ngắt mạch hoặc chuyển đổi trạng thái khi máy đạt đến giới hạn hành trình, ngăn ngừa tai nạn lao động và hư hỏng thiết bị cơ khí.
- Tối ưu hóa chi phí: Độ bền cao giúp kéo dài chu kỳ thay thế linh kiện, giảm thiểu chi phí vận hành và bảo trì cho doanh nghiệp.
- Lắp đặt linh hoạt: Thiết kế nhỏ gọn, phù hợp dễ dàng tích hợp vào các không gian hẹp trong tủ điện hoặc khung máy công nghiệp.
- Tín hiệu ổn định: Công nghệ tiếp điểm tiên tiến giúp loại bỏ hiện tượng dội tín hiệu, đảm bảo dữ liệu gửi về PLC luôn chính xác và nhanh chóng.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1 - Xác định vị trí: Định vị công tắc sao cho con lăn tiếp xúc trực tiếp với vật thể theo đúng quỹ đạo chuyển động cần kiểm soát.
- Bước 2 - Cố định thiết bị: Sử dụng ốc vít chuyên dụng để bắt chặt thân công tắc vào giá đỡ, đảm bảo thiết bị không bị rung lắc trong quá trình máy vận hành.
- Bước 3 - Đấu nối điện: Kết nối dây dẫn vào các chân hàn. Cần chú ý sơ đồ chân SPDT (Common, NO, NC) để đấu nối đúng logic mạch điều khiển.
- Bước 4 - Hiệu chỉnh hành trình: Thử nghiệm chuyển động vật thể từ từ để xác nhận thời điểm tiếp điểm tác động là chính xác như thiết kế.
- Bước 5 - Vận hành thử: Sử dụng đồng hồ vạn năng (VOM) kiểm tra thông mạch và chạy thử hệ thống ở tốc độ thấp trước khi đưa vào sản xuất chính thức.
Sản phẩm sử dụng chung với Omron SS-10GL2 (isRelatedTo)
Để hệ thống tự động hóa đạt hiệu quả tối ưu, bạn nên kết hợp sản phẩm này với:
- Bộ điều khiển PLC (Omron, Siemens, Mitsubishi): Để xử lý và điều khiển tín hiệu đầu vào.
- Relay trung gian: Dùng để cách ly hoặc khuếch đại dòng điện điều khiển.
- Nút nhấn dừng khẩn cấp (Emergency Stop): Tăng cường hệ thống bảo vệ an toàn đa lớp.
- Nguồn tổ ong/Nguồn DC: Cung cấp năng lượng ổn định cho hệ thống điều khiển.
Ứng dụng thực tế (Application)
- Hệ thống băng tải: Kiểm soát điểm dừng của hàng hóa hoặc đếm số lượng sản phẩm.
- Máy CNC & Máy in 3D: Xác định điểm gốc tọa độ (Home position) chính xác cho các trục chuyển động.
- Hệ thống thang máy: Cảm biến giới hạn tầng và kiểm soát vị trí cabin.
- Cánh tay Robot: Giới hạn góc quay và hành trình của các khớp nối cơ khí.
- Máy đóng gói tự động: Kích hoạt chu trình đóng gói khi sản phẩm đã vào đúng vị trí.
Câu hỏi thường gặp (FAQ)
1. Công tắc hành trình Omron SS-10GL2 là gì?
Đây là loại công tắc vi mô (micro switch) sử dụng cơ chế cần gạt có con lăn để cảm biến vị trí vật thể thông qua tác động cơ học.
2. Tại sao nên dùng loại cần gạt con lăn thay vì cần gạt thẳng?
Cần gạt con lăn giúp giảm ma sát đáng kể, tránh làm trầy xước vật thể và giúp việc chuyển động mượt mà hơn.
3. Thông số SPDT có ý nghĩa gì trong lắp đặt?
SPDT (Single Pole Double Throw) nghĩa là thiết bị có 1 cực chung (Common) và có thể chuyển đổi giữa 2 trạng thái: Thường mở (NO) và Thường đóng (NC).
4. Tôi có thể sử dụng SS-10GL2 cho điện 220V không?
Hoàn toàn được, sản phẩm hỗ trợ dòng định mức lên đến 10A tại điện áp 250VAC.
5. Cấp bảo vệ IP40 có ý nghĩa gì đối với môi trường làm việc?
IP40 có nghĩa là thiết bị chống được các vật rắn có kích thước >1mm nhưng không có khả năng chống nước. Cần lắp trong môi trường khô ráo hoặc có tủ bảo vệ.
6. Lực tác động 1.47N có quá nhẹ để hoạt động ổn định không?
Không, đây là mức lực được thiết kế để đảm bảo độ nhạy cao, giúp thiết bị nhận diện vật thể tức thì mà không gây áp lực lớn lên máy móc.
7. Chân hàn (Solder terminals) có ưu điểm gì so với chân cắm?
Chân hàn giúp mối nối điện cực kỳ chắc chắn, chịu được rung động mạnh trong môi trường công nghiệp mà không bị lỏng lẻo.
8. Cách kiểm tra công tắc còn hoạt động tốt không?
Bạn có thể dùng đồng hồ vạn năng (VOM) để đo độ thông mạch giữa các chân tiếp điểm khi tác động vào cần gạt.
9. Tuổi thọ của sản phẩm này đạt mức nào?
Với tiêu chuẩn Omron, sản phẩm có độ bền cơ học cực cao lên đến hàng triệu lần đóng ngắt.
10. Sản phẩm này có dùng được cho máy CNC không?
Rất tốt, đây là linh kiện phổ biến để làm cảm biến điểm Home cho các trục X, Y, Z của máy CNC.
11. Mua hàng tại AUT VN có đảm bảo chính hãng không?
AUT VN cam kết cung cấp hàng Omron chính hãng 100%, đầy đủ CO/CQ khi khách hàng yêu cầu.
12. AUT VN có hỗ trợ giao hàng nhanh không?
Chúng tôi giao hàng nhanh trong ngày tại TP.HCM và ship COD toàn quốc từ 2-4 ngày.
