Tôi có thể dùng thay thế model SS-5 bằng SS-10(KH) không?

Cần kiểm tra kỹ lực tác động và dòng định mức vì các thông số kỹ thuật giữa các model có thể khác nhau.

Sản phẩm có thể lắp cho máy CNC không?

Hoàn toàn được, SS-10(KH) rất phù hợp làm công tắc hành trình giới hạn cho các trục của máy CNC.

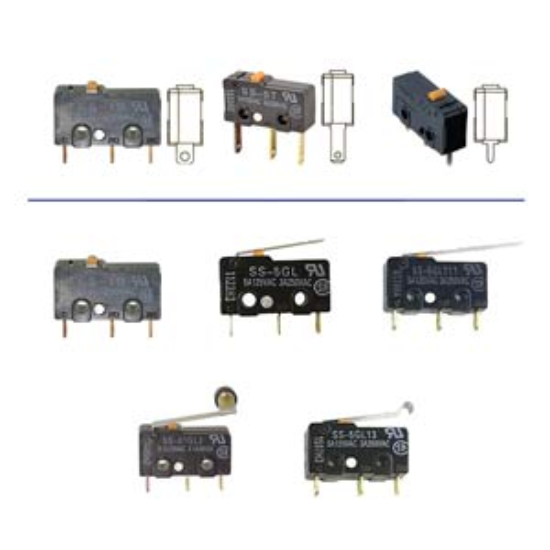

Công tắc hành trình Omron SS-10(KH) - 10A 250VAC, SPDT, Trục nhấn

Thương hiệu: Omron (Nhật Bản)
Thông số điện: 10A tại 250VAC
Cấu hình tiếp điểm: SPDT (Một cực hai ngả)
Kiểu tác động: Pin plunger (Nhấn trục)
Lực tác động: 1.47N
Kiểu lắp đặt: Lắp bề mặt, chân hàn loại to (Solder terminals)
Độ bền: Tuổi thọ cơ học cực cao

nhà chế tạo: Omron

SKU: SS-10(KH)

Tải xuống mẫu

Giá cũ: 49.200 ₫

Giá bán: 39.360 ₫

Số lượng:

Công tắc hành trình Omron SS-10(KH): Giải pháp cảm biến vị trí chính xác cho công nghiệp

Trong các hệ thống tự động hóa và máy móc công nghiệp hiện đại, việc xác định vị trí chính xác của chi tiết máy là yếu tố sống còn để đảm bảo an toàn và hiệu suất. Công tắc hành trình Omron SS-10(KH) (Limit Switch) là thiết bị chuyển mạch vi mô cao cấp, được thiết kế để phát hiện sự hiện diện hoặc vị trí của vật thể thông qua tác động vật lý, từ đó gửi tín hiệu điều khiển tức thì về hệ thống trung tâm.

Điểm nổi bật của Omron SS-10(KH)

Độ bền vượt trội: Được chế tạo từ vật liệu nhựa kỹ thuật cao cấp và tiếp điểm bạc, đảm bảo khả năng vận hành bền bỉ qua hàng triệu chu kỳ đóng ngắt.
Độ nhạy cực cao: Với lực tác động chỉ 1.47N và khoảng cách di chuyển điểm tác động cực ngắn (0.6mm), sản phẩm phản hồi chính xác ngay khi có vật thể chạm tới.
Khả năng chịu tải lớn: Hỗ trợ dòng điện lên đến 10A tại 250VAC, cho phép đóng ngắt trực tiếp các tải điện nhỏ hoặc truyền tín hiệu qua Relay một cách ổn định.
Thiết kế tối ưu: Kích thước nhỏ gọn cùng kiểu chân hàn loại to giúp việc lắp đặt trong không gian hẹp trở nên dễ dàng và chắc chắn hơn.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	SS-10(KH)
Thương hiệu	Omron (Nhật Bản)
Kiểu tác động	Pin plunger (Nhấn trục)
Cấu hình tiếp điểm	SPDT (Single Pole Double Throw)
Dòng định mức	10A @ 250VAC
Lực tác động (Operating Force)	1.47N
Khoảng cách hành trình	0.6mm (Điểm tác động) / 0.4mm (Vượt giới hạn)
Phương pháp kết nối	Solder terminals (Chân hàn loại to)
Nhiệt độ vận hành	-25°C đến 85°C
Cấp bảo vệ	IP40
Chứng nhận tiêu chuẩn	CSA, UL, VDE

Lợi ích khi sử dụng Omron SS-10(KH)

Tăng tính an toàn tuyệt đối: Giúp ngăn chặn máy móc vận hành quá giới hạn vật lý, bảo vệ thiết bị đắt tiền và tính mạng người vận hành.
Tối ưu hóa quy trình sản xuất: Tự động hóa việc chuyển bước trong dây chuyền, giảm thiểu sai sót do con người.
Tiết kiệm chi phí bảo trì: Sản phẩm chính hãng Omron có tuổi thọ cao, giúp giảm thiểu thời gian dừng máy (downtime) ngoài ý muốn.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Xác định vị trí lắp: Lắp đặt công tắc tại vị trí mà vật thể (cần kiểm tra vị trí) sẽ tác động trực tiếp vào trục nhấn (pin plunger).
Bước 2: Cố định thiết bị: Sử dụng vít bắt bề mặt để cố định thân công tắc vào khung máy, đảm bảo vị trí không bị rung lắc.
Bước 3: Đấu nối điện: Sử dụng mỏ hàn để kết nối dây dẫn vào 3 chân tiếp điểm SPDT. Lưu ý đảm bảo mối hàn chắc chắn để tránh chập chờn.
Bước 4: Căn chỉnh lực: Điều chỉnh sao cho vật thể tác động với lực vừa đủ (khoảng 1.47N), tránh để vật thể đập quá mạnh gây biến dạng trục.
Bước 5: Kiểm tra vận hành: Sử dụng đồng hồ VOM đo thông mạch và chạy thử máy ở tốc độ thấp để kiểm tra độ nhạy.

Sản phẩm tương thích và liên quan

Để hệ thống vận hành hoàn hảo, Omron SS-10(KH) thường được sử dụng kết hợp với:

Relay trung gian Omron (Để điều khiển các tải công suất lớn hơn).
Bộ điều khiển PLC (Mitsubishi, Siemens, Omron...) để xử lý logic.
Các dòng công tắc hành trình khác: Omron SS-5, SS-22 (Tùy theo yêu cầu về lực nhấn).

Ứng dụng thực tế (Application)

Máy móc chính xác: Máy CNC, Máy in 3D (Làm cảm biến Home/Limit cho trục X, Y, Z).
Thiết bị nâng hạ: Cửa tự động, thang máy, thang cuốn (Xác định vị trí dừng tầng).
Thiết bị gia dụng thông minh: Lò vi sóng, máy pha cà phê (Kiểm tra trạng thái đóng nắp).
Hệ thống logistics: Băng tải công nghiệp (Đếm sản phẩm hoặc phát hiện vật cản).

Câu hỏi thường gặp (FAQ)

1. Tiếp điểm SPDT trên Omron SS-10(KH) nghĩa là gì?
SPDT (Single Pole Double Throw) là tiếp điểm một cực hai ngả, cho phép bạn linh hoạt sử dụng cả tiếp điểm Thường đóng (NC) và Thường mở (NO).

2. Sản phẩm này có khả năng chống nước không?
Model này đạt chuẩn IP40, có khả năng chống vật thể rắn >1mm nhưng không có khả năng chống nước. Nếu dùng trong môi trường ẩm, bạn nên lắp thêm hộp bảo vệ.

3. Tôi có thể dùng trực tiếp cho điện 220V không?
Có, sản phẩm chịu tải được 10A tại 250VAC. Tuy nhiên, để đảm bảo độ bền tối đa cho tiếp điểm, chúng tôi khuyên bạn nên dùng thông qua Relay.

4. Làm sao để phân biệt hàng chính hãng Omron?
Hàng chính hãng sẽ có bao bì Omron chuẩn, mã vạch rõ ràng và được AUT VN cung cấp kèm đầy đủ chứng chỉ CO/CQ.

5. Lực nhấn 1.47N có quá nhẹ không?
Đây là mức lực được thiết kế tối ưu cho các ứng dụng cần độ nhạy cao, tránh việc rung động nhẹ cũng làm kích hoạt công tắc.

6. Chân hàn loại to có ưu điểm gì?
Giúp mối hàn chắc chắn hơn, chịu được môi trường rung động mạnh trong máy công nghiệp so với các loại chân hàn nhỏ.

7. Tuổi thọ của công tắc này là bao lâu?
Với tiêu chuẩn Omron, tuổi thọ cơ học có thể đạt hàng triệu lần đóng ngắt nếu được lắp đặt và sử dụng đúng kỹ thuật.

8. Tại sao nên mua sản phẩm tại AUT VN?
Tại AUT VN, chúng tôi cam kết 100% hàng chính hãng, hỗ trợ xuất hóa đơn VAT, cung cấp CO/CQ và có đội ngũ kỹ thuật hỗ trợ chuyên sâu.

9. Sản phẩm có được bảo hành không?
Có, sản phẩm được bảo hành chính hãng theo đúng tiêu chuẩn của Omron.

10. Tôi có thể thay thế model SS-5 bằng SS-10(KH) được không?
Bạn cần kiểm tra kỹ lực tác động (Operating Force) và dòng định mức, vì SS-5 và SS-10 có các thông số kỹ thuật khác nhau.

Nguồn tham khảo: Omron Industrial Automation Official
