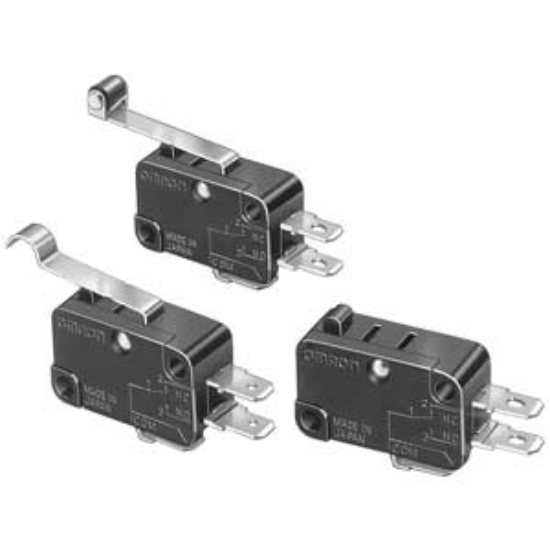

Công tắc hành trình Omron V-103-1A4-T - Cần Gạt Hinge Lever, 10A, SPDT Chính Hãng

Thương hiệu: Omron (Nhật Bản) - Chính hãng.
Kiểu tác động: Cần gạt bản lề (Hinge lever) độ nhạy cao.
Thông số điện: 10A tại 250VAC, cấu hình tiếp điểm SPDT.
Kết nối: Chân hàn loại to, đảm bảo truyền dẫn ổn định.
Đặc điểm: Lắp bề mặt, tiêu chuẩn bảo vệ IP40, chịu nhiệt lên đến 105°C.

nhà chế tạo: Omron

khả dụng: Trong kho

SKU: V-103-1A4-T

Tải xuống mẫu

Giá cũ: 81.300 ₫

Giá bán: 65.040 ₫

Số lượng:

Giới thiệu về Công tắc hành trình Omron V-103-1A4-T

Công tắc hành trình Omron V-103-1A4-T là giải pháp cảm biến vị trí chính xác cao, được thiết kế để phát hiện sự hiện diện hoặc giới hạn chuyển động của các bộ phận máy móc trong công nghiệp. Với thương hiệu Omron danh tiếng, sản phẩm đảm bảo độ bền cơ học vượt trội và tính ổn định tuyệt đối trong các môi trường vận hành khắc nghiệt. Sản phẩm hiện được phân phối chính hãng tại AUT VN.

Điểm nổi bật của Omron V-103-1A4-T

Độ chính xác tuyệt đối: Lực tác động thấp (0.98N) giúp phản hồi tức thì, giảm thiểu sai số trong hệ thống tự động hóa.
Thiết kế bền bỉ: Thân vỏ nhựa cao cấp chịu nhiệt, hoạt động ổn định từ -25°C đến 105°C.
Tiêu chuẩn quốc tế: Đạt các chứng nhận khắt khe như CSA, UL, VDE và RoHS, an toàn cho mọi ứng dụng toàn cầu.
Lắp đặt linh hoạt: Kiểu lắp bề mặt đơn giản, kết nối chân hàn chắc chắn.

Bảng thông số kỹ thuật chi tiết

Thông số	Chi tiết
Model	V-103-1A4-T
Kiểu tác động	Cần gạt bản lề (Hinge lever)
Cấu hình tiếp điểm	SPDT (1 Form C)
Công suất tiếp điểm (Tải điện trở)	10A tại 250VAC
Lực tác động tối đa	0.98N
Phương pháp kết nối	Chân hàn loại to (Solder terminals)
Cách lắp đặt	Lắp bề mặt (Surface Mount)
Chiều dài cần gạt	51.3mm
Khoảng cách di chuyển điểm tác động	9mm
Nhiệt độ môi trường	-25 đến 105°C
Cấp độ bảo vệ	IP40
Khối lượng	6.2g

Nguồn tham khảo: Omron Global Official

Lợi ích khi sử dụng Omron V-103-1A4-T

Tăng cường an toàn: Ngăn chặn máy móc chạy quá giới hạn, bảo vệ thiết bị và người vận hành.
Tiết kiệm chi phí bảo trì: Tuổi thọ linh kiện cao, ít hỏng hóc vặt nhờ tiêu chuẩn sản xuất khắt khe của Nhật Bản.
Vận hành ổn định: Khả năng chịu nhiệt tốt giúp thiết bị không bị sai số khi làm việc trong môi trường nóng.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Xác định vị trí: Đo đạc vị trí điểm dừng hoặc điểm giới hạn cần phát hiện trên máy.
Bước 2: Cố định thiết bị: Sử dụng vít để lắp đặt thân công tắc lên bề mặt cố định, đảm bảo cần gạt vuông góc với hướng di chuyển của vật thể.
Bước 3: Đấu nối điện: Sử dụng mỏ hàn để kết nối dây dẫn vào các chân hàn (Solder terminals) theo sơ đồ SPDT (Thường đóng/Thường mở).
Bước 4: Điều chỉnh và kiểm tra: Vận hành thử máy ở tốc độ chậm để kiểm tra xem vật thể có tác động đúng vào cần gạt và ngắt/mở mạch chính xác hay không.

Sản phẩm sử dụng chung

Để hệ thống vận hành hoàn chỉnh, Omron V-103-1A4-T thường được kết hợp cùng:

Relay trung gian Omron (để khuếch đại tín hiệu).
Bộ điều khiển PLC (Siemens, Mitsubishi, Omron).
Hộp đấu nối điện và dây cáp điều khiển chống nhiễu.

Ứng dụng thực tế của sản phẩm

Công tắc hành trình V-103-1A4-T được ứng dụng rộng rãi trong:

Máy CNC và Máy in 3D: Xác định vị trí Home (điểm gốc) của trục X, Y, Z.
Hệ thống băng tải: Đếm sản phẩm hoặc dừng băng tải khi sản phẩm đến vị trí chỉ định.
Cửa tự động và Thang máy: Cảm biến đóng/mở cửa hoặc xác định tầng.
Thiết bị gia dụng cao cấp: Hệ thống an toàn trong máy giặt, lò vi sóng.

Câu hỏi thường gặp (FAQ)

1. Sản phẩm V-103-1A4-T là hàng chính hãng không?
Có, AUT VN cam kết cung cấp hàng chính hãng Omron, đầy đủ CO/CQ.

2. SPDT trong sản phẩm này nghĩa là gì?
SPDT (Single Pole Double Throw) là loại tiếp điểm đơn cực hai vị trí, cho phép bạn chọn giữa tiếp điểm Thường Đóng (NC) hoặc Thường Mở (NO).

3. Lực tác động 0.98N là mạnh hay nhẹ?
Đây là mức lực khá nhẹ, cho phép công tắc phản hồi nhanh mà không gây áp lực lớn lên vật thể tác động.

4. Thiết bị có chống nước không?
Sản phẩm có cấp bảo vệ IP40, nghĩa là chống vật thể rắn lớn hơn 1mm nhưng không chống nước. Nếu dùng môi trường ẩm ướt, bạn cần lắp thêm vỏ bảo vệ.

5. Chân hàn loại to có ưu điểm gì?
Giúp kết nối dây điện chắc chắn hơn, chịu được nhiệt độ hàn cao và giảm nguy cơ bị bong mối hàn khi rung lắc.

6. Nhiệt độ tối đa mà công tắc chịu được là bao nhiêu?
Sản phẩm có thể hoạt động ổn định lên đến 105°C.

7. Tôi có thể thay thế model này bằng model khác của Omron không?
Có thể, nhưng bạn cần kiểm tra kỹ chiều dài cần gạt và thông số dòng điện (10A) để đảm bảo tương thích.

8. Thời gian bảo hành của sản phẩm là bao lâu?
Sản phẩm được bảo hành theo chính sách chính thức của hãng Omron.

9. AUT VN có hỗ trợ kỹ thuật khi lắp đặt không?
Có, chúng tôi hỗ trợ miễn phí tư vấn cài đặt và hướng dẫn sử dụng cho khách hàng.

10. Có xuất được hóa đơn VAT không?
AUT VN xuất hóa đơn VAT đầy đủ cho mọi đơn hàng.
